Аппаратная часть Устройства Smart-1

В этом разделе:

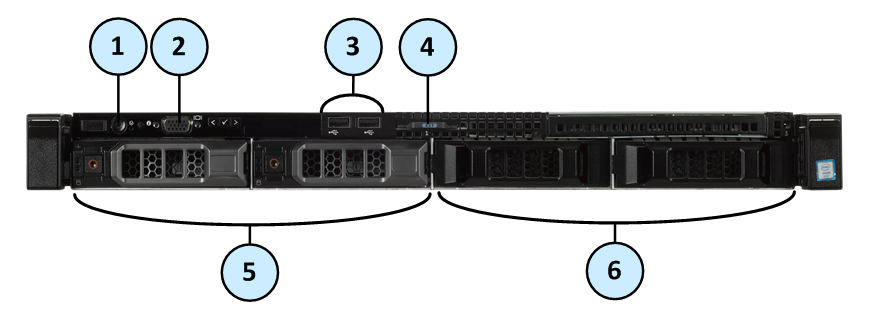

Передняя панель Smart-1 525

Наименование	Компонент	Описание
1	Индикатор питания, кнопка питания	Указывает на состояние питания системы. Индикатор питания включен при наличии питания системы. Кнопка питания управляет подачей питания на систему.
2	Порт VGA	Позволяет подключить дисплей к системе.
3	Порты USB	Позволяют подключить USB-устройства к системе. Поддерживают USB 2.0.
4	Сервисный знак	Сервисная бирка содержит MAC-адрес, серийный номер и модель устройства. Сервисная бирка представляет собой выдвижную панель с этикеткой.
5	Слоты запоминающих устройств	Smart-1 525 поддерживает 2 диска. См. Накопители и Установка и снятие запоминающих устройств Smart-1 525, 5050 и 5150.
6	Заглушки дисков	Закрывают пустые слоты для дисков.

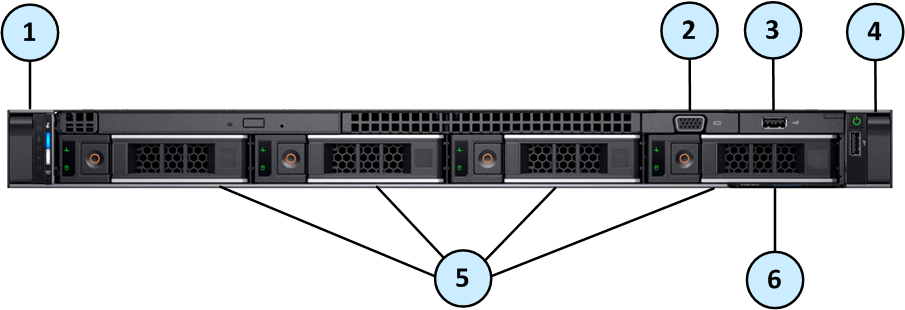

Передняя панель Smart-1 5050

Наименование	Компонент	Описание
1	Левая панель управления	Содержит светодиодный индикатор статуса и светодиодный индикатор системных уведомлений.
2	Порт VGA	Позволяет подключить дисплей к системе. Подробнее см. в разделе технических характеристик.
3	USB-порт	Поддерживает USB 2.0.
4	Правая панель управления	Содержит кнопку питания и порт USB 2.0.
5	Слоты для дисков	Smart-1 5050 поставляется с 4 дисками. См. Установка и снятие запоминающих устройств Smart-1 525, 5050 и 5150.
6	Сервисный знак	Сервисная бирка содержит MAC-адрес, серийный номер и модель устройства. Сервисная бирка представляет собой выдвижную панель с этикеткой.

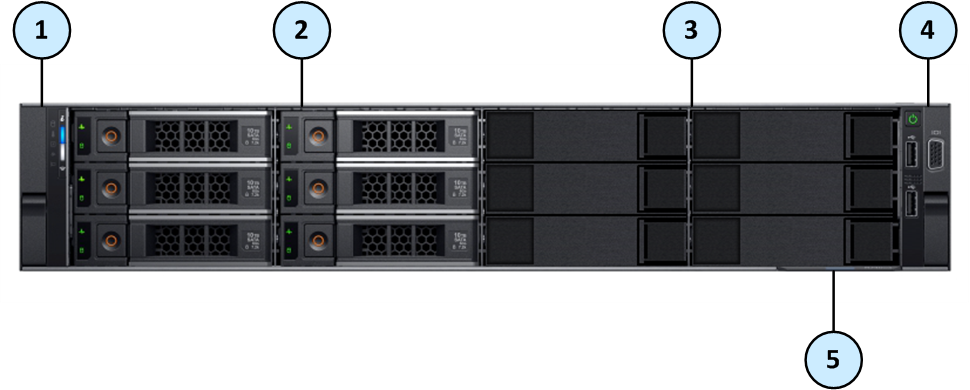

Передняя панель Smart-1 5150

Наименование	Компонент	Описание
1	Левая панель управления	Содержит светодиодный индикатор статуса и светодиодный индикатор системных уведомлений.
2	Слоты для дисков	Позволяют установить поддерживаемые запоминающие устройства. Smart-1 5150 поставляется с 6 или 12 дисками. Вы можете установить до 6 дополнительных дисков, если в системе изначально установлено 6 дисков. См. Установка и снятие запоминающих устройств Smart-1 525, 5050 и 5150.
3	Заглушки дисков	Закрывают пустые слоты для дисков.
4	Правая панель управления	Содержит кнопку питания, два порта USB 2.0 и разъем VGA.
5	Сервисный знак	Сервисная бирка содержит MAC-адрес, серийный номер и модель устройства. Сервисная бирка представляет собой выдвижную панель с этикеткой.

Накопители

Жесткие диски SATA III 3.5" корпоративного класса не подлежат замене без выключения системы.
Диски, поддерживающие замену без выключения системы, поставляются в корпусах, вставляемых в слоты для жестких дисков.
Smart-1 525 Поддерживает только два диска, устанавливаемых в два левых слота (0 и 1, см. схему внизу).
Корпуса дисков для Smart-1 525 отличаются от корпусов дисков для моделей Smart-1 5050 и Smart-1 5150.
Для моделей Smart-1 5050 и Smart-1 5150 используются одинаковые корпуса дисков.
Если в случае отказа диска вы не заменили его сразу, следует оставить неисправный диск на месте, чтобы дать устройству остыть перед установкой нового диска.

Уровни RAID и дисковое ЗУ

	Smart-1 525	Smart-1 5050	Smart-1 5150
Уровень RAID по умолчанию	1	10	6 для 6, 8, 10 дисков 60 для 12 дисков
Поддерживаемые уровни RAID	1	5, 10	5 для 6, 8, 10, 12 дисков 6 для 6, 8, 10, 12 дисков 10 для 8, 12 дисков 50 для 6, 8, 10, 12 дисков 60 для 8, 10, 12 дисков
Хранилище по умолчанию	2 диска на 4 ТБ	4 диска на 4 ТБ	6 дисков на 4 ТБ
Дополнительное хранилище	Нет	Нет	+2, +4, +6 дисков на 4 ТБ

Нумерация слотов для дисков на передней панели

Smart-1 525

Слот 0:
Диск

Слот 1:
Диск

Слот 2:
Пустой

Слот 3:
Пустой

Примечание. В Smart-1 525 поддерживаются только слоты 0 и 1.
Диски не устанавливаются в слоты 2 и 3. В противном случае устройство будет выдавать ошибку:
Disk slot occupation mismatch!!
Only use of slot 0 and 1 is supported.

Smart-1 5050

Слот 0:
Диск

Слот 1:
Диск

Слот 2:
Диск

Слот 3:
Диск

Примечание. Номера дисков указаны под нижним рядом слотов для дисков на устройстве.

Smart-1 5150

Слот 0: Диск	Слот 3: Диск	Слот 6: Дополнительный	Слот 9: Дополнительный
Слот 1: Диск	Слот 4: Диск	Слот 7: Дополнительный	Слот 10: Дополнительный
Слот 2: Диск	Слот 5: Диск	Слот 8: Дополнительный	Слот 11: Дополнительный

Примечание. Номера дисков указаны под нижним рядом слотов для дисков на устройстве.

Корпус диска

Наименование	Описание
1	Светодиодный индикатор состояния. Показывает состояние питания диска Светодиодная индикация описана в таблице ниже.
2	Светодиодный индикатор активности. Показывает, используется ли диск в текущий момент.
3	Кнопка фиксатора.
4	Ручка фиксатора.
5	Диск.

Описание светодиодной индикации состояния

Описание светодиодной индикации состояния	Состояние диска
Непрерывный зеленый	Диск доступен.
Зеленый мигает 2 раза в секунду	Определение или подготовка диска к снятию.
Мигает зеленый, желтый, затем выключается	Ожидаемый отказ диска.
Желтый мигает 4 раза в секунду	Отказ диска.
Зеленый медленно мигает	Выполняется восстановление диска.
Зеленый мигает 3 секунды, желтый мигает 3 секунды, затем выключается через 6 секунд	Восстановление диска остановлено.
Выключено	Диск готов для установки или снятия. Светодиодный индикатор состояния остается выключенным до завершения инициализации всех дисков после выключения системы. Диски не готовы для установки или снятия в течение этого времени.

Заглушки слотов для дисков Smart-1 5150

Smart-1 5150 позволяет установить дополнительные диски. В этом разделе описан порядок снятия и установки заглушек, закрывающих пустые слоты для дисков.

Порядок удаления заглушки на Smart-1 5150:

Нажать кнопку фиксатора, чтобы открыть ручку фиксатора на заглушке.
Удерживая ручку, выдвинуть заглушку из слота для диска.

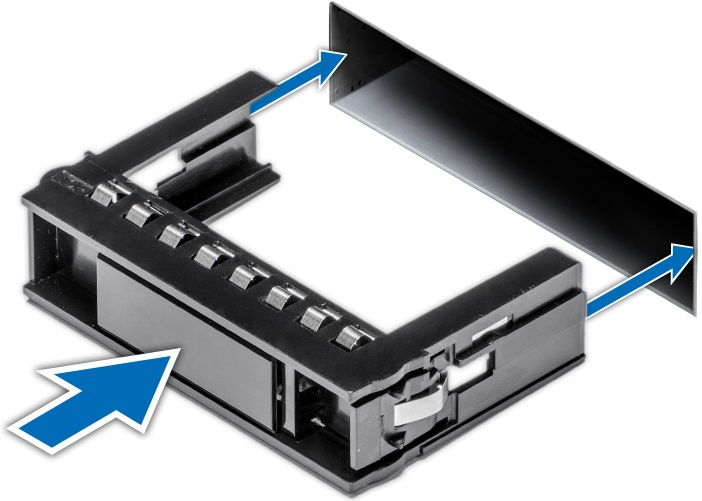

Порядок установки заглушки на Smart-1 5150:

Важная информация. Если вы не заменяете неисправный диск сразу, то для надлежащего охлаждения системы следует установить заглушку в пустой слот для диска. Также можно извлечь диск из корпуса и вставить пустой корпус в слот для диска.

Вставить заглушку в слот для диска.
Задвинуть заглушку в слот для диска.
до щелчка кнопки фиксатора.

Левая панель управления Smart-1 5050 и Smart-1 5150

Наименование	Индикатор	Значок	Описание
1	Светодиодные индикаторы состояния	Нет	Указывают на состояние системы. Подробнее см. в п. Светодиодные индикаторы состояния.
2	Светодиодный индикатор системных уведомлений		Указывает на исправность системы. Подробнее см. в п. Светодиодный индикатор системных уведомлений. Обращаем внимание, что кнопка не поддерживается.

Светодиодные индикаторы состояния

Эти индикаторы всегда выключены; непрерывный желтый индикатор включается только при возникновении ошибки.

Значок	Описание	Состояние
	Индикатор диска	Непрерывный желтый индикатор включается только при возникновении ошибки диска.
	Индикатор температуры	Непрерывный желтый индикатор включается только при возникновении температурной ошибки (например, температура окружающей среды находится вне допустимого диапазона или неисправен вентилятор).
	Индикатор электропитания	Непрерывный желтый индикатор включается только при возникновении ошибки электропитания (например, напряжение находится вне допустимого диапазона, либо неисправен блок питания (БП) или регулятор напряжения).
	Индикатор памяти	Непрерывный желтый индикатор включается только при возникновении ошибки памяти.
	Индикатор PCIe	Непрерывный желтый индикатор включается только при возникновении ошибки карты PCIe.

Светодиодный индикатор системных уведомлений

Этот индикатор находится на левой панели управления вашей системы. Его назначение и описание приводятся в таблице ниже. Кнопка не поддерживается.

Код светодиодного индикатора системных уведомлений	Состояние
Выключено	Указывает, что устройство включено и система исправна.
Мигает желтый	Указывает, что в системе есть неисправность. Следует посмотреть журнал событий системы (файлы `/var/log/messages`) или выполнить команду `dmesg` в режиме эксперта. Подробнее о сообщениях об ошибке можно узнать в службе технической поддержки Check Point.

Код светодиодного индикатора системных уведомлений

Состояние

Выключено

Указывает, что устройство включено и система исправна.

Мигает желтый

Указывает, что в системе есть неисправность. Следует посмотреть журнал событий системы (файлы /var/log/messages) или выполнить команду dmesg в режиме эксперта. Подробнее о сообщениях об ошибке можно узнать в службе технической поддержки Check Point.

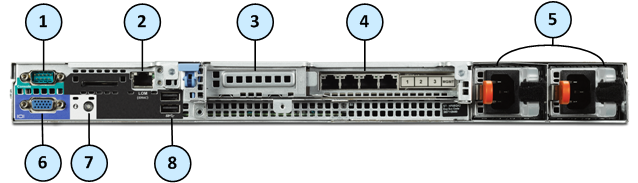

Задняя панель Smart-1 525

Наименование	Компонент	Описание
1	Порт последовательной консоли	Позволяет подключить последовательное устройство к системе.
2	LOM (iDRAC)	Позволяет управлять LOM (iDRAC). Смотрите sk122914.
3	Гнездо расширения PCIe	Позволяет подключить плату расширения PCI Express. Подробнее о платах расширения, поддерживаемых вашим устройством, см. в документе Установка и снятие линейных плат расширения Smart-1 525/5050/5150.
4	Интегрированная сетевая карта	4 порта Ethernet: Устройство подключается к сети (порты 1, 2, 3 Ethernet). См. Встроенные светодиодные индикаторы NIC. Управляют устройством (порт MGMT).
5	Блоки питания	Подробнее о конфигурациях БП см. в документах Установка и снятие блоков питания переменного тока Smart-1 525/5050/5150 и Установка и снятие блоков питания постоянного тока Smart-1 525/5050/5150.
6	Порт VGA	Позволяет подключить дисплей к устройству.
7	Светодиодный индикатор системных уведомлений	Выключен — устройство включено и система исправна. Мигает желтый — в системе есть неисправность. Следует посмотреть журнал событий системы (файлы `/var/log/messages`) или выполнить команду `dmesg` в режиме эксперта. Подробнее о сообщениях об ошибке можно узнать в службе технической поддержки Check Point.
8	Порты USB 2.0	9-контактные USB-порты, поддерживающие USB 2.0. Позволяют подключить USB-устройства к системе.

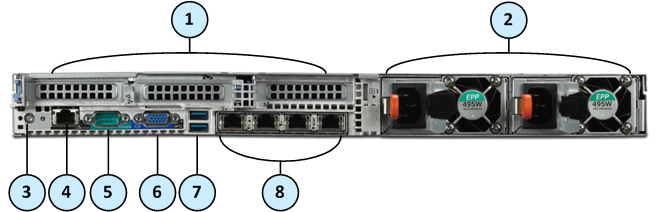

Задняя панель Smart-1 5050

Наименование	Компонент	Описание
1	Гнездо расширения PCIe	Позволяют подключить платы расширения PCI Express. Подробнее о платах расширения, поддерживаемых вашим устройством, см. в документе Установка и снятие линейных плат расширения Smart-1 525/5050/5150.
2	Блоки питания	Подробнее о конфигурациях БП см. в документах Установка и снятие блоков питания переменного тока Smart-1 525/5050/5150 и Установка и снятие блоков питания постоянного тока Smart-1 525/5050/5150.
3	Светодиодный индикатор системных уведомлений	Выключен — устройство включено и система исправна. Мигает желтый — в системе есть неисправность. Следует посмотреть журнал событий системы (файлы `/var/log/messages`) или выполнить команду `dmesg` в режиме эксперта. Подробнее о сообщениях об ошибке можно узнать в службе технической поддержки Check Point.
4	LOM (iDRAC)	Позволяет управлять LOM (iDRAC). Смотрите sk122914.
5	Порт последовательной консоли	Позволяет подключить последовательное устройство к системе.
6	Порт VGA	Позволяет подключить дисплей к устройству.
7	Порты USB 3.0	9-контактные USB-порты, поддерживающие USB 3.0. Позволяют подключить USB-устройства к системе.
8	Сетевые порты на плате	4 порта Ethernet: Устройство подключается к сети (порты 1, 2, 3 Ethernet). См. Встроенные светодиодные индикаторы NIC. Управляют устройством (порт MGMT).

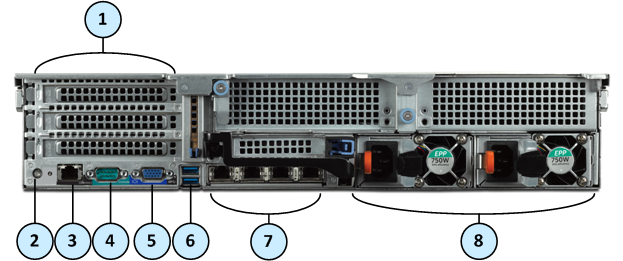

Задняя панель Smart-1 5150

Наименование	Компонент	Описание
1	Гнездо расширения PCIe	Позволяют подключить платы расширения PCI Express. Подробнее о платах расширения, поддерживаемых вашим устройством, см. в документе Установка и снятие линейных плат расширения Smart-1 525/5050/5150.
2	Светодиодный индикатор системных уведомлений	Выключен — устройство включено и система исправна. Мигает желтый — в системе есть неисправность. Следует посмотреть журнал событий системы (файлы `/var/log/messages`) или выполнить команду `dmesg` в режиме эксперта. Подробнее о сообщениях об ошибке можно узнать в службе технической поддержки Check Point.
3	LOM (iDRAC)	Позволяет управлять LOM (iDRAC). Смотрите sk122914.
4	Порт последовательной консоли	Позволяет подключить последовательное устройство к системе.
5	Порт VGA	Позволяет подключить дисплей к устройству.
6	Порты USB 3.0	9-контактные USB-порты, поддерживающие USB 3.0. Позволяют подключить USB-устройства к системе.
7	Сетевые порты на плате	4 порта Ethernet: Устройство подключается к сети (порты 1, 2, 3 Ethernet). См. Встроенные светодиодные индикаторы NIC. Управляют устройством (порт MGMT).
8	Блоки питания	Подробнее о конфигурациях БП см. в документах Установка и снятие блоков питания переменного тока Smart-1 525/5050/5150 и Установка и снятие блоков питания постоянного тока Smart-1 525/5050/5150.

Встроенные светодиодные индикаторы NIC

NIC на задней панели имеет светодиодные индикаторы, указывающие на сетевую активность и состояние связи.

Наименование	Компонент	Описание
1	Индикатор связи	Выключен — связь выключена: нет связи или выключен порт. Непрерывный зеленый — связь включена: выбрана скорость передачи данных 1 Гбит/с. Непрерывный желтый — связь включена: выбрана скорость передачи данных 100 Мбит/с. Непрерывный желтый — связь включена: выбрана скорость передачи данных 10 Мбит/с.
2	Индикатор активности	Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика. Мигает зеленый — связь включена с трафиком.

Наименование

Компонент

Описание

Индикатор связи

Выключен — связь выключена: нет связи или выключен порт.

Непрерывный зеленый — связь включена: выбрана скорость передачи данных 1 Гбит/с.

Непрерывный желтый — связь включена: выбрана скорость передачи данных 100 Мбит/с.

Непрерывный желтый — связь включена: выбрана скорость передачи данных 10 Мбит/с.

Индикатор активности

Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика.

Мигает зеленый — связь включена с трафиком.

Индикаторы линейных плат расширения

Линейная плата имеет светодиодные индикаторы, указывающие на сетевую активность и состояние связи.

2 линейные платы расширения 10GbE

Наименование	Компонент	Описание
1	Индикатор связи	Выключен — связь выключена: нет связи или выключен порт. Непрерывный зеленый — связь включена: выбрана скорость передачи данных 10 Гбит/с. Непрерывный желтый — связь включена: выбрана скорость передачи данных 1 Гбит/с.
2	Индикатор активности	Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика. Мигает зеленый — связь включена с трафиком.

Наименование

Компонент

Описание

Индикатор связи

Выключен — связь выключена: нет связи или выключен порт.

Непрерывный зеленый — связь включена: выбрана скорость передачи данных 10 Гбит/с.

Непрерывный желтый — связь включена: выбрана скорость передачи данных 1 Гбит/с.

Индикатор активности

Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика.

Мигает зеленый — связь включена с трафиком.

2 линейные платы расширения 1GbE

Наименование	Компонент	Описание
1	Индикатор связи	Выключен — связь выключена: нет связи или выключен порт. Непрерывный желтый — связь включена: выбрана скорость передачи данных 1 Гбит/с.
2	Индикатор активности	Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика. Мигает зеленый — связь включена с трафиком.

Наименование

Компонент

Описание

Индикатор связи

Выключен — связь выключена: нет связи или выключен порт.

Непрерывный желтый — связь включена: выбрана скорость передачи данных 1 Гбит/с.

Индикатор активности

Выключен — связь выключена: нет связи, выключен порт или связь включена без трафика.

Мигает зеленый — связь включена с трафиком.

Замена и обновление компонентов

В Устройства Smart-1 используются быстросменные компоненты. Некоторые компоненты устанавливаются при модернизации устройства. В устройство устанавливаются следующие компоненты:

Телескопические направляющие
Линейные платы
Трансиверы
Блоки питания постоянного и переменного тока
Накопители
Системная память

Подробнее об установке этих компонентов см. на главной странице устройств Smart-1 525, 5050 и 5150.

На протяжении гарантийного срока и периода действия соглашений о технической поддержке замена и установка деталей допускается только с разрешения службы технической поддержки Check Point.
