Настройка Устройства Smart-1

В этом разделе:

Запуск устройства

Подключите устройство к источнику питания и включите устройство. При готовности устройства к работе настройте его с помощью Мастер начальной настройки.

Порядок запуска устройства.

Подключить интерфейс управления устройства к компьютеру через кабель Ethernet, входящий в комплект поставки.
Подсоединить кабели электропитания к разъемам блоков питания на задней панели.
Если устройство не включилось, следует нажать кнопку Питание.
Устройство включится.

При готовности устройства к работе настройте его с помощью Мастер начальной настройки.

Доступные образы программного обеспечения

УстройствоSmart-1 525/Smart-1 5050/Smart-1 5150 поставляется с образом программного обеспечения R80.10.

Для контроля хода выполнения установки и готовности устройства к работе следует подключить к устройству кабель последовательной консоли.

Дополнительные сведения об образах программного обеспечения указаны на главной странице Smart-1 525, Smart-1 5050 и Smart-1 5150.

Начальная настройка

Настроить устройство с помощью Gaia Мастер начальной настройки. См. Краткое руководство, входящее в комплект поставки устройства:

Расширенная настройка

Дополнительные параметры можно настроить в ОС Gaia в Gaia Portal или Gaia Clish.

Подключение к интерфейсу командной строки Устройства Smart-1

Для подключения к интерфейсу командной строки Устройства Smart-1 используются:

Используется кабель последовательной консоли (DB9/DB9) или переходник DB9/RJ-45 из комплекта поставки и программное обеспечение эмуляции терминала, например PuTTY (Windows) или Minicom (Unix/Linux).
Используется SSH-подключение к интерфейсу управления (если настроен протокол SSHD).

Порядок подключения к CLI устройства с помощью кабеля последовательной консоли DB9/DB9 и программного обеспечения эмуляции терминала:

Подсоединить один конец кабеля последовательной консоли DB9/DB9, входящего в комплект поставки, к порту последовательной консоли на устройстве.
С помощью отвертки прикрепить кабель винтами к порту последовательной консоли.
Подсоединить другой конец кабеля последовательной консоли к компьютеру (серверу консоли).
На компьютере открыть программное обеспечение эмуляции терминала.
Настроить параметры последовательного подключения: 9600 бит/с, 8 бит, без проверки четности, 1 стоповый бит (8N1), управление потоком — None.
Установить последовательное подключение к устройству.

Порядок подключения к CLI устройства с помощью переходника DB9/RJ-45 и программного обеспечения эмуляции терминала:

Ваше устройство может поставляться с переходником DB9/RJ-45 одного из двух типов:

Тип переходника DB9/RJ-45	Описание
Переходник DB9/RJ-45 без пластиковых выступов на конце DB9	Переходник подключается напрямую к порту последовательной консоли на Устройства Smart-1.
Переходник DB9/RJ-45 с пластиковыми выступами на конце DB9 (эти выступы являются частью пластикового корпуса переходника и выступают над и под разъемом DB9)	Переходник DB9/RJ-45 подключается к порту последовательной консоли на Устройства Smart-1 через однополый переходник DB9. Ваше устройство может поставляться с уже подключенным однополым переходником DB9. Если однополый переходник DB9 не подключен к устройству, то он находится в пакете с деталями с этим типом переходника DB9/RJ-45.

Тип переходника
DB9/RJ-45

Описание

Переходник DB9/RJ-45
без пластиковых выступов
на конце DB9

Переходник подключается напрямую к порту последовательной консоли на Устройства Smart-1.

Переходник DB9/RJ-45
с пластиковыми выступами
на конце DB9
(эти выступы являются частью пластикового корпуса переходника и выступают над и под разъемом DB9)

Переходник DB9/RJ-45 подключается к порту последовательной консоли на Устройства Smart-1 через однополый переходник DB9.

Ваше устройство может поставляться с уже подключенным однополым переходником DB9.
Если однополый переходник DB9 не подключен к устройству, то он находится в пакете с деталями с этим типом переходника DB9/RJ-45.

Если ваше устройство поставляется с переходником DB9/RJ-45 без пластиковых выступов на конце DB9:

Подсоединить разъем DB9 переходника DB9/RJ-45 непосредственно к порту последовательной консоли на устройстве.
С помощью отвертки прикрепить переходник DB9/RJ-45 винтами к порту последовательной консоли.
Подсоединить конец RJ45 кабеля последовательной консоли к порту RJ45 на переходнике DB9/RJ-45.
Подсоединить другой конец кабеля последовательной консоли к компьютеру (серверу консоли).
На компьютере открыть программное обеспечение эмуляции терминала.
Настроить параметры последовательного подключения: 9600 бит/с, 8 бит, без проверки четности, 1 стоповый бит (8N1), управление потоком — None.
Установить последовательное подключение к устройству.

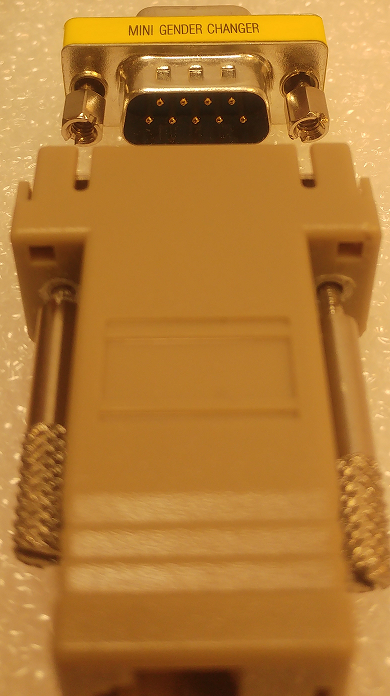

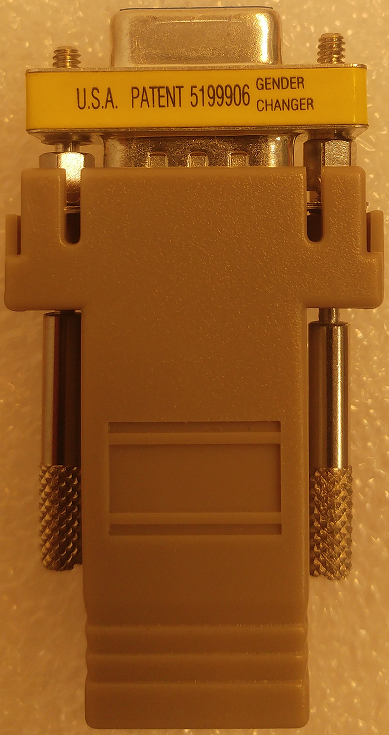

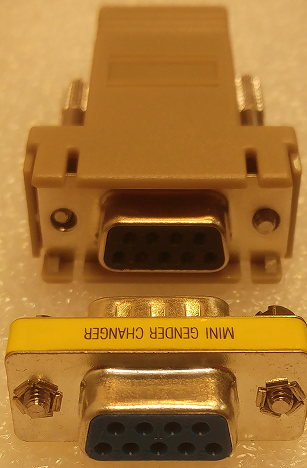

Если ваше устройство поставляется с переходником DB9/RJ-45 с пластиковыми выступами на конце DB9:

Подсоединить однополый переходник DB9 к порту последовательной консоли на устройстве.
С помощью отвертки прикрепить однополый переходник DB9 винтами к устройству.
Подсоединить переходник DB9/RJ-45 к однополому переходнику DB9.
С помощью отвертки прикрепить переходник DB9/RJ-45 винтами к однополому переходнику DB9.
Подсоединить конец RJ45 кабеля последовательной консоли к порту RJ45 на переходнике DB9/RJ-45.
Подсоединить другой конец кабеля последовательной консоли к компьютеру (серверу консоли).
На компьютере открыть программное обеспечение эмуляции терминала.
Настроить параметры последовательного подключения: 9600 бит/с, 8 бит, без проверки четности, 1 стоповый бит (8N1), управление потоком — None.
Установить последовательное подключение к устройству.

Порядок подключения к CLI устройства через SSH-подключение к интерфейсу управления (если настроен протокол SSHD):

При подключении к устройству через Firewall следует обязательно задать соответствующие правила безопасности, позволяющие выполнить SSH-подключение от компьютера к устройству.
На компьютере открыть клиентское программное обеспечение SSH (например, PuTTY).
Запустить подключение к IP-адресу, присвоенному интерфейсу MGMT на вашем устройстве.

Войти под соответствующими учетными данными:

Состояние	Имя пользователя	Пароль
Перед завершением работы мастера начальной настройки	`admin`	`admin`
После завершения работы мастера начальной настройки	Ваш заданный пароль	Ваш заданный пароль

Настройка SmartEvent

Инструкция по подключению компонентов SmartEvent к серверу управления безопасностью и серверу управления несколькими доменами приведена в Руководстве по администрированию, ведению журналов и мониторингу для вашей версии.

Для версии R80.10 см. Руководство по администрированию, ведению журналов и мониторингу R80.10.
