Manual NATルールの操作

一部の導入では、NATルールを手動で定義する必要があります。

例：

  • 特定の宛先IPアドレスと特定の送信元IPアドレスに制限されたルール

  • 同一パケット内でソースIPアドレスと宛先IPアドレスの両方を変換すること。

  • 片方向のみの静的NAT

  • 翻訳サービス（デスティネーション・ポート）

  • 指定したサービス（ポート）のみを利用するルール

  • 動的オブジェクトのIPアドレスの変換

Manual NATルールを使用する場合の一般的なワークフロー：

  1. valid (NATed) IPアドレスを使用するSmartConsoleオブジェクトを作成します。

  2. Manual NATルールを作成し、オブジェクトの元のIPアドレスを有効なIPアドレスに変換する。

  3. 有効なIPアドレスを持つ該当するトランスレーションオブジェクトへのトラフィックを許可するように、アクセスコントロールポリシーを設定する。

注- Manual NATルールの場合、変換されたIPアドレスを関連付けるためにプロキシARPエントリを設定する必要があります。参照: 自動およびプロキシ ARP。

Manual NATルールの例

いいえ

元のソース

元の宛先

元のサービス

変換ソース

変換宛先

変換サービス

インストール

コメント

1

HTTP_Client

Web_Server

http

= Original

S Web_Server

= Original

Policy Targets



手動NATの設定

  1. 左のナビゲーションツリーから、Security Policiesをクリックします。

  2. Access Control >NAT をクリックする：

  3. 以下のいずれかの方法で新しいルールを追加する：

    • 一番上のツールバーから、Add Rule アイコン（一番左のアイコン）をクリックします。

    • 既存のManual NATルールがある場合は、該当するルールのNo. カラムで右クリックし、New Rule 行で、Above またはBelow をクリックします。

  4. 新しいルールで、必要なオブジェクトを選択し、必要な変換を設定する。

    必要なオブジェクトが存在しない場合は、選択ウィンドウで作成することができます（右上隅で、New ）をクリックします。

  5. アクセスコントロールポリシーをインストールします。

デプロイメント例

この設定例では、DMZネットワーク内の内部Webサーバと内部メールサーバに、外部コンピュータが1つのIPアドレスからアクセスできるようにする方法を示しています。

これを行うには、DMZネットワークオブジェクトにHide NATを設定し、サーバ用にManual NATルールを作成する必要があります。

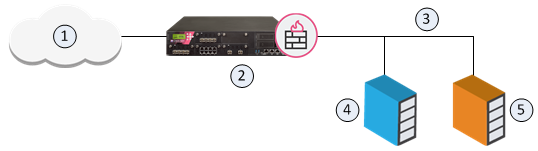

項目

説明

1

インターネット上の外部のコンピュータやサーバ

2

セキュリティゲートウェイ（Alaska_GW、外部IPv6 2001:db8:0:c::1）

3

DMZネットワーク（Alaska_DMZ、IPv6 2001:db8:a::/128）

4

Webサーバ（Alaska_DMZ_Web、IPv6 2001:db8:a::35:5はIPv6 2001:db8:0:c::1に変換されます。）

5

メールサーバ（Alaska_DMZ_Mail、IPv6 2001:db8:a::35:6はIPv6 2001:db8:0:c::1に変換される）

設定手順：

  1. DMZネットワークにAutomatic Hide NATを設定する：

    1. ネットワークオブジェクトAlaska_DMZ をダブルクリックします。

    2. 左から、NAT をクリックします。

    3. Add Automatic Address Translation Rulesを選択します。

    4. Translation methodで、Hideを選択します。

    5. Hide behind Gatewayを選択します。

    6. クリックOK。

    管理サーバは、[Security Policies] ビュー >Access Control >NAT で、これらの自動 NAT ルールを作成します：

    No.

    元のソース

    元の宛先

    元のサービス

    変換ソース

    変換宛先

    変換サービス

    インストール

    コメント

    1

    Alaska_DMZ

    Alaska_DMZ

    Any

    = Original

    = Original

    = Original

    Policy Targets



    2

    Alaska_DMZ

    Any

    Any

    H Alaska_DMZ (アドレス非表示)

    = Original

    = Original

    Policy Targets



  2. 受信HTTPトラフィックを内部Webサーバに変換するManual NATルールを作成する：

    1. SmartConsole で、Security Policies view >Access Control >NAT を開きます。

    2. 既存の自動NATルールの下に新しいルール（#3）を追加する。

    3. これらのオブジェクトを選択する：

      No.

      元のソース

      元の宛先

      元のサービス

      変換ソース

      変換宛先

      変換サービス

      インストール

      コメント

      1

      Alaska_DMZ

      Alaska_DMZ

      Any

      = Original

      = Original

      = Original

      Policy Targets



      2

      Alaska_DMZ

      Any

      Any

      H Alaska_DMZ (アドレス非表示)

      = Original

      = Original

      Policy Targets



      3

      Any

      Alaska_GW

      http

      = Original

      S Alaska_DMZ_Web

      = Original

      Policy Targets



  3. 受信SMTPトラフィックを内部メールサーバに変換するManual NATルールを作成する：

    1. 既存のNATルールの下に新しいルール（#4）を追加する。

    2. これらのオブジェクトを選択する：

      No.

      元のソース

      元の宛先

      元のサービス

      変換ソース

      変換宛先

      変換サービス

      インストール

      コメント

      1

      Alaska_DMZ

      Alaska_DMZ

      Any

      = Original

      = Original

      = Original

      Policy Targets



      2

      Alaska_DMZ

      Any

      Any

      H Alaska_DMZ (アドレス非表示)

      = Original

      = Original

      Policy Targets



      3

      Any

      Alaska_GW

      http

      = Original

      S Alaska_DMZ_Web

      = Original

      Policy Targets



      4

      Any

      Alaska_GW

      smtp

      = Original

      S Alaska_DMZ_Mail

      = Original

      Policy Targets



  4. 内部サーバへのHTTPおよびSMTPトラフィックの着信を許可するアクセス制御ルールを作成する：

    1. SmartConsole で、Security Policies >Access Control >NAT と進みます。

    2. 3. 新しいルールを追加します。

    3. これらのオブジェクトを選択する：

      いいえ

      名前

      発信元

      宛先

      VPN

      サービス&アプリケーション

      アクション

      追跡

      インストール

      ...

      内部サーバへのHTTPおよびSMTPトラフィックの着信

      Any

      Alaska_DMZ

      Any

      http

      smtp

      Accept

      Log

      Policy Targets

  5. アクセスコントロールポリシーをインストールします。
