LightSpeed設備硬體

前面板

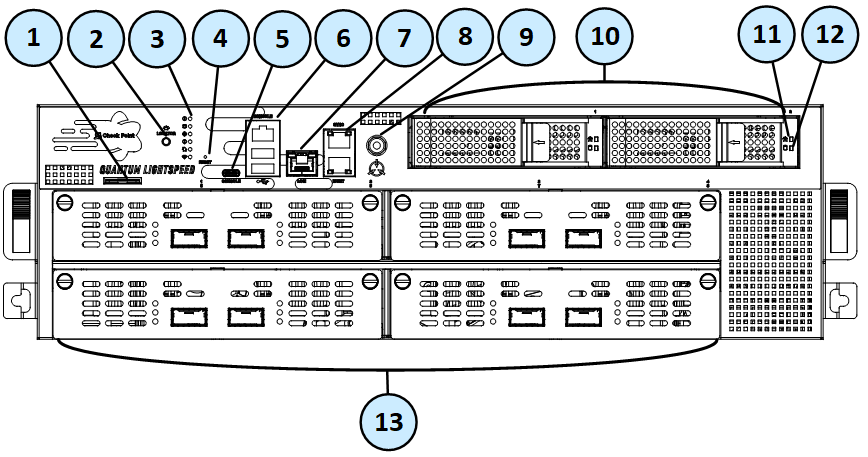

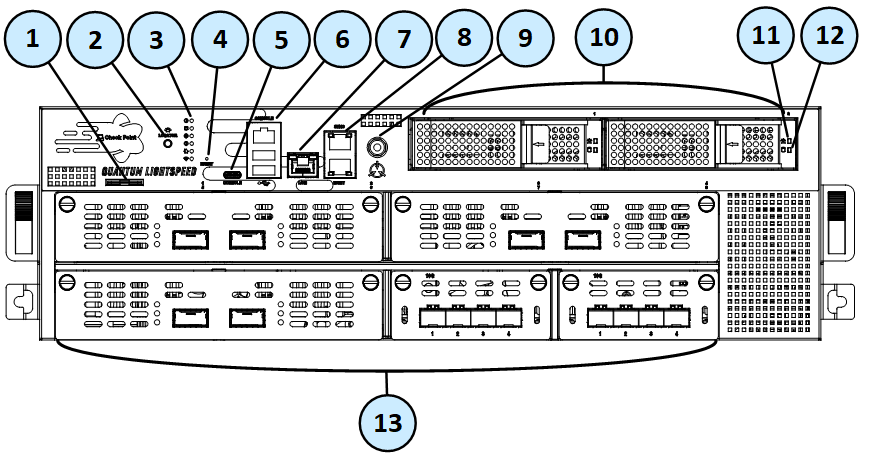

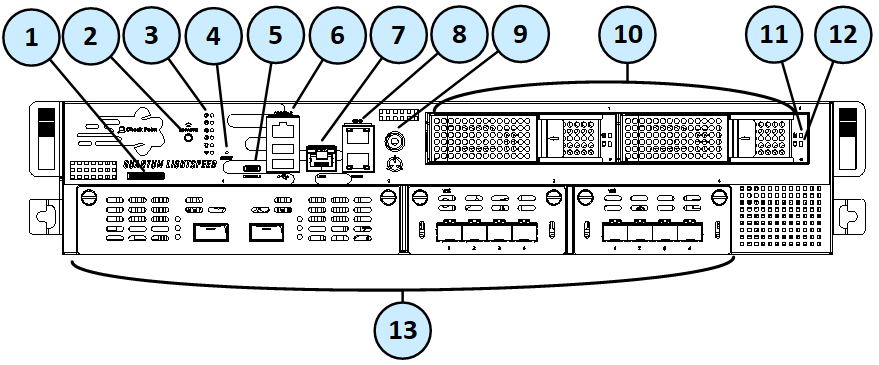

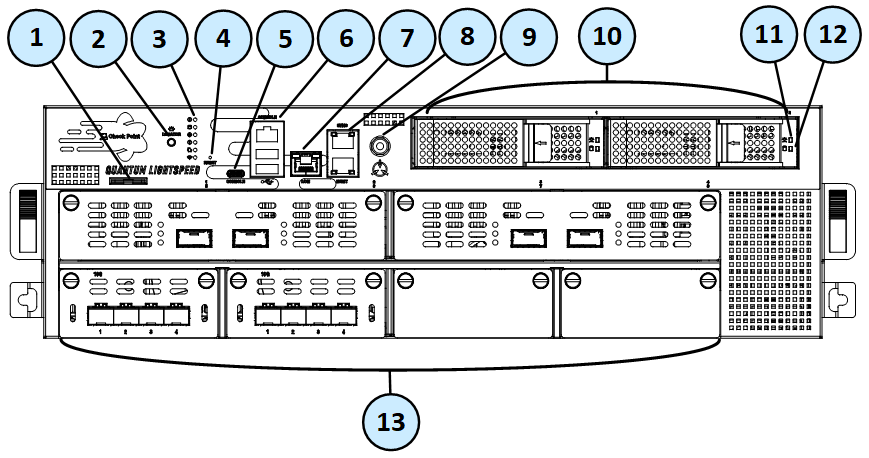

舊款QLS250、QLS450、QLS650和QLS800

項目	元件	說明
1	服務標記	用於設備識別並顯示其序號和MAC位址的滑出卡。
2	「定位器」按鈕	開啟和關閉設備中的定位指標LED指示燈。
3	系統指示燈	請參閲前面板系統指示燈。
4	重設	插入針5到8秒以執行硬體重設。
5	USB Type-C連接埠	用於與設備的序列連線。
6	1組RJ45主控台連接埠以及 2組USB 3.0埠	用於與設備序列連線的RJ45連接埠。 USB 3.0連接埠向後相容USB 2.0。
7	LOM連接埠	LOM (遠端控制管理) 連接埠，用於連接LOM 卡。
8	管理及同步連接埠	頂層同步連接埠與叢集成員或高可用性對等端同步。底層管理連接埠用於透過乙太網路連綫遠端管理電腦。
9	ESD接地點	維修設備時，請將ESD腕帶連接此點。
10	雙儲存裝置	利用`raid_diagnostic`命令監視儲存裝置時，`DiskID 0`是左側儲存裝置，`DiskID 1`是右側儲存裝置 (在裝置外殼上編號為1和2)。
11	儲存裝置電源指示燈	熄滅 - 儲存裝置電源已斷開亮 (綠色) -　儲存裝置電源已開啟
12	儲存裝置活動指示燈	熄滅 - 儲存裝置無活動亮起 (橙色) - 儲存裝置有活動
13	擴充線路卡	請參閲OS 連接埠分配。如需詳細資訊，請參見 100G QSFP28雙連接埠卡管理指南。

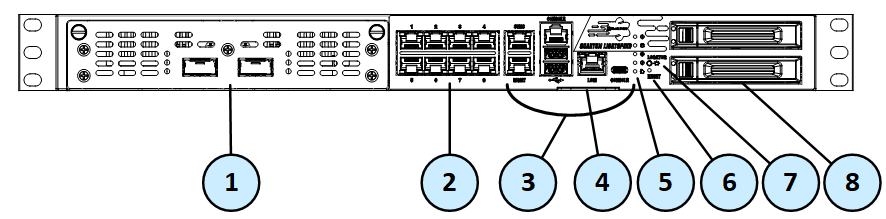

MLS200

舊款MLS200

項目	元件	說明
1	擴充線路卡	請參閲OS 連接埠分配。如需詳細資訊，請參見 100G QSFP28雙連接埠卡管理指南
2	板載LAN連接埠	八個10/100/1000Base-T RJ-45連接埠。這些擴充槽在OS中指派為eth1-eth8。
3	設備連接埠	請參閲前面板連接埠 - 利用這些連接埠連接設備。
4	識別維修標籤	滑出卡，用於設備識別並顯示其序號、MAC 地址和型號。
5	系統指示燈	請參閲前面板系統指示燈。
6	重設	插入針5到8秒以執行硬體重設。
7	定位器	按下按鈕可開啟和關閉設備中的定位指標LED指示燈。
8	儲存裝置	利用`raid_diagnostic`命令監視儲存裝置時，`DiskID 0`是頂部儲存裝置，`DiskID 1`在底部 (在裝置外殼上編號為1和2)。

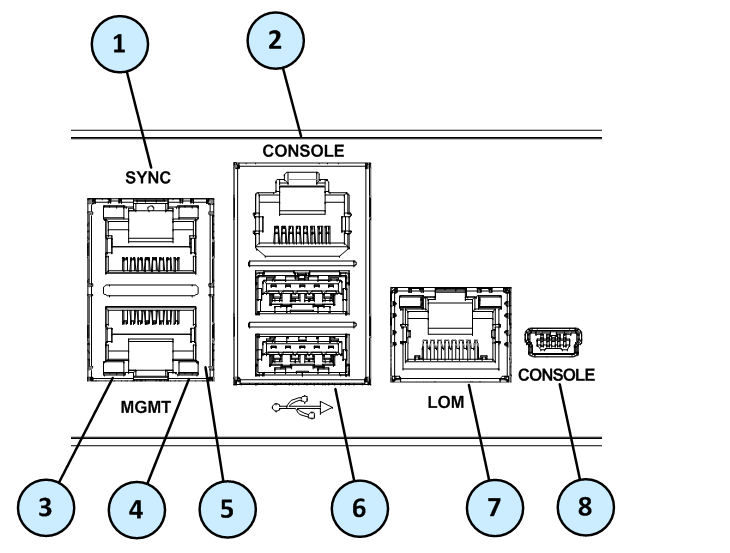

前面板連接埠

項目	元件	說明
1	同步處理連接埠	跟叢集成員同步。
2	RJ45主控台連接埠	用於與設備的序列連線。請參閲連線設備CLI
3	連接埠活動指示燈	熄滅 - 無活動慢速閃爍 (綠色) - 有活動
4	連線速度指示燈	熄滅 - 無連結或10M連結亮起 (綠色) -100M連結亮起 (橙色) -1000M連結
5	管理連接埠	用於透過乙太網路連綫遠端管理電腦。
6	USB連接埠	2組USB 3.0連接埠
7	LOM連接埠	LOM (遠端控制管理) 連接埠，用於連接LOM卡。
8	主控台連接埠	用於與設備進行序列連線的USB Type-C連接埠。請參閲連線設備CLI。

MLS400

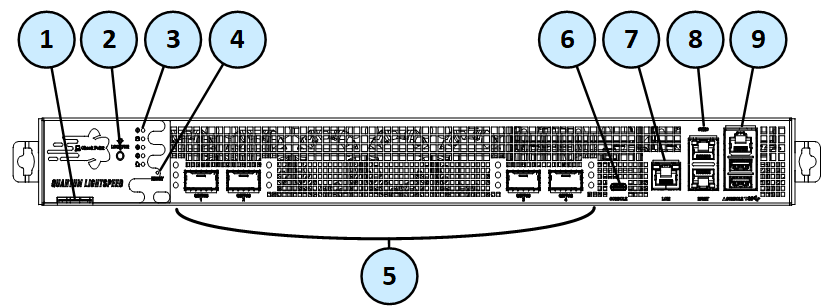

舊款MLS400

項目	元件	說明
1	服務標記	用於設備識別並顯示其序號和MAC位址的滑出卡。
2	「定位器」按鈕	開啟和關閉設備中的定位指標LED指示燈。
3	系統指示燈	請參閲前面板系統指示燈。
4	重設	插入針5到8秒以執行硬體重設。
5	嵌入式100G連接埠	請參閲OS 連接埠分配如需詳細資訊，請參見 100G QSFP28雙連接埠卡管理指南
6	USB Type-C連接埠	用於與設備的序列連線。
7	LOM連接埠	LOM (遠端控制管理) 連接埠，用於連接LOM卡。
8	管理及同步連接埠	頂層同步連接埠與叢集成員或高可用性對等端同步。底層管理連接埠用於透過乙太網路連綫遠端管理電腦。
9	RJ45主控台連接埠及 2組USB 3.0連接埠	用於與設備序列連線的RJ45連接埠。 USB 3.0連接埠向後相容USB 2.0。

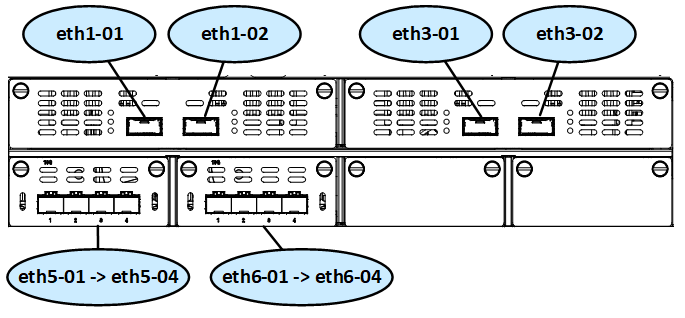

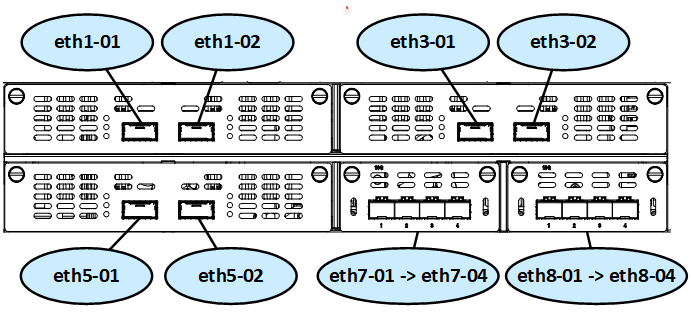

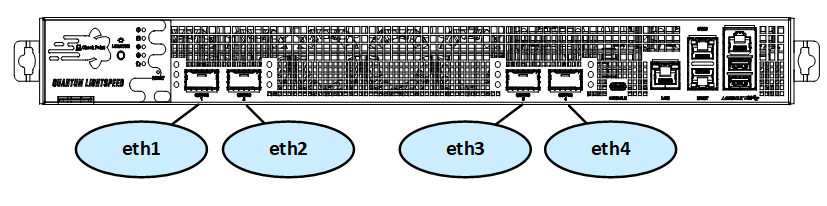

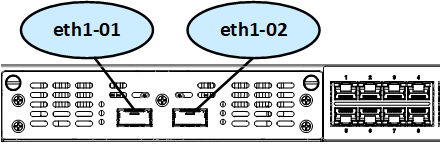

OS 連接埠分配

擴充線路卡、板載LAN連接埠和嵌入式100G連接埠的OS插槽分配，從左到右。

重點 - 在 Maestro 配置中，僅支援 100G 連接埠以供將安全設備連接到多個 Maestro Orchestrator。

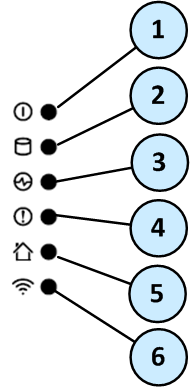

前面板系統指示燈

圖例
項目	元件	說明
1	系統電源	熄滅 - 系統關機亮起 (綠色) - 系統電源已開啟
2	儲存裝置活動	熄滅 - 儲存裝置無活動亮起 (橙色) - 讀/寫活動
3	電源狀態	熄滅 - 無電源/無狀態橙色 - 偵測到電源故障綠色 - 所有電源工作正常
4	警示	熄滅 - 未偵測到故障紅色閃爍 - 偵測到系統故障
5	定位指標	熄滅 - 定位指標已關閉閃爍藍色 - 透過Gaia Portal或Gaia Clish開啟定位指標持續藍色 - 已透過Locator按鈕開啟定位指標注意 - 按照開啟定位指標的方式關閉該指標
6	WiFi	不支援

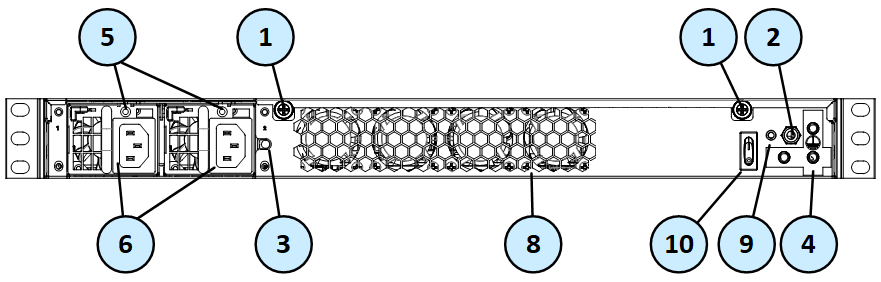

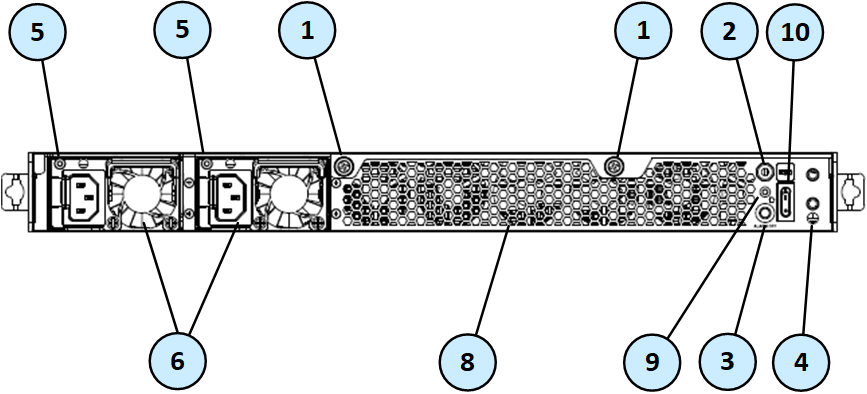

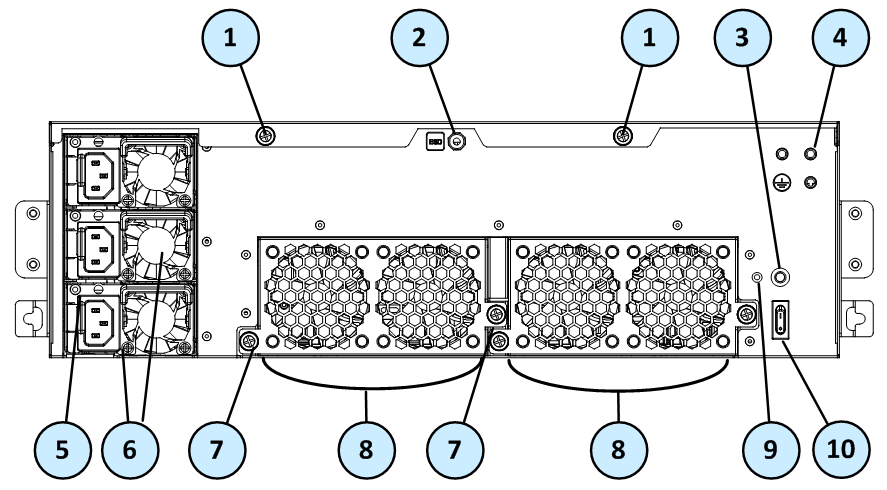

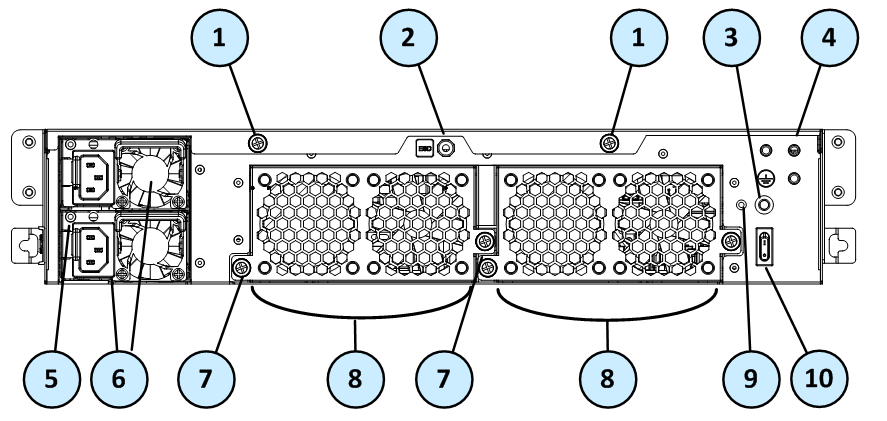

後面板

圖例QLS250、QLS450、QLS650、QLS800、MLS200和MLS400。

項目	元件	說明
1	蓋板螺絲	鬆開螺絲並拆下設備蓋板。
2	ESD接地點	維修設備時，請將ESD腕帶連接此點。
3	電源供應器的警報關閉按鈕	如果電源線未連接插座，警報會持續發出聲音。按下此按鈕可關閉警報。請注意，在開啟設備電源後，此按鈕可立即正常工作。
4	接地耳	用於連結接地。
5	所有電源供應器的LED指示燈	熄滅 - 無電源線連接系統的任何PSU。綠色 - 系統已開啟。綠色閃爍 - 電源線已連接所有PSU，但系統關閉。橙色 - 無電源線連接PSU，但系統的其他PSU已連接電源線。橙色閃爍 - 可能導致PSU問題的硬體問題 (高溫、高功率、大電流、風扇轉速低) 警告。快速閃爍綠色 - PSU韌體更新中。
6	電源供應器	可熱交換的雙宂餘電源。每部電源供應器都連接電源插座。您可以利用纜線固定裝置來避免意外拆除電源線。 QLS250設備 - PSU在OS中由上到下編號為Power Supply #1和Power Supply #2。 QLS450、QLS650和QLS800設備 - PSU在OS中從上到下的編號為Power Supply #1 (上) 、Power Supply #2 (中)和Power Supply #3 (下)。 MLS200和MLS400設備 - PSU在OS中由左至右編號為Power Supply #1和Power Supply #2。請參閲PSU設定及監視。
7	散熱風扇裝置的拇指螺絲	鬆開螺絲，從設備拆下散熱風扇裝置。
8	散熱風扇裝置	QLS250設備 - 單元由右到左編號：`1`、`2`、`3`、`4`。 QLS450、QLS650和QLS800 - 單元按堆叠編號，每堆叠兩個 (一個在內和一個在外)，總共有8組風扇。檢查CLI中的硬體感應器時，它們稱為內1-4和外1-4。請參閲散熱風扇單元命名慣例。 MLS200設備 - 裝置從右到左編號：`1`、`2`、`3`、`4`。 MLS400設備 - 裝置由右到左編號：`1`、`2`、`3`、`4`、`5`。
9	位置指示燈	熄滅 - 定位指標已關閉。閃爍藍色 - 透過Gaia Portal或Gaia Clish開啟定位指標。持續藍色 - 已透過Locator按鈕開啟定位指標。注意 - 按照開啟位置指示燈的方式關閉位置指示燈。
10	主電源開關	設備關閉時，此開關可開啟設備電源。設備電源開啟時，按下並鬆開開關后，關機流程會依序進行。或者，按住開關4秒可強制關閉電腦。

散熱風扇單元命名慣例

在QLS450、QLS650和QLS800設備中檢查Gaia Portal或Gaia Clish的硬體感應器時，請注意，散熱風扇採用不同命名慣例。

利用下表確認8組風扇中的每一個。

Gaia Portal	CLI
1號系統風扇	1號內部系統風扇
2號系統風扇	2號內部系統風扇
3號系統風扇	3號內部系統風扇
4號系統風扇	4號內部系統風扇
5號系統風扇	1號外部系統風扇
6號系統風扇	2號外部系統風扇
7號系統風扇	3號外部系統風扇
8號系統風扇	4號外部系統風扇

在QLS250、QLS450、QLS650、QLS800和MLS400設備上使用電源源固定裝置

您可利用電源線固定裝置來避免意外拆除電源線。

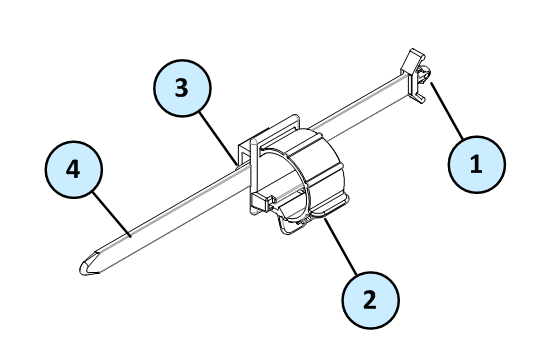

圖例
項目	說明
1	固定栓
2	纜箍
3	固定帶卡舌
4	固定帶

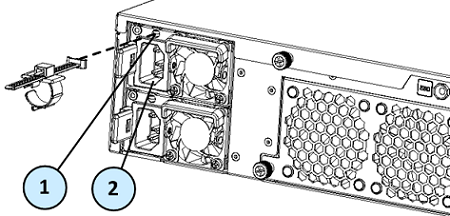

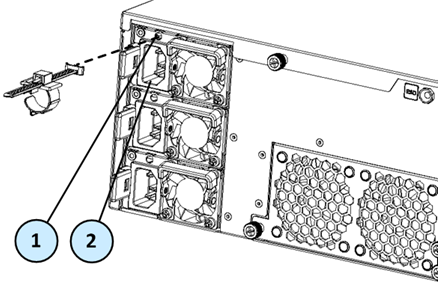

圖例
項目	說明
1	固定帶槽
2	電源入口

安裝電源線固定裝置：

如果電源線已接上電源入口，請斷開其連接。
找到電源入口頂部的固定帶槽。
確保固定裝置上的纜箍朝向電源入口。
把固定帶栓插入槽中，直到聽到咔噠聲鎖定。
把電源線接上電源入口。
把固定卡舌拉到一側，移動固定帶上的纜箍。
移動纜箍，直到可以將其套在電源線周圍，如下圖所示。
把纜箍的開放側插入纜箍插槽，直到收緊電源線。
確保固定纜箍且無法拆除電源線。

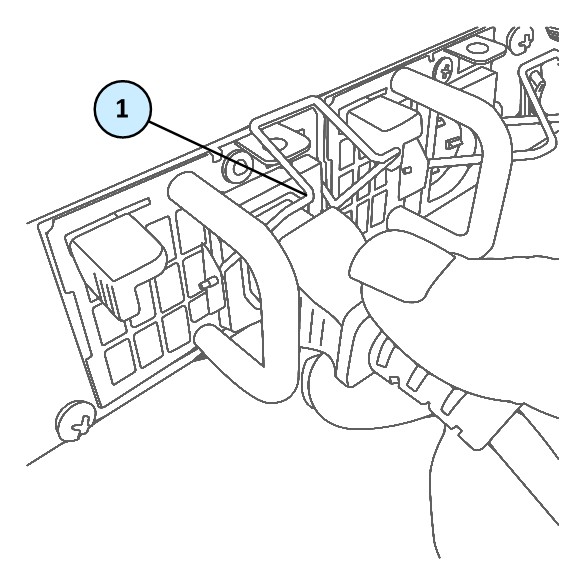

在MLS200設備上使用固定夾

MLS200設備的電源供應器 (PSU) 有一個電源線固定夾。利用固定夾來避免意外拆除電源線。

要把固定夾固定在電源線上，請執行以下操作：

確保固定夾處於開啟位置 (朝上)。
把電源線連接到PSU的電源入口。
向下按住固定夾使其閉合並固定電源線。

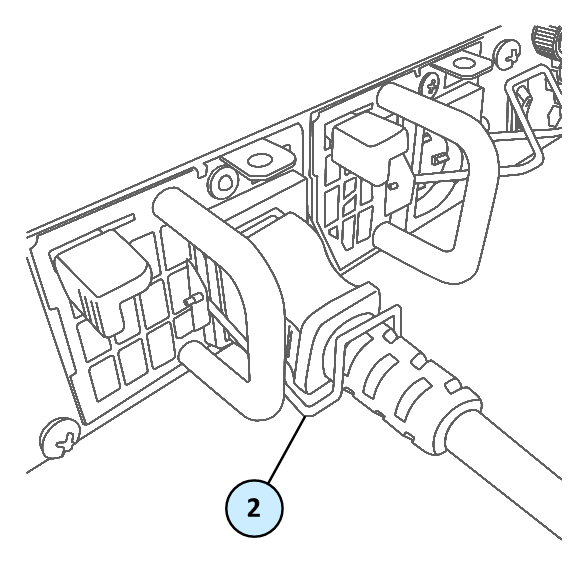

項目	說明
1	固定夾在開啟位置 (朝上)
2	固定夾在閉合位置

遠端控制管理

Check Point遠端控制管理 (LOM) 卡允許您利用專用管理管道從遠端控制Check Point設備。當設備關閉或無回應時，遠端控制管理也可發揮作用。然而，設備必須連接電源。

有關遠端控制管理的詳細資訊，請參閲 遠端控制管理 (LOM) HTML5類卡管理指南 。

雙宂餘BIOS

為了確保BIOS出現故障時有復原能力，設備配備了雙宂餘BIOS映像。

如果設備遇到BIOS故障，會從復原中啟動，該復原為可啟用設備全部功能的唯讀BIOS映像。

如果BIOS出現故障，則會顯示以下通知：

前面板的設備警報指示燈呈紅色閃爍。

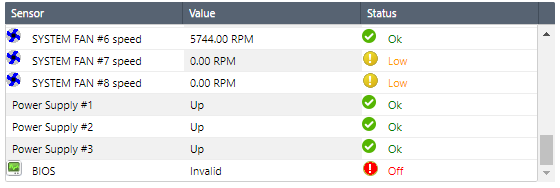

Gaia PortalMaintenance> Hardware Health頁面顯示BIOS感應器Invalid且其狀態為Off。

範例 (QLS800設備)：

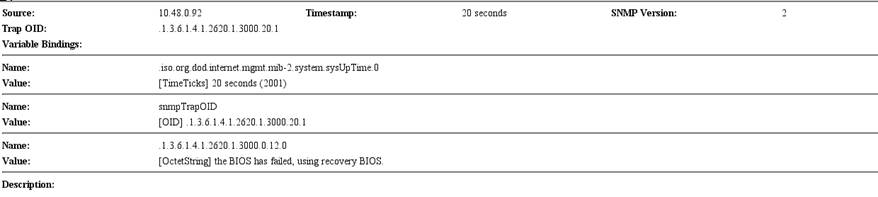

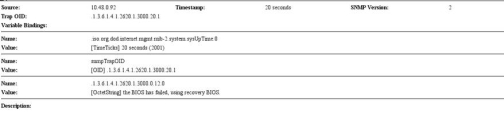

已傳送SNMP設陷訊息 (如果在Gaia Portal或Gaia Clish設定了biosFailure陷阱)。

範例：

要從BIOS故障復原，請參閲 sk108517 或聯絡 Check Point支援 。在完成BIOS復原之前，設備會保持工作正常。請注意，可能需要幾分鐘才能在BIOS復原模式下啟動。

PSU設定及監視

以下是設備型號和PSU類型支援的PSU設定：

PSU類型	QLS250	QLS450、QLS650和QLS800	MLS200和MLS400
交流或直流	2組PSU	3組PSU	2組PSU

重要資訊 - 設備的所有PSU必須是相同類型，全部是交流或全部是直流。

當PSU正常工作時：PSU指示燈呈綠色，警報指示燈不會因PSU問題 (可能由於其他錯誤而閃爍) 而閃爍，並且沒有SNMP警報。

當PSU無法正常工作時：PSU指示燈呈橙色，警報指示燈由於PSU問題閃爍，並傳送SNMP警報。

要透過Gaia Clish監視PSU，請執行以下操作：

連線設備的命令列。
登入Gaia Clish。

執行:

show sysenv ps

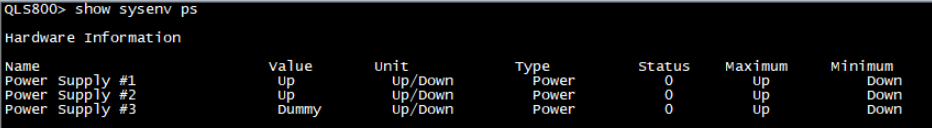

QLS800設備上的輸出範例：

其中：

欄	說明
`名稱`	Power Supply #1 - 頂部PSU插槽的PSU。 Power Supply #2 - 中間PSU插槽的PSU。 Power Supply #3 - 底部PSU插槽的PSU。
`值`	Up - PSU插槽包含PSU並已啟動。 Down - PSU插槽包含未連接電源的PSU。 Empty - PSU插槽為空。 Dummy - PSU插槽包含假裝置。
`單位`	Up/Down - PSU使用的測量單位類型為Up或Down。
`類型`	Power - 感應器類型。
`狀態`	0 - 未發現問題。 1 - 錯誤。
`最大值`	最大臨界值。對於PSU，測量結果僅爲Up和Down。
`最小值`	最小臨界值。對於PSU，測量結果僅爲Up和Down。

更換與升級元件

設備包含易於更換的元件，以盡可能減少停機時間。您還可安裝元件來升級設備。

可與本設備搭配使用的組件及元件：

伸縮導軌
線路卡 (不包括MLS200和MLS400)
收發器
交流和直流電源供應器
儲存裝置 (不包括MLS400)
系統記憶體
散熱風扇裝置 (不包括MLS200和MLS400)
遠端控制管理

有關如何安裝這些組件和元件的詳細資訊，請參閲sk176466。

保固和支援協議禁止您更換任何組件，但Check Point技術支援指示的情況除外。
