設定設備

連線設備CLI

您可透過Gaia Portal或CLI在Gaia中設定進階選項。

要連線設備的命令列介面，請利用以下方法之一：

  • 管理介面的SSH連線 (如果設定了SSHD)。

  • 序列主控台纜綫和終端模擬軟體，例如Putty (Windows) 或Minicom (Unix/Linux)。

    設備支援以下序列主控台連接選項：

    • USB Type-C - 利用隨附的USB Type-C主控台纜線。

    • RJ45 - 利用隨附的DB9 DTE轉RJ45序列主控台纜線。

    設備的連線參數為：9600bps，8位元，無同位檢查，1組停止位元 (8N1)，流量控制 - 無。

    如果同時使用USB Type-C和RJ45主控台連接埠，則USB Type-C連接埠具有優先權。要使用RJ45連接埠，請先斷開USB Type-C主控台纜線的連接。

    當使用完RJ45連接埠後，請重新連接mini USB主控台纜線。

    注意 - 要使用USB Type-C主控台連接埠，必須在主控台用戶端電腦 (桌上型/筆記型) 安裝驅動程式。有關安裝説明及下載連結，請參閲設備首頁。

啟動設備

把設備接上電源並開啟設備電源。當設備就緒後，執行第一次設定精靈加以設定。

啟動設備：

從後面板把電源線接上電源供應器。

設備隨即開啟。

注意 - 當其中一組電源線未接上插座時，警報會持續發出聲音。如果聽到警報，請把電源線重新接上插座。

要關閉警報，請按下設備後面板的紅色Alarm off按鈕。

可用的軟體映像

LightSpeed設備附帶軟體映像。請參閱設備首頁

還原到先前的軟體映像需要幾分鐘時間。要追蹤進度並查看設備何時就緒，請利用序列主控台連線設備。

正在同步RAID

裝置支援兩個儲存裝置。採用跨兩個儲存裝置進行RAID1鏡像的方式。這樣，裝置可以在一個儲存裝置出現故障時繼續工作。

鏡像重建會自動進行。兩個儲存裝置必須是相同類型！

首次啟動

首次啟動時，需要等待長達六個小時，以便完全同步儲存裝置。如果儲存裝置同步未完成即重新啟動裝置，則在下次開機時會再次從頭開始啟動同步。

要在CLI監視儲存裝置的RAID狀態，請執行以下操作：

  1. 連線設備的命令列。

  2. 登入Gaia Clish。

  3. 執行以下命令可監視儲存裝置的RAID狀態：

    raid_diagnostic

    此命令顯示有關RAID和儲存裝置的資料，其中包括完成同步的百分比。

    QLS250、QLS450、QLS650和QLS800 - DiskID 0是左側的儲存裝置。DiskID 1是右側的儲存裝置。

    MLS200 - DiskID 0是頂部的儲存裝置。DiskID 1是底部的儲存裝置 (在裝置外殼上編號為1和2)。

    MLS400 - 儲存裝置是內部裝置，無法新增或移除。

    在第一次啟動及更換第二個儲存裝置之後，RAID狀態 (在VolumeID行) 顯示DEGRADED (這表示磁碟未同步)。DiskID:0狀態顯示ONLINE，DiskID:1狀態顯示INITIALIZING。

    在RAID同步之後，RAID狀態 (在VolumeID行) 顯示OPTIMAL (這表示磁碟已同步)。DiskID:0和DiskID:1狀態顯示ONLINE。

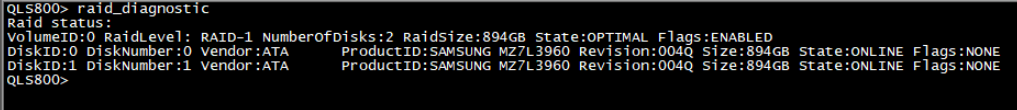

    範例：

    此範例顯示儲存裝置已完全同步 (磁碟大小和供應商可能會有所不同)。

要從Gaia Portal監視儲存裝置的RAID狀態，請執行以下操作：

  1. 登入Gaia Portal。

  2. 在左側樹狀結構，按一下Maintenance > RAID Monitoring。

要從SmartConsole監視儲存裝置的RAID狀態，請執行以下操作：

  1. 從閘道和伺服器選擇代表設備的物件。

  2. 在Summary分頁，按一下Device Information。

    範例：

  3. 按一下RAID Volumes。

    視窗隨即顯示磁碟區和磁碟資訊。

    範例：

要利用SNMP監視儲存裝置的RAID狀態，請執行以下操作：

設定SNMP設陷傳送有關RAID的資訊。
使用 OID：1.3.6.1.4.1.2620.1.6.7.7

有關如何在設備上編輯SNMP設定的詳細資訊，請參閲適用版本的Gaia管理指南。

要熱交換儲存裝置：

重要資訊 - 確保系統至少有一個完全同步的儲存裝置。

  1. 當系統啟動時，拆下故障的儲存裝置。

  2. 等待15秒。

    裝置會識別出您已經移除儲存裝置。

  3. 插入新的儲存裝置。如有必要，您可以重新啟動有一個儲存裝置的裝置，稍後再安裝新儲存裝置。

    系統會自動把新儲存裝置加入RAID設定。

初始設定

利用「首次使用設定精靈」設定設備。請參閲 R81.10安裝與升級指南 。

前往安裝安全閘道部分，請參閲首次設定Gaia獲得關於「首次使用設定精靈」的説明。

建立網路物件

在管理伺服器上設定安全閘道物件：

  1. 利用SmartConsole連接管理伺服器。

  2. 為設備設定新的安全閘道物件。

  3. 輸入設備的IP位址。

  4. 在安全閘道和管理伺服器之間建立安全內部通訊 (SIC)。輸入您在「首次使用設定精靈」中使用的啟用金鑰。

  5. 設定拓撲。

  6. 設定並安裝安全原則。
