Hardware de dispositivos LightSpeed

Painel frontal

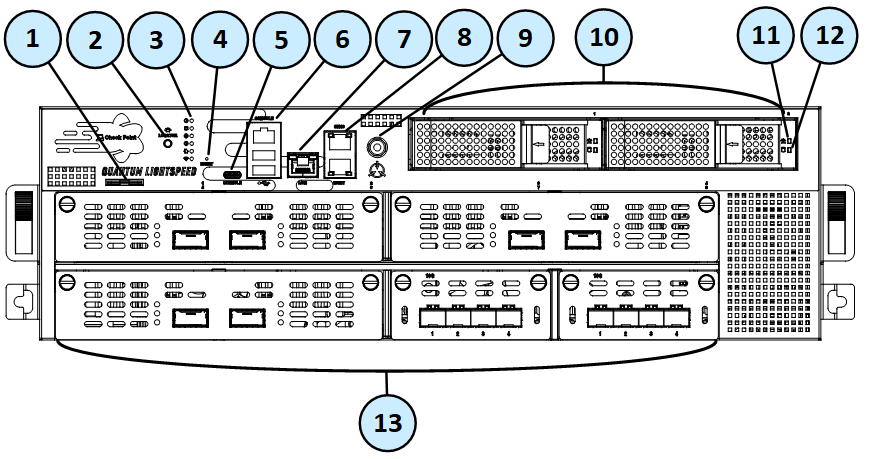

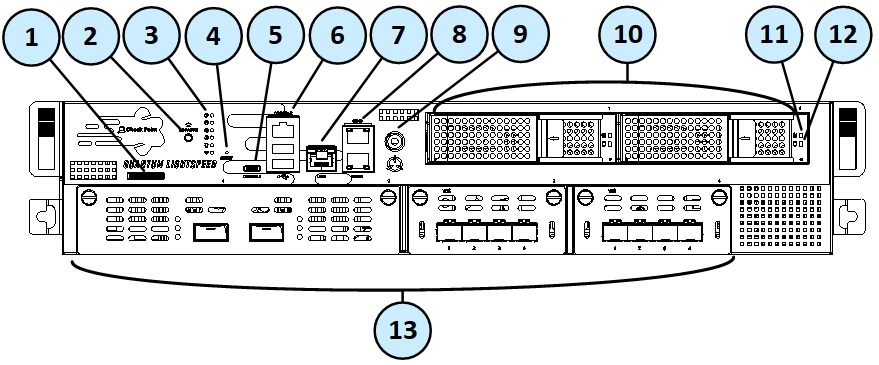

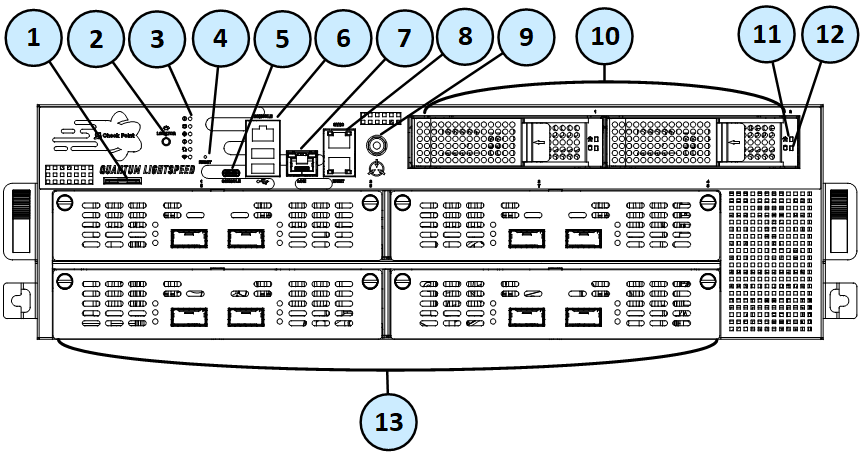

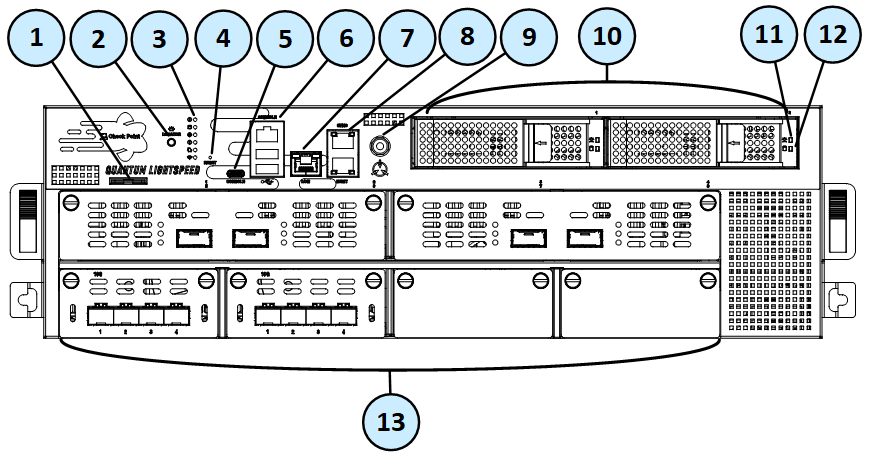

Legend QLS250, QLS450, QLS650, e QLS800

Item	Componente	Descrição
1	Tag de serviço	Um cartão deslizante que identifica o dispositivo e mostra seu número de série e endereço MAC.
2	Botão localizador	Liga e desliga o LED do sinalizador de localização no dispositivo.
3	LEDs do sistema	Consulte LEDs do sistema do painel frontal.
4	Redefinir	Insira um pino por 5 a 8 segundos para realizar uma reinicialização de hardware.
5	Porta USB tipo C	Para uma conexão serial com o dispositivo.
6	1 x porta de console RJ45 and 2 x portas USB 3.0	Porta RJ45 para uma conexão serial com o dispositivo. As portas USB 3.0 são compatíveis com USB 2.0.
7	Porta LOM	Porta LOM (Gerenciamento de Luzes) para conectar à placa LOM .
8	Portas de gerenciamento e sincronização	A porta de sincronização superior é sincronizada com os membros do cluster ou um peer de alta disponibilidade. A porta de gerenciamento inferior é para uma conexão Ethernet com um computador de gerenciamento remoto.
9	Ponto de aterramento ESD	Ao fazer a manutenção do dispositivo, conecte uma tira ESD neste ponto.
30	2 dispositivos de armazenamento	Ao monitorar os dispositivos de armazenamento com o comando `raid_diagnostic`, `DiskID 0` é o dispositivo de armazenamento esquerdo e `DiskID 1` é o dispositivo de armazenamento direito (numerado 1 e 2 no chassis do dispositivo).
11	LED de energia do dispositivo de armazenamento	Desligado - A energia do dispositivo de armazenamento está desligada Ligado (Verde) - A alimentação do dispositivo de armazenamento está ligada
15	LED de atividade do dispositivo de armazenamento	Desligado - Nenhuma atividade no dispositivo de armazenamento Ligado (Laranja) - Atividade do dispositivo de armazenamento
13	Placas de linha de expansão	Consulte Atribuições de porta do SO. Para obter mais informações, consulte Guia de administração da placa de 2 portas 100G QSFP28 .

MLS200

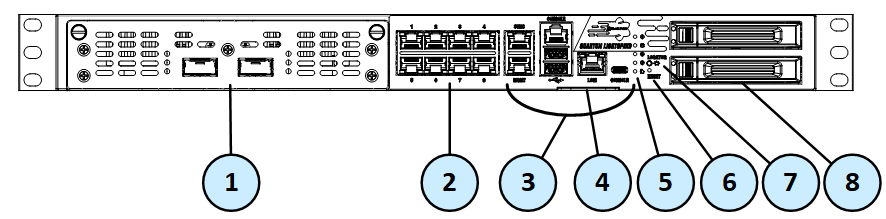

Legend MLS200

Item	Componente	Descrição
1	Placa de expansão	Consulte Atribuições de porta do SO. Para obter mais informações, consulte o Guia de administração da placa de 2 portas 100G QSFP28

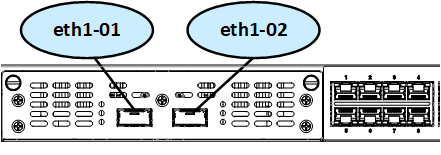

2	Portas LAN a bordo	Oito portas RJ-45 10/100/1000Base-T. Esses slots de expansão são atribuídos a eth1-eth8 no sistema operacional.
3	Portas do dispositivo	Consulte Portas do painel frontal- Use essas portas para conectar-se ao dispositivo.
4	Etiqueta de serviço de identificação	Um cartão deslizante que identifica o dispositivo e mostra seu número de série, endereço MAC e número do modelo.
5	LEDs do sistema	Consulte LEDs do sistema do painel frontal.
6	Redefinir	Insira um pino por 5 a 8 segundos para realizar uma reinicialização de hardware.
7	Localizador	Pressione o botão para ligar e desligar o LED do sinalizador de localização no dispositivo.
8	Dispositivos de armazenamento	Ao monitorar os dispositivos de armazenamento com o comando `raid_diagnostic`, `DiskID 0` é o dispositivo de armazenamento superior e `DiskID 1` é o inferior (numerado 1 e 2 no dispositivo chassis).

Portas do painel frontal

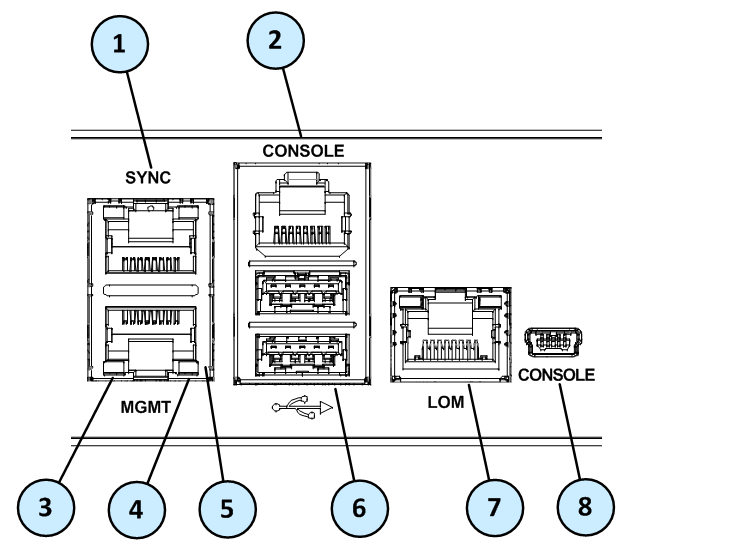

Item	Componente	Descrição
1	Porta de sincronização	Sincronize com membros do cluster.
2	Porta de console RJ45	Para uma conexão serial com o dispositivo. Consulte Conectando-se à CLI do dispositivo
3	LED de atividade da porta	Desligado - Sem atividade Piscar Lento (verde) - Atividade
4	LED de velocidade do link	Desligado - Sem link ou link de 10M Ligado (Verde) - Link de 100M Ligado (Laranja) - Link de 1.000 milhões
5	Porta de gerenciamento	Para uma conexão Ethernet a um computador de gerenciamento remoto.
6	Portas USB	2 portas USB 3.0.
7	Porta LOM	Porta LOM (Gerenciamento de Luzes) para conectar à placa LOM.
8	Porta do console	Uma porta USB tipo C para uma conexão serial com o dispositivo. Consulte Conectando-se à CLI do dispositivo.

MLS400

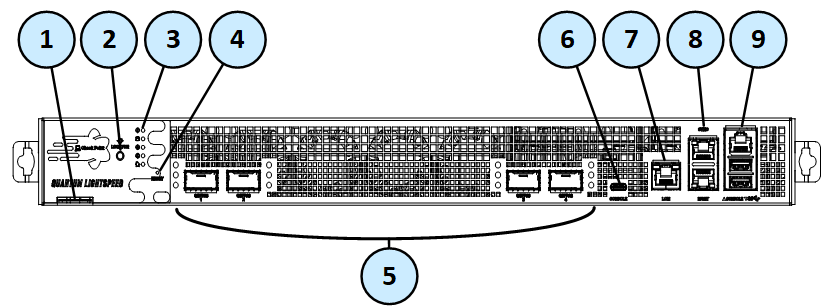

Legend MLS400

Item	Componente	Descrição
1	Tag de serviço	Um cartão deslizante que identifica o dispositivo e mostra seu número de série e endereço MAC.
2	Botão localizador	Liga e desliga o LED do sinalizador de localização no dispositivo.
3	LEDs do sistema	Consulte LEDs do sistema do painel frontal.
4	Redefinir	Insira um pino por 5 a 8 segundos para realizar uma reinicialização de hardware.
5	Portas 100G incorporadas	Consulte Atribuições de porta do SO Para obter mais informações, consulte o Guia de administração da placa de 2 portas 100G QSFP28
6	Porta USB tipo C	Para uma conexão serial com o dispositivo.
7	Porta LOM	Porta LOM (Gerenciamento de Luzes) para conectar à placa LOM.
8	Portas de gerenciamento e sincronização	A porta de sincronização superior é sincronizada com os membros do cluster ou um peer de alta disponibilidade. A porta de gerenciamento inferior é para uma conexão Ethernet com um computador de gerenciamento remoto.
9	Porta de console RJ45 e 2 portas USB 3.0	Porta RJ45 para uma conexão serial com o dispositivo. As portas USB 3.0 são compatíveis com USB 2.0.

Atribuições de porta do SO

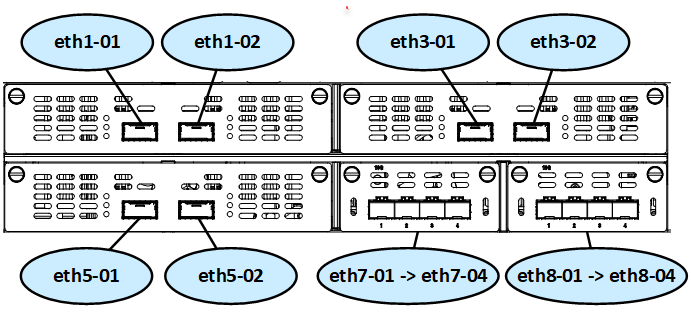

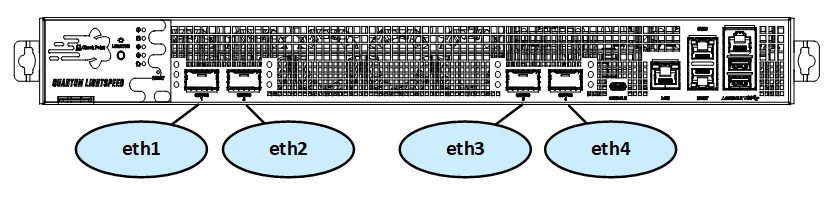

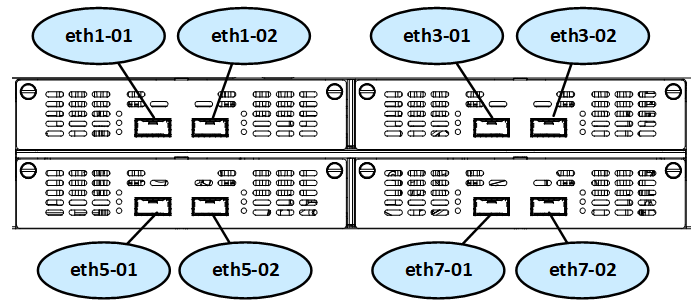

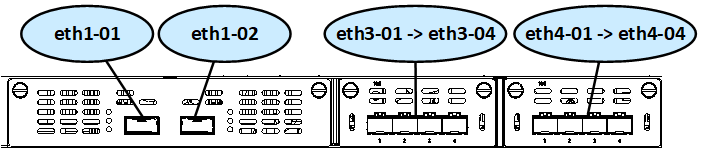

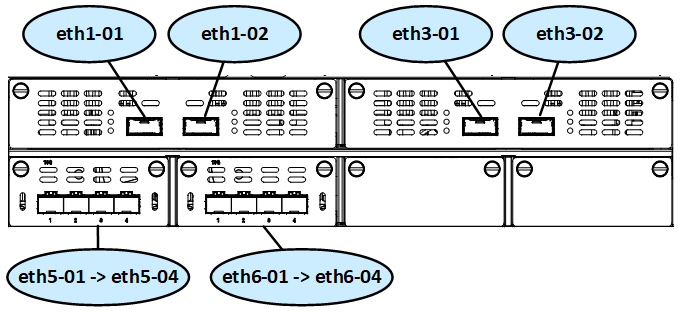

As atribuições de slot para as placas de linha de expansão, portas LAN integradas e portas 100G incorporadas no SO da esquerda para a direita.

Importante - Na configuração Maestro, apenas as portas 100G têm suporte para conectar os Dispositivos de Segurança aos Maestro Orchestrators.

LEDs do sistema do painel frontal

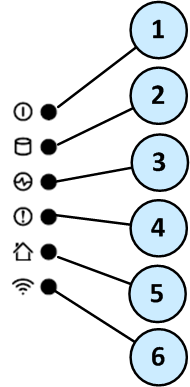

Legend
Item	Componente	Descrição
1	Energia do sistema	Desligado - Desligamento do sistema Ligado (Verde) - Sistema ligado
2	Atividade do dispositivo de armazenamento	Desligado - Nenhuma atividade no dispositivo de armazenamento Ligado (Laranja) - Atividade de leitura/gravação
3	Status da fonte de alimentação	Desligado - Sem energia/sem status Laranja - Falha na fonte de alimentação detectada Verde - Todas as fontes de alimentação estão funcionando corretamente
4	Alerta	Desligado - Nenhuma falha detectada Vermelho piscando - Falha do sistema detectada
5	Sinalizador de localização	Desligado - O sinalizador de localização está desativado Azul piscando - O sinalizador de localização é ativado através do Portal Gaia ou Gaia Clish Azul sólido - O sinalizador de localização é ativado por meio do botão Localizador Observação - Desligue o LED do sinalizador de localização da mesma forma que você o ligou
6	WiFi	Não suportado

Painel traseiro

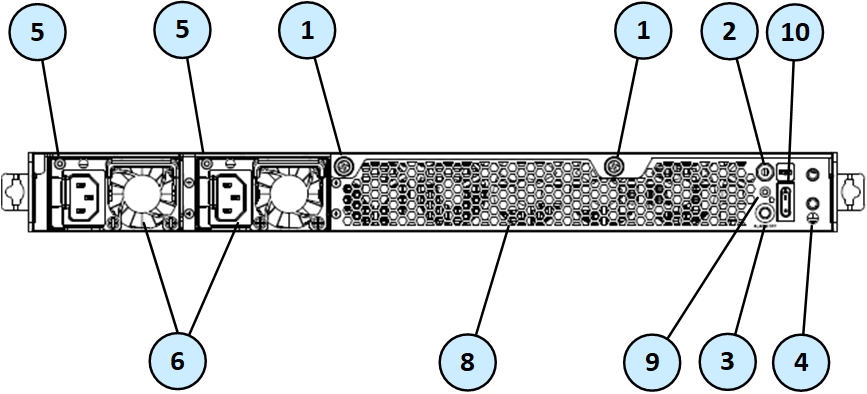

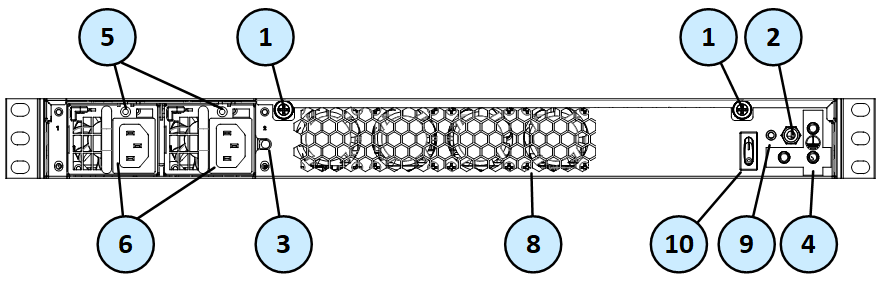

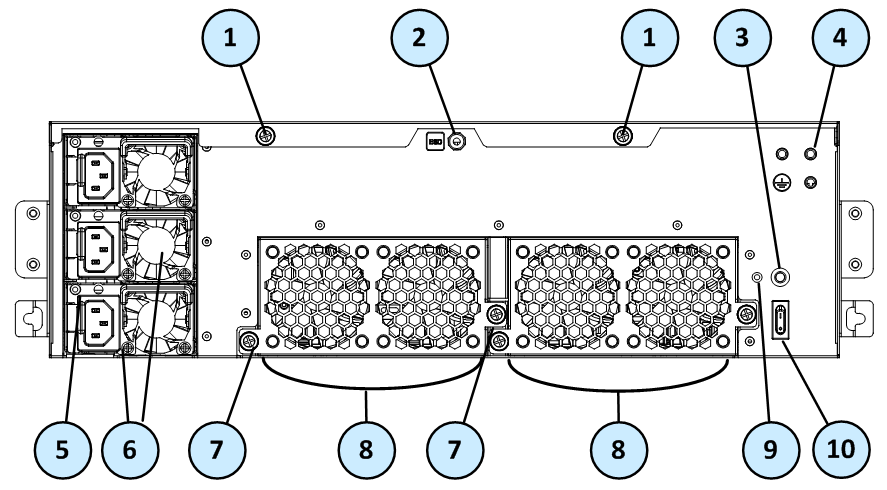

Legend QLS250, QLS450, QLS650, QLS800, MLS200, e MLS400

Item	Componente	Descrição
1	Parafusos da tampa	Desaperte os parafusos para remover a tampa do dispositivo.
2	Ponto de aterramento ESD	Ao fazer a manutenção do dispositivo, conecte uma tira ESD neste ponto.
3	Botão Desligar Alarme para unidades de fonte de alimentação	Se um cabo de alimentação não estiver conectado à tomada, um alarme soará continuamente. Pressione este botão para desligar o alarme. Observe que este botão fica funcional imediatamente após você ligar o dispositivo.
4	Terminais de aterramento	Usado para conectar o aterramento.
5	Indicador LED para cada fonte de alimentação	Desligado - Nenhum cabo de alimentação está conectado a nenhuma das fontes de alimentação do sistema. Verde - Sistema ligado. Verde piscando - Os cabos de alimentação estão conectados a todas as fontes de alimentação, mas o sistema está desligado. Âmbar - Nenhum cabo de alimentação está conectado à fonte de alimentação, mas outras fontes de alimentação no sistema têm um cabo de alimentação conectado. Laranja piscando - Aviso sobre um problema de hardware (alta temperatura, alta potência, alta corrente, ventoinha lenta) que pode levar a um problema com a fonte de alimentação. Verde piscando rápido - Fonte de alimentação em atualização de firmware.
6	Unidades de alimentação	Fontes de alimentação redundantes duplas que podem ser trocadas a quente. Cada unidade de fonte de alimentação se conecta a uma tomada elétrica. Você pode usar os prendedores de cabo para evitar a remoção acidental do cabo de alimentação. Em dispositivos QLS250 - As fontes de alimentação são numeradas de cima para baixo no sistema operacional como fonte de alimentação nº 1 e fonte de alimentação nº 2. Em dispositivos QLS450, QLS650 e QLS800 - As fontes de alimentação são numeradas de cima para baixo no sistema operacional como fonte de alimentação nº 1 (superior), fonte de alimentação nº 2 (meio) e fonte de alimentação nº 3 (inferior). Em dispositivos MLS200 e MLS400 - As fontes de alimentação são numeradas da esquerda para a direita no sistema operacional como fonte de alimentação nº 1 e fonte de alimentação nº 2. Consulte Configuração e monitoramento de fonte de alimentação.
7	Parafusos de aperto manual para a unidade do ventilador de refrigeração	Afrouxe os parafusos para remover a unidade do ventilador de resfriamento do dispositivo.
8	Unidades de ventiladores de resfriamento	Em dispositivos QLS250 - As unidades são numeradas da direita para a esquerda: `1`, `2`, `3`, `4`. Nos dispositivos QLS450, QLS650 e QLS800 - As unidades são numeradas em pilhas de duas (uma interna e outra externa) para um total de 8 ventiladores. Ao verificar os sensores de hardware na CLI, eles são referidos como 1-4 internos e 1-4 externos. Consulte Convenção de nomenclatura das unidades de ventilador de resfriamento. Em dispositivos MLS200 - As unidades são numeradas da direita para a esquerda: `1`, `2`, `3`, `4`. Em dispositivos MLS400 - As unidades são numeradas da direita para a esquerda: `1`, `2`, `3`, `4`, `5`.
9	LED de localização	Desligado - O sinalizador de localização está desligado. Azul piscando - O sinalizador de localização é ativado através do Portal Gaia ou Gaia Clish. Azul sólido - O sinalizador de localização é ativado por meio do botão Localizador. Observação - Desligue o LED de localização da mesma forma que o ligou.
30	Interruptor de alimentação principal	Quando o dispositivo é desligado, isso liga o dispositivo. Quando o dispositivo é ligado, pressionar e soltar o interruptor inicia um processo de desligamento ordenado. Alternativamente, segurar o interruptor por 4 segundos força a máquina a desligar.

Convenção de nomenclatura das unidades de ventilador de resfriamento

Nos dispositivos QLS450, QLS650 e QLS800, ao verificar os sensores de hardware no Gaia Portal ou Gaia Clish, observe que os ventiladores de resfriamento usam uma convenção de nomenclatura diferente.

Use a tabela abaixo para identificar cada um dos 8 ventiladores.

Portal do Gaia	CLI
Ventilador do sistema #1	Ventilador do sistema 1 interno
Ventilador do sistema #2	Ventilador do sistema 2 interno
Ventilador do sistema #3	Ventilador do sistema 3 interno
Ventilador do sistema #4	Ventilador do sistema 4 interno
Ventilador do sistema #5	Ventilador do sistema 1 externo
Ventilador do sistema #6	Ventilador do sistema 2 externo
Ventilador do sistema #7	Ventilador do sistema 3 externo
Ventilador do sistema #8	Ventilador do sistema 4 externo

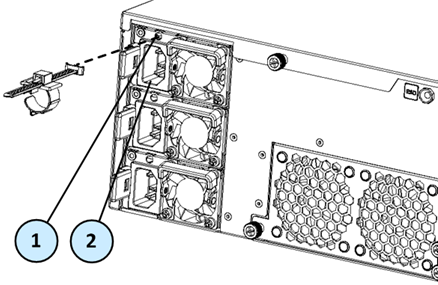

Como usar a restrição do cabo de alimentação em dispositivos QLS250, QLS450, QLS650, QLS800 e MLS400

Você pode usar o retentor do cabo de alimentação para evitar a remoção acidental do cabo de alimentação.

Legend
Item	Descrição

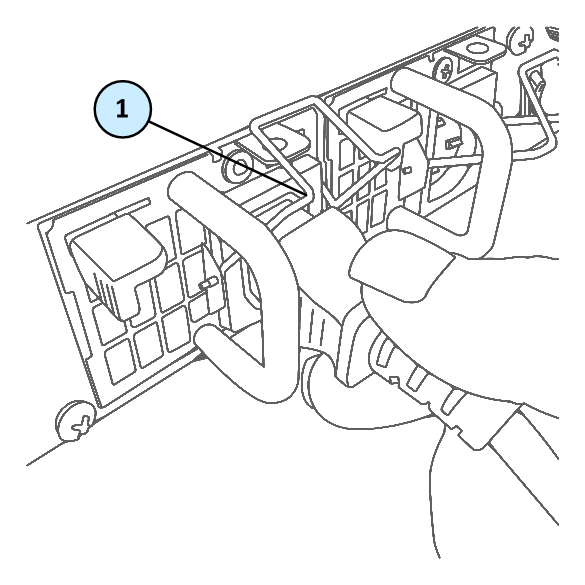

1	Âncora de contenção
2	Laço de cabo
3	Guia da tira de retenção
4	Faixa de retenção

Legend
Item	Descrição
1	Ranhura da tira de retenção
2	Entrada de alimentação

Para instalar o retentor do cabo de alimentação:

Se um cabo de alimentação estiver conectado à entrada da fonte de alimentação, desconecte-o.
Localize o slot da tira de retenção na parte superior da entrada da fonte de alimentação.
Certifique-se de que o laço do cabo no limitador esteja voltado para a entrada da fonte de alimentação.
Insira a âncora da tira de retenção no slot até que ela se encaixe e trave.
Conecte o cabo de alimentação à entrada da fonte de alimentação.
Puxe a aba de retenção para o lado para mover o laço do cabo na faixa de retenção.
Mova o laço do cabo até que você possa colocá-lo ao redor do cabo de alimentação, conforme mostrado na próxima figura.
Insira o lado aberto do laço do cabo no slot do laço até que esteja apertado contra o cabo de alimentação.
Certifique-se de que o laço do cabo esteja preso e o cabo de alimentação não possa ser removido.

Usando o clipe de retenção em dispositivos MLS200

Os dispositivos MLS200 possuem um clipe de retenção do cabo de alimentação conectado à fonte de alimentação (PSU). Use o clipe de retenção para evitar a remoção acidental do cabo de alimentação.

Para prender o clipe de retenção no cabo de alimentação:

Certifique-se de que o clipe de retenção esteja na posição aberta (para cima).
Conecte o cabo de alimentação à entrada da fonte de alimentação na fonte de alimentação.
Empurre para baixo o clipe de retenção para fechá-lo e prenda o cabo de alimentação.

Item	Descrição
1	Clipe de retenção na posição aberta (para cima)
2	Clipe de retenção na posição fechada

Gerenciamento de luzes

A placa Gerenciamento de Luzes (LOM) da Check Point permite que você use um canal de gerenciamento dedicado para controlar remotamente os dispositivos da Check Point. O Gerenciamento de Luzes também pode funcionar quando o dispositivo está desligado ou não responde. No entanto, o dispositivo deve estar ligado a uma fonte de alimentação.

Para obter mais informações sobre o Gerenciamento de Luzes, consulte Guia de administração de placa baseado em HTML5 de Gerenciamento de Luzes (LOM) .

BIOS redundante duplo

Para garantir a resiliência em caso de falha do BIOS, os dispositivos são equipados com imagens de BIOS redundantes duplas.

Se um dispositivo encontrar uma falha de BIOS, ele será inicializado a partir de uma imagem de BIOS somente leitura de recuperação que permite a funcionalidade total do dispositivo.

Estas notificações são mostradas em caso de falha do BIOS:

O LED de alerta do equipamento no painel frontal pisca em vermelho.

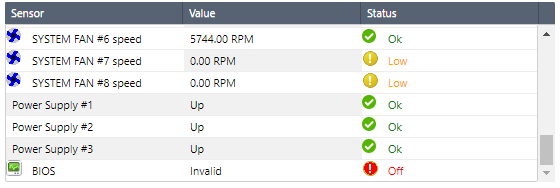

A página Manutenção > Integridade do hardware do Gaia Portal mostra que o sensor do BIOS é Inválido e seu status é Desativado.

Exemplo (de um dispositivo QLS800):

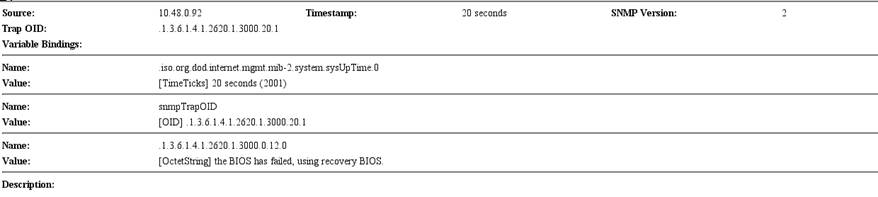

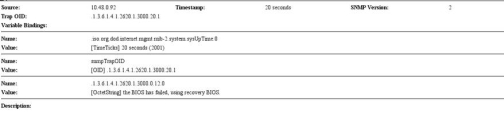

Uma mensagem de trap SNMP é enviada (se o trap biosFailure tiver sido configurado no Gaia Portal ou no Gaia Clish).

Exemplo:

Para se recuperar de uma falha do BIOS, consulte sk108517 ou entre em contato com Suporte da Check Point . O dispositivo está totalmente funcional até que a recuperação do BIOS seja concluída. Observe que pode levar alguns minutos para inicializar no modo de recuperação do BIOS.

Configuração e monitoramento de fonte de alimentação

Estas são as configurações de fonte de alimentação com suporte para os modelos de dispositivo e tipos de fonte de alimentação:

Tipo de fonte de alimentação	QLS250	QLS450, QLS650 e QLS800	MLS200 e MLS400
CA ou CC	2 fontes de alimentação	3 fontes de alimentação	2 fontes de alimentação

Importante - Todas as fontes de alimentação em um dispositivo devem ser do mesmo tipo, todas CA ou CC.

Quando uma fonte de alimentação funciona corretamente: o LED da fonte de alimentação fica verde, o LED de alerta não pisca devido a um problema na fonte de alimentação (pode piscar devido a outros erros) e não há alarme SNMP.

Quando uma fonte de alimentação não funciona corretamente: o LED da fonte de alimentação fica laranja, o LED de alerta pisca devido a um problema na fonte de alimentação e um alarme SNMP é enviado.

Para monitorar as fontes de alimentação por meio do Gaia Clish:

Conecte-se à linha de comando no dispositivo.
Faça login no Gaia Clish.

Executar:

show sysenv ps

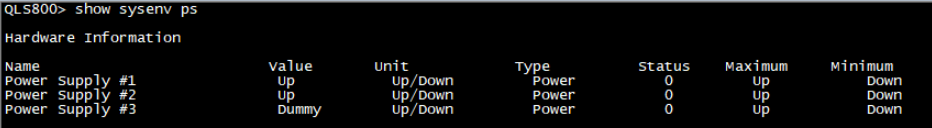

Exemplo de saída em um dispositivo QLS800:

Onde:

Coluna	Descrição
`Nome`	Fonte de alimentação nº 1 - A fonte de alimentação no slot superior da fonte de alimentação. Fonte de alimentação nº 2 - A fonte de alimentação no slot da fonte de alimentação do meio. Fonte de alimentação nº 3 - A fonte de alimentação no slot inferior da fonte de alimentação.
`Valor`	Para cima - O slot de fonte de alimentação contém uma fonte de alimentação e está ativo. Para baixo - O slot da fonte de alimentação contém uma fonte de alimentação que não está conectada a uma fonte de alimentação. Vazio - O slot da fonte de alimentação está vazio. Dummy - O slot da fonte de alimentação contém um preenchimento fictício.
`Unit`	Para cima/para baixo - O tipo de unidade de medida usada para fontes de alimentação é Para cima ou Para baixo.
`Tipo`	Power - O tipo do sensor.
`Status`	0 - Nenhum problema encontrado. 1 - Erro.
`Máximo`	O limite máximo. Para fontes de alimentação, é medido apenas como Para cima e Para baixo.
`Mínimo`	O limite mínimo. Para fontes de alimentação, é medido apenas como Para cima e Para baixo.

Substituindo e atualizando componentes

Os dispositivos têm peças facilmente substituíveis para minimizar o tempo de inatividade. Também há componentes que você pode instalar para atualizar o dispositivo.

Peças e componentes que podem ser usados com o dispositivo:

Trilhos telescópicos
Placas de linha (excluindo MLS200 e MLS400)
Transceptores
Unidades de alimentação CA e CC
Dispositivos de armazenamento (excluindo MLS400)
Memória do sistema
Unidades de ventiladores de resfriamento (exceto MLS200 e MLS400)
Gerenciamento de luzes

Para obter mais informações sobre como instalar essas peças e componentes, consulte o sk176466.

A menos que seja instruído a fazê-lo pelo suporte técnico da Check Point, você está proibido, pela garantia e pelos contratos de suporte, de substituir quaisquer peças.
