設定設備

初始設定

您可使用的初始設定如下：

  • 互動式（建議方法） - 請從下列擇一：

    • 掃描服務標籤上的QR代碼，依照顯示的步驟進行。

    • 掃描設備包裝盒中「歡迎」頁面上的QR代碼，依照顯示的步驟進行。

  • 舊款 - 請依照 9000設備快速入門指南 中的說明為設備連線。

    請依照「設定設備」一節中的選項#2進行。

    接著使用「Gaia首次設定精靈」設定設備。

    1. 請參閲 適用於您的版本的 安裝與升級指南 。

    2. 在安裝安全閘道>首次使用設定一節中，可找到「首次使用設定精靈」的說明。

重要資訊：Maestro的初始設定請參閱 Quantum Maestro入門指南 。

連線到設備命令列介面

您可於Gaia作業系統命令列設定進階選項。

要連線設備的命令列介面，請利用以下方法之一：

  • 將SSH連線至底部管理介面連接埠（如已設定SSHD）。

  • 序列主控台纜綫和終端模擬軟體，例如Putty (Windows) 或Minicom (Unix/Linux)。

    設備支援以下序列主控台連接選項：

    • USB Type-C - 利用隨附的USB Type-C主控台纜線。

    • RJ45 - 利用隨附的DB9 DTE轉RJ45序列主控台纜線。

    設備的連線參數為：9600Bps，8位元，無同位檢查，1組停止位元(8N1)，無流量控制。

    如果同時使用USB Type-C和RJ45主控台連接埠，則USB Type-C連接埠具有優先權。要使用RJ45連接埠，請先斷開USB Type-C主控台纜線的連接。

    當使用完RJ45連接埠後，請重新連接mini USB主控台纜線。

    注意 - 要使用USB Type-C主控台連接埠，必須在主控台用戶端電腦 (桌上型/筆記型) 安裝驅動程式。有關安裝說明、下載連結，請看sk180520sk181698 。

啟動設備

把設備接上電源並開啟設備電源。

啟動設備：

從後面板把電源線接上電源供應器。

設備隨即開啟。

注意 - 當其中一組電源線未接上插座時，警報會持續發出聲音。如果聽到警報，請把電源線重新接上插座。

要關閉警報，請按下設備背面面板的「關閉警報」按鈕。

可用的軟體映像

9000 Appliances 產品有附上軟體圖片。請看設備首頁 sk181698。

還原到先前的軟體映像需要幾分鐘時間。

要追蹤進度並查看設備何時就緒，請利用序列主控台連線設備。

建立網路物件

在管理伺服器上設定安全閘道/叢集物件：

  1. 利用SmartConsole連接管理伺服器。

  2. 設定新的安全閘道/叢集物件。

    如需詳細資訊，請參閱：

  3. 設定適用的安全原則。

  4. 安裝存取控制原則。

  5. 安裝威脅防護原則。

正在同步RAID

9700 / 9800 Appliances 共支援兩種儲存裝置。

  • 採用跨兩個儲存裝置進行RAID-1鏡像的方式。

    如此一來，即使其中一個儲存裝置故障，裝置仍可持續運作。

  • 鏡像重建會自動進行。

  • 兩個儲存裝置必須是相同類型！

首次啟動

首次啟動需要等待最多六個小時，以便完整同步儲存裝置。

如果儲存裝置同步未完成即重新啟動裝置，則在下次開機時會再次從頭開始啟動同步。

要在CLI監視儲存裝置的RAID狀態，請執行以下操作：

  1. 連線設備的命令列。

  2. 登入Gaia Clish。

  3. 執行以下命令可監視儲存裝置的RAID狀態：

    raid_diagnostic

    輸出此命令可顯示有關RAID和儲存裝置的資料，包括完成同步進度的百分比。

    9800 / 9700 系列設備：

    • DiskID 0是位於頂端的儲存裝置（裝置外殼編號為0）。

    • DiskID 1是位於底部的儲存裝置（裝置外殼編號為1）。

    在第一次啟動及更換第二個儲存裝置之後，RAID狀態 (在VolumeID行) 顯示DEGRADED (這表示磁碟未同步)。DiskID:0狀態顯示ONLINE，DiskID:1狀態顯示INITIALIZING。

    在RAID同步之後，RAID狀態 (在VolumeID行) 顯示OPTIMAL (這表示磁碟已同步)。DiskID:0和DiskID:1狀態顯示ONLINE。

    9800 型號範例：

    此範例顯示儲存裝置已完全同步 (磁碟大小和供應商可能會有所不同)。

要從Gaia Portal監視儲存裝置的RAID狀態，請執行以下操作：

  1. 登入Gaia Portal。

  2. 在左側樹狀結構，按一下Maintenance > RAID Monitoring。

要從SmartConsole監視儲存裝置的RAID狀態，請執行以下操作：

  1. 在左側的導覽面板中點選閘道與伺服器。

  2. 從頂端選項點選代表該設備的安全閘道/叢集物件。

  3. 從下方選項的摘要分頁點選裝置與許可證資訊。

    範例：

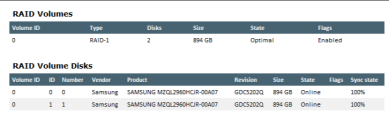

  4. 按一下RAID Volumes。

    視窗隨即顯示磁碟區和磁碟資訊。

    範例：

要利用SNMP監視儲存裝置的RAID狀態，請執行以下操作：

設定SNMP trap傳送有關RAID的資訊。

使用此OID：1.3.6.1.4.1.2620.1.6.7.7

欲瞭解如何在設備上編輯SNMP設定，詳情請參閱 適用於您的版本的 Gaia管理指南 。

要熱交換儲存裝置：

重要資訊 - 確保系統至少有一個完全同步的儲存裝置。

  1. 當硬體設備啟動時，移除故障的儲存裝置。

  2. 等待15秒。

    裝置會識別出您已經移除儲存裝置。

  3. 插入新的儲存裝置。

    如有必要，您可以重新啟動有一個儲存裝置的裝置，稍後再安裝新儲存裝置。

    系統會自動把新儲存裝置加入RAID設定。
