9000 Appliances 硬體

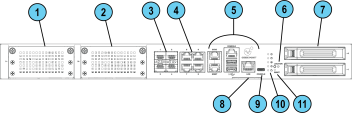

前面板

前面板連接埠

項目

元件

說明

1

1G 通訊埠進行同步處理

跟叢集成員同步。

2

RJ45主控台連接埠

用於與設備的序列連線。請看連線到設備命令列介面

3

連接埠活動指示燈

  • 熄滅 - 無活動

  • 慢速閃爍 (綠色) - 有活動

4

連線速度指示燈

  • 關閉:尚無連結或 1G 連結

  • 開啓(綠色):10G 連結

  • 開啓(琥珀色):100G 連結

5

管理 1G 連接埠

用於透過乙太網路連綫遠端管理電腦。

6

USB連接埠

2組USB 3.0連接埠

7

熄燈管理卡 1G 連接埠

LOM (遠端控制管理) 連接埠,用於連接LOM卡。可選擇使用基礎模型。

前面板系統的液晶顯示器

圖例

項目

圖示

元件

說明

1

系統電源

  • 關閉:設備電源已關閉

  • 開啟(綠色):設備電源已開啟

2

儲存裝置活動

  • 熄滅 - 儲存裝置無活動

  • 亮起 (橙色) - 讀/寫活動

3

電源狀態

  • 熄滅 - 無電源/無狀態

  • 橙色 - 偵測到電源故障

  • 綠色 - 所有電源工作正常

4

警示

  • 關閉:還未偵測到故障

  • 閃紅燈:有偵測到系統故障

5

定位指標

  • 熄滅 - 定位指標已關閉

  • 閃藍燈:已開啟 Gaia Portal 或 Gaia Clish 的地點信標

  • 純藍色:使用定位器按鈕,開啟地點信標

請注意:比照開啟地點信標液晶顯示器的相同方式,把它關閉。

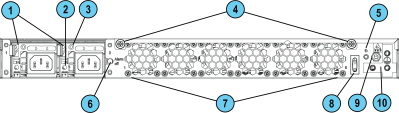

後面板

將設備接地

開始以前,請先確認您持有以下物品:

  • 兩個接地螺絲(在組裝套件袋中,已標記的GND 螺絲 (2) 袋子上有標註)。

  • 經優力國際安全認證實驗室認證過的兩孔接地片,與 Panduit LCD1-38D-E 看起來很像。

  • 接地銅線 12 AWG(絕緣色必須為綠色和黃色,以符合 IEC/UL 62368-1 CL5.6.2.2 要求,或者絕緣色必須符合當地法規才行)。

  • 接地設計符合國家或當地電氣法規。

  • 壓線工具適用於接地片類型。

  • 螺絲起子適用於接地螺絲。

必備條件:

  1. 將接地線接到接線片上(連接器)。

  2. 使用壓接工具,把接線片接到接地線上。

  3. 把螺絲起子放到設備後方,靠近面板放好。

  4. 把兩個接地螺絲放到設備後方,靠近面板放好。

程序:

  1. 請到設備背面板那邊,尋找金屬接地板(就在最右側)。

  2. 把接地片連接到接地板上。

    您可以從垂直或水平方向,接上接地片。

  3. 確認有把接地板上的兩個洞孔和接地板上對應的洞孔對齊。

  4. 把第一顆接地螺絲鑲進接地片上的洞孔,讓接地螺絲可以嵌入接地板上相應的孔中。

  5. 拿螺絲起子把第一顆螺絲釘拴緊(最大扭力為 6 kgf.cm)。

  6. 把第二顆接地螺絲鑲進接地片上第二個的洞孔,讓接地螺絲可以嵌入接地板上相應的孔中。

  7. 拿螺絲起子把第二顆螺絲釘拴緊(最大扭力為 6 kgf.cm)。

安裝電源線固定裝置

您可以使用電源線約束裝置,防止電源線意外脫落:

圖例

項目

說明

1

固定栓

2

纜箍

3

固定帶卡舌

4

固定帶

不同設備型號圖表:

9800 / 9700 / 9400 / 9300

9200 / 9100

圖例

項目

說明

1

固定帶槽

2

電源入口

安裝電源線固定裝置:

  1. 如果電源線已接上電源入口,請斷開其連接。

  2. 找到電源入口頂部的固定帶槽。

  3. 確保固定裝置上的纜箍朝向電源入口。

  4. 把固定帶栓插入槽中,直到聽到咔噠聲鎖定。

  5. 把電源線接上電源入口。

  6. 把固定卡舌拉到一側,移動固定帶上的纜箍。

  7. 移動纜箍,直到可將其套在電源線周圍,如下圖所示。

  8. 把纜箍的開放側插入纜箍插槽,直到收緊電源線。

確保固定纜箍且無法拆除電源線。

9800 / 9700 / 9400 / 9300

9200 / 9100

遠端控制管理

Check Point遠端控制管理 (LOM) 卡允許您利用專用管理管道從遠端控制Check Point設備。當設備關閉或無回應時,遠端控制管理也可發揮作用。然而,設備必須連接電源。

有關遠端控制管理的詳細資訊,請參閲遠端控制管理 (LOM) HTML5類卡管理指南

雙宂餘BIOS

為了確保BIOS出現故障時有復原能力,設備配備了雙宂餘BIOS映像。

如果設備遇到BIOS故障,會從復原中啟動,該復原為可啟用設備全部功能的唯讀BIOS映像。

若BIOS出現故障,會出現以下通知:

  • 前面板的設備警報指示燈呈紅色閃爍。

  • Gaia Portal>維修>硬體健康程度頁面顯示BIOS感應器無效,狀態為關閉

    範例(來自 9800 系列設備):

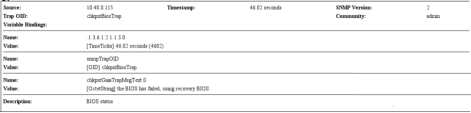

  • 已傳送SNMP trap訊息 (如果在Gaia Portal或Gaia Clish設定了biosFailuretrap)。。

    範例:

要從BIOS故障復原,請參閲 sk108517 或聯絡Check Point支援 。在完成BIOS復原之前,設備會保持工作正常。請注意,可能需要幾分鐘才能在BIOS復原模式下啟動。

電源供應器設定和監控

以下是設備型號和PSU類型支援的PSU設定:

PSU類型

9800 Plus

9700 Plus

9400 Plus

9300 Plus

9800 Base

9700 Base

9400 Base

9300 Base

9200 Plus

9200 Base

9100 Plus

9100 Base

AC PSU

2組PSU

1 台電源供應器(有第二台電源供應器可選)

2 台內部電源供應器

直流電源供應器

2組PSU

1 台電源供應器(有第二台電源供應器可選)

N/A

重點- 設備上的所有電源供應器必須屬於同一類型:全部都是交流電源,或全部都是直流電源。

重點:使用直流電源供應器時,直流電源必須老老實實地接到地面才行。



電源供應器的液晶顯示器

警報的液晶顯示器

簡易網路管理通訊協定警報

當電源供應器能正常運作時

綠色(交流電源電源供應器)

藍色(直流電源電源供應器)

因電源供應器問題不會出現閃爍
(卻可能因其他錯誤出現閃爍)

尚無簡易網路管理通訊協定警報

當電源供應器無法正常運作時

琥珀色(交流 電源供應器)

紅色(直流 電源供應器)

因電源供應器問題出現閃爍

送出簡易網路管理通訊協定警報

透過CLI監控PSU:

  1. 連線設備的命令列。

  2. 登入Gaia Clish。

  3. 執行:

    show sysenv ps

    9800 系列設備的輸出案例:

    Hardware Information

    Name              Value   Unit      Type    Status   Maximum   Minimum
    Power Supply #1   Up      Up/Down   Power   0        Up        Down
    Power Supply #2   Up      Up/Down   Power   0        Up        Down

    位置:

    資料行

    說明

    名稱

    Power Supply #1 - 頂部PSU插槽的PSU。

    Power Supply #2 - 底部PSU插槽的PSU。

    Up - PSU插槽包含PSU並已啟動。

    Down - PSU插槽包含未連接電源的PSU。

    Empty - PSU插槽未連接任何裝置。

    Dummy - PSU插槽包含假裝置。Base 型號只有 1 台電源供應器,第 2 個電源供應器裝有一個虛擬填充物。

    單位

    Up/Down - PSU不是啟用就是關閉。

    類型

    Power - 感應器類型為「電源供應器」。

    狀態

    0 - 未發現問題。

    1 - 錯誤。

    最大值

    最小值

    最大與最小範圍閾值。

    PSU測量結果僅為UpDown

交流電電源線

提供的AC電源線僅適用於特定地區。

可用的電源線範例如下。

區域

插頭

連接器

電線

圖示

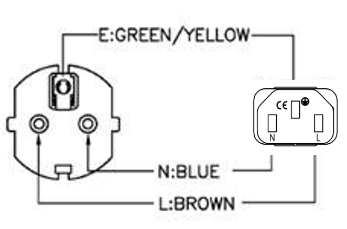

歐盟

QP-004,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

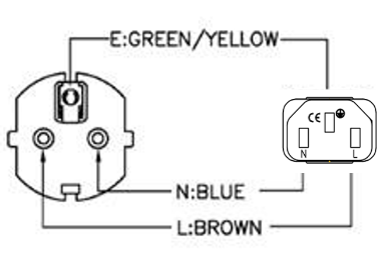

澳洲

QP-003,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

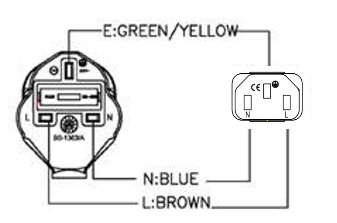

英國

QP-026,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

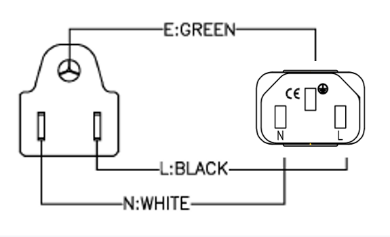

美國

QP-02,

10A

125V~

QP-007,

10A

125V~

SJT 18AWG

3C

105oC

美國

QP-02,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3C

105oC

美國

QP-055、

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3C

105oC

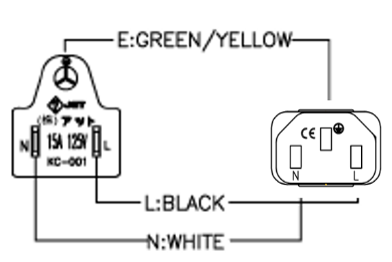

日本

QP-005,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

印度

QP-013,

16A

250V~

QP-007,

10A

250V~

3INR

3G

0.75mm2

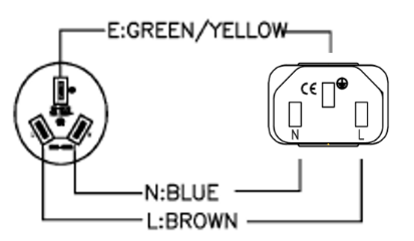

中國

QP-012,

10A

250V~

QP-007,

10A

250V~

VCTF

3G

2mm2

以色列

QP-029R,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

南非

YP-80,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

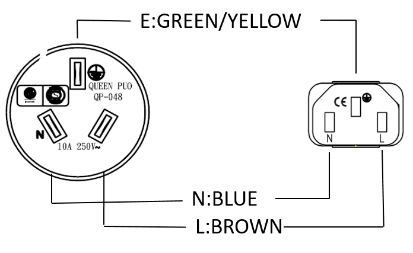

阿根廷

QP-048,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0.75mm2

更換與升級元件

設備零件可輕易更換,從而將維修時間降至最低。

您還可安裝元件來升級設備。

可與本設備搭配使用的組件和元件:

  • 伸縮滑軌

  • 網路卡

  • 收發器

  • 交流和直流電源供應器

  • 儲存裝置

  • 系統記憶體

  • 熄燈管理:在 9800 Base / 9700 Base / 9400 Base / 9300 Base / 9200 Base / 9100 Base 系列設備中,可選擇使用熄燈管理卡。

如欲索取零件、元件安裝方法等更多相關資訊,請看設備首頁sk181698

警告 - 保固和支援協議禁止您更換任何組件,但Check Point Software Technologies Ltd.指示的情況除外。
