Настройка конфигурации устройств

Начальная настройка

Ниже описаны способы первоначальной настройки, которыми можно пользоваться:

  • Интерактивный (рекомендованный способ). Выберите одно из следующего:

    • Отсканируйте QR-код, расположенный на Ярлык обслуживания и следуйте появляющимся инструкциям.

    • Отсканируйте QR-код на приветственной странице, которая поставляется в упаковке с устройством, и следуйте появляющимся инструкциям.

  • Устаревший. Подключите устройство в соответствии с инструкциями в Руководство по началу работы с устройствами 9000 .

    В разделе Set Up Your Appliance (Настройка устройства) следуйте опции 2.

    Затем настройте устройство с помощью мастера начальной настройки ОС Gaia.

    1. См. Руководство по установке и обновлению для вашей версии.

    2. B разделе Установка шлюза безопасности > Первоначальная настройка Gaia, следуйте инструкциям по использованию мастера начальной настройки.

Важно! Порядок начальной настройки Maestro см. в Руководство по началу работы Quantum Maestro .

Подключение к интерфейсу CLI устройства

Для расширенной настройки в ОС Gaia используется командная строка.

Для подключения к интерфейсу командной строки устройства используются:

  • SSH-подключение к нижнему порту интерфейса управления.

  • Последовательный консольный кабель и программное обеспечение эмуляции терминала, например PuTTY (Windows) или Minicom (Unix/Linux).

    Устройства поддерживают следующие варианты последовательного консольного подключения.

    • USB Type-C - с помощью консольного кабеля USB Type-C (входит в комплект поставки).

    • RJ45 - с помощью последовательного консольного кабеля DB9 DTE-RJ45 (входит в комплект поставки).

    Параметры подключения устройств: 9600 бит/с, 8 бит, без проверки четности, 1 стоповый бит (8N1), управление потоком - None.

    Если используются оба консольных порта (USB Type-C и RJ45), приоритетным является порт USB Type-C. Для использования порта RJ45 сначала отсоедините консольный кабель USB Type-C.

    По завершении использования порта RJ45 повторно подсоедините консольный кабель miniUSB.

    Примечание. Для использования консольного порта USB Type-C на компьютере с клиентом консоли (т. е. на ПК или ноутбуке) должен быть установлен соответствующий драйвер. Инструкции по установке и ссылку для скачивания смотрите в sk180520 и sk181698.

Запуск устройства

Подключите устройство к источнику питания и включите устройство.

Порядок запуска устройства.

Подсоединить кабели электропитания к разъемам блоков питания на задней панели.

Устройство включится.

Примечание. Если блок питания не подключен к сети электропитания, включается непрерывное звуковое предупреждение. В этом случае необходимо вставить штепсель кабеля в предназначенный разъем.

Для выключения предупреждения следует нажать красную кнопку Alarm off на задней панели устройства.

Доступные образы программного обеспечения

Устройства серии 9000 поставляются с образами программного обеспечения. См. домашнюю страницу устройства sk181698.

Возврат к предыдущему образу программного обеспечения занимает несколько минут.

Подключившись к устройству с помощью последовательной консоли, можно проследить за ходом установки образа, по завершении которой устройство будет готово к эксплуатации.

Создание сетевого объекта

Настройте шлюз безопасности/кластерный объект на сервере управления:

  1. Подключитесь к серверу управления из консоли SmartConsole.

  2. Настройте новый шлюз безопасности/кластерный объект.

    Дополнительные сведения:

  3. Настройте соответствующую политику безопасности.

  4. Установите политику управления доступом.

  5. Установите политику предотвращения угроз.

Синхронизация RAID

Устройства серии 9700/9800 поддерживают два устройства хранения данных.

  • Накопители объединены в зеркальный дисковый массив RAID-1.

    Благодаря этому устройство продолжит работу даже в случае отказа одного из накопителей.

  • Перестроение зеркального массива выполняется автоматически.

  • Оба накопителя должны относиться к одному типу накопителей.

Первая загрузка

При первой загрузке полная синхронизация накопителей может занять до шести часов.

В случае перезагрузки устройства до окончания синхронизации накопителей синхронизация начнется заново во время следующей загрузки.

Как контролировать RAID-статус накопителей из интерфейса командной строки:

  1. Подключитесь к интерфейсу командной строки на устройстве.

  2. Войдите в Gaia Clish.

  3. Выполните эту команду для диагностики RAID-статуса накопителей:

    raid_diagnostic

    Эта команда выводит на экран данные о RAID и накопителях, а также объем выполненной синхронизации в процентах.

    В устройствахсерии 9800/9700:

    • DiskID 0 - верхний накопитель (пронумерован 0 на шасси устройства).

    • DiskID 1 - нижний накопитель (пронумерован 1 на шасси устройства).

    После первой загрузки и после замены второго накопителя RAID (в строке VolumeID) показывает состояние DEGRADED (это означает, что диски не синхронизированы). Состояние DiskID:0 показывает ONLINE, а состояние DiskID:1 показывает INITIALIZING.

    После синхронизации RAID на экране (в строке VolumeID) отображается состояние RAID OPTIMAL (это означает, что диски синхронизированы). Состояния DiskID:0 и DiskID:1 показывают ONLINE.

    Пример из модели серии 9800:

    В данном примере показана полная синхронизация накопителей (размеры и марки дисков могут отличаться).

Как контролировать RAID-статус накопителей в интерфейсе портала Gaia.

  1. Войдите в интерфейс портала Gaia.

  2. На панели навигации в левой части экрана выберите пункт Maintenance > RAID Monitoring.

Как контролировать RAID-статус накопителей в SmartConsole.

  1. В левой навигационной панели щелкните Gateways & Servers.

  2. На верхней панели выбрать шлюз безопасности/кластерный объект, который представляет устройство.

  3. На нижней панели на вкладке Summary щелкните Device & License Information.

    Пример.

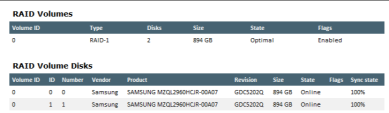

  4. Выберите RAID Volumes.

    В окне отображаются сведения об объеме и диске.

    Пример.

Проверка состояния RAID накопителей с помощью SNMP:

Настройте SNMP-ловушки для отправки сведений о RAID.

Используйте OID: 1.3.6.1.4.1.2620.1.6.7.7

Подробнее о настройке параметров SNMP на устройстве см. в Руководство администратора Gaia для вашей версии.

«Горячая замена» накопителя.

Важная информация. В устройстве должен быть хотя бы один полностью синхронизированный накопитель.

  1. Извлеките отказавший накопитель из работающего устройства.

  2. Подождите 15 секунд.

    Устройство определит, что вы извлекли накопитель.

  3. Вставьте новый накопитель.

    При необходимости можно перезапустить устройство с одним накопителем и установить новый накопитель позже.

    Устройство автоматически добавляет новый накопитель в конфигурацию RAID.
