Технические составляющие устройств серии 9000

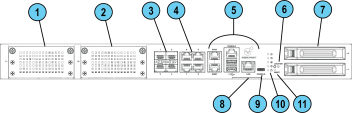

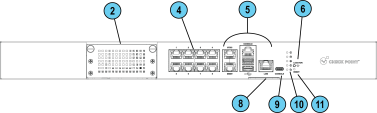

Передняя панель

Обозначения

Наименование	Компонент	Описание
1	Линейная плата расширения	В операционной системе Gaia OS на устройствах 9800 / 9700 / 9400 / 9300 этому слоту расширения присвоено имя eth1-0x. Скорости портов для поддерживаемых линейных плат на устройствах 9800 / 9700 / 9400: 1/10/25/40/100G Скорости портов для поддерживаемых линейных плат на устройстве 9300: 1/10/25G
2	Линейная плата расширения	В операционной системе Gaia OS на устройствах 9800/9700 этому слоту расширения присвоено имя eth2-0x. В операционной системе Gaia OS на устройствах 9200/9100 этому слоту расширения присвоено имя eth1-0x. Скорости портов для поддерживаемых линейных плат на устройствах 9800/9700: 1/10/25/40/100G Скорости портов для поддерживаемых линейных плат на устройствах 9200/9100: 1/10/25G
3	Встроенные оптоволоконные порты 1/10G	В операционной системе Gaia на устройствах 9800 / 9700 / 9400 этим портам присвоены имена eth1 - eth4. Примечание - В конфигурациях Maestro вы не можете использовать эти встроенные порты. Вы должны использовать только порты поддерживаемых линейных плат.
4	Встроенные порты RJ45 1G	В операционной системе Gaia OS на устройствах 9800/9700 этим портам присвоены имена eth5 - eth8. В операционной системе Gaia на устройствах 9400 / 9300 / 9200 / 9100 этим портам присвоены имена eth5 - eth12.
5	Порты устройства	Смотритераздел Порты на передней панели - используйте эти порты для подключения к устройству.
6	Кнопка Locator	Включает и выключает индикатор маячка определения местонахождения устройства.
7	2 накопителя	В устройствах серий 9700/9800: Светодиодный индикатор питания (вверху): Не светится - питание накопителя выключено Светится (зеленый) - питание накопителя включено Светодиодный индикатор активности (внизу): Не светится - питание накопителя выключено Светится (быстро мигает зеленым) - синхронизация RAID Светится (зеленый) - устройство хранения данных бездействует.
8	Ярлык обслуживания	Выдвижная карта, которая идентифицирует устройство и содержит его серийный номер и MAC-адрес. Она также содержит QR-код, который вы можете отсканировать, чтобы подключить устройство и просмотреть документацию.
9	Консольный порт	Порт USB Type-C для последовательного подключения к устройству.
10	Индикаторы устройства	См. Системные индикаторы на передней панели.
11	Сброс	Для аппаратного сброса вставьте булавку в отверстие и удерживайте ее в нажатом состоянии 5-8 секунд.

Порты на передней панели

Наименование	Компонент	Описание
1	Порт синхронизации 1G	Для синхронизации с членами кластера.
2	Консольный порт RJ45	Для последовательного подключения к устройству. См. раздел Подключение к интерфейсу CLI устройства
3	Индикатор работы порта	Не светится - порт не используется Медленное мигание (зеленый) - порт используется
4	Индикатор скорости связи	Не светится- Нет связи или скорость 1G Светится (зеленый) -скорость 10G Светится (желтый) -скорость 100G
5	Порт управления1G	Для подключения Ethernet к компьютеру удаленного управления.
6	Порты USB	Два порта USB 3.0.
7	Порт LOM 1G	Порт LOM (управления по дополнительному каналу) для подключения к плате LOM. В базовых моделях предоставляется по доп. заказу.

Системные индикаторы на передней панели

Обозначения
Наименование	Компонент	Описание
1	Питание системы	Не светится - Питание устройства выключено Светится(зеленый) - питание устройства включено.
2	Активность накопителя	Не светится- накопитель не активен Светится (желтый) - выполняется чтение/запись
3	Состояние блока питания	Не светится - питание отсутствует/статус неизвестен Желтый - обнаружена неисправность блока питания Зеленый - все блоки питания работают в штатном режиме
4	Оповещение	Не светится - Неисправности не обнаружены Мигает красным - обнаружена системная неисправность
5	Маячок для определения местоположения	Выключен - маячок для определения местоположения отключен Мигающий синий - Маячок определения местоположения включен в интерфейсе Gaia Portal или Gaia Clish. Постоянный синий цвет - Маячок определения местоположения включается с помощью кнопки Локатора Примечание - Светодиодный индикатор определения местоположения выключается той же кнопкой, что и включается.

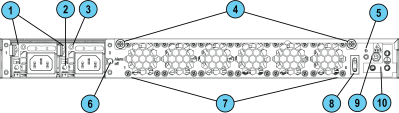

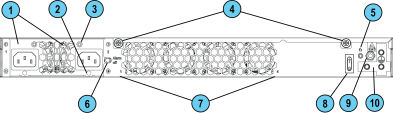

Задняя панель

Обозначения

Наименование	Компонент	Описание
1	Блоки питания	Блоки питания с функцией горячей замены. Каждый блок питания подключается к электросети. Блоки питания в операционной системе нумеруются слева направо как «Источник питания №1» (слева) и «Источник питания №2» (справа). По умолчанию базовые модели имеют только один блок питания. См. Настройка и мониторинг блоков питания.
2	Гнездо для крепления фиксатора	Вы можете использовать фиксаторадля кабеля, чтобы избежать случайного отсоединения кабеля питания.
3	Светодиодный индикатор для каждого блока питания	Не светится - Шнур питания не подключен ни к одному из блоков питания устройства. Зеленый - Устройство включено. Мигает зеленым - Кабели питания подключены ко всем блокам питания, но устройство выключено. Желтый - К блоку питания не подключен кабель питания, но другие блоки питания в устройстве подключены к кабелю питания. Мигает желтым цветом - сигнализирует об аппаратной проблеме (превышение температуры, мощности или тока, недостаточная скорость вентилятора), которая может вызвать ошибку в работе блока питания. Быстро мигает зеленым цветом - выполняется обновление прошивки блока питания
4	Винты с накатанной головкой для снятия верхней крышки	Ослабьте винты, чтобы снять верхнюю крышку с устройства.
5	Индикатор местоположения	Не светится - маячок для определения местоположения отключен Мигающий синий - Маячок определения местоположения включен в интерфейсе Gaia Portal или Gaia Clish. Постоянный синий цвет - Маячок определения местоположения включается с помощью кнопки Локатора Примечание - Светодиодный индикатор определения местоположения выключается той же кнопкой, что и включается.
6	Кнопка отключения звукового сигнала для блоков питания	Если кабель блока питания не подключен к сети электропитания, включается непрерывное звуковое предупреждение. Звуковой сигнал отключается нажатием этой кнопки. Внимание: этой кнопкой можно воспользоваться непосредственно после включения устройства.
7	Вентиляторные модули охлаждения	Блоки пронумерованы слева направо; в устройствах серии 9800/9700 `1` - самый левый, а `6` - самый правый. Блоки пронумерованы слева направо; в устройствах серии 9400 / 9300 / 9200 / 9100 `1` - самые левые, а `4` - самый правый.
8	Главный переключатель питания	Если устройство выключено, нажатие выключателя включает его. Когда устройство включено, нажмите и отпустите этот переключатель, чтобы запустить процесс штатного завершения работы. Удержание этого переключателя в течение 4 секунд вызывает принудительное выключение питания.
9	Антистатический заземляющий вывод	При обслуживании устройства подсоединить антистатический браслет к этому выводу.
10	Металлическая заземляющая пластина	Используется для подключения заземляющего наконечника.

Заземление устройства

Прежде чем начать, убедитесь, что у вас есть следующие предметы:

Два винта заземления (маркированы в мешочке с надписью GND-винты (2) в упаковке с монтажным комплектом).
Заземляющий наконечник с двумя отверстиями, указанный в стандарте UL, аналогичен Panduit LCD1-38D-E.
Медный заземляющий провод 12 AWG (цвет изоляции должен быть зеленым и желтым в соответствии с требованиями IEC/UL 62368-1 CL5.6.2.2 или цвет изоляции должен соответствовать местным электротехническим нормам).
Конструкция заземления должна соответствовать требованиям страны или местным электротехническим нормам.
Инструмент для обжима проводов, подходящий для типа заземляющего наконечника.
Отвертка, подходящая для винтов заземления.

Подготовка:

Вставьте провод заземления в наконечник.
С помощью обжимного инструмента закрепите наконечник на проводе заземления.
Поместите отвертку рядом с задней панелью устройства.
Закрепите два винта заземления рядом с задней панелью устройства.

Процедура:

На задней панели устройства найдите металлическую пластину заземления (крайнюю справа).
Прикрепите заземляющий наконечник к заземляющей пластине.

Вы можете прикрепить его вертикально или горизонтально.
Убедитесь, что два отверстия в заземляющем разъеме совпадают с соответствующими отверстиями в заземляющей пластине.
Вставьте первый винт заземления в одно из отверстий в заземляющем наконечнике так, чтобы он входил в соответствующее отверстие в заземляющей пластине.
С помощью отвертки затяните первый винт (максимальный момент затяжки - 6 кгс·см).
Вставьте второй винт заземления во второе отверстие в заземляющем наконечнике так, чтобы он входил в соответствующее отверстие в заземляющей пластине.
С помощью отвертки затяните второй винт (максимальный момент затяжки - 6 кгс·см).

Установка фиксатора кабеля электропитания

Вы можете использовать ограничитель для кабеля питания, чтобы предотвратить случайное отсоединение кабеля питания:

Обозначения
Наименование	Описание
1	Крепление фиксатора
2	Петля для кабеля
3	Ушко фиксатора
4	Полоска фиксатора

Схемы для различных моделей устройств:

9800 / 9700 / 9400 / 9300	9200 / 9100

Обозначения
Наименование	Описание
1	Гнездо для крепления фиксатора
2	Разъем питания

Порядок установки фиксатора кабеля электропитания:

Отсоединить кабель электропитания, если он подсоединен к блоку питания.
Найти гнездо для крепления фиксатора над разъемом питания.
Расположить фиксатор петлей к разъему питания.
Вставить крепление фиксатора в гнездо до щелчка.
Подсоединить кабель электропитания к разъему питания.
Потянуть ушко в сторону, чтобы можно было двигать петлю по полоске фиксатора.
Передвинуть петлю, чтобы ее можно было накрутить на кабель электропитания, как показано на следующем рисунке.
Вставить свободный конец петли в ее гнездо и затянуть петлю плотно на кабеле электропитания.

Проверить надежность крепления петли и фиксации кабеля электропитания.

9800 / 9700 / 9400 / 9300	9200 / 9100

Управление по дополнительному каналу

Плата управления по дополнительному каналу (LOM) Check Point позволяет удаленно управлять устройствами Check Point с помощью выделенного канала управления. Управление по дополнительному каналу также доступно, если устройство выключено или не отвечает. При этом устройство должно быть подключено к источнику питания.

Подробнее об управлении по дополнительному каналу: Руководство по администрированию платы управления по дополнительному каналу (LOM) на базе HTML5

Двойной BIOS с резервированием

Для обеспечения отказоустойчивости системы в случае неисправности BIOS, устройства комплектуются двойными образами BIOS с резервированием.

В случае неисправности BIOS для загрузки устройства будет использован доступный только для чтения резервный образ BIOS, обеспечивающий полное восстановление функциональности устройства.

Эти уведомления появляются в случае неисправности BIOS.

На передней панели устройства индикатор оповещения мигает красным цветом.
На странице портала Gaia Maintenance > Hardware Health появляется информация об ошибке в работе датчика BIOS - Invalid, состояние Off.

Пример (на примере устройства 9800):

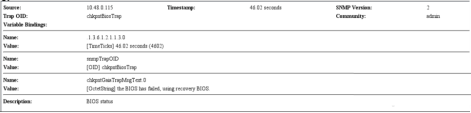

Отправляется сообщение SNMP-ловушки (если ловушка biosFailure была настроена в интерфейсе Gaia Portal или Gaia Clish).

Пример.

Для восстановления работы BIOS см. sk108517 или обратитесь в Поддержка Check Point . До завершения восстановления BIOS устройство сохраняет все свои функции. Примечание: загрузка в режиме восстановления BIOS может занять несколько минут.

Настройка и мониторинг блоков питания

В различных моделях устройств поддерживаются следующие варианты конфигурации различных типов блоков питания:

Тип блока питания	9800 Plus 9700 Plus 9400 Plus 9300 Plus	9800 Base 9700 Base 9400 Base 9300 Base	9200 Plus 9200 Base 9100 Plus 9100 Base
Блок питания переменного тока	2 блока питания	1 блок питания (второй блок питания доступен по доп. заказу)	2 внутренних блока питания
Блок питания постоянного тока	2 блока питания	1 блок питания (второй блок питания доступен по доп. заказу)	Не применимо

Тип блока питания

9800 Plus

9700 Plus

9400 Plus

9300 Plus

9800 Base

9700 Base

9400 Base

9300 Base

9200 Plus

9200 Base

9100 Plus

9100 Base

Блок питания переменного тока

2 блока питания

1 блок питания (второй блок питания доступен по доп. заказу)

2 внутренних блока питания

Блок питания постоянного тока

2 блока питания

1 блок питания (второй блок питания доступен по доп. заказу)

Не применимо

Важно - Все блоки питания устройства должны быть одного типа: либо все переменного, либо все постоянного тока.

Важно - При использовании блоков питания постоянного тока источник питания постоянного тока должен быть надежно заземлен.

	Светодиод блока питания	Светодиодный индикатор тревоги	Сигнал тревоги SNMP
Когда блок питания работает правильно	Зеленый (блок питания переменного тока) Синий (блок питания постоянного тока)	Не мигает из-за проблемы с блоком питания (также может мигать из-за других ошибок)	Отсутствие SNMP-сигнала тревоги
Когда блок питания работает неправильно	Желтый (блок питания переменного тока) Красный (блок питания постоянного тока)	Мигает из-за неисправности блока питания	Отправляется сигнал тревоги SNMP

Светодиод блока питания

Светодиодный индикатор тревоги

Сигнал тревоги SNMP

Когда блок питания работает правильно

Зеленый (блок питания переменного тока)

Синий (блок питания постоянного тока)

Не мигает из-за проблемы с блоком питания
(также может мигать из-за других ошибок)

Отсутствие SNMP-сигнала тревоги

Когда блок питания работает неправильно

Желтый (блок питания переменного тока)

Красный (блок питания постоянного тока)

Мигает из-за неисправности блока питания

Отправляется сигнал тревоги SNMP

Как контролировать блоки питания из интерфейса командной строки CLI:

Подключитесь к интерфейсу командной строки на устройстве.
Войдите в Gaia Clish.

Выполните

show sysenv ps

Пример вывода с устройства 9800:

Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

Где:

Столбец	Описание
`Name`	Power Supply #1 - блок питания в верхнем отсеке блоков питания. Power Supply #2 - блок питания в нижнем отсеке блоков питания.
`Value`	Up - отсек для блока питания содержит блок питания и подключен. Down - блок питания установлен в отсек, но он не подключен к питанию. Empty - в отсеке нет блока питания. Dummy - в отсек блока питания установлена заглушка. Базовые модели, оснащенные только 1 блоком питания, имеют фиктивную заглушку во 2-м блоке питания.
`Unit`	Up/Down - блоки питания либо подключены, либо не подключены.
`Type`	Power - тип датчика: «блок питания».
`Status`	0 - проблемы не обнаружены. 1 - ошибка.
`Maximum` `Minimum`	Максимальное и минимальное пороговые значения. Для блоков питания указывается только значение Up или Down, т. е. подключен или не подключен.

Кабели питания переменного тока

Поставляемые кабели питания переменного тока зависят от географического региона.

Вот некоторые из доступных кабелей питания.

Регион	Заглушка	Соединитель	Кабель

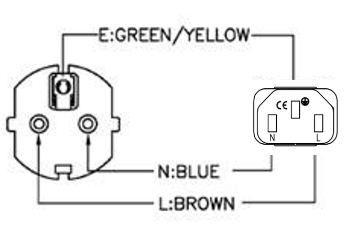

EU	QP-004, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

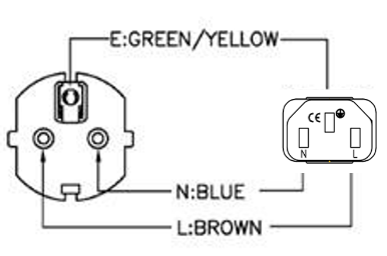

Австралия	QP-003, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

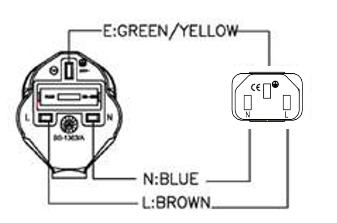

Великобритания	QP-026, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

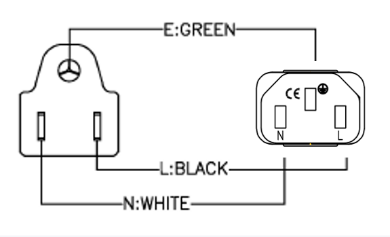

US	QP-02, 10 А 125 В~	QP-007, 10 А 125 В~	SJT 18AWG 3C 105^oC
US	QP-02, 15A 125 В~	QP-007, 15A 125 В~	SJT 14AWG 3C 105^oC
US	QP-055, 15A 125 В~	QP-007, 15A 125 В~	SJT 14AWG 3C 105^oC
Япония	QP-005, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Индия	QP-013, 16 А 250 В~	QP-007, 10 А 250 В~	3INR 3G 0,75 мм²

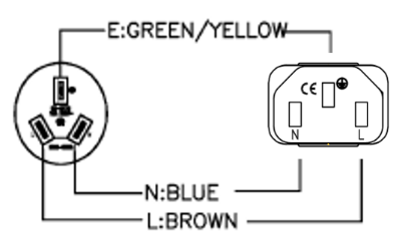

Китай	QP-012, 10 А 250 В~	QP-007, 10 А 250 В~	VCTF 3G 2 мм²
Израиль	QP-029R, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Южная Африка	YP-80, 16 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²
Аргентина	QP-048, 10 А 250 В~	QP-007, 10 А 250 В~	HO5VV-F 3G 0,75 мм²

Регион

Заглушка

Соединитель

Кабель

Схема

QP-004,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Австралия

QP-003,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Великобритания

QP-026,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

QP-02,

10 А

125 В~

QP-007,

10 А

125 В~

SJT 18AWG

105^oC

QP-02,

15A

125 В~

QP-007,

15A

125 В~

SJT 14AWG

105^oC

QP-055,

15A

125 В~

QP-007,

15A

125 В~

SJT 14AWG

105^oC

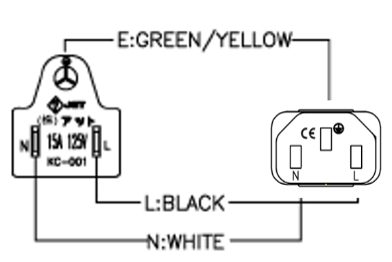

Япония

QP-005,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Индия

QP-013,

16 А

250 В~

QP-007,

10 А

250 В~

3INR

0,75 мм²

Китай

QP-012,

10 А

250 В~

QP-007,

10 А

250 В~

VCTF

2 мм²

Израиль

QP-029R,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Южная Африка

YP-80,

16 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

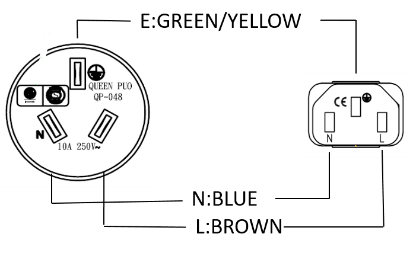

Аргентина

QP-048,

10 А

250 В~

QP-007,

10 А

250 В~

HO5VV-F

0,75 мм²

Замена и обновление компонентов

В устройствах используются быстросменные компоненты, что позволяет сократить время простоя.

Некоторые компоненты устанавливаются при модернизации устройства.

В устройство можно устанавливать следующие детали и компоненты:

Телескопические направляющие
Линейные платы
Трансиверы
Блоки питания постоянного и переменного тока
Накопители
Системная память
Управление выключением света - В устройствах серии 9800 Base / 9700 Base / 9400 Base / 9300 Base / 9200 Base / 9100 Base плата LOM предоставляется по доп. заказу.

Дополнительные сведения о том, как установить эти детали и комплектующие, приведены на домашней странице устройства sk181698.

Внимание! На протяжении гарантийного срока и периода действия соглашений о технической поддержке замена и установка деталей допускается только с разрешения Check Point Software Technologies Ltd.
