Hardware de Dispositivos 9000

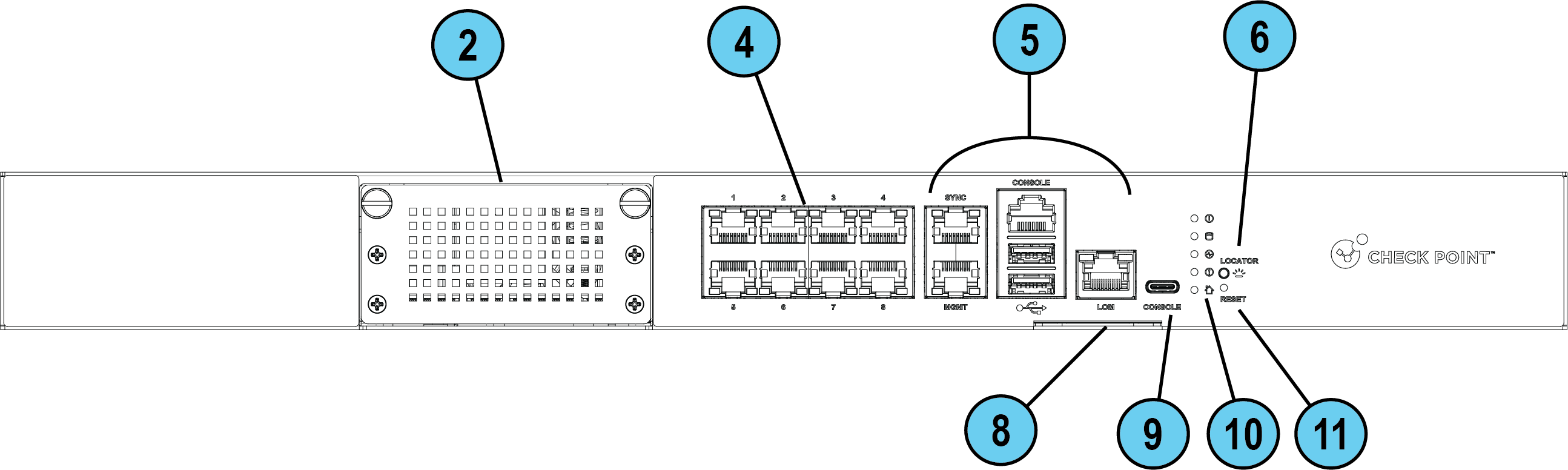

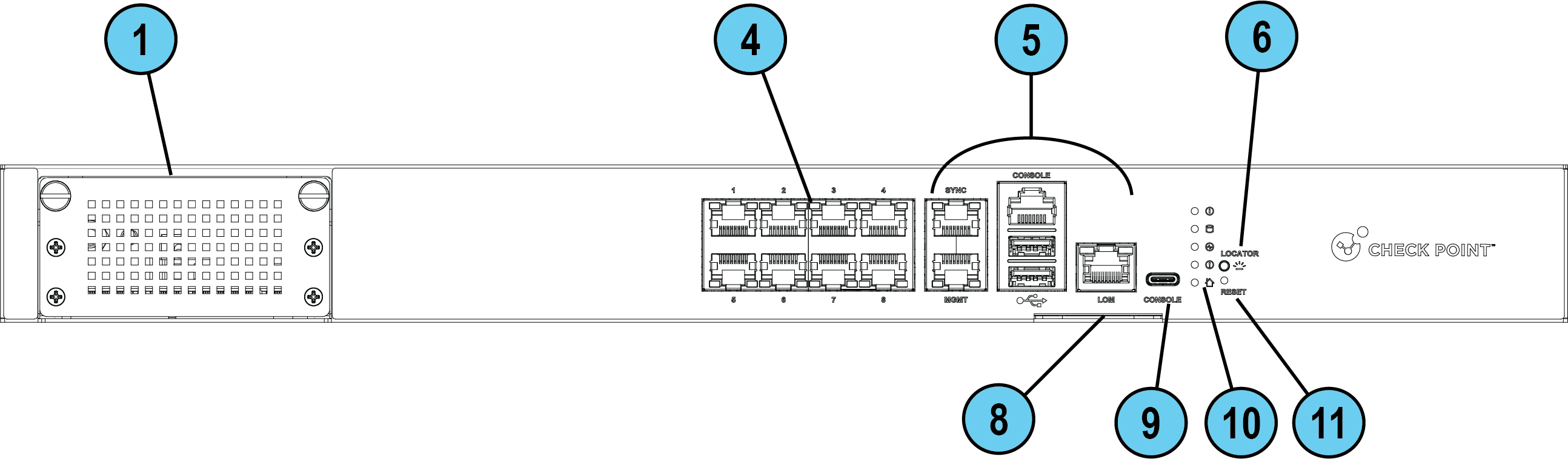

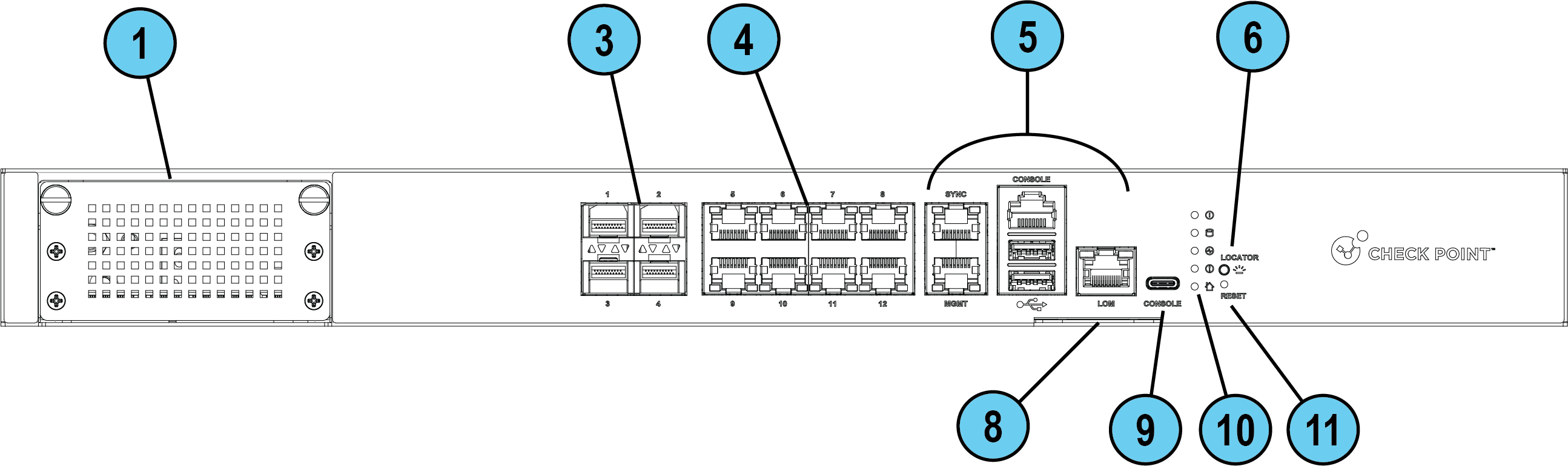

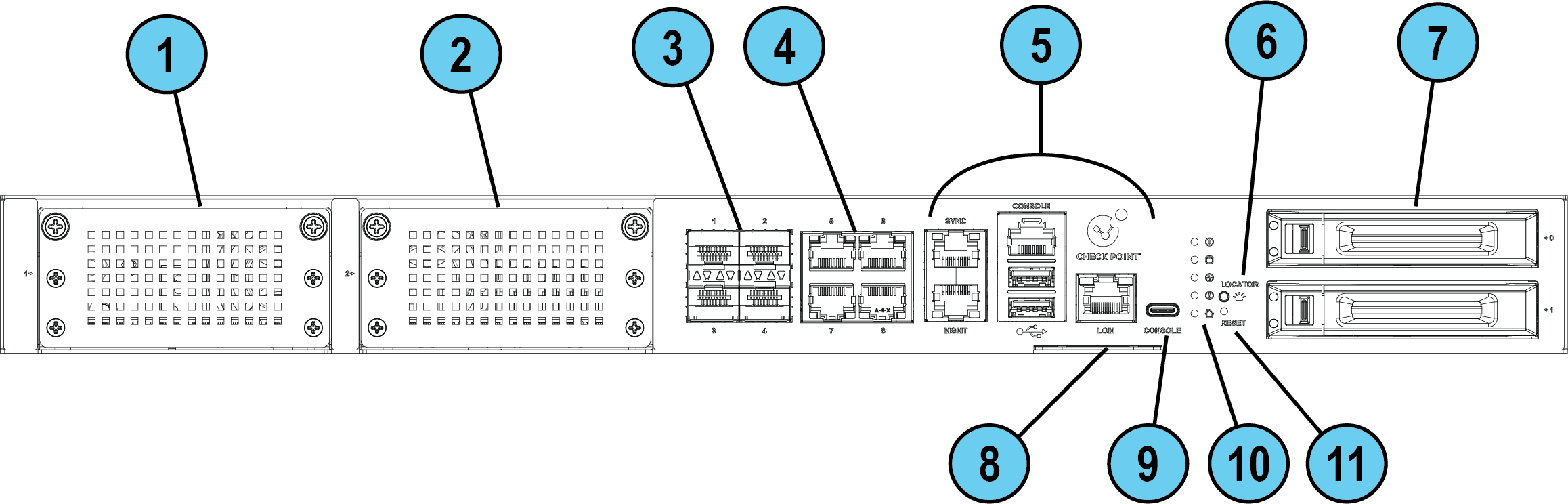

Panel Frontal

Leyenda

Elemento	Componente	Descripción
1	Tarjeta de expansión	En el sistema operativo Gaia de los dispositivos 9800 / 9700 / 9400 / 9300, esta ranura de expansión tiene asignada eth1-0x. Las velocidades de puerto para las tarjetas de línea compatibles con los dispositivos 9800 / 9700 / 9400 son: 1/10/25/40/100G Las velocidades de puerto para las tarjetas de línea compatibles con el dispositivo 9300 son: 1/10/25G
2	Tarjeta de expansión	En el sistema operativo Gaia del dispositivo 9800 / 9700, esta ranura de expansión tiene asignada eth2-0x. En el sistema operativo Gaia del dispositivo 9200 / 9100, esta ranura de expansión tiene asignada eth1-0x. Las velocidades de puerto de las tarjetas de línea compatibles con los dispositivos 9800 / 9700 son: 1/10/25/40/100G Las velocidades de puerto para las tarjetas de línea compatibles en los dispositivos 9200 / 9100 son: 1/10/25G
3	Puertos de fibra 1/10G integrados	En el sistema operativo Gaia del dispositivo 9800 / 9700 / 9400, estos puertos tienen asignados eth1 - eth4. Nota: en las configuraciones Maestro, no se pueden utilizar estos puertos integrados. Sólo debe utilizar los puertos de las tarjetas de línea compatibles.
4	Puertos RJ45 1G integrados	En el sistema operativo Gaia del dispositivo 9800 / 9700, estos puertos tienen asignados eth5 - eth8. En el sistema operativo Gaia del dispositivo 9400 / 9300 / 9200 / 9100, estos puertos tienen asignados eth5 - eth12.
5	Puertos del dispositivo	Consulte Puertos del panel frontal - Utilice estos puertos para conectarse con el dispositivo.
6	Botón localizador	Enciende y apaga el LED de señalización de la localización en el dispositivo.
7	2 Dispositivos de almacenamiento	En dispositivos 9700 / 9800: LED de Encendido (en la parte superior): Apagada: la alimentación del dispositivo de almacenamiento está apagada Encendido (en verde): la alimentación del dispositivo de almacenamiento está encendida LED de Actividad (en la parte inferior): Apagada: la alimentación del dispositivo de almacenamiento está apagada Encendido (parpadeo rápido en Verde) - Sincronización RAID Encendido (Verde) - Dispositivo de almacenamiento inactivo
8	Etiqueta de servicio	Una tarjeta deslizante que identifica el dispositivo y muestra su número de serie y dirección MAC. También contiene un código QR que puede escanear para incorporar en el dispositivo y ver la documentación.
9	Puerto de consola	Un puerto USB tipo C para una conexión en serie al dispositivo.
10	Indicadores LED del sistema	Consulte LED del sistema en el panel frontal.
11	Restablecer	Insertar un alfiler durante 5 a 8 segundos para realizar una reinicialización de hardware.

Puertos del panel frontal

Elemento	Componente	Descripción
1	Puerto de Sincronización 1G	Sincronizar con miembros del clúster.
2	Puerto de la consola RJ45	Para una conexión en serie al dispositivo. Consulte Conexión a la CLI del Dispositivo
3	Indicador LED de actividad de puertos	Apagado - Sin actividad Intermitencia lenta (verde): actividad
4	Indicador LED de velocidad del enlace	Apagado - Sin Enlace o Enlace 1G Encendido (Verde) - Enlace 10G Encendido (Ámbar) - Enlace 100G
5	Puerto de Gestión 1G	Para una conexión Ethernet a un ordenador de administración remota.
6	Puertos USB	2 puertos USB 3.0.
7	Puerto LOM 1G	Puerto LOM (administración automatizada) para conectarse con la tarjeta LOM. Opcional en modelos Base.

LED del sistema en el panel frontal

Leyenda
Artículo	Componente	Descripción
1	Alimentación del sistema	Apagado - El Dispositivo está apagado Encendido (Verde) - El Dispositivo está encendido
2	Actividad del dispositivo de almacenamiento	Apagado - Sin actividad del dispositivo de almacenamiento Encendido (ámbar) - Actividad de lectura/escritura
3	Estado de la fuente de alimentación	Apagado: sin alimentación/sin estado Ámbar - Fallo detectado en la fuente de alimentación Verde - Todas las fuentes de alimentación funcionan correctamente
4	Alerta	Apagado - No se han detectado fallos Rojo parpadeante - Se ha detectado un fallo del sistema
5	Baliza de la localización	Apagado - Baliza de localización apagada Azul parpadeante - La baliza de localización se enciende en Gaia Portal o Gaia Clish Azul fijo - La baliza de localización se enciende con el botón Localizador Nota - Apague el LED de la baliza de localización del mismo modo que lo encendió.

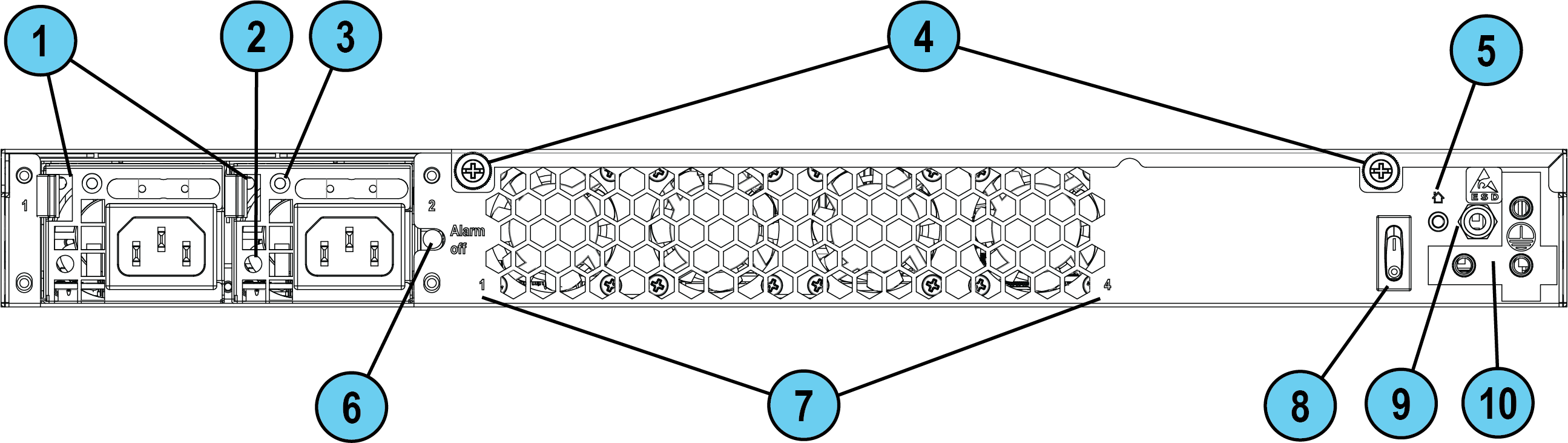

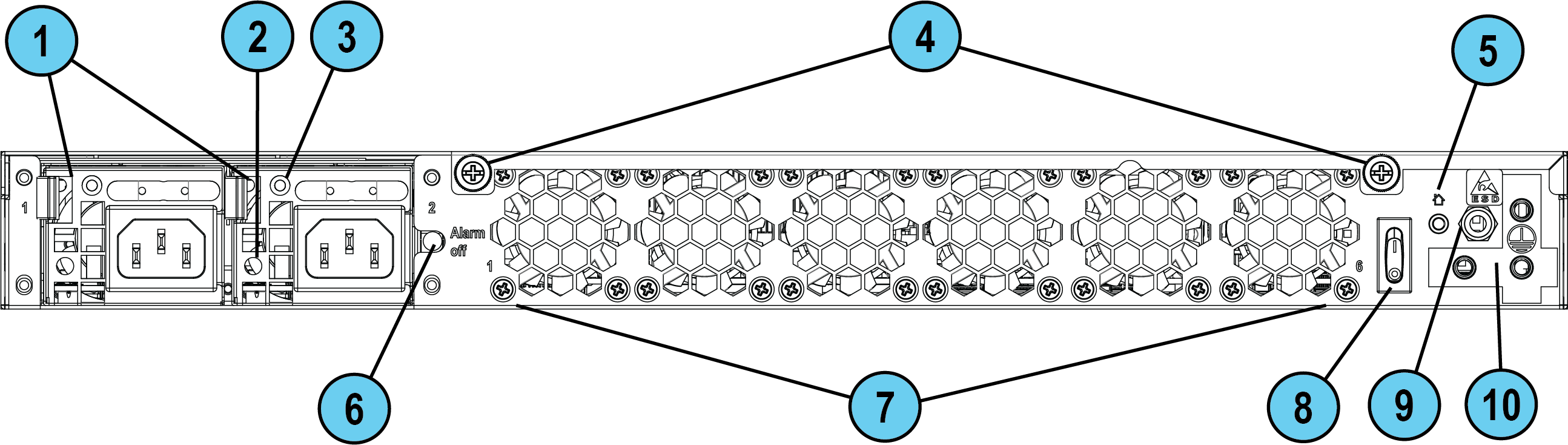

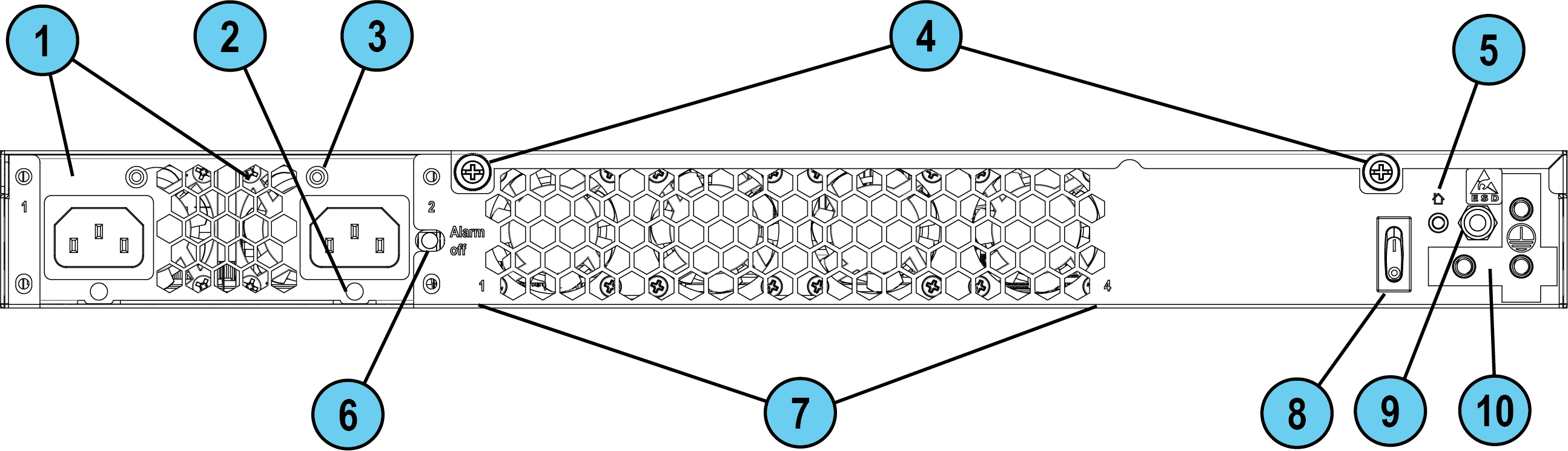

Panel posterior

Leyenda

Elemento	Componente	Descripción
1	Unidades de la fuente de alimentación	Unidades de fuente de alimentación (PSU) que puede intercambiar en caliente. Cada PSU se conecta a una toma de corriente. Las Fuentes de Alimentación están numeradas de izquierda a derecha en el Sistema Operativo como "Fuente de Alimentación № 1" (izquierda) y "Fuente de Alimentación № 2" (derecha). Por defecto, los modelos Base sólo tienen una Fuente de Alimentación. Consulte Supervisión y configuración de la fuente de alimentación (PSU).
2	Ranura de la banda de retención	Puede utilizar sujetacables para evitar la extracción accidental del cable de alimentación.
3	Indicador LED para cada unidad de fuente de alimentación	Apagado - No hay ningún cable de alimentación conectado a ninguna de las Fuentes de Alimentación del dispositivo Verde - El Dispositivo está encendido Verde parpadeante - Los cables de alimentación están conectados a todas las Fuentes de Alimentación, pero el dispositivo está apagado Ámbar - No hay ningún cable de alimentación conectado a la Fuente de Alimentación, pero otras Fuentes de Alimentación del dispositivo están conectadas a un cable de alimentación Ámbar intermitente - advertencia sobre un problema de hardware (alta temperatura, alta potencia, alta corriente, ventilador lento) que puede provocar un problema con la fuente de alimentación Verde con parpadeo rápido - PSU actualizando el Firmware
4	Tornillos de mariposa para desmontar la tapa superior	Afloje los tornillos para retirar la cubierta superior del dispositivo.
5	LED de localización	Apagado - Baliza de localización apagada Azul parpadeante - La baliza de localización se enciende en Gaia Portal o Gaia Clish Azul fijo - La baliza de localización se enciende con el botón Localizador Nota - Apague el LED de la baliza de localización del mismo modo que lo encendió.
6	Botón Alarm Off (apagado de alarma) para unidades de fuente de alimentación	Si hay un cable de alimentación no conectado a la toma de corriente, una alarma suena continuamente. Presione este botón para apagarla. Tenga en cuenta que este botón comienza a funcionar inmediatamente después de encender el dispositivo.
7	Unidades de ventiladores de refrigeración	Las unidades se numeran de izquierda a derecha; en los dispositivos 9800 / 9700, `1` está en el extremo izquierdo y `6` en el extremo derecho. Las unidades se numeran de izquierda a derecha; en los dispositivos 9400 / 9300 / 9200 / 9100, `1` está en el extremo izquierdo y `4` en el extremo derecho.
8	Interruptor de alimentación principal	Cuando el dispositivo se apaga, el dispositivo se enciende. Cuando el dispositivo está encendido, al presionar y soltar el interruptor se iniciará un proceso de apagado ordenado. Alternativamente, mantener presionado el interruptor durante 4 segundos fuerza el apagado de la máquina.
9	Enchufe de conexión a tierra ESD	Al efectuar un mantenimiento del dispositivo, conectar a este enchufe una muñequera antiestática ESD.
10	Placa metálica de conexión a tierra	Sirve para conectar el terminal de tierra.

Conexión a tierra del Dispositivo

Antes de comenzar, asegúrese de que dispone de estos elementos:

Dos tornillos de conexión a tierra (marcados en una bolsa etiquetada como Tornillos GND (2) en la bolsa del Kit de Montaje).
Un terminal de conexión a tierra de dos orificios homologado por UL, similar al Panduit LCD1-38D-E.
Cable de conexión a tierra de cobre 12 AWG (el color del aislamiento debe ser verde y amarillo para cumplir el requisito IEC/UL 62368-1 CL5.6.2.2 o el color del aislamiento debe cumplir la normativa local).
Diseño de conexión a tierra que cumpla los códigos eléctricos nacionales o locales.
Una herramienta para engarzar cables adecuada para el tipo de terminal de conexión a tierra.
Un destornillador adecuado para los tornillos de conexión a tierra.

Requisitos previos:

Inserte el cable de conexión a tierra en el terminal (conector).
Utilice la herramienta de engaste para engarzar el terminal en el cable de conexión a tierra.
Coloque el destornillador cerca del panel trasero del dispositivo.
Coloque los dos tornillos de conexión a tierra cerca del panel posterior del dispositivo.

Procedimiento:

En el panel trasero del dispositivo, localice la placa metálica de conexión a tierra (en el extremo derecho).
Conecte la terminal de conexión a tierra a la placa de conexión a tierra.

Puede fijarlo vertical u horizontalmente.
Asegúrese de que los dos orificios de la placa de conexión a tierra estén alineados con los orificios correspondientes de la placa de conexión a tierra.
Inserte el primer tornillo de conexión a tierra a través de uno de los orificios del terminal de conexión a tierra de modo que entre en el orificio correspondiente en la placa de conexión a tierra.
Utilice un destornillador para apretar el primer tornillo (par máximo de 6 kgf.cm).
Inserte el segundo tornillo de conexión a tierra a través del segundo orificio en la terminal de conexión a tierra de modo que entre en el orificio correspondiente en la placa de conexión a tierra.
Utilice un destornillador para apretar el segundo tornillo (par máximo de 6 kgf.cm).

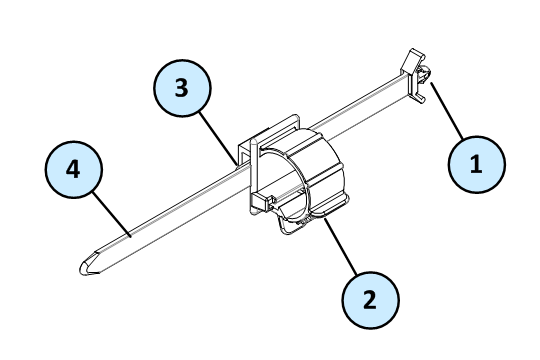

Para instalar el mecanismo de sujeción del cable de alimentación:

Puede utilizar la sujeción del cable de alimentación para evitar la extracción accidental del cable de alimentación:

Leyenda
Artículo	Descripción
1	Anclaje de retención
2	Lazo para cable
3	Pestaña de la banda de retención
4	Banda de retención

Diagramas de diferentes modelos de dispositivos:

9800 / 9700 / 9400 / 9300	9200 / 9100

Leyenda
Artículo	Descripción
1	Ranura de la banda de retención
2	Entrada de la fuente de alimentación

Para instalar el retén del cable de alimentación:

Si hay un cable de alimentación conectado a la entrada de la fuente de alimentación, desconéctelo.
Busque la ranura de la banda de retención encima de la entrada de la fuente de alimentación.
Asegúrese de que el lazo para cable del mecanismo de sujeción esté frente a la entrada de la fuente de alimentación.
Inserte en la ranura el anclaje de la banda de retención hasta que encaje y se trabe.
Conecte el cable de alimentación a la entrada de la fuente de alimentación.
Tire de la pestaña del mecanismo de sujeción hacia al costado, para desplazar el lazo del cable en la tira de sujeción.
Mueva el lazo para cable hasta que pueda colocarlo alrededor del cable de alimentación, tal como se muestra en la figura siguiente.
Inserte el lado abierto del lazo para cables en la ranura del lazo, hasta que quede sujeto contra el cable de alimentación.

Asegúrese de que el lazo para cable esté sujeto y que el cable de alimentación no se puede desconectar.

9800 / 9700 / 9400 / 9300	9200 / 9100

Lights Out Management

La tarjeta Lights Out Management (LOM) de Check Point le permite utilizar un canal de administración dedicado para el control remoto de dispositivos de Check Point. La administración automatizada (LOM) también puede funcionar cuando el dispositivo está apagado o no responde. No obstante, el dispositivo debe estar conectado a una fuente de corriente.

Para obtener más información acerca de la administración automatizada, consulte Guía de administración de tarjetas basada en HTML5 de Lights Out Management (LOM) .

BIOS dual redundante

Para garantizar una adecuada robustez en caso de fallo del BIOS, los dispositivos están equipados con imágenes BIOS duales y redundantes.

En caso de falla del BIOS en un dispositivo, este arrancará desde una imagen BIOS de recuperación de solo lectura, que posibilita la funcionalidad completa del dispositivo.

Estas notificaciones aparecen en caso de una falla del BIOS:

El LED de alerta del dispositivo en el panel frontal parpadea en rojo.

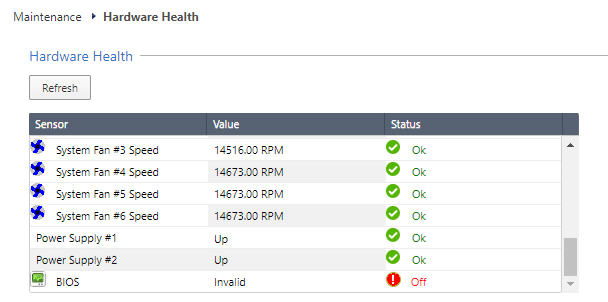

La página del portal de Gaia > Maintenance > Hardware Health muestra que el sensor del BIOS es Invalid y que su estado es Off.

Ejemplo (de un dispositivo 9800):

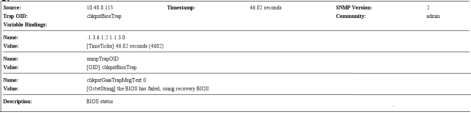

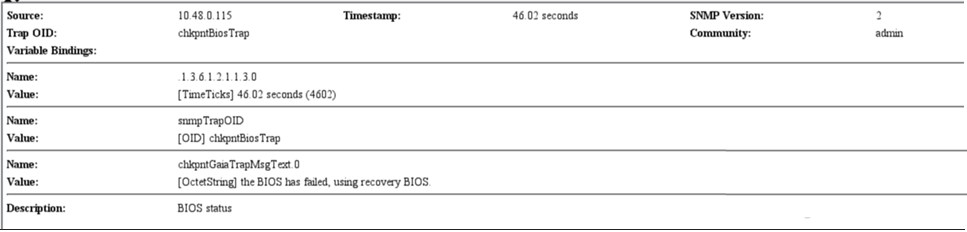

Se envía un mensaje de captura de SNMP (si se ha configurado la captura de biosFailure en el portal de Gaia o en el clish de Gaia).

Ejemplo:

Para recuperarse de un fallo del BIOS consulte sk108517 o póngase en contacto con Soporte técnico de Check Point . El dispositivo es plenamente funcional hasta que se complete la recuperación de la BIOS. Tenga en cuenta que el arranque en modo recuperación del BIOS puede tardar unos minutos.

Supervisión y configuración de la fuente de alimentación (PSU)

Estas son las configuraciones de PSU admitidas en función de los modelos de dispositivo y los tipos de PSU:

Tipo de PSU	9800 Plus 9700 Plus 9400 Plus 9300 Plus	9800 Base 9700 Base 9400 Base 9300 Base	9200 Plus 9200 Base 9100 Plus 9100 Base
PSU DE CA	2 PSU	1 Fuente de Alimentación (la segunda fuente es opcional)	2 Fuentes de Alimentación internas
PSU DE CC	2 PSU	1 Fuente de Alimentación (la segunda fuente es opcional)	NO DISP.

Tipo de PSU

9800 Plus

9700 Plus

9400 Plus

9300 Plus

9800 Base

9700 Base

9400 Base

9300 Base

9200 Plus

9200 Base

9100 Plus

9100 Base

PSU DE CA

2 PSU

1 Fuente de Alimentación (la segunda fuente es opcional)

2 Fuentes de Alimentación internas

PSU DE CC

2 PSU

1 Fuente de Alimentación (la segunda fuente es opcional)

NO DISP.

Importante - Todas las Fuentes de Alimentación de un dispositivo deben ser del mismo tipo: todas de CA o todas de CC.

Importante - Al utilizar Fuentes de Alimentación de CC, la fuente de alimentación de CC debe estar conectada a tierra de forma fiable.

	LED DE FUENTE DE ALIMENTACIÓN	Indicador LED de alerta	Alarma SNMP
Cuando una Fuente de Alimentación funciona correctamente	Verde (Fuente de Alimentación de CA) Azul (Fuente de Alimentación de CC)	No parpadea debido a un problema de la Fuente de Alimentación (podría seguir parpadeando debido a otros errores)	Sin alarma SNMP
Cuando una Fuente de Alimentación no funciona correctamente	Ámbar (Fuente de Alimentación de CA) Rojo (Fuente de Alimentación de CC)	Parpadea debido a un problema con la Fuente de Alimentación	Se envía una alarma SNMP

LED DE FUENTE DE ALIMENTACIÓN

Indicador LED de alerta

Alarma SNMP

Cuando una Fuente de Alimentación funciona correctamente

Verde (Fuente de Alimentación de CA)

Azul (Fuente de Alimentación de CC)

No parpadea debido a un problema de la Fuente de Alimentación
(podría seguir parpadeando debido a otros errores)

Sin alarma SNMP

Cuando una Fuente de Alimentación no funciona correctamente

Ámbar (Fuente de Alimentación de CA)

Rojo (Fuente de Alimentación de CC)

Parpadea debido a un problema con la Fuente de Alimentación

Se envía una alarma SNMP

Para monitorear las PSU en la CLI:

Conéctese a la línea de comandos del dispositivo.
Inicie sesión en el clish de Gaia.

Ejecutar:

show sysenv ps

Ejemplo de salida de un dispositivo 9800:

Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

Donde:

Columna	Descripción
`Name`	Power Supply #1 - La PSU en la ranura de PSU superior. Fuente de alimentación n.º 2 - la PSU en la ranura de PSU inferior.
`Value`	Up - La ranura de la PSU contiene una PSU y está activada. Down - la ranura de la PSU contiene una PSU pero no está conectada a una PSU. Empty - No hay nada en la ranura de la PSU. Dummy - La ranura de la PSU contiene un relleno ficticio. Los modelos base con sólo 1 Fuente de Alimentación tienen un relleno ficticio en la segunda Fuente de Alimentación.
`Unit`	Up/Down - las PSU están Up o Down.
`Type`	Alimentación - el tipo de sensor es "fuente de alimentación".
`Status`	0 - No se encontraron problemas. 1 - Error.
`Maximum` `Minimum`	Los umbrales máximo y mínimo. Las PSU solo se miden como Up o Down.

Cables de Alimentación de CA

Los cables de alimentación de CA suministrados son específicos de la región geográfica.

Estos son algunos de los cables de alimentación disponibles.

Región	Enchufe	Connector	Cable

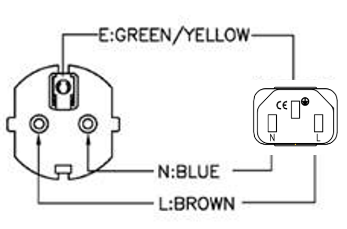

EU	QP-004, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

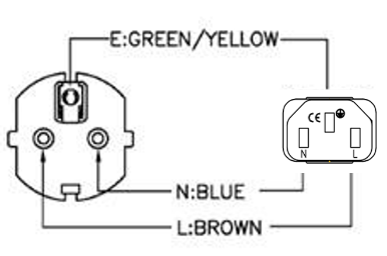

Australia	QP-003, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

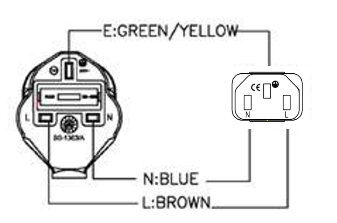

REINO UNIDO	QP-026, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

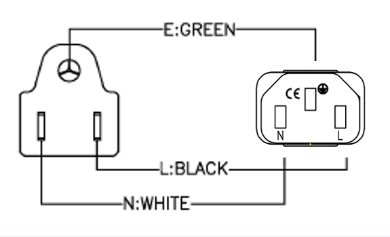

EE.UU.	QP-02, 10A 125V~	QP-007, 10A 125V~	SJT 18AWG 3C 105^oC
EE.UU.	QP-02, 15A 125V~	QP-007, 15A 125V~	SJT 14AWG 3C 105^oC
EE.UU.	QP-055, 15A 125V~	QP-007, 15A 125V~	SJT 14AWG 3C 105^oC
Japón	QP-005, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
India	QP-013, 16A 250V~	QP-007, 10A 250V~	3INR 3G 0,75mm²

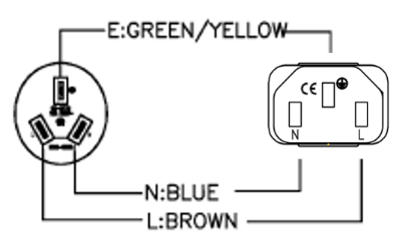

China	QP-012, 10A 250V~	QP-007, 10A 250V~	VCTF 3G 2mm²
Israel	QP-029R, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Sudáfrica	YP-80, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Argentina	QP-048, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

Región

Enchufe

Connector

Cable

Diagrama

QP-004,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Australia

QP-003,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

REINO UNIDO

QP-026,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

EE.UU.

QP-02,

10A

125V~

QP-007,

10A

125V~

SJT 18AWG

105^oC

EE.UU.

QP-02,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

105^oC

EE.UU.

QP-055,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

105^oC

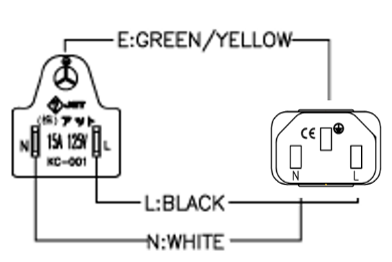

Japón

QP-005,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

India

QP-013,

16A

250V~

QP-007,

10A

250V~

3INR

0,75mm²

China

QP-012,

10A

250V~

QP-007,

10A

250V~

VCTF

2mm²

Israel

QP-029R,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Sudáfrica

YP-80,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Argentina

QP-048,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Reemplazo y actualización de componentes

El dispositivo tiene piezas que puede reemplazar fácilmente para reducir al mínimo el tiempo de inactividad.

También hay componentes que se pueden instalar para actualizar el dispositivo.

Piezas y componentes que se pueden utilizar con el dispositivo:

Guías telescópicas
Tarjetas de línea
Transceptores
Fuentes de alimentación de CA y CC
Dispositivos de almacenamiento
Memoria del sistema
Gestión de Luces Apagadas - En los dispositivos 9800 Base / 9700 Base / 9400 Base / 9300 Base / 9200 Base / 9100 Base, la tarjeta LOM es opcional.

Para obtener más información sobre cómo instalar estas piezas y componentes, consulte la Página de Inicio del dispositivosk181698.

Advertencia - a menos que Check Point Software Technologies Ltd. se lo indique, los acuerdos de garantía y soporte le prohíben reemplazar cualquier pieza.
