Configuración de dispositivos

Configuración inicial

Estos son los métodos de configuración inicial que puede utilizar:

  • Interactivo (este es el método recomendado) - seleccione uno de estos:

    • Escanee el código QR ubicado en la Etiqueta de servicio y siga las instrucciones que aparecen.

    • Escanee el código QR en la página de "Bienvenida" que viene en la caja del dispositivo y siga las instrucciones que aparecen.

  • Heredado - conecte el dispositivo según las instrucciones en Guía de inicio rápido de dispositivos 19000 y 29000 .

    En la sección Configurar su dispositivo, siga la Opción n.° 2.

    Luego, configure el dispositivo con el Asistente de Configuración Inicial de Gaia.

    1. Ver la Guía de instalación y actualización para su versión.

    2. En la sección Instalación de Security Gateway > Configuración de Gaia por primera vez, siga las instrucciones del Asistente de configuración por primera vez.

Importante - para la configuración inicial de Maestro, consulte Guía de introducción a Quantum Maestro .

Conexión a la interfaz de línea de comandos (CLI) del dispositivo

Puede configurar opciones avanzadas en el sistema operativo Gaia en la línea de comando.

Para conectarse a la interfaz de línea de comandos del dispositivo, elija una de las opciones siguientes:

  • Una conexión SSH al puerto de interfaz de administración inferior (si SSHD está configurado).

  • Un cable de consola en serie y software de emulación de terminales, como PuTTY (de Windows) o Minicom (de Unix/Linux).

    Los dispositivos admiten las siguientes opciones de conectividad de consolas en serie:

    • USB tipo C - use el cable de consola USB tipo C incluido.

    • RJ45 - utilice el cable de consola serie DB9 DTE a RJ45 incluido.

    Los parámetros de conexión del dispositivo son: 9600 bps, 8 bits, sin paridad, 1 bit de parada (8N1), control de flujo: ninguno.

    Si utiliza por igual los puertos de consola USB tipo C y RJ45, el puerto USB tipo C tiene prioridad. Para usar el puerto RJ45, primero desconecte el cable de la consola USB tipo C.

    Una vez completado el uso del puerto RJ45, reconecte el cable de consola mini USB.

    Nota - para usar el puerto de consola USB tipo C debe instalar un controlador en la máquina cliente de la consola (computadora de escritorio/portátil). Para obtener instrucciones de instalación y el enlace de descarga, consulte sk180520.

Inicio de funcionamiento del dispositivo

Conecte el dispositivo a una fuente de alimentación y enciéndalo.

Para iniciar el funcionamiento del dispositivo:

Conecte los cables de alimentación a las unidades de alimentación en el panel trasero.

El dispositivo se enciende.

Nota: Cuando un cable de fuente de alimentación no está conectado a la toma de corriente, la alarma suena continuamente. Si escucha la alarma, vuelva a conectar el cable a la toma de corriente.

Para apagar la alarma, presione el botón rojo "Alarma apagada" en el panel trasero del dispositivo.

Imágenes de Software disponible

Los dispositivos 19200 / 29100 / 29200 vienen con imágenes de software. Consulte la página de inicio del dispositivo sk180520.

Volver a una imagen de software anterior lleva unos minutos.

Para seguir el progreso y ver cuándo el dispositivo está listo, use una consola serie para conectarse al dispositivo.

Creación del objeto de red

Configurar un objeto Security Gateway / Clúster en el Management Server:

  1. Conéctese al servidor de administración mediante SmartConsole.

  2. Configurar un nuevo objeto de Security Gateway / Cluster.

    Para obtener más información, consulte:

  3. Configurar la Política de seguridad aplicable.

  4. Instalar la Política de control de acceso.

  5. Instalar la Política de prevención de amenazas.

Sincronización del RAID

Los dispositivos admiten dos dispositivos de almacenamiento.

  • Se utiliza la duplicación RAID-1 en ambos dispositivos de almacenamiento.

    Esto permite que el dispositivo continúe funcionando aunque haya una falla en el dispositivo de almacenamiento.

  • La reconstrucción del reflejo es automática.

  • Ambos dispositivos de almacenamiento deben ser del mismo tipo.

Primer arranque

En el primer arranque, espere hasta seis horas para permitir que los dispositivos de almacenamiento se sincronicen completamente.

Si reinicia el dispositivo antes de que se sincronicen los dispositivos de almacenamiento, la sincronización comienza de nuevo desde el principio en el próximo inicio.

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde la interfaz de línea de comandos CLI:

  1. Conéctese a la línea de comandos del dispositivo.

  2. Inicie sesión en el clish de Gaia.

  3. Ejecute este comando para monitorizar el estado del RAID de los dispositivos de almacenamiento:

    raid_diagnostic

    Este comando muestra datos acerca del RAID y de los dispositivos de almacenamiento, con el porcentaje de sincronización completada.

    En dispositivos 19200 / 29100 / 29200:

    • DiskID 0 es el dispositivo de almacenamiento superior (numerado 0 en el chasis del dispositivo).

    • DiskID 1 es el dispositivo de almacenamiento inferior (numerado 1 en el chasis del dispositivo).

    Tras el primer arranque y después de la sustitución de un segundo dispositivo de almacenamiento, el state (estado) del RAID muestra -en la línea de VolumeID- la palabra DEGRADED, lo que indica que las unidades no están sincronizadas. El state del DiskID:0 muestra ONLINE y el state (estado) del DiskID:1 muestra INITIALIZING.

    Una vez sincronizado el RAID, su state (estado, en la línea de VolumeID) muestra OPTIMAL, lo que indica que las unidades están sincronizadas. Los state (estado) de los discos DiskID:0 y DiskID:1 muestran el valor ONLINE.

    Ejemplo del modelo 29200:

    Gaia> raid_diagnostic
Raid status:
VolumeID:0 RaidLevel: RAID-1 NumberOfDisks:2 RaidSize:894GB State:OPTIMAL Flags:ENABLED
DiskID:0 DiskNumber:0 Vendor:Samsung ProductID:SAMSUNG MZQL2960HCJR-00A07     Revision:GDC5602Q Size:894GB State:ONLINE Flags:NONE
DiskID:1 DiskNumber:1 Vendor:Samsung ProductID:SAMSUNG MZQL2960HCJR-00A07     Revision:GDC5602Q Size:894GB State:ONLINE Flags:NONE
Gaia>

    En este ejemplo se muestra que los dispositivos de almacenamiento están totalmente sincronizados (los tamaños de disco y el proveedor pueden variar).

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde el portal de Gaia:

  1. Inicie sesión en el portal de Gaia.

  2. En el árbol de navegación izquierdo, haga clic en Maintenance > RAID Monitoring.

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde SmartConsole:

  1. En el panel de navegación izquierdo, haga clic en Puertas de enlace y servidores.

  2. En el panel superior, seleccione el objeto Security Gateway / Clúster que representa el dispositivo.

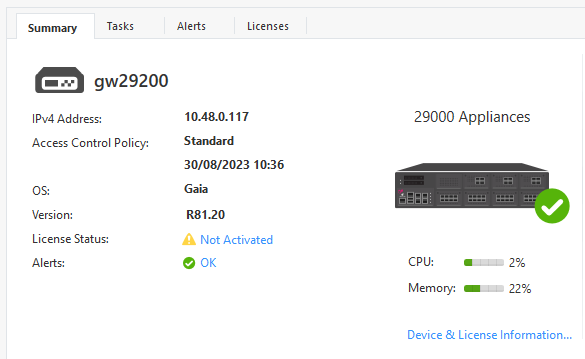

  3. En el panel inferior, en la pestaña Resumen, haga clic en Información del dispositivo y de la licencia.

    Ejemplo:

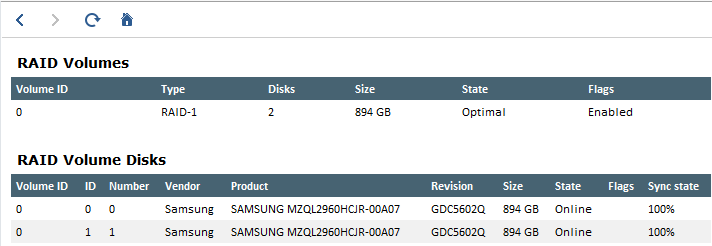

  4. Haga clic en RAID Volumes.

    En la ventana se muestra información de volumen y del disco.

    Ejemplo:

Para monitorizar el estado del RAID de los dispositivos de almacenamiento utilizando SNMP:

Configurar capturas de SNMP para enviar información acerca del RAID.

Utilice este OID: 1.3.6.1.4.1.2620.1.6.7.7

Para obtener más información sobre cómo configurar los ajustes SNMP en el dispositivo, consulte Guía de administración de Gaia para su versión.

Para un intercambio en caliente de un dispositivo de almacenamiento:

Importante: Asegúrese de que haya en el sistema al menos un dispositivo de almacenamiento totalmente sincronizado.

  1. Cuando el dispositivo esté encendido, retire el dispositivo de almacenamiento defectuoso.

  2. Espere 15 segundos.

    El dispositivo reconoce que usted ha retirado un dispositivo de almacenamiento.

  3. Introducir un nuevo dispositivo de almacenamiento.

    De ser necesario, se puede reiniciar el dispositivo con un dispositivo de almacenamiento e instalar el nuevo posteriormente.

    El sistema añade automáticamente el nuevo dispositivo de almacenamiento a la configuración del RAID.
