Hardware de dispositivos 19000 / 29000

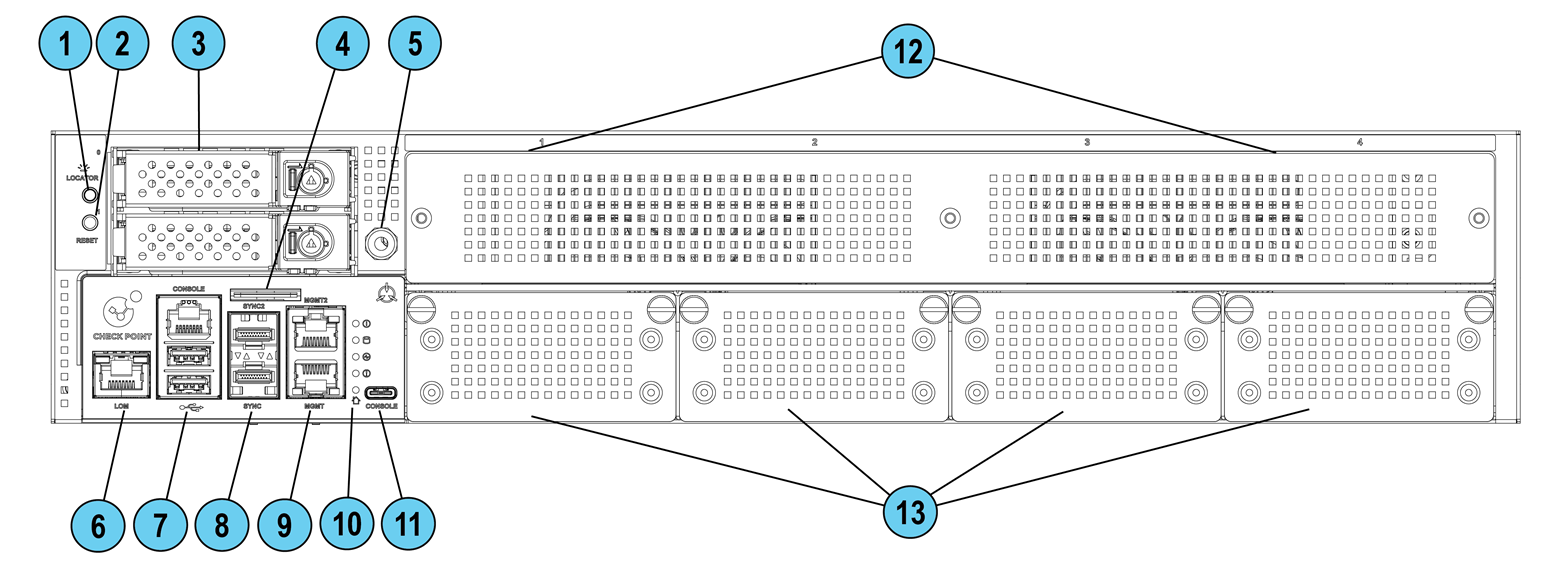

Panel frontal

19200

29100 / 29200

Artículo	Componente	Descripción
1	Botón localizador	Enciende y apaga el LED de señalización de la localización en el dispositivo.
2	Restablecer	Insertar un alfiler durante 5 a 8 segundos para realizar una reinicialización de hardware.
3	2 dispositivos de almacenamiento	LED de actividad (a la izquierda): Apagado - Sin actividad del dispositivo de almacenamiento Encendido (ámbar intermitente rápido): actividad del dispositivo de almacenamiento Encendido (ámbar parpadeando lentamente): dispositivo de almacenamiento inactivo LED de encendido (a la derecha): Apagada: la alimentación del dispositivo de almacenamiento está apagada Encendido (en verde): la alimentación del dispositivo de almacenamiento está encendida
4	Etiqueta de servicio	Una tarjeta deslizable que identifica el dispositivo y muestra su número de serie y dirección MAC. También contiene un código QR que usted puede escanear para conectar el dispositivo y ver la documentación.
5	Enchufe de conexión a tierra ESD	Cuando realice el mantenimiento del dispositivo, conecte una correa ESD a este punto.
6	Puerto LOM	Puerto LOM (administración automatizada) para conectarse con la tarjeta LOM. Nota - En los dispositivos 19200 / 29100 / 29200 Base, la tarjeta LOM es opcional.
7	Puerto de consola RJ45 y 2 puertos USB 3.2 Gen 1x1	Puerto RJ45 para una conexión serie al dispositivo. Los puertos USB 3.2 Gen 1x1 son compatibles con versiones USB 2.0 anteriores.
8	2 puertos de sincronización	Puertos para sincronización de clusters. Opciones de configuración: Utilice uno de estos puertos: Sync o Sync2. Cree un vínculo en estos dos puertos (Sync y Sync2) para lograr redundancia de sincronización. Consulte LED del puerto de sincronización.
9	2 puertos de administración	Puertos para administrar el sistema operativo Gaia en este dispositivo. Opciones de configuración: Use uno de estos puertos - Mgmt o Mgmt2. Cree un vínculo en estos dos puertos (Mgmt y Mgmt2) para lograr redundancia. Consulte LED del puerto de administración.
10	Indicadores LED del sistema	Consulte Indicadores LED del sistema.
11	Puerto USB tipo C	Para una conexión en serie al dispositivo.
12	Ranura de expansión no disponible	Ranura de expansión no en uso.
13	Tarjetas de línea de expansión	En el sistema operativo Gaia del dispositivo, se asignan estos nombres de interfaz: En 19200: La fila inferior de ranuras (de izquierda a derecha): eth1-0X, eth2-0X, eth3-0X y eth4-0X. En 29100/29200: La fila superior de ranuras (de izquierda a derecha): eth5-0X, eth6-0X y eth7-0X. La fila inferior de ranuras (de izquierda a derecha): eth1-0X, eth2-0X, eth3-0X y eth4-0X. Para obtener descripciones de los LED de velocidad y actividad del puerto, consulte el capítulo correspondiente en Instalación y extracción de tarjetas de línea .

LED del panel frontal

LED del puerto de sincronización

Artículo	Componente	Descripción
1	Indicador LED de actividad de puerto (SYNC puerto inferior)	Apagado - Sin actividad Encendido (verde): el enlace existe Parpadeando (verde) - Actividad
2	Indicador LED de actividad de puerto (SYNC2 puerto superior)
3	Indicador LED de velocidad de enlace (SYNC puerto inferior)	Apagado - se selecciona la velocidad de datos de 1 Gbit/s o inferior Encendido (ámbar) - se selecciona la velocidad de datos de 10 Gbit/s Encendido (azul) - se selecciona la velocidad de datos de 25 Gbit/s
4	Indicador LED de Velocidad de enlace (SYNC2 puerto superior)

LED del puerto de administración

Artículo	Componente	Descripción
1	Indicador LED de actividad de puerto (MGMT puerto inferior)	Apagado - Sin actividad Encendido (verde): el enlace existe Parpadeando (verde) - Actividad
2	Indicador LED de actividad de puerto (MGMT2 puerto superior)
3	Indicador LED de velocidad de enlace (MGMT puerto inferior)	Apagado Encendido (verde) - Se selecciona la velocidad de datos de 1 Gbit/s Encendido (ámbar) - se selecciona la velocidad de datos de 10 Gbit/s
4	Indicador LED de Velocidad de enlace (MTMT2 puerto superior)

Indicadores LED del sistema

Artículo	Componente	Descripción
1	Alimentación del sistema	Apagado - Alimentación el sistema apagado Encendido (verde) - Alimentación del sistema apagado
2	Actividad del dispositivo de almacenamiento	Apagado - Sin actividad del dispositivo de almacenamiento Encendido (ámbar) - Actividad de lectura/escritura
3	Estado de la fuente de alimentación	Apagado: sin alimentación/sin estado Ámbar - Fallo detectado en la fuente de alimentación Verde - Todas las fuentes de alimentación funcionan correctamente
4	Alerta	Apagado: no se detectaron fallos Intermitencia en rojo: se detectó un fallo del sistema
5	Baliza de la localización	Apagado - Baliza de localización apagada Parpadea en azul: la baliza de localización se activó a través del portal de Gaia o del clish de Gaia Azul fija - La baliza de localización se activó a través del botón Locator Nota - Apague el LED de localización de la misma forma que lo encendió

Panel posterior

19200 / 29100 / 29200

Artículo	Componente	Descripción
1	Terminales de toma a tierra	Se utilizan para conectar la conexión a tierra.
2	Tornillos de la tapa	Afloje los tornillos para quitar la tapa del dispositivo.
3	Enchufe de conexión a tierra ESD	Al efectuar un mantenimiento del dispositivo, conectar a este enchufe una muñequera antiestática ESD.
4	LED de localización	Apagado - Baliza de localización apagada Parpadea en azul: la baliza de localización se activó a través del portal de Gaia o del clish de Gaia Azul fija - La baliza de localización se activó a través del botón Locator Nota - para apagar el LED de ubicación utilice el mismo método que utilizó para encenderlo.
5	Tornillos de mariposa para la unidad de ventilador de refrigeración	Afloje los tornillos para retirar la unidad de ventilador de refrigeración del dispositivo.
6	Unidades de ventiladores de refrigeración	Las unidades están numeradas de derecha a izquierda: `1`, `2`, `3`, `4` en pilas de dos (uno interior y otro exterior) para un total de 8 ventiladores. Al verificar los sensores de hardware en la CLI, se los denomina "`Fan1_IN`" and "`FAN1_OUT`", ..., "`Fan4_IN`" y "`Fan4_OUT`". Consulte Convención de nomenclatura de las unidades de los ventiladores de refrigeración.
7	Interruptor de alimentación principal	Cuando el dispositivo se apaga, el dispositivo se enciende. Cuando el dispositivo está encendido, al presionar y soltar el interruptor se iniciará un proceso de apagado ordenado. Alternativamente, mantener presionado el interruptor durante 4 segundos fuerza el apagado de la máquina.
8	Botón Alarm Off (apagado de alarma) para unidades de fuente de alimentación	Si hay un cable de alimentación no conectado a la toma de corriente, una alarma suena continuamente. Presione este botón para apagarla. Tenga en cuenta que este botón comienza a funcionar inmediatamente después de encender el dispositivo.
9	Indicador LED para cada unidad de fuente de alimentación	Apagar - Ningún cable de alimentación está conectado a una PSU en el sistema Verde - Sistema encendido Parpadeo verde - Los cables de alimentación están conectados a todas las PSU pero el sistema está apagado Ámbar - no hay ningún cable de alimentación conectado a la PSU, pero otras PSU del sistema están conectadas a un cable de alimentación. Ámbar intermitente - advertencia sobre un problema de hardware (alta temperatura, alta potencia, alta corriente, ventilador lento) que puede provocar un problema con la fuente de alimentación Verde con parpadeo rápido - PSU actualizando el Firmware
10	Unidades de la fuente de alimentación	Unidades de fuente de alimentación (PSU) que puede intercambiar en caliente. Cada PSU se conecta a una toma de corriente. Utilice los retenes de cable de alimentación para evitar su desconexión accidental. Las PSU están numeradas de arriba abajo en el sistema operativo como Fuente de alimentación n.º 1 (arriba) y Fuente de alimentación n.º 2 (abajo). Consulte Supervisión y configuración de la fuente de alimentación (PSU).

Convención de nomenclatura de las unidades de los ventiladores de refrigeración

Cuando verifique los sensores de hardware en el Portal de Gaia o el Clish de Gaia, tenga en cuenta que los ventiladores de refrigeración utilizan una convención de nomenclatura diferente.

Utilice esta tabla para identificar cada uno de los 8 ventiladores:

Portal de Gaia	CLI
Entrada del ventilador 1	Fan1_IN
Salida del ventilador 1	Fan1_OUT
Entrada del ventilador 2	Fan2_IN
Salida del ventilador 2	Fan2_OUT
Entrada del ventilador 3	Fan3_IN
Salida del ventilador 3	Fan4_OUT
Entrada del ventilador 4	Fan4_IN
Salida del ventilador 4	Fan4_OUT

Para instalar el mecanismo de sujeción del cable de alimentación:

Utilice los retenes de cable de alimentación para evitar su desconexión accidental.

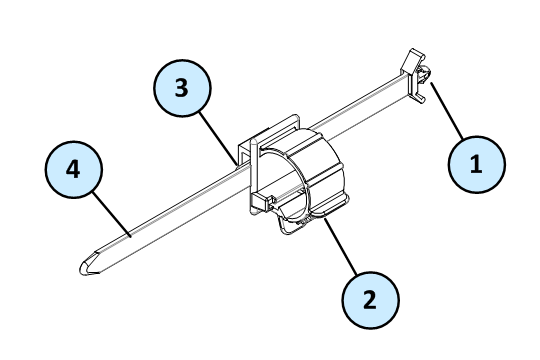

Artículo	Descripción
1	Anclaje de retención
2	Lazo para cable
3	Pestaña de la banda de retención
4	Banda de retención

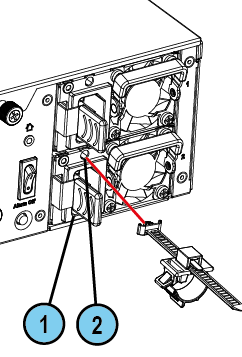

Artículo	Descripción
1	Entrada de la fuente de alimentación
2	Ranura de la banda de retención

Para instalar el retén del cable de alimentación:

Si hay un cable de alimentación conectado a la entrada de la fuente de alimentación, desconéctelo.
Busque la ranura de la banda de retención encima de la entrada de la fuente de alimentación.
Asegúrese de que el lazo para cable del mecanismo de sujeción esté frente a la entrada de la fuente de alimentación.
Inserte en la ranura el anclaje de la banda de retención hasta que encaje y se trabe.
Conecte el cable de alimentación a la entrada de la fuente de alimentación.
Tire de la pestaña del mecanismo de sujeción hacia al costado, para desplazar el lazo del cable en la tira de sujeción.
Mueva el lazo para cable hasta que pueda colocarlo alrededor del cable de alimentación, tal como se muestra en la figura siguiente.
Inserte el lado abierto del lazo para cables en la ranura del lazo, hasta que quede sujeto contra el cable de alimentación.
Asegúrese de que el lazo para cable esté sujeto y que el cable de alimentación no se puede desconectar.

Lights Out Management

La tarjeta Lights Out Management (LOM) de Check Point le permite utilizar un canal de administración dedicado para el control remoto de dispositivos de Check Point. La administración automatizada (LOM) también puede funcionar cuando el dispositivo está apagado o no responde. No obstante, el dispositivo debe estar conectado a una fuente de corriente.

Para obtener más información acerca de la administración automatizada, consulte Guía de administración de tarjetas basada en HTML5 de Lights Out Management (LOM) .

BIOS dual redundante

Para garantizar resiliencia en caso de fallo del BIOS, los dispositivos 19200 / 29100 / 29200 están equipados con imágenes BIOS duales y redundantes.

En caso de falla del BIOS en un dispositivo, este arrancará desde una imagen BIOS de recuperación de solo lectura, que posibilita la funcionalidad completa del dispositivo.

Estas notificaciones aparecen en caso de una falla del BIOS:

El LED de alerta del dispositivo en el panel frontal parpadea en rojo.

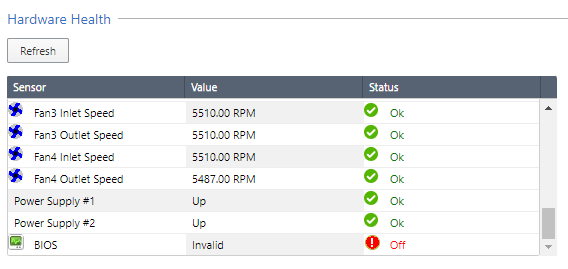

La página del portal de Gaia > Maintenance > Hardware Health muestra que el sensor del BIOS es Invalid y que su estado es Off.

Ejemplo (desde un dispositivo 29100):

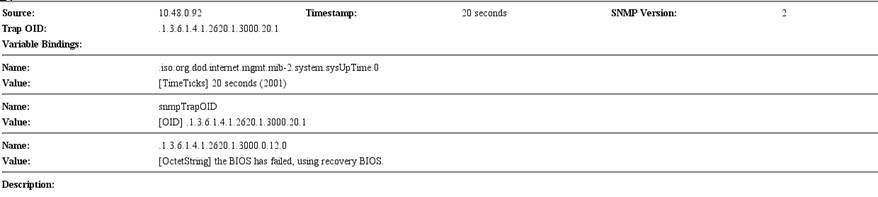

Se envía un mensaje de captura de SNMP (si se ha configurado la captura de biosFailure en el portal de Gaia o en el clish de Gaia).

Ejemplo:

Para recuperarse de un fallo del BIOS consulte sk108517 o póngase en contacto con Soporte técnico de Check Point . El dispositivo es plenamente funcional hasta que se complete la recuperación de la BIOS. Tenga en cuenta que el arranque en modo recuperación del BIOS puede tardar unos minutos.

Supervisión y configuración de la fuente de alimentación (PSU)

Estas son las configuraciones de PSU admitidas en función de los modelos de dispositivo y los tipos de PSU:

Tipo de PSU	19200 Base 19200 Plus 29100 Base 29100 Plus 29200 Base 29200 Plus
PSU de CA	2 PSU

Tipo de PSU

19200 Base

19200 Plus

29100 Base

29100 Plus

29200 Base

29200 Plus

PSU de CA

2 PSU

Importante - todas las PSU de un dispositivo deben ser del mismo tipo: CA.

Cuando una PSU funciona correctamente:

El LED de la PSU está verde
El LED de alerta no parpadea debido a un problema con la PSU (es posible que aún esté parpadeando debido a otros errores)
No hay ninguna alarma SNMP.

Cuando una PSU no funciona correctamente:

El LED de la PSU está ámbar
El LED de alerta parpadea debido a un problema con la PSU
Se envía una alarma SNMP.

Para monitorear las PSU en la CLI:

Conéctese a la línea de comandos del dispositivo.
Inicie sesión en el clish de Gaia.

Ejecutar:

show sysenv ps

Ejemplo de salida de un dispositivo 29100:

Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

Donde:

Columna	Descripción
`Name`	Power Supply #1 - La PSU en la ranura de PSU superior. Fuente de alimentación n.º 2 - la PSU en la ranura de PSU inferior.
`Value`	Up - La ranura de la PSU contiene una PSU y está activada. Down - la ranura de la PSU contiene una PSU pero no está conectada a una PSU. Empty - No hay nada en la ranura de la PSU.
`Unit`	Up/Down - las PSU están Up o Down.
`Type`	Alimentación - el tipo de sensor es "fuente de alimentación".
`Status`	0 - No se encontraron problemas. 1 - Error.
`Maximum` `Minimum`	Los umbrales máximo y mínimo. Las PSU solo se miden como Up o Down.

Cables de alimentación de CA

Los cables de alimentación de CA suministrados son específicos de la región geográfica.

Estos son algunos de los cables de alimentación disponibles.

Región	Enchufe	Connector	Cable

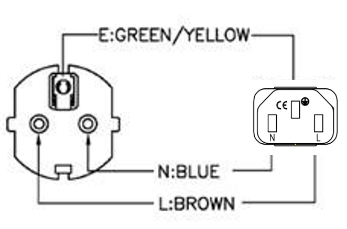

EU	QP-004, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Australia	QP-003, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Reino Unido	QP-026, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

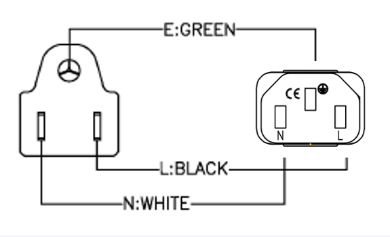

EE.UU.	QP-02, 10A 125V~	QP-007, 10A 125V~	SJT 18AWG 3C 105^oC
EE.UU.	QP-02, 15A 125V~	QP-007, 15A 125V~	SJT 14AWG 3C 105^oC
EE.UU.	QP-055, 15A 125V~	QP-007, 15A 125V~	SJT 14AWG 3C 105^oC
Japón	QP-005, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
India	QP-013, 16A 250V~	QP-007, 10A 250V~	3INR 3G 0,75mm²
China	QP-012, 10A 250V~	QP-007, 10A 250V~	VCTF 3G 2mm²
Israel	QP-029R, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Sudáfrica	YP-80, 16A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²
Argentina	QP-048, 10A 250V~	QP-007, 10A 250V~	HO5VV-F 3G 0,75mm²

Región

Enchufe

Connector

Cable

Diagrama

QP-004,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

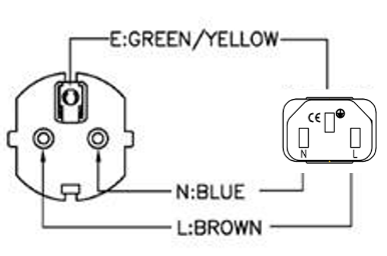

Australia

QP-003,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

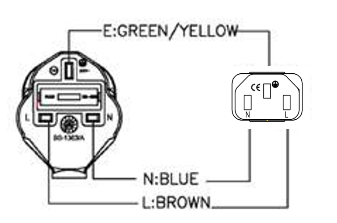

Reino Unido

QP-026,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

EE.UU.

QP-02,

10A

125V~

QP-007,

10A

125V~

SJT 18AWG

105^oC

EE.UU.

QP-02,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

105^oC

EE.UU.

QP-055,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

105^oC

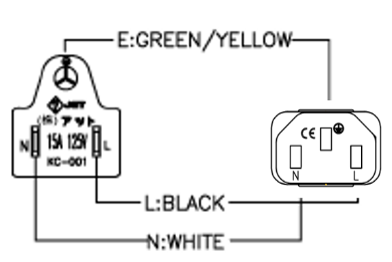

Japón

QP-005,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

India

QP-013,

16A

250V~

QP-007,

10A

250V~

3INR

0,75mm²

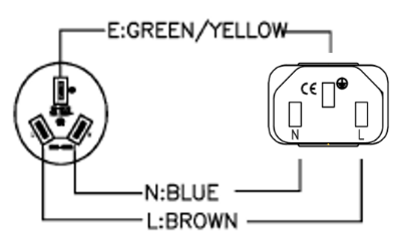

China

QP-012,

10A

250V~

QP-007,

10A

250V~

VCTF

2mm²

Israel

QP-029R,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Sudáfrica

YP-80,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Argentina

QP-048,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

0,75mm²

Reemplazo y actualización de componentes

El dispositivo tiene piezas que puede reemplazar fácilmente para reducir al mínimo el tiempo de inactividad.

También hay componentes que se pueden instalar para actualizar el dispositivo.

Piezas y componentes que se pueden utilizar con el dispositivo:

Guías telescópicas
Tarjetas de línea
Transceptores
Unidades de fuente de alimentación CA
Dispositivos de almacenamiento
Memoria del sistema
Unidades de ventiladores de refrigeración
Administración automatizada - en los dispositivos 19200 Base / 29100 Base / 29200 Base, la tarjeta LOM es opcional.

Para obtener más información sobre cómo instalar estas piezas y componentes, consulte la página de inicio del dispositivo sk180520.

Advertencia - a menos que Check Point Software Technologies Ltd. se lo indique, los acuerdos de garantía y soporte le prohíben reemplazar cualquier pieza.
