6000/7000 硬體設備硬體說明

前方面板

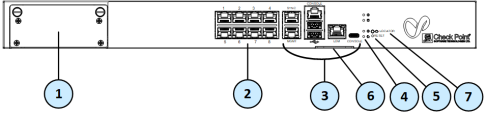

6200 Base

6200 Plus/Turbo 與 6400 Base/Plus

6500

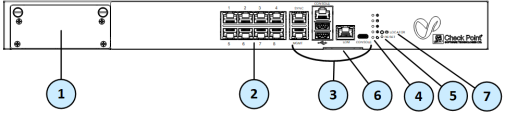

6600 Base/Plus 與 6700 Base/Plus

6800

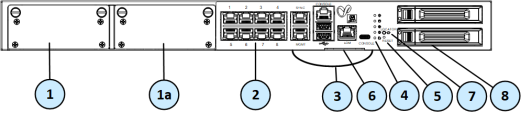

6900 Base/Plus 與 7000 Base/Plus

項目

元件

描述

1

擴充線路卡

擴充插槽。
此擴充插槽在作業系統中配置為 eth1-0x。

1a

擴充線路卡

限 6800、6900 與 7000 硬體設備 - 擴充插槽。
此擴充插槽在作業系統中配置為 eth2-0x。

2

內建 LAN 連接埠

八個 10/100/1000Base-T RJ-45 連接埠。
這些擴充插槽在作業系統中配置為 eth1-eth8。

3

硬體設備連接埠

請見前方面板連接埠 - 使用這些連接埠連接至硬體設備。

4

系統 LED

請見前方面板系統 LED。

5

重設

插入一根針 5 到 8 秒以執行硬體重設。

6

識別服務標籤

一張滑出式卡片，可識別硬體設備並顯示其序號、MAC 位址、型號號碼。

7

出廠重設/Locator/警示關閉

  • 6200 Base、6600、6700、6900 與 7000 硬體設備 - Locator - 按下按鈕開啟與關閉硬體設備的位置信標 LED。

  • 6200 Plus/Turbo 與 6400 硬體設備 - 提供 Locator 與警示關閉功能。

    • Locator - 按下按鈕開啟與關閉硬體設備的位置信標 LED。

    • 警示關閉 - PSU 不正常運作時，按住關閉警示音。

  • 6500 硬體設備 - 出廠重設 - 按住將硬體設備還原至出廠預設值。

  • 6800 硬體設備 - 請見還原為出廠預設值。

8

儲存裝置

限 6900 與 7000 硬體設備 - 以 raid_diagnostic 命令監控儲存裝置時，DiskID 0 為上方儲存裝置，DiskID 1 為下方儲存裝置 (在硬體設備底座之編號為 1 與 2)。

前方面板連接埠

項目

元件

描述

1

同步連接埠

與叢集成員同步。

2

RJ45 主控台連接埠

供序列連接至硬體設備。請見連線至 6000/7000 硬體設備的 CLI。

3

連接埠活動 LED

  • 滅燈 - 無活動

  • 緩慢閃燈 (綠燈) - 有活動

4

連結速度 LED

  • 滅燈 - 無連結或 10M 連結

  • 亮燈 (綠燈) - 100M 連結

  • 亮燈 (黃燈) - 1000M 連結

5

管理連接埠

供乙太網路連接到遠端管理電腦。

6

USB 埠

2 個 USB 3.0 埠。

7

LOM 埠

LOM (無人值守管理模組) 連接埠可連接至 LOM 卡。

8

主控台埠

6500 與 6800 硬體設備 - 供序列連接至硬體設備的 MiniUSB 連接埠 (如圖示)。

6200、6400、6600、6700、6900 與 7000 硬體設備 - 供序列連接至硬體設備的 USB Type-C 連接埠

請見連線至 6000/7000 硬體設備的 CLI。

前方面板系統 LED

系統電源、儲存裝置活動、電源供應狀態、警示與位置。

項目

圖示

元件

描述

1

系統電源

  • 滅燈 - 系統電源關閉

  • 亮燈 (綠燈) - 系統電源開啟

2

儲存裝置活動

  • 滅燈 - 無儲存裝置活動

  • 亮燈 (黃燈) - 讀取/寫入活動

3

電源供應狀態

  • 滅燈 - 無電源/無狀態

  • 黃燈 - 偵測到電源供應故障

  • 綠燈 - 所有電源供應正常運作

注意 - 6200 Base 硬體設備 - 無上述系統 LED。

4

警示

  • 滅燈 - 未偵測到故障

  • 閃紅燈 - 偵測到系統故障

5

位置信標

  • 滅燈 - 位置信標已關閉

  • 藍燈 - 位置信標已透過 Gaia 入口網站或 Gaia Clish 開啟，或是透過前方面板的 Locator 按鈕開啟

注意 - 您可以用 Locator 按鈕、Gaia 入口網站，或是 Gaia Clish 關閉位置信標 LED。

後方面板

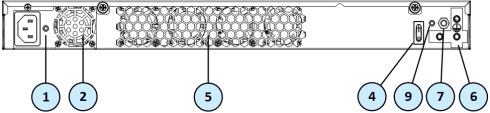

6200 Base

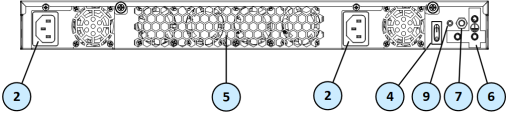

6200 Plus/Turbo 與 6400 Base/Plus

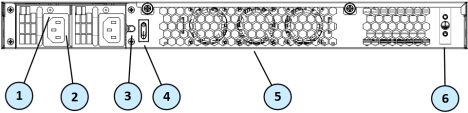

6500

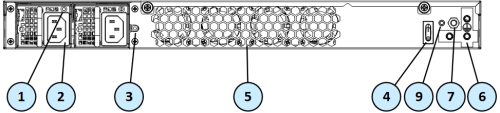

6600 Base/Plus、6700 Base/Plus 與 6900 Base/Plus

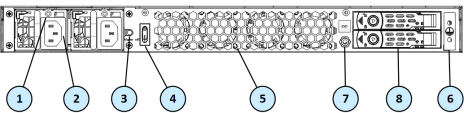

6800

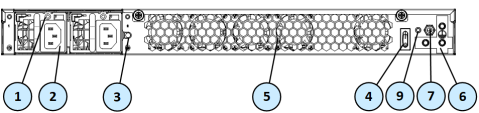

7000 Base/Plus



項目

元件

描述

1

各電源供應裝置的 LED 指示燈

滅燈 - 電源供應未連接至電源插座

  • 亮燈 (黃燈) - 電源關閉

  • 亮燈 (綠燈) - 電源開啟

  • 亮燈 (紅燈) - 故障

2

電源供應裝置

連接至電源插座。

在 6200 Base、6600、6700 Base、6900 Base 與 7000 Base 硬體設備中，內附一個模組。
在 6500 與 6800 硬體設備中，提供一個選購的備援雙重可熱插拔電源供應器。

在 6200 Plus/Turbo、6400、6700 Plus、6900 Plus 與 7000 Plus 硬體設備中，提供二個模組。

您可以使用電源線限制器/固定夾避免意外拔除電源供應線。

在 6200 與 6400 硬體設備中 - 可旋鬆電源供應插入口上方的螺絲，使用電源線限制器束帶。

3

電源供應裝置的警示關閉按鈕

電源供應線未連接到插座時，會持續響起警示音。請按下此按鈕關閉警示。

在 6200 Plus/Turbo 與 6400 硬體設備中 - 請見前方面板以使用此功能。

4

主電源開關

關閉硬體設備時，用於開啟硬體設備。硬體設備開啟時，按下並放開開關後，會依序開始關機流程。此外，按住開關 4 秒後將使電腦強制關機。

5

固定式冷卻風扇

編號由右至左。
在 6200、6400、6600、6700、6800 與 6900 硬體設備中 - 1、2、3、4。

在 6500 硬體設備中 - 1、2、3。

在 7000 硬體設備中 - 1、2、3、4、5。

6

接地片

使用 DC 電源供應裝置 (PSU) 時，請使用位於 DC PSU 上的接地片。

7

ESD 接地插孔

在 6200、6400、6600、6700、6800、6900 與 7000 硬體設備中 - 檢修硬體設備時，將 ESD 帶連接至此插孔。

8

儲存裝置

在 6800 硬體設備中 - 以 raid_diagnostic 命令監控儲存裝置時，DiskID 0 為上方儲存裝置，DiskID 1 為下方儲存裝置 (僅限 6800 硬體設備)。預設情況下，6800 出貨時僅附一個儲存裝置。

9

位置 LED

限 6200、6400、6600、6700、6900 與 7000 硬體設備中

  • 滅燈 - 位置信標已關閉

  • 藍燈 - 位置信標已透過 Gaia 入口網站或 Gaia Clish 開啟，或是透過前方面板的 Locator 按鈕開啟

注意 - 您可以用 Locator 按鈕、Gaia 入口網站，或是 Gaia Clish 關閉位置信標 LED。

在 6200 與 6400 硬體設備上使用電源線限制器束帶

在 6200 與 6400 硬體設備上，能使用電源線限制器預防意外拔除電源線。

項目

描述

1

限制器鎖定錨

2

電線環

3

限制器束帶貼片

4

限制器束帶

若要安裝電源線限制束帶：

  1. 若電源線已連接至電源供應器插入口，請將其拔除。

  2. 旋鬆電源供應器插入口上方的螺絲。

  3. 確認限制器束帶上的電線環朝向電源供應器插入口。

  4. 將限制器束帶鎖定錨插入插槽，旋緊直到鎖穩。

  5. 將電源線連接至電源供應器插入口。

  6. 移動限制器束帶上的電線環。

  7. 移動電線環，直到電線環能置於電源線周圍。

  8. 將電線環開放側插入電線環插槽，直到電線環緊貼電源線。

  9. 確認電線環穩固且電源線無法拔除。

在 6500、6600、6700、6800、6900 與 7000 硬體設備上使用限制固定夾

6500、6600、6700、6800、6900 與 7000 硬體設備上有一個電源線限制固定夾附於電源供應裝置 (PSU) 上。使用限制固定夾預防意外拔除電源線。

若要在電源供應線上固定限制固定夾：

  1. 確認限制固定夾處於開啟位置 (夾口向上)。

  2. 將電源供應線連接至 PSU 上的電源供應器插入口。

  3. 在限制固定夾上方向下推，關閉固定夾，固定電源供應線。

項目

描述

1

限制固定夾處於開啟位置 (夾口向上)

2

限制固定夾處於關閉位置

無人值守管理模組

Check Point 無人值守管理模組 (LOM) 卡可讓您使用指定管理頻道遠端控制 Check Point 硬體設備。硬體設備關閉電源或無回應時，無人值守管理模組仍可運作。

無人值守管理模組是 6200 Base、6400 Base、6500、6600 Base、6700 Base、6900 Base 與 7000 Base 硬體設備上的選購功能。

無人值守管理模組是 6200 Plus/Turbo、6400 Plus、6600 Plus、6700 Plus、6800、6900 Plus 與 7000 Plus 硬體設備預設的隨附功能。

如需使用無人值守管理模組的詳細資訊，請見無人值守管理模組管理指南。

雙備援 BIOS

為確保 BIOS 故障時的運作韌性，6000 與 7000 硬體設備皆配備雙備援 BIOS 映像檔。

硬體設備發生 BIOS 故障時，將使用復原唯讀的 BIOS 映像檔開機，此映像檔可提供硬體設備的完整功能。

BIOS 故障時會顯示下列通知：

  • 硬體設備前方面板上的警示 LED 會閃紅燈。

  • Gaia 的 WebUI Hardware Health 視窗顯示 BIOS 感應器為 Invalid，其狀態為 Off。

  • 一則 SNMP 陷阱訊息 (biosFailure 陷阱已在 WebUI 中設定，或是已透過 clish 設定時)。

若要復原 BIOS 故障，請見 sk108517 或聯絡 Check Point 支援人員。在 BIOS 完全復原之前，硬體設備會維持完整功能。

更換及升級元件

6000 與 7000 硬體設備具有能輕鬆更換的零件，將停機時間降至最短。您也可以安裝某些元件，升級硬體設備。以下是硬體設備可以使用的零件及元件：

  • 伸縮滑軌

  • 線路卡

  • 收發器

  • AC 與 DC 電源供應裝置 - 僅適用於 6500、6600、6700、6800、6900 與 7000 硬體設備

  • 系統記憶體

  • 無人值守管理模組

  • 儲存裝置 - 僅適用於 6800、6900 與 7000 硬體設備

如需安裝上述零件及元件的詳細資訊，請見硬體設備首頁。

除非收到 Check Point 技術支援人員指示，否則請遵循保固及支援合約，切勿擅自更換任何零件。
