Hardware de dispositivos 3000

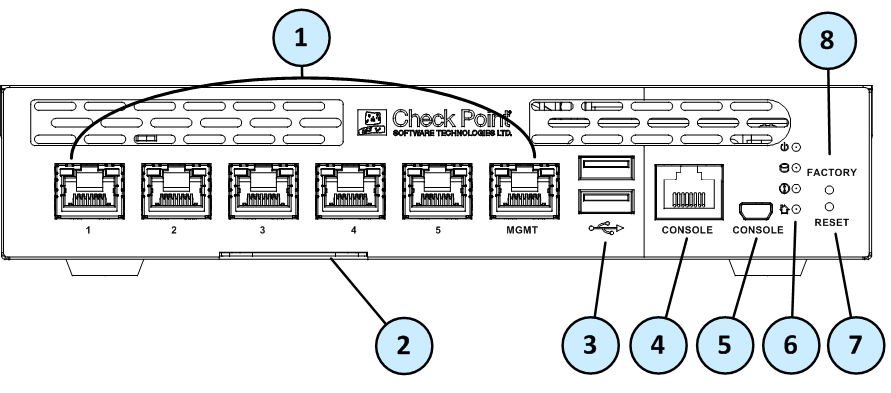

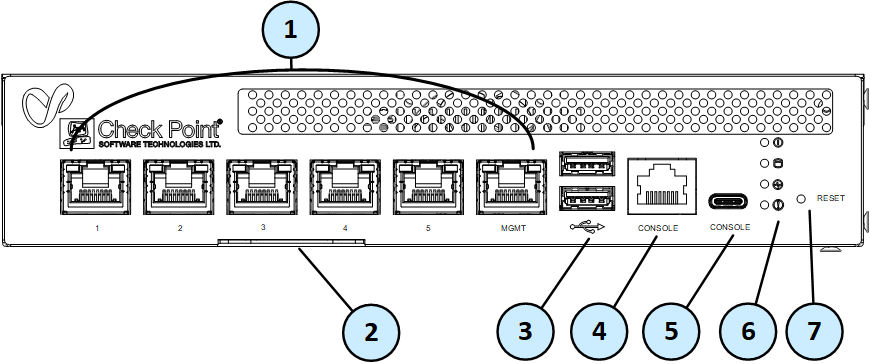

Front Panel

3100/3200

3600/3800

Elemento

Componente

Descripción
1

Puertos Ethernet integrados

Seis puertos RJ-45 10/100/1000Base-T.
2

Etiqueta de servicio de identificación

Tarjeta de deslizamiento que identifica el dispositivo y muestra su número de serie y su dirección MAC.
3

Puertos USB

Dos puertos USB.
4

Puerto de la consola RJ45

Para una conexión en serie al dispositivo. Consulte

5

Puerto de consola

3100/3200 - Puerto de consola mini USB para una conexión en serie al dispositivo.
3600/3800 - Puerto de consola USB tipo C para una conexión en serie al dispositivo.
Consulte .
6 Indicadores LED del sistema Alimentación del sistema

  • Apagado - Alimentación el sistema apagado

  • Encendido (verde) - Alimentación del sistema apagado

Actividad del dispositivo de almacenamiento

  • Apagado - Sin actividad del dispositivo de almacenamiento

  • Encendido (verde): actividad de lectura/escritura

Alerta

  • Apagado: no se detectaron fallos

  • Intermitencia en rojo: se detectó un fallo del sistema

Localización

  • Solo en 3100/3200:

    • Apagado - Baliza de localización apagada

    • Parpadea en azul - La baliza de localización se ha activado a través del software de la interfaz web del usuario WebUI de Gaia

    Estado de la fuente de alimentación

    Solo en 3600/3800:

    • Apagado: sin alimentación/sin estado

    • Ámbar: se ha detectado un fallo de la fuente de alimentación

    • Verde - Todas las fuentes de alimentación están en funcionamiento
    7

    Restablecer

    Insertar un alfiler durante 5 a 8 segundos para realizar una reinicialización de hardware.

    8

    Fábrica

    Solo en 3100/3200 - Introduzca un PIN para restablecer el dispositivo a sus valores predeterminados de fábrica.

    Panel trasero

    3100/3200

    3600/3800

    Elemento

    Componente

    Descripción

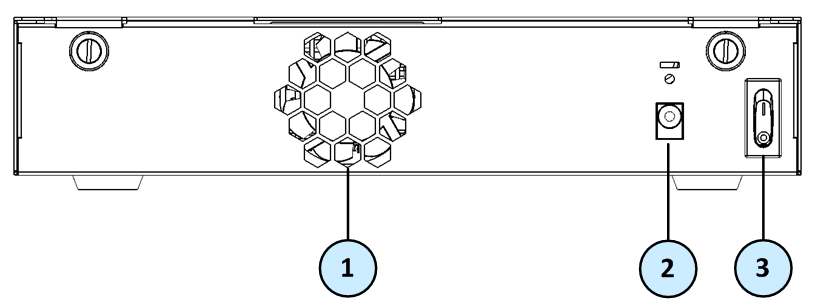

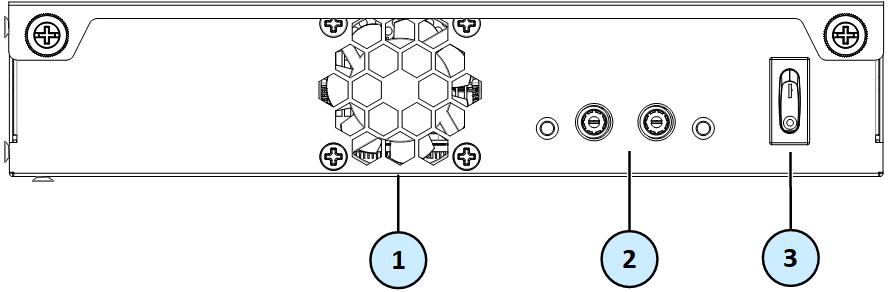

    1

    Ventilador de refrigeración



    2

    Receptáculo de la entrada de alimentación

    Se conecta al cable de la unidad de adaptador de corriente.

    En 3100/3200 - Instale el clip de sujeción del adaptador de corriente para evitar la desconexión accidental del cable de alimentación.

    En 3600/3800 - Empuje el conector de alimentación y atornille el cable del adaptador. Al encender la alimentación el LED pasará a color verde.

    3

    Interruptor de alimentación principal

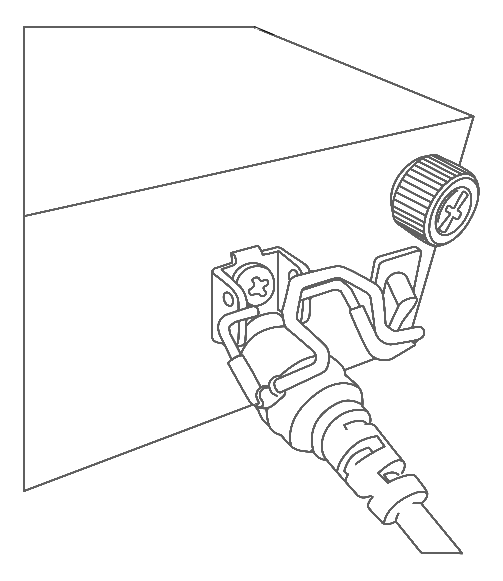

    Instalación del clip de sujeción del adaptador de corriente en dispositivos 3100/3200

    En dispositivos 3100/3200, el maletín del kit de montaje que viene en el maletín de accesorios en la caja de envío contiene las siguientes piezas del clip de sujeción:

    • Clip de sujeción

    • Soporte

    • Tornillo

    Asegúrese de disponer de estas piezas y de un destornillador para instalar el clip de sujeción.

    En dispositivos 3600/3800 el cable del adaptador está atornillado (no tiene clip de sujeción).

    .

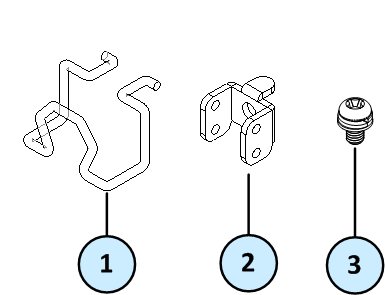

    Elemento

    Descripción

    1

    Clip de sujeción

    2

    Soporte

    3

    Tornillo

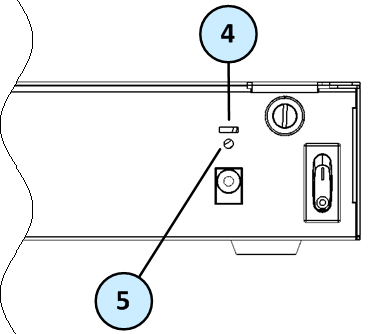

    4

    Ranura para colocar el soporte

    5

    Agujero para el tornillo

    Para instalar el clip de sujeción:

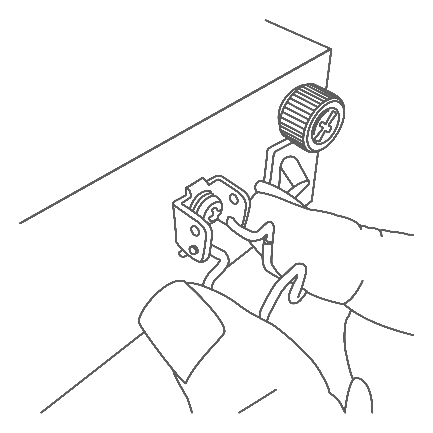

    1. Coloque el soporte (2) en su ranura correspondiente (4) en la parte posterior del aparato.

    2. Inserte el tornillo (3) a través del agujero del soporte y atorníllelo en el agujero (5).

    3. Apriete los costados del clip de sujeción (1) e inserte los ganchos en los dos agujeros inferiores del soporte (2).

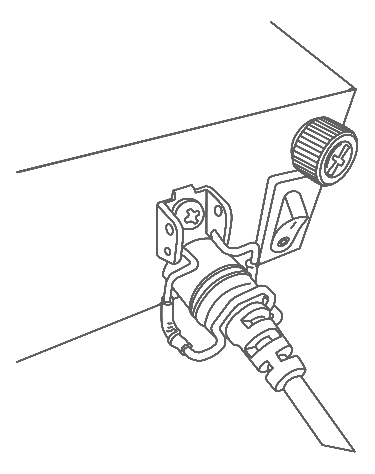

    Para fijar el cable del adaptador de corriente con el clip de sujeción:

    1. Asegúrese de que el clip de sujeción esté abierto.

    2. Conecte el cable del adaptador de corriente a la salida de corriente.

    3. Para fijar el cable, empuje hacia abajo el clip de sujeción.

    BIOS dual redundante

    Para garantizar una adecuada robustez en caso de fallo del BIOS, los dispositivos 3000 están equipados con imágenes BIOS duales y redundantes.

    En caso de fallo del BIOS en un dispositivo, este arranca desde una imagen BIOS de recuperación de solo lectura, que posibilita la funcionalidad completa del dispositivo.

    En caso de fallo del BIOS, se muestran estas notificaciones:

    • El indicador LED de alerta del dispositivo en el panel frontal parpadea en rojo.

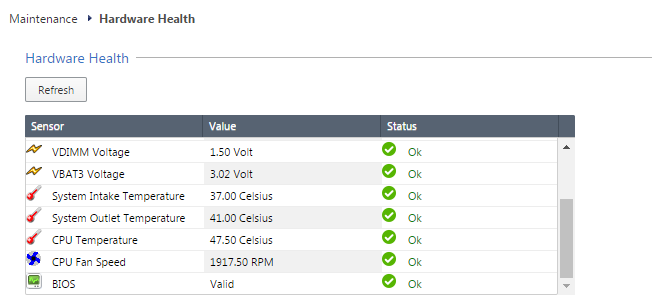

    • La ventana WebUI Hardware Health de Gaia muestra que el sensor del BIOS no es válido y su estado es Desactivado.

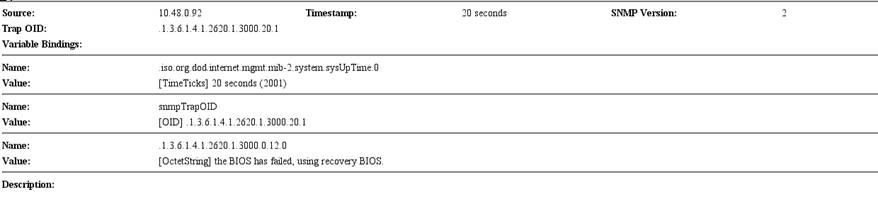

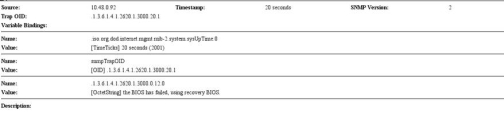

    • Un mensaje de captura de SNMP (si se ha configurado la captura de biosFailure en la interfaz web del usuario WebUI o a través de un Clish).

    Para realizar la recuperación de un fallo del BIOS, consulte sk108517 o póngase en contacto con el soporte técnico de Check Point. El dispositivo es plenamente funcional hasta que se complete la recuperación del BIOS.

    Reemplazo y actualización de componentes

    Los dispositivos 3000 tienen piezas que se pueden sustituir fácilmente para reducir al mínimo el tiempo de inactividad. También hay componentes que se pueden instalar para actualizar el dispositivo. Estas son las partes y los componentes que se pueden utilizar con el dispositivo:

    • Montaje en bastidor de estante: opcional para los dispositivos

    • Un adaptador de corriente CA

    Para más información acerca de la instalación de estos componentes, vea la página de inicio del dispositivo.

    A menos que se lo indique el soporte técnico de Check Point, los acuerdos de garantía y soporte le prohíben reemplazar piezas.
