Hardware de dispositivos Smart-1

En esta sección:

Panel delantero de Smart-1 525

Panel delantero de Smart-1 5050

Panel delantero de Smart-1 5150

Dispositivos de almacenamiento

Placas de cierre de la ranura de discos de Smart-1 5150

Panel de control izquierdo de Smart-1 5050 y Smart-1 5150

Panel trasero de Smart-1 525

Panel trasero de Smart-1 5050

Panel trasero de Smart-1 5150

Indicadores LED de tarjeta de interfaz de red (NIC) integrados

Indicadores LED de tarjetas de línea de expansión

Reemplazo y actualización de componentes

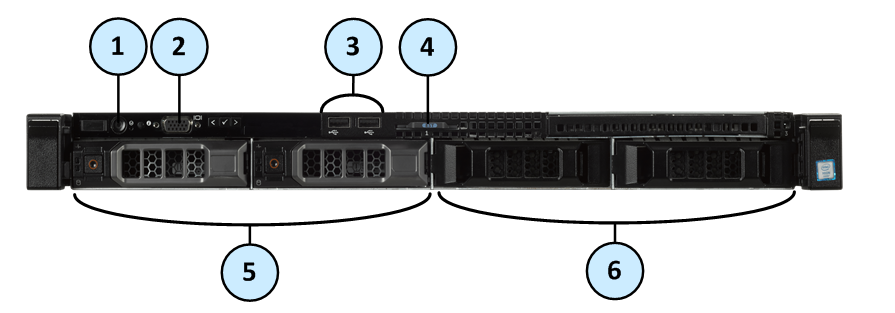

Panel delantero de Smart-1 525


Artículo

Componente

Icono

Descripción

1

Indicador de encendido, botón de encendido

Le permite conocer el estado de energía del sistema. Cuando el sistema está encendido, el indicador de encendido se ilumina. El botón de encendido controla la salida de la fuente de alimentación al sistema.

2

Puerto VGA

Le permite conectar una pantalla al sistema.

3

Conectores USB

Permite conectar dispositivos USB al sistema. Los puertos son compatibles con USB 2.0.

4

Etiqueta de servicio



La etiqueta de servicio contiene la dirección MAC, el número de serie y el modelo del dispositivo. Las etiqueta de servicio es un panel de etiquetas deslizable.

5

Ranuras de dispositivos de almacenamiento



Smart-1 525 admite 2 unidades de disco. Consulte Dispositivos de almacenamiento e Instalación y extracción de dispositivos de almacenamiento Smart-1 525, 5050 y 5150.

6

Placas de cierre de disco



Cubra las ranuras de disco vacías.

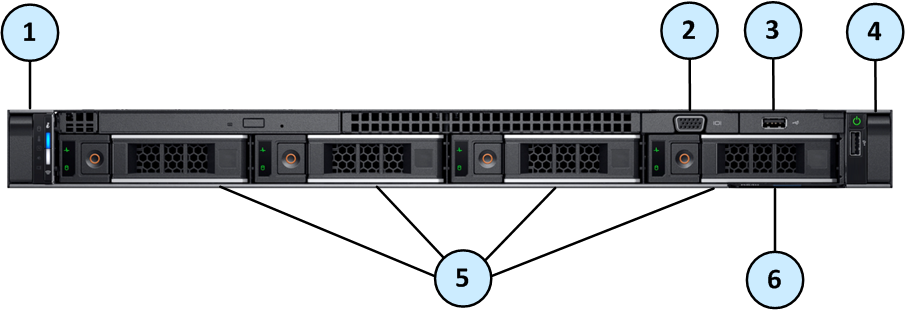

Panel delantero de Smart-1 5050

Artículo

Componente

Descripción

1

Panel de control izquierdo

Contiene los indicadores LED de estado y el indicador LED de notificación del sistema.

2

Puerto VGA

Le permite conectar un dispositivo de visualización al sistema. Para más información, consulte la sección de Especificaciones técnicas.

3

Puerto USB

El puerto USB es compatible con USB 2.0.

4

Panel de control derecho

Contiene el botón de encendido y es compatible con el puerto USB 2.0.

5

Ranuras de disco

Smart-1 5050 se suministra con 4 unidades de disco. Consulte Instalación y extracción de dispositivos de almacenamiento Smart-1 525, 5050 y 5150.

6

Etiqueta de servicio

La etiqueta de servicio contiene la dirección MAC, el número de serie y el modelo del dispositivo. Las etiqueta de servicio es un panel de etiquetas deslizable.

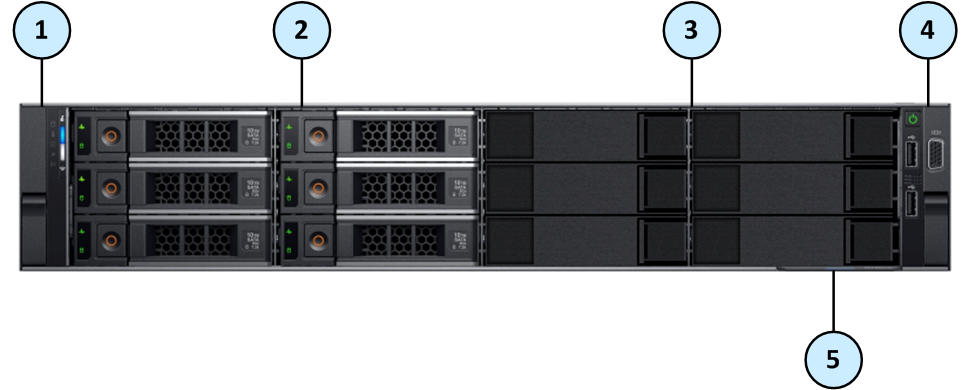

Panel delantero de Smart-1 5150

Artículo

Componente

Descripción

1

Panel de control izquierdo

Contiene los indicadores LED de estado y el indicador LED de notificación del sistema.

2

Ranuras de disco

Le permiten instalar dispositivos de almacenamiento compatibles con su sistema. Smart-1 5150 se suministra con 6 o 12 discos. Puede instalar hasta 6 discos adicionales, si su sistema comienza por 6 discos. Consulte Instalación y extracción de dispositivos de almacenamiento Smart-1 525, 5050 y 5150.

3

Placas de cierre de disco

Las placas de cierre que cubren las ranuras de disco vacías.

4

Panel de control derecho

Contiene el botón de encendido, dos puertos USB 2.0 y un conector VGA.

5

Etiqueta de servicio

La etiqueta de servicio contiene la dirección MAC, el número de serie y el modelo del dispositivo. Las etiqueta de servicio es un panel de etiquetas deslizable.

Dispositivos de almacenamiento

Niveles y almacenamiento en disco RAID



Smart-1 525

Smart-1 5050

Smart-1 5150

Un nivel de RAID
predeterminado

1

10

6 para 6, 8, 10 discos

60 para 12 discos

Niveles de
RAID
compatibles

1

5, 10

5 para 6, 8, 10, 12 discos

6 para 6, 8, 10, 12 discos

10 para 8, 12 discos

50 para 6, 8, 10, 12 discos

60 para 8, 10, 12 discos

Almacenamiento predeterminado

2 discos de 4 TB

4 discos de 4 TB

6 discos de 4 TB

Almacenamiento opcional

No disp.

No disp.

+2, +4, +6 discos de 4 TB

Numeración de las ranuras de disco en el panel frontal

Ranura 0:
Disco

Ranura 1:
Disco

Ranura 2:
vacía

Ranura 3:
vacía

Nota: En Smart-1 525 solo se admiten la ranura 0 y la ranura 1.
No instale un disco en la ranura 2 ni en la ranura 3. Si lo hace, su dispositivo mostrará este error:
Disk slot occupation mismatch!!
Only use of slot 0 and 1 is supported.

Ranura 0:
Disco

Ranura 1:
Disco

Ranura 2:
Disco

Ranura 3:
Disco

Nota: Vea los números de ranura debajo de la fila inferior de ranuras de disco en el dispositivo.

Ranura 0:
Disco

Ranura 3:
Disco

Ranura 6:
opcional

Ranura 9:
opcional

Ranura 1:
Disco

Ranura 4:
Disco

Ranura 7:
opcional

Ranura 10:
opcional

Ranura 2:
Disco

Ranura 5:
Disco

Ranura 8:
opcional

Ranura 11:
opcional

Nota: Vea los números de ranura debajo de la fila inferior de ranuras de disco en el dispositivo.

Soporte de disco

Artículo

Descripción

1

Indicador LED de estado.
Muestra el estado de energía del disco.
Para información sobre patrones de indicadores LED, consulte la tabla a continuación.

2

Indicador LED de actividad.
Muestra si el disco está o no en uso.

3

Botón de desbloqueo.

4

Manija de desbloqueo.

5

Disco.

Patrones del indicador LED de estado

Patrón del indicador
LED de estado

Condición del disco

Verde fijo

El disco está en línea.

Destella en verde dos veces por segundo

Identificación del disco o preparación del disco para su eliminación.

Destella en verde, en amarillo (ámbar) y luego se apaga

Falla de disco prevista.

Destella en amarillo (ámbar) cuatro veces por segundo

Error de disco.

Destella lentamente en verde

El disco se está reconstruyendo.

Destella en verde durante tres segundos, en amarillo (ámbar) durante tres segundos y se apaga después de seis segundos

La reconstrucción del disco se interrumpió.

Apagado

El disco está listo para ser insertado o retirado.

Después de encender el sistema, el indicador LED de estado permanece apagado hasta que todos los discos se inicializan. Los discos no están listos para ser insertados o retirados durante este tiempo.

Placas de cierre de la ranura de discos de Smart-1 5150

Smart-1 5150 le permite instalar discos adicionales. En esta sección se muestra cómo quitar e instalar las placas de cierre que cubren las ranuras de disco vacías.

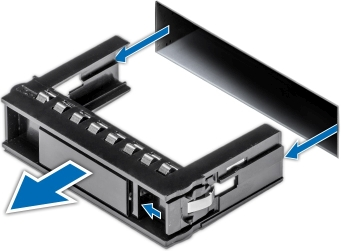

Para quitar una placa de cierre en Smart-1 5150:

  1. Presione el botón de desbloqueo para abrir la manija de desbloqueo en la placa de cierre de disco.
  2. Mientras sujeta la manija, deslice la placa de cierre del disco fuera de la ranura de disco.

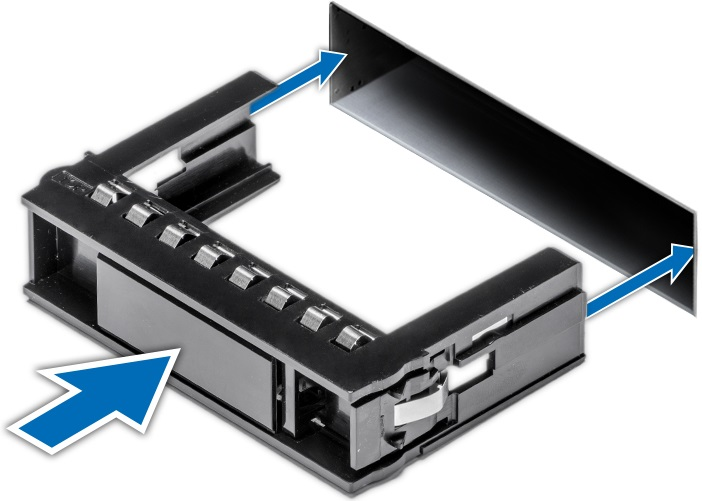

Para instalar una placa de cierre en Smart-1 5150:

Importante: Si no reemplaza de inmediato el disco fallado, instale en la ranura de disco vacía una placa de cierre, para mantener una refrigeración adecuada del sistema. También puede quitar el disco del soporte de disco e instalar el soporte de disco vacío en su ranura.

  1. Inserte la placa de cierre en la ranura de disco.
  2. Empuje la placa de cierre hacia la ranura de disco.
  3. Se debe oír un chasquido cuando el botón de desbloqueo encaje en su lugar.

Panel de control izquierdo de Smart-1 5050 y Smart-1 5150

Artículo

Indicador

Icono

Descripción

1

Indicadores LED de estado

No disp.

Indique el estado del sistema. Para más información, consulte Indicadores LED de estado.

2

Indicador LED de notificación del sistema

Indica el estado del sistema. Para más información, consulte Indicador LED de notificación del sistema. Tenga en cuenta que el botón no es compatible.

Indicadores LED de estado

Los indicadores LED de estado siempre están apagados y sólo se encienden en color amarillo (ámbar) si se produce algún error.

Icono

Descripción

Condición

Indicador de mando

Si hay un error en la unidad de disco, el color del indicador cambia a amarillo (ámbar).

Indicador de temperatura

En caso de un error eléctrico en el sistema, el color del indicador cambia a amarillo (ámbar), por ejemplo, debido a un voltaje fuera de rango o a una falla de la fuente de alimentación (PSU) o del regulador de voltaje.

Indicador eléctrico

En caso de un error eléctrico en el sistema, el color del indicador cambia a amarillo (ámbar), por ejemplo, debido a un voltaje fuera de rango o una falla de la fuente de alimentación (PSU) o del regulador de voltaje.

Indicador de memoria

Si se produce un error de memoria, el color del indicador cambia a amarillo (ámbar).

Indicador de PCIe

Si se produce un error en una tarjeta PCIe, el color del indicador cambia a amarillo (ámbar).

Indicador LED de notificación del sistema

El indicador de notificación del sistema se encuentra en el panel de control izquierdo del sistema. El indicador LED funciona y las descripciones se encuentran en la siguiente tabla. El botón no es compatible.

Código del indicador LED de notificación del sistema

Condición

Apagado

Indica que el dispositivo está encendido y que el sistema está en buen estado.

Intermitente en amarillo (ámbar)

Indica una falla del sistema. Revise el registro de eventos del sistema, vea los archivos de /var/log/messages o ejecute el comando dmesg del modo experto. Para más información acerca de mensajes de error, póngase en contacto con la Check Point Asistencia técnica.

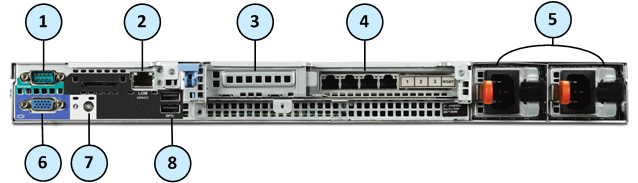

Panel trasero de Smart-1 525

Artículo

Componente

Descripción

1

Puerto de consola serie

Le permite conectar un dispositivo serial al dispositivo.

2

LOM (iDRAC)

Activa la administración via LOM(iDRAC). Para más información visite sk122914.

3

Ranuras de expansión PCIe

La ranura de expansión permite conectar una tarjeta de expansión PCI Express. Para obtener más información acerca las tarjetas de expansión compatibles con su dispositivo, consulte Instalación y extracción de tarjetas de línea de expansión de Smart-1 525, 5050 y 5150.

4

Tarjeta de red integrada

4 puertos de Ethernet:

5

Unidades de fuentes de alimentación

Para obtener más información acerca de las configuraciones de la fuente de alimentación, consulte Instalación y extracción de fuentes de alimentación de CA de Smart-1 525, 5050 y 5150 y Instalación y extracción de fuentes de alimentación de CC de Smart-1 525, 5050 y 5150.

6

Puerto VGA

Le permite conectar un dispositivo de visualización al dispositivo.

7

Indicador LED de notificación del sistema

Off: indica que el dispositivo está encendido y que el sistema está en buen estado.

Amarillo (ámbar) intermitente: indica que el sistema tiene una falla. Revise el registro de eventos del sistema, vea los archivos de /var/log/messages o ejecute el comando dmesg del modo experto. Para más información acerca de mensajes de error, póngase en contacto con la Check Point Asistencia técnica.

8

Puertos USB 2.0

El puerto USB es compatible con 9 pines y USB 2.0. Estos puertos posibilitan la conexión de dispositivos USB al dispositivo.

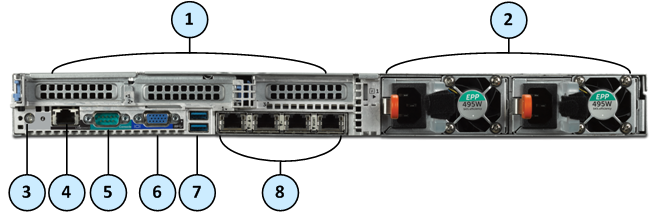

Panel trasero de Smart-1 5050

Artículo

Componente

Descripción

1

Ranuras de expansión PCIe

Las ranuras de expansión permiten conectar tarjetas de expansión PCI Express. Para obtener más información acerca las tarjetas de expansión compatibles con su dispositivo, consulte Instalación y extracción de tarjetas de línea de expansión de Smart-1 525, 5050 y 5150.

2

Unidades de fuentes de alimentación

Para obtener más información acerca de las configuraciones de la fuente de alimentación, consulte Instalación y extracción de fuentes de alimentación de CA de Smart-1 525, 5050 y 5150 y Instalación y extracción de fuentes de alimentación de CC de Smart-1 525, 5050 y 5150.

3

Indicador LED de notificación del sistema

Off: indica que el dispositivo está encendido y que el sistema está en buen estado.

Amarillo (ámbar) intermitente: indica que el sistema tiene una falla. Revise el registro de eventos del sistema, vea los archivos de /var/log/messages o ejecute el comando dmesg del modo experto. Para más información acerca de mensajes de error, póngase en contacto con la Check Point Asistencia técnica.

4

LOM (iDRAC)

Activa la administración via LOM(iDRAC). Para más información visite sk122914.

5

Puerto de consola serie

Le permite conectar un dispositivo serial al dispositivo.

6

Puerto VGA

Le permite conectar un dispositivo de visualización al dispositivo.

7

Puertos USB 3.0

El puerto USB es compatible con 9 pines y USB 3.0. Estos puertos posibilitan la conexión de dispositivos USB al dispositivo.

8

Puertos de red incorporados

4 puertos de Ethernet:

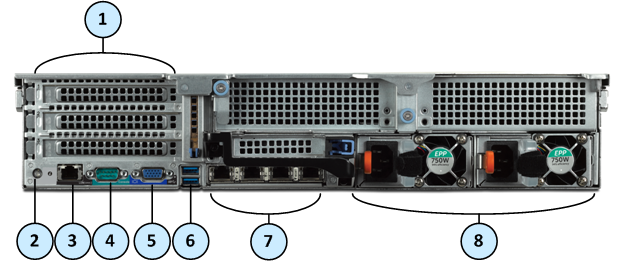

Panel trasero de Smart-1 5150

Artículo

Componente

Descripción

1

Ranuras de expansión PCIe

Las ranuras de expansión permiten conectar tarjetas de expansión PCI Express. Para obtener más información acerca las tarjetas de expansión compatibles con su dispositivo, consulte Instalación y extracción de tarjetas de línea de expansión de Smart-1 525, 5050 y 5150.

2

Indicador LED de notificación del sistema

Off: indica que el dispositivo está encendido y que el sistema está en buen estado.

Amarillo (ámbar) intermitente: indica que el sistema tiene una falla. Revise el registro de eventos del sistema, vea los archivos de /var/log/messages o ejecute el comando dmesg del modo experto. Para más información acerca de mensajes de error, póngase en contacto con la Check Point Asistencia técnica.

3

LOM (iDRAC)

Activa la administración via LOM(iDRAC). Para más información visite sk122914.

4

Puerto de consola serie

Le permite conectar un dispositivo serial al dispositivo.

5

Puerto VGA

Le permite conectar un dispositivo de visualización al dispositivo.

6

Puertos USB 3.0

El puerto USB es compatible con 9 pines y USB 3.0. Estos puertos posibilitan la conexión de dispositivos USB al dispositivo.

7

Puertos de red incorporados

4 puertos de Ethernet:

8

Unidades de fuentes de alimentación

Para obtener más información acerca de las configuraciones de la fuente de alimentación, consulte Instalación y extracción de fuentes de alimentación de CA de Smart-1 525, 5050 y 5150 y Instalación y extracción de fuentes de alimentación de CC de Smart-1 525, 5050 y 5150.

Indicadores LED de tarjeta de interfaz de red (NIC) integrados

La tarjeta de interfaz de red (NIC) en el panel posterior tiene indicadores LED que proporcionan información sobre la actividad de la red y el estado del enlace.

Artículo

Componente

Descripción

1

Indicador LED de enlace

Apagado - Enlace apagado: No hay conectividad o el puerto está apagado.

Verde fijo - Enlace encendido: Se selecciona la velocidad de datos de 1 Gbit/s.

Amarillo (ámbar) fijo - Enlace encendido: Se selecciona la velocidad de datos de 100 Mbit/s.

Amarillo (ámbar) fijo - Enlace encendido: Se selecciona la velocidad de datos de 10 Mbit/s.

2

Indicador LED de actividad

Apagado - Enlace apagado: No hay conectividad, el puerto está apagado, o el enlace está encendido sin  tráfico.

Verde intermitente: enlace activado con tráfico.

Indicadores LED de tarjetas de línea de expansión

La tarjeta de línea tiene indicadores LED, que proporcionan información sobre la actividad de la red y del estado del enlace.

2 tarjetas de línea de expansión de 10 GbE

Artículo

Componente

Descripción

1

Indicador LED de enlace

Apagado - Enlace apagado: No hay conectividad o el puerto está apagado.

Verde fijo - Enlace encendido: Se selecciona la velocidad de datos de 10 Mbit/s.

Amarillo (ámbar) fijo - Enlace encendido: Se selecciona la velocidad de datos de 1 Gbit/s.

2

Indicador LED de actividad

Apagado - Enlace apagado: No hay conectividad, el puerto está apagado, o el enlace está encendido sin  tráfico.

Verde intermitente: enlace activado con tráfico.

2 tarjetas de línea de expansión de 1 GbE

Artículo

Componente

Descripción

1

Indicador LED de enlace

Apagado - Enlace apagado: No hay conectividad o el puerto está apagado.

Amarillo (ámbar) fijo - Enlace encendido: Se selecciona la velocidad de datos de 1 Gbit/s.

2

Indicador LED de actividad

Apagado - Alimentación apagada: No hay conectividad, el puerto está apagado, o el enlace está encendido  sin  tráfico.

Verde intermitente: enlace activado con tráfico.

Reemplazo y actualización de componentes

El dispositivos Smart-1 tiene piezas que puede reemplazar fácilmente para reducir al mínimo el tiempo de inactividad. También hay componentes que se pueden instalar para actualizar el dispositivo. Estas son las piezas y los componentes que se pueden utilizar con el dispositivo:

Para obtener más información acerca de la instalación de estas piezas y estos componentes, consulte la página principal de los dispositivos Smart-1 525, 5050 y 5150.

A menos que se lo indique la asistencia técnica de Check Point, los acuerdos de garantía y asistencia técnica le prohíben reemplazar piezas.
