Configuración de dispositivos Smart-1

En esta sección:

Inicio de funcionamiento del dispositivo

Conecte el dispositivo a una fuente de alimentación y enciéndalo. Conecte el dispositivo a una fuente de alimentación y enciéndalo. En cuanto el dispositivo esté listo, ejecute el Asistente de configuración inicial para configurarlo.

Para iniciar el funcionamiento del dispositivo :

Conecte la interfaz de administración del dispositivo a una computadora con el cable Ethernet que se incluye.
Conecte los dos cables de alimentación a las fuentes de alimentación en el panel trasero.
Si alimentación no responde, pulse el botón de encendido para encenderla.
El dispositivo se enciende.

Cuando el dispositivo está listo, puede hacer que Asistente de configuración inicia lo configure.

Imágenes de Software disponible

El dispositivo Smart-1 525/Smart-1 5050/Smart-1 5150 viene con la imagen de software R80.10.

Para seguir el progreso de la instalación y ver cuando el dispositivo está listo, conéctese a él mediante un cable de consola en serie.

Para más información acerca de imágenes de software, vea la página principal de Smart-1 525, Smart-1 5050 y Smart-1 5150.

Configuración inicial

Configure el dispositivo con el Gaia Asistente de configuración inicia. Consulte la Guía de inicio rápido que se suministra con el dispositivo:

Configuración avanzada

En Gaia puede configurar opciones avanzadas en el sistema operativo de Gaia Portal o de Gaia Clish.

Conexión con la interfaz de línea de comandos (CLI) del dispositivos Smart-1

Para conectarse a la interfaz de línea de comandos del dispositivos Smart-1 , opte por una de las siguientes opciones:

Utilice el cable de consola serial que se incluye (DB9 a DB9), o el adaptador DB9 a RJ-45 y un software de emulación de terminales, como PuTTY (de Windows) o Minicom (de Unix/Linux).
Una conexión SSH a la interfaz de administración (siempre y cuando el SSHD esté configurado).

Conéctese a la interfaz de línea de comandos (CLI) del dispositivo utilizando el cable de consola serie DB9 a DB9 y un software de emulación de terminales:

Conecte un extremo del cable DB9 a DB9 de la consola serie directamente al puerto de la consola serie del dispositivo.
Utilice un destornillador para fijar los tornillos del cable al puerto de consola serie.
Conecte el otro extremo del cable de la consola serie a su computadora (servidor de consola).
En su computadora, abra un software de emulación de terminal.
Configure los parámetros de la conexión en serie: 9600bps, 8 bits, sin paridad, 1 bit de parada (8N1), control de flujo: ninguno.
Establezca la conexión en serie con el dispositivo.

Conéctese a la interfaz de línea de comandos (CLI) del dispositivo utilizando el adaptador DB9 a RJ-45 y un software de emulación de terminales:

Su dispositivo podría entregarse con uno de dos tipos de adaptadores DB9 a RJ-45:

Tipo del adaptador DB9 a RJ-45	Descripción
Un adaptador DB9 a RJ-45 sin protuberancias de plástico en el extremo DB9	El adaptador se conecta directamente al puerto de la consola serie en el dispositivos Smart-1 .
Un adaptador DB9 a RJ-45 con protuberancias de plástico en el extremo DB9 Estas protuberancias forman parte del cuerpo de plástico del adaptador y sobresalen por encima y por debajo del conector DB9	El adaptador se conecta al puerto de la consola serie en el dispositivos Smart-1 , por medio del cambiador de género DB9. Su dispositivo podría entregarse con el cambiador de género DB9 ya conectado. Si aún no está conectado al dispositivo, el cambiador de género DB9 se suministra en una bolsita de piezas con este tipo de adaptador DB9 a RJ-45.

Tipo del
adaptador DB9 a RJ-45

Descripción

Un adaptador DB9 a RJ-45
sin protuberancias de plástico
en el extremo DB9

El adaptador se conecta directamente al puerto de la consola serie en el dispositivos Smart-1 .

Un adaptador DB9 a RJ-45
con protuberancias de plástico
en el extremo DB9
Estas protuberancias forman parte del cuerpo de plástico del adaptador y sobresalen por encima y por debajo del conector DB9

El adaptador se conecta al puerto de la consola serie en el dispositivos Smart-1 , por medio del cambiador de género DB9.

Su dispositivo podría entregarse con el cambiador de género DB9 ya conectado.
Si aún no está conectado al dispositivo, el cambiador de género DB9 se suministra en una bolsita de piezas con este tipo de adaptador DB9 a RJ-45.

Si su dispositivo se entrega con el adaptador DB9 a RJ-45 sin protuberancias de plástico en el extremo de DB9:

Conecte el conector DB9 del adaptador DB9 a RJ-45 directamente al puerto de la consola serie del dispositivo.
Utilice un destornillador para fijar los tornillos del adaptador DB9 a RJ-45 al puerto de consola serie.
Conecte el extremo RJ45 del cable de consola serie al puerto RJ-45 en el adaptador DB9 a RJ-45.
Conecte el otro extremo del cable de la consola serie a su computadora (servidor de consola).
En su computadora, abra un software de emulación de terminal.
Configure los parámetros de la conexión en serie: 9600bps, 8 bits, sin paridad, 1 bit de parada (8N1), control de flujo: ninguno.
Establezca la conexión en serie con el dispositivo.

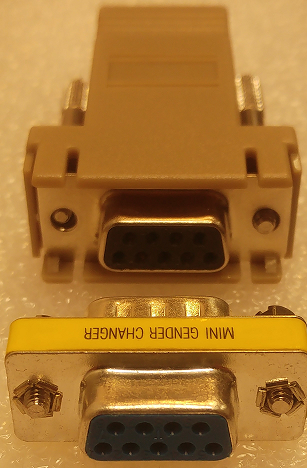

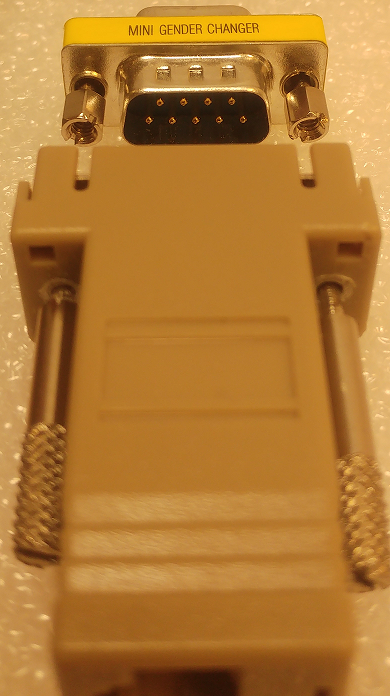

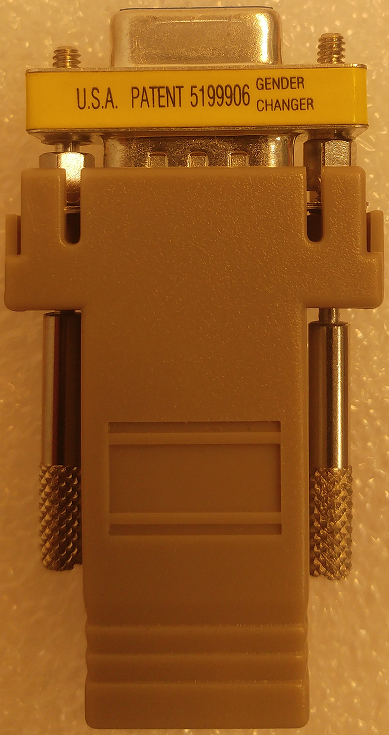

Si su dispositivo se entrega con el adaptador DB9 a RJ-45 con protuberancias de plástico en el extremo DB9:

Conecte el cambiador de género DB9 al puerto de la consola serie del dispositivo.
Utilice un destornillador para fijar los tornillos del cambiador de género DB9 al dispositivo.
Conecte el adaptador DB9 a RJ-45 al cambiador de género DB9.
Utilice un destornillador para fijar los tornillos del adaptador DB9 a RJ-45 al cambiador de género DB9.
Conecte el extremo RJ45 del cable de consola serie al puerto RJ-45 en el adaptador DB9 a RJ-45.
Conecte el otro extremo del cable de la consola serie a su computadora (servidor de consola).
En su computadora, abra un software de emulación de terminal.
Configure los parámetros de la conexión en serie: 9600bps, 8 bits, sin paridad, 1 bit de parada (8N1), control de flujo: ninguno.
Establezca la conexión en serie con el dispositivo.

Para conectarse a la interfaz de línea de comandos (CLI) del dispositivo utilizando una conexión SSH a la interfaz de administración (siempre y cuando el SSHD esté configurado):

Si se conecta a su dispositivo por medio de un Firewall, asegúrese de definir las reglas de seguridad correspondientes que posibilitan tal conexión SSH de su computadora a su dispositivo.
En su computadora, abra un software de cliente SSH, por ejemplo, PuTTY.
Comience una conexión a la dirección IP que asignó a la interfaz de MGMT en su dispositivo.

Inicie sesión con las credenciales correspondientes:

Estado	Nombre de usuario	Contraseña
Antes de completar el asistente de configuración inicial	`admin`	`admin`
Después de completar el asistente de configuración inicial	Tu contraseña configurada	Tu contraseña configurada

Configuración de SmartEvent

Para averiguar cómo conectar los componentes de SmartEvent a un servidor de gestión de seguridad y a un servidor de gestión de seguridad de dominios múltiples, consulte la Guía de administración de registro y monitorización de su versión.

En el caso de R80.10 y posteriores, consulte la Guía de administración de registro y monitorización de R80.10.
