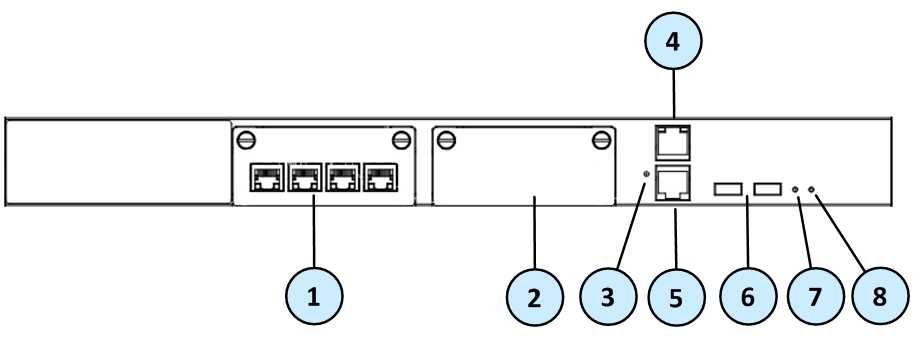

1

Линейная плата

Четыре порта RJ-45 10/100/1000Base-T.

См. Индикаторы портов на передней панели. Эти порты используются для следующих подключений:

• От устройства к сети.
• От сети к устройству.

В комплект устройства входит данная линейная плата. Поддерживается только данная плата.

Установка других линейных плат приведет к нарушению конфигурации сети.

2

Панель-заглушка

Зарезервировано для использования в будущем. Установка линейных плат не поддерживается.

3

Кнопка сброса

Для аппаратного сброса устройства вставьте булавку в отверстие.

4

Порт настройки управления

Для подключения к компьютеру, выполняющему начальную настройку устройства. Название интерфейса: MGMT.

5

Консольный порт

Порт RJ45. Для последовательного подключения к устройству с помощью программы эмуляции терминала, например PuTTY.

6

Порты USB

Два порта USB 2.0.

7

Питание системы

Зеленый, если питание включено.

8

Работа жесткого диска

Мигает красный цветом, если выполняется чтение/запись.

1

Порт управления

Для подключения Ethernet к компьютеру, выполняющему начальную настройку устройства. Название интерфейса: Mgmt.

2

Порты Ethernet

Сетевые интерфейсы.
Имена интерфейсов слева направо: eth1-01, eth1-02 и до eth1-04. Порты нумеруются от 1 до 4.

3

Индикатор работы порта

• Выключен — порт не используется
• Включен (зеленый) — есть связь
• Мигание (зеленый) — порт используется

4

Индикатор скорости связи

• Выключен — выбрана скорость передачи данных 10 Мбит/с
• Включен (зеленый) — выбрана скорость передачи данных 100 Мбит/с
• Включен (желтый) — выбрана скорость передачи данных 1000 Мбит/с

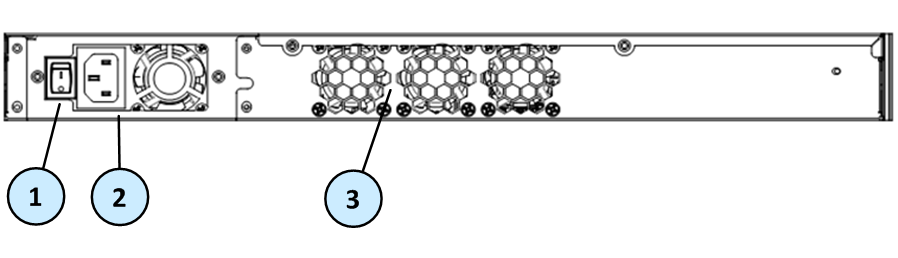

1

Главный переключатель питания

2

Блок питания переменного тока и вентилятор

Включите в электрическую розетку.

3

Закрепленные вентиляторы охлаждения

Нумеруются слева направо: 1,2,3.
