Gaia API プロキシ

Check Point製品はAPIコマンドをサポートしています。詳細はCheck Point API Reference。

管理サーバのGaia API プロキシ機能を使用すると、管理対象セキュリティゲートウェイとクラスタメンバで Gaia API コマンドを実行します。

  1. 管理者は、APIクライアントを使用して管理サーバに接続します。

  2. 管理サーバから、管理者は管理対象セキュリティーゲートウェイとクラスタメンバに対してGaia APIコマンドを実行します。

R82 Management Serverの Gaia API プロキシ機能は、Gaia API をサポートするすべてのマネージドセキュリティゲートウェイとクラスタメンバと連携します。

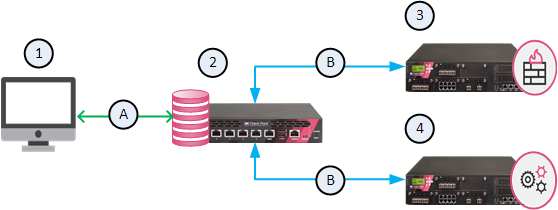

ダイアグラムの例

項目

説明

1

API クライアント

2

Gaia APIプロキシ機能を持つ管理サーバ

3

マネージドセキュリティゲートウェイ

4

管理対象ClusterXL

A

管理 API 通信

B

Gaia API コミュニケーション

重要 -スケーラブルプラットフォーム（ElasticXL、Maestro、シャーシ）はこの機能をサポートしていません。(既知の制限 MBS-10832）。

ワークフロー:

  1. APIクライアントを使用する場合は、Check Point APIの「login 」コマンドを実行して管理サーバにログインします（「Check Point API の使用方法」を参照）。Check Point Management API Reference)。

    重要 - ログインする管理者は、割り当てられた権限プロファイルでRun One Time Script 権限を有効にしておく必要があります：

    1. SmartConsoleで管理サーバに接続します。

    2. 左側のナビゲーションパネルでManage & Settingsをクリックします。

    3. トップセクションで、Permissions & Administrators > Permission Profilesをクリックします。

    4. 該当する権限プロファイルを開きます。

    5. 左側のツリーから、Overview をクリックします。

      • Read/Write Allを選択した場合は、Cancelをクリックします。

        必要な権限はすでに有効になっています。

      • Customizedを選択した場合：

        1. 左のツリーで[ゲートウェイ] をクリックします。

        2. Scriptsセクションで、Run One Time Scriptを選択します。

        3. クリックOK。

        4. SmartConsoleセッションを公開する

  2. 管理 API "login" コマンドは、セッション一意識別子 (SID) トークンを返します。

    同じ API クライアントで、管理対象セキュリティゲートウェイとクラスタメンバで実行する Gaia API コマンドの "X-chkp-sid" フィールドでこの SID トークンを使用します。

    Gaia API 構文:

    POST https://<IP Address of Management Server>/web_api/gaia-api/<Gaia API Version>/<Gaia API Command>

    詳細はCheck Point Gaia API Reference。

    Gaia API コマンドの本文は、以下のパラメータのいずれかによって、管理対象セキュリティゲートウェイまたはクラスタメンバを識別する必要があります。

    • オブジェクト名

    • オブジェクトプライマリ IP アドレス

    • オブジェクト UID

  3. 管理サーバ上の Gaia API プロキシは Gaia API コマンドを解釈し、指定されたセキュリティゲートウェイまたはクラスタメンバにログインします。

    1. このログインは、セキュリティゲートウェイまたはクラスタメンバのSIDを返します。

    2. Gaia API プロキシはこの SID を使用して Gaia API コマンドを実行します。

    3. Gaia API プロキシは、この SID をデータベースに保存します。

      • 管理サーバの SID タイムアウトは 580 秒です。

      • セキュリティゲートウェイまたはクラスタメンバの SID タイムアウトは 10 分です。

    • パフォーマンスを向上させるために、Gaia API プロキシはレスポンスを管理サーバの Gaia API プロキシキャッシュに保存します。

    • Gaia API プロキシがキャッシュタイムアウト中に同じ Gaia API リクエストを受け取った場合、キャッシュから Gaia API レスポンスを返し、キャッシュを更新します。

    • 管理者は、管理サーバ上の$FWDIR/api/conf/cache.confファイルで次のキャッシュパラメータを構成できます。

      注 - $FWDIR/api/conf/cache.confファイルを変更したら、エキスパートモードで "api reconf" コマンドを使用して API サーバ設定を再読み込みする必要があります。

      パラメータ

      可能な値

      説明

      timeout

      0またはそれ以上

      次の Gaia API コマンドがその Gaia API コマンドのキャッシュ更新をトリガするまでの時間を指定します。

      • 0- Gaia APIプロキシはキャッシュを使用しません。

      • <integer>- Gaia API プロキシは、Gaia API レスポンスを指定された秒数（デフォルト：60 秒）キャッシュに保存します。

      total_gateways

      整数

      Gaia API レスポンスを保存する一意のセキュリティゲートウェイとクラスタメンバの数を指定します。

      maximum_entries

      整数

      セキュリティゲートウェイとクラスタメンバごとに保存する一意のGaia API コマンドの数を指定します。

重要 - Gaia API プロキシは Gaia API コマンドを HTTPS 経由で送信します。セキュリティゲートウェイまたはClusterXLのアクセスコントロールポリシーは、管理サーバからセキュリティゲートウェイまたはクラスタメンバへの HTTPS トラフィックを明示的に許可する必要があります。

例

この例では、管理対象のセキュリティゲートウェイをオブジェクトのプライマリ IP アドレスで識別します。

リクエスト

POST https://<IP Address of Management Server>/gaia-api/show-hostname
Content-Type: application/json
X-chkp-sid: <Session ID>
{
  "target" : "192.168.1.1"
}

レスポンス

{
  "command-name" : "show-hostname",
  "response-message" : {
    "name" : "gw-832546"
  }
}

この例では、管理対象 Security Gateway をオブジェクト名で識別します。

リクエスト

POST https://<IP Address of Management Server>/gaia-api/v1.4/show-interfaces
Content-Type: application/json
X-chkp-sid: <Session ID>
{
  "target" : "gw-832546",
  "name" : "eth0"
}

レスポンス

{
  "command-name" : "v1.4/show-interfaces",
  "response-message" : {
    "ipv6-local-link-address": "Not Configured",
    "type": "physical",
    "name": "eth0",
    "ipv6-mask-length": "Not-Configured",
    "ipv6-address": "Not-Configured",
    "ipv6-autoconfig": "Not configured",
    "ipv4-address": "192.168.1.1",
    "enabled": true,
    "comments": "",
    "ipv4-mask-length": "24"
  }
}

この例では、管理対象のセキュリティゲートウェイをオブジェクト UID で識別します。

リクエスト

POST https://<IP Address of Management Server>/gaia-api/v1.4/show-diagnostics
Content-Type: application/json
X-chkp-sid: <Session ID>
{
  "target" : "52048978-c507-8243-9d84-074d11154616",
  "category" : "os",
  "topic" : "disk"
}

レスポンス

{
  "command-name" : "v1.4/show-diagnostics",
  "response-message" : {
    "to": 3,
    "total": 3,
    "from": 1,
    "objects": [
      {
      "total": "34342961152",
      "partition": "/",
      "used": "5718065152",
      "free": "28624896000"
      },
      {
      "total": "304624640",
      "partition": "/boot",
      "used": "26991616",
      "free": "277633024"
      },
      {
      "total": "34342961152",
      "partition": "/var/log",
      "used": "455684096",
      "free": "33887277056"
      }
    ]
  }
}
