NAT64ルールの操作

いずれかの方法を実行します。

• IPv6のみを実装したネットワーキングスタックを持つホスト。

• IPv4とIPv6の両方のプロトコルを実装したネットワークスタックを持つホストで、IPv6のみの接続性を持つもの。

• IPv6専用クライアントアプリケーションを実行するホスト。

いずれかの方法を実行します。

• IPv4のみを実装したネットワーキングスタックを持つホスト。

• IPv4とIPv6の両方のプロトコルを実装したネットワークスタックを持つホストで、IPv4のみの接続性を持つもの。

• IPv4のみのサーバアプリケーションを実行するホスト。

• N:M変換の実行：

  • NはMより大きくなければならない

  • M=1 の場合、単一のIPv4アドレスの背後にHide NATを実行します。

  • M>1 の場合、IPv4 アドレスの範囲の後ろに Hide NAT を実行する。

• IPv4アドレスの保存性が高い（ポートを使って多重化）。

• 接続状態およびバインディングを保存します。

• IPv6クライアントへのIPv6アドレスの割り当てに関する要件はありません。IPv6アドレスの割り当ては、どのようなモードでも正当です（Manual、DHCP6、SLAAC）。

• スケーラブルなソリューションです。

• [IPv6ネットワーク] --- (インターネット) --- [セキュリティゲートウェイ] --- [内部IPv4ネットワーク]

  コンテンツプロバイダの一般的な使用例。DNS64は必要ありません。

• [内部IPv6ネットワーク] --- [セキュリティゲートウェイ] --- (インターネット) --- [IPv4ネットワーク]

  通信事業者、ISP、企業での一般的な使用例。DNS64が必要です。

• [IPv6ネットワーク] --- [セキュリティゲートウェイ] --- [IPv4ネットワーク]

  企業における一般的な使用例。DNS64が必要です。

• RFC 6144- IPv4/IPv6変換フレームワーク

• RFC 6146- ステートフルNAT64：IPv6クライアントからIPv4サーバへのネットワークアドレスとプロトコルの変換

• RFC 6052- IPv4/IPv6トランスレータのIPv6アドレス指定

• RFC 6145- IP/ICMP変換アルゴリズム

• RFC 2428- IPv6とNATのためのFTP拡張機能

• RFC 6384- IPv6-IPv4変換のためのFTPアプリケーションレイヤーゲートウェイ（ALG）

[IPv6クライアント] --- (インタフェース) [セキュリティゲートウェイ] (内部) --- [IPv4サーバ］

各変数の意味は以下のとおりです。

1. IPv6クライアントは、IPv4サーバのNATされたIPv6アドレスにIPv6接続を開始します。

   IPv6クライアントのIPv6実アドレス1111:1111::0100からIPv4サーバのNATされたIPv6アドレス1111:2222::0A00:0064まで

   各変数の意味は以下のとおりです。

   「1111:2222::」の部分は、NATされたIPv6サブネットです

   「0A00:0064」の部分が10.0.0.100

2. Security Gatewayは、これらのNAT変換を実行します。

   1. IPv6クライアントのソースアドレスを、実際のIPv6アドレス1111:1111::0100から、特別な連結ソースIPv6アドレス0064:FF9B::0101:01Xに変換する。

      各変数の意味は以下のとおりです。

      「0064:FF9B::」の部分は、NAT64用に予約された周知のプレフィックス（RFCで定義）

      「0101:01XX」の部分が1.1.1.X

   2. IPv6クライアントのソースアドレスを、特別に連結されたソースIPv6アドレス0064:FF9B::0101:01XXからソースIPv4アドレス1.1.1.Xに変換する。

   3. IPv6クライアントのNATed宛先アドレスを、IPv6アドレス1111:2222::0A00:0064からNATed宛先IPv4アドレス10.0.0.100に変換する。

3. IPv4サーバは、送信元IPv4アドレス1.1.1.Xから宛先IPv4アドレス10.0.0.100へのこのリクエスト接続を受信する。

4. IPv4サーバはこの接続に対して、送信元IPv4アドレス10.0.0.100から宛先IPv4アドレス1.1.1.Xに返信する。

5. Security Gatewayは、これらのNAT変換を実行します。

   1. IPv4サーバのソース実IPv4アドレス10.0.0.100を、ソースNATedされたIPv6アドレス1111:2222::0A00:0064に変換する。

   2. IPv6クライアントのNATed宛先IPv4アドレス1.1.1.Xを、宛先特別連結IPv6アドレス0064:FF9B::0101:01Xに変換する。

      各変数の意味は以下のとおりです。

      「64:FF9B::」の部分は、NAT64用に予約された有名なプレフィックス（RFCで定義）

      「0101:01XX」の部分が1.1.1.X

   3. IPv6クライアントの宛先特別連結IPv6アドレス0064:FF9B::0101:01XXを宛先IPv6実アドレス1111:1111::0100に変換する。

6. IPv6クライアントはこのリプライ接続を、送信元IPv6アドレス1111:2222::0A00:0064から宛先IPv6アドレス1111:1111::0100への接続として受信する。

• リクエスト： [IPv6クライアント] ---> [セキュリティゲートウェイ] ---> [IPv4サーバ］

  パケット内のフィールド	元のIPv6パケット	NATed IPv4パケット
  ソースIP	1111:1111::0100 / 96	1.1.1.X / 24
  宛先IP	1111:2222::0A00:0064 / 96	10.0.0.100 / 24

• 返信[IPv6クライアント] <--- [セキュリティゲートウェイ] <--- [IPv4サーバ］

  パケット内のフィールド	元のIPv4パケット	NATed IPv6パケット
  ソースIP	10.0.0.100 / 24	1111:2222::0A00:0064 / 96
  宛先IP	1.1.1.X / 24	1111:1111::0100 / 96

アクセスコントロールポリシーで、NAT64ルールを手動NATルールとして定義します。

このNATトラフィックを許可するアクセスルールを追加していることを確認してください。

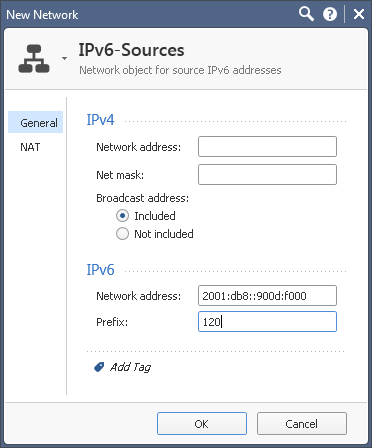

1. ソースIPv6ネットワークオブジェクトを定義します。

   このオブジェクトはソースIPv6アドレスを表わし、ソースIPv4アドレスに変換します。

   手順

   1. Objects メニュー >New Network をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      何も入力しないでください。

   6. IPv6セクションで：

      1. Network addressフィールドには、ソースIPv4アドレスに変換する IPv6 ネットワークのIPv6アドレスを入力します。

      2. Prefixフィールドに、IPv6ネットワークのプレフィックスを入力します。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

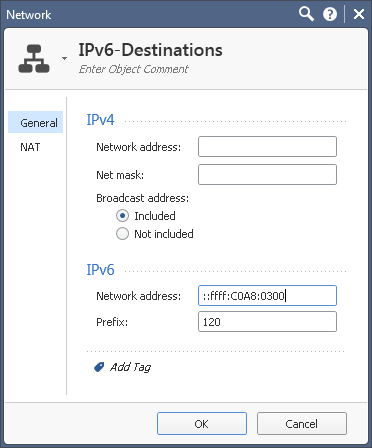

2. IPv4-embedded IPv6アドレスを持つ変換先IPv6ネットワークオブジェクト、または静的IPv6アドレスを持つ変換先IPv6ホストオブジェクトを定義します。

   このオブジェクトは、IPv6ソースが接続する変換された宛先IPv6アドレスを表わします。

   手順

   1. Objects メニュー >New Network をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      何も入力しないでください。

   6. IPv6セクションで：

      1. Network address 」フィールドに、IPv6ソースが接続する宛先IPv4埋め込みIPv6アドレス（IPv4マッピングIPv6アドレスとも呼ばれる）を入力する。

         このようなIPv6アドレスは、左から順に、80個の「0」ビット、16個の「1」ビット、そしてIPv4アドレスの32ビット、0:0:0:0:FFFF:X.Y.Z.W（X.Y.Z.Wは宛先IPv4アドレスの4オクテットを表す）を含んでいます。

         例えば、IPv4ネットワーク192.168.3.0の場合、IPv4-embedded IPv6アドレスは0:0:0:0:FFFF:192.168.3.0、または0:0:0:FFFF:C0A8:0300となります。詳細は、RFC 6052を参照してください。

         これらのIPv4-embedded IPv6アドレスは、外部のDNS64サーバによって公開されます。

      2. Prefixフィールドに、該当するIPv6プレフィックスを入力します。

      注 - IPv4埋め込みIPv6アドレスを定義できるのは、以下のオブジェクトタイプのみです：アドレス範囲、ネットワーク、ホスト。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

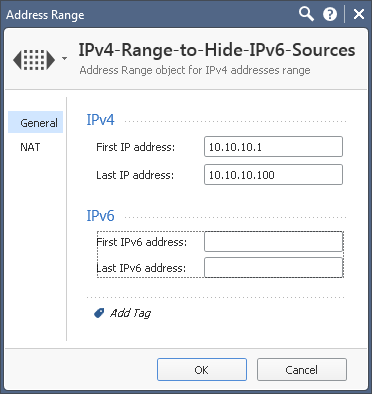

3. 変換元IPv4 Address Range オブジェクトを定義します。

   このオブジェクトは変換されたソースIPv4アドレスを表し、オリジナルのソースIPv6アドレスに変換します。

   手順

   1. Objects メニュー >More object types >Network Object >Address Range >New Address Range をクリック。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      1. First IP addressフィールドには、ソースIPv6アドレスの変換先となる、IPv4アドレス範囲の最初のIPv4アドレスを入力します。

      2. Last IP address フィールドには、ソースIPv6アドレスの変換先となる、IPv4アドレス範囲の最後のIPv4アドレスを入力します。

      注： このIPv4アドレス範囲は、プライベートIPv4アドレスを使用してはならない（RFC 1918 およびMenu >Global properties > を参照）。Non Unique IP Address Range このIPv4アドレスの範囲は、ネットワークのIPv4側で使用しないでください。 より多くのNAT64同時接続を行うために、大きなIPv4アドレス範囲を定義することをお勧めします。

   6. IPv6セクションで：

      何も入力しないでください。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。



4. 手動NAT64ルールを作成します。

   手順

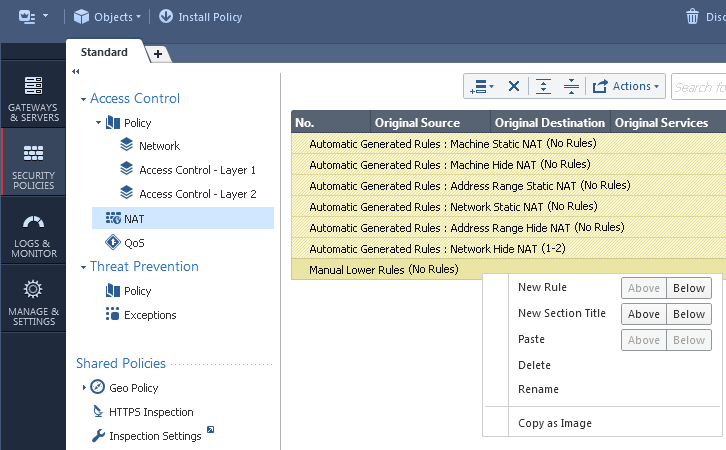

   1. 左のナビゲーションツリーから、Security Policiesをクリックします。

   2. 一番上のAccess Controlセクションで、NATをクリックします。

   3. Manual Lower Rulesセクションのタイトルを右クリックし、New Ruleの近くで、AboveまたはBelowをクリックします。

      このManual NAT64ルールを設定します。

      重要- いくつかのオブジェクトタイプの組み合わせは、Original SourceおよびOriginal Destinationカラムではサポートされていません。このセクションの一番下にあるサポートされているNATルールのサマリ表を参照してください。

      1. Original Sourceカラムに、元のソースIPv6アドレスのIPv6オブジェクトを追加します。

         このルールカラムでは、NAT64ルールは次のタイプのオブジェクトのみをサポートします。

         • *Any

         • 静的IPv6アドレスを持つホスト

         • IPv6アドレスを持つアドレス範囲

         • IPv6アドレスを持つネットワーク

      2. Original Destinationカラムに、IPv4-embedded IPv6 アドレスを持つ変換宛先IPv6オブジェクトを追加します。

         このルールカラムでは、NAT64ルールは次のタイプのオブジェクトのみをサポートします。

         • 静的IPv6アドレスを持つホスト

         • IPv4-embedded IPv6アドレスのアドレス範囲

         • IPv4-embedded IPv6アドレスのネットワーク

      3. Original Servicesカラムは、デフォルトのAnyのままにします。

      4. Translated Sourceカラムに、変換ソースIPv4アドレス範囲のIPv4Address Range オブジェクトを追加します。

         このルールカラムでは、NAT64ルールは次のタイプのオブジェクトのみをサポートします。

         • 静的IPv4アドレスを持つホスト、Original Sourceカラムで静的IPv6アドレスを持つホストを選択した場合のみ。

         • IPv4アドレスを持つアドレス範囲

      5. Translated Source カラムで、IPv4Address Range オブジェクトを右クリック >NAT Method をクリック >Stateful NAT64 をクリック：

         • Translated Packet Destinationカラムは、= Embedded IPv4 Addressを示しています。

         • 64のアイコンは、Translated SourceとTranslated Destinationのカラムに表示されます。

         このルールカラムでは、NAT64ルールはこれらのタイプのオブジェクトのみをサポートしています。

         • 静的IPv4アドレスを持つホスト、Original Sourceカラムで静的IPv6アドレスを持つホストを選択した場合のみ。

         • Embedded IPv4アドレス

      6. Translated Servicesカラムは、デフォルトの= Originalのままにします。

   4. アクセスコントロールポリシーをインストールします。

5. アクセスコントロールポリシーをインストールします。

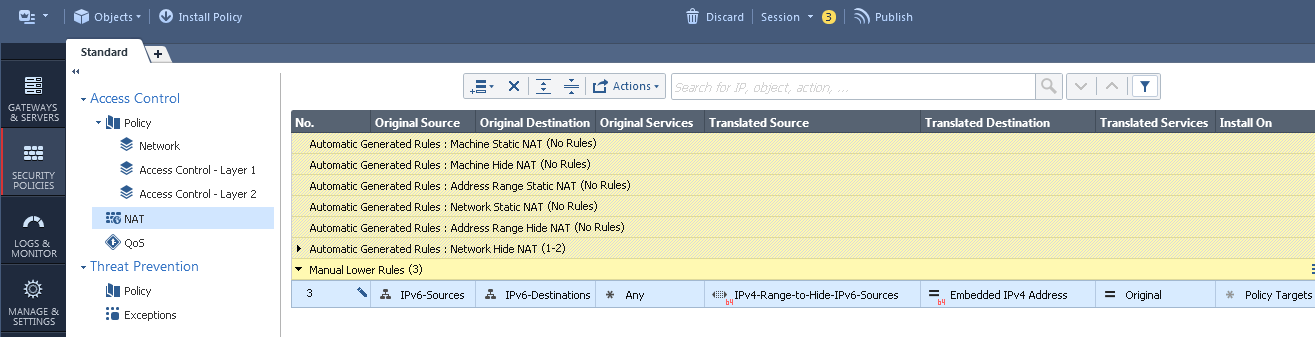

まとめると、以下のManual NAT64ルールのみを設定する必要があります（ルール番号は便宜上つけたものです）。

NAT64の変換メカニズムを制御する追加設定を行うことができます。

これらの設定はRFC 6145 に準拠しています。

手順

1. Management Serverに接続しているSmartConsoleのウィンドウをすべて閉じます。

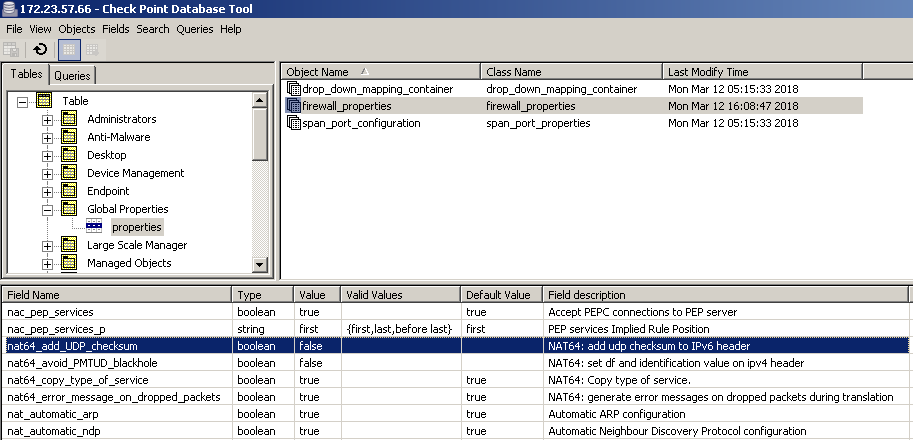

2. とつながるDatabase Tool (GuiDBEdit Tool)を該当するSecurity Management Serverまたはドメイン管理サーバに送信する。

3. 左上のセクションで、Table >Global Properties >properties をクリックする。

4. 右上のセクションで、firewall_properties をクリックします。

5. 下のセクションで、これらのField Namesにスクロールしてください。

   • nat64_add_UDP_checksum

   • nat64_avoid_PMTUD_blackhole

   • nat64_copy_type_of_service

   • nat64_error_message_on_dropped_packets



6. Field Name カラムで該当するパラメータを右クリックし、Edit をクリックする。

7. 該当するValue (true またはfalse) を選択し、OK をクリックする。

   フィールド名	説明
   nat64_add_UDP_checksum	このパラメータは、パケットのチェックサム値がゼロの場合に、トランス レータが有効なUDPチェックサム値を計算してパケットに追加するかどうかを 制御する。 デフォルトでは、チェックサム値がゼロのIPv4 UDPパケットはIPv6側でドロップされるため、これは重要なことです。 デフォルト: false
   nat64_avoid_PMTUD_blackhole	このパラメータは、PMTU発見中にIPv4(宛先)側でパケットの断片化を許可するかどうかを制御する。 機器の組み合わせによっては、PMTUの検出に失敗する場合は、この設定を有効にします。 デフォルト: false
   nat64_copy_type_of_service	このパラメータは、トラフィックClassフィールドを Type Of Serviceフィールドにコピーし、変換されたパケットのType Of Serviceフィールドをゼロに設定するかどうかを制御する。 デフォルト: true
   nat64_error_message_on_dropped_packets	このパラメータは、接続が閉じられた後に監査ログを生成するかどうかを制御する。 閉じた接続ごとに、ログに表示されます。 接続情報（送信元と宛先のIPアドレス、送信元ポート、サービス）。 変換されたソースIPアドレスとソースポート。 開始時刻と終了時刻。 接続が期限切れで切断された場合、ログにはTCP End Reasonフィールドに追加情報が表示されます。 このフィールドがログに表示されない場合は、接続はTCP RST、またはTCP FINで閉じられ、期限切れではありません。 デフォルト: true

8. 変更を保存します（File > Save Allをクリック）。

9. データベースツール（GuiDBEditツール）を閉じます。

10. SmartConsoleで該当するSecurity Management ServerまたはDomain Management Serverに接続します。

11. アクセスコントロールポリシーをインストールします。
