NAT46ルールの操作

• 1:1のIPアドレスマッピングを行います。

• システムは、これら2つのパーツの組み合わせとして、変換されたソースIPv6アドレスを生成します。

  1. 96ビットのプレフィックスで定義されたIPv6アドレスを持つユーザ定義のNetworkオブジェクト。

  2. 送信元のIPv4アドレスで、32ビットのサフィックスとして付加されます。

• [IPv4ネットワーク] --- (インターネット) --- [セキュリティゲートウェイ] --- [IPv6ネットワーク]

  コンテンツプロバイダの一般的な使用例。

• [IPv4ネットワーク] --- [セキュリティゲートウェイ] --- (インターネット) --- [IPv6ネットワーク]

  企業における一般的な使用例。

トポロジの例:

[IPv4クライアント] ---（内部） [セキュリティゲートウェイ] ---（外部） [IPv6 サーバ］

各変数の意味は以下のとおりです。

交通の流れ

1. IPv4クライアントは、IPv6サーバのNATed IPv4アドレスにIPv4接続を開始します。

   IPv4アドレス 192.168.2.55 から IPv4アドレス 1.1.1.66へ

2. Security Gatewayは、これらのNAT変換を実行します。

   1. 送信元IPv4アドレス192.168.2.55から送信元IPv6アドレス2001:DB8:90::192.168.2.55/96へ

   2. 宛先IPv4アドレス1.1.1.66から宛先IPv6アドレス2001:DB8:5001::30へ

3. IPv6サーバは、このリクエスト接続をIPv6アドレス 2001:DB8:90::192.168.2.55/96から IPv6アドレス 2001:DB8:5001::30 として受け取ります。

4. IPv6サーバはこの接続に対して、IPv6アドレス2001:DB8:5001::30からIPv6アドレス2001:DB8:90::192.168.2.55/96まで返信します。

5. Security Gatewayは、これらのNAT変換を実行します。

   1. 送信元IPv6アドレス2001:DB8:5001::30から送信元IPv4アドレス1.1.1.66へ

   2. 宛先IPv6アドレス 2001:DB8:90::192.168.2.55/96 から宛先IPv4アドレス 192.168.2.55へ

6. IPv4クライアントは、この応答接続を IPv4アドレス 1.1.1.66 から IPv4 アドレス 192.168.2.55までとして受信します。

要約すると

• リクエスト： [IPv4クライアント] ---> [セキュリティゲートウェイ] ---> [IPv6サーバ］

  パケット内のフィールド	元のIPv4パケット	NATed IPv6パケット
  ソースIP	192.168.2.55 / 24	2001:DB8:90::192.168.2.55 / 96
  宛先IP	1.1.1.66 / 24	2001:DB8:5001::30 / 96

• 返信[IPv4クライアント] <--- [セキュリティゲートウェイ] <--- [IPv6サーバ］

  パケット内のフィールド	元のIPv6パケット	NATed IPv4パケット
  ソースIP	2001:DB8:5001::30 / 96	192.168.2.55 / 24
  宛先IP	2001:DB8:90::192.168.2.55 / 96	1.1.1.66 / 24

アクセスコントロールポリシーで、NAT46ルールをManual NATルールとして設定します。

このNATトラフィックを許可するアクセスコントロールルールを追加してください。

1. 該当するソースIPv4オブジェクト（IPv4ホスト、IPv4アドレスレンジ、またはIPv4ネットワーク）を設定する。

   送信元 IPv4 Host オブジェクトを設定するには

   1. Objects メニュー >New Host をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4 addressフィールドに、IPv4アドレスを入力します。

   6. IPv6セクションで：

      何も入力しないでください

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. このオブジェクトの他のページで該当する設定を行います。

   9. クリックOK。

   送信元 IPv4 ネットワーク・オブジェクトを設定するには

   1. Objects メニュー >New Network をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      1. Network addressフィールドに、送信元IPv4ネットワークのIPv4アドレスを入力します。

      2. Net maskフィールドに、送信元IPv4ネットワークのネットマスクを入力します。

   6. IPv6セクションで：

      何も入力しないでください。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

   送信元 IPv4 アドレス範囲オブジェクトを設定するには

   1. Objects メニュー >More object types >Network Object >Address Range >New Address Range をクリック。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      1. First IP addressフィールドに、IPv4アドレスの範囲の最初のIPv4アドレスを入力します。

      2. Last IP addressフィールドに、IPv4アドレスの範囲の最後のIPv4アドレスを入力します。

   6. IPv6セクションで：

      何も入力しないでください。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

2. 宛先IPv4 Hostオブジェクトを設定する。

   このオブジェクトは、IPv4ソースの接続先である宛先IPv4アドレスを表わします。

   変換先IPv4 Hostオブジェクトを設定するには

   1. Objects メニュー >New Network をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      1. Network addressフィールドに、宛先IPv4ネットワークのIPv4アドレスを入力します。

      2. Net maskフィールドに、宛先IPv4ネットワークのネットマスクを入力します。

   6. IPv6セクションで：

      何も入力しないでください。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

3. 96ビットのプレフィックスで定義されたIPv6アドレスを持つ変換元IPv6ネットワークオブジェクトを設定する。

   このオブジェクトは、ソースIPv4アドレスの変換先である、変換されたソースIPv6アドレスを表わします。

   96ビットプレフィックスで定義されたIPv6アドレスを持つ変換元IPv6ネットワークオブジェクトを設定するには

   1. Objects メニュー >New Network をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      何も入力しないでください。

   6. IPv6セクションで：

      1. Network addressフィールドに、変換されたソースIPv6アドレスを入力します。

      2. Prefixフィールドに、96を入力します。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. クリックOK。

4. 変換された宛先IPv6 Hostオブジェクトを設定する。

   このオブジェクトは、変換されたIPv4ソースが接続される、変換された宛先IPv6アドレスを表わします。

   変換先IPv6ホストオブジェクトを設定するには

   1. Objects メニュー >New Host をクリックする。

   2. Object Nameフィールドに、該当する名前を入力します。

   3. Commentフィールドに、該当するテキストを入力します。

   4. このオブジェクトのGeneralページをクリックします。

   5. IPv4セクションで：

      何も入力しないでください。

   6. IPv6セクションで：

      Network addressフィールドに、宛先の静的 IPv6アドレスを入力します。

   7. このオブジェクトのNATページで：

      何も設定しないでください。

   8. このオブジェクトの他のページで該当する設定を行います。

   9. クリックOK。

5. 手動NAT46ルールを作成します。

   手順





   1. 左のナビゲーションツールバーから、Security Policiesをクリックします。

   2. 一番上のAccess Controlセクションで、NATをクリックします。

   3. Manual Lower Rulesセクションのタイトルを右クリックし、New Ruleの近くで、AboveまたはBelowをクリックします。

      このNAT46ルールを設定します。

      オリジナル 発信元	オリジナル 宛先	オリジナル サービス	変換 発信元	変換 宛先	変換 サービス
      *Any または 発信元 IPv4 Host オブジェクト または 発信元 IPv4 Address Range オブジェクト または 発信元 IPv4 Network オブジェクト	IPv4 Host オブジェクト	*Any	IPv6 Network オブジェクト と IPv6アドレス を持ち、次で定義： 96ビット プレフィックス	IPv6 Host オブジェクト	= Original

      以下の手順を実行します:

      1. Original Sourceカラムに、該当するIPv4オブジェクトを追加します。

         このルールカラムでは、NAT46ルールは次のタイプのオブジェクトのみをサポートします。

         • *Any

         • 静的IPv4アドレスを持つホスト

         • IPv4アドレスを持つアドレス範囲

         • IPv4アドレスを持つネットワーク

      2. Original Destinationカラムに、IPv4ソースの接続先である宛先IPv4アドレスを表すIPv4Hostオブジェクトを追加します。

         このルールカラムでは、NAT46ルールはIPv4ホストオブジェクトのみをサポートします。

      3. Original Servicesカラムは、デフォルトのAnyのままにします。

      4. Translated Sourceカラムに、96ビットのプレフィックスで定義されたIPv6アドレスを持つIPv6Network objectを追加します。

         このルールカラムでは、NAT64ルールは、96ビットプレフィックスで定義されたIPv6アドレスを持つIPv6ネットワークオブジェクトのみをサポートします。

      5. Translated Source カラムで、96 ビットのプレフィックスを持つ IPv6Network object を右クリック >NAT Method をクリック >Stateless NAT46 をクリック。

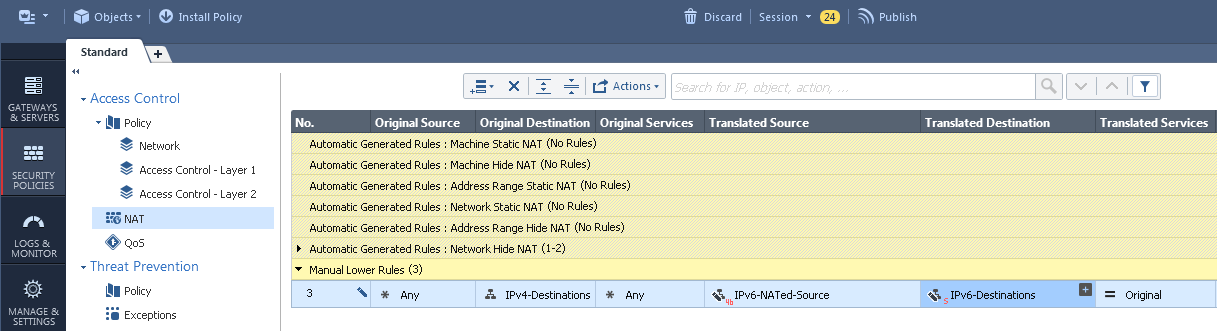

         46のアイコンがTranslated Sourceカラムに表示されます。

      6. Translated Destinationカラムに、変換されたIPv4ソースが接続する変換された宛先IPv6アドレスを表わすIPv6Host オブジェクトを追加します。

         このルールカラムでは、NAT46ルールはIPv6ホストオブジェクトのみをサポートします。

      7. Translated Servicesカラムは、デフォルトの= Originalのままにします。

      要約すると、これらのNAT46ルールのみを設定する必要があります（ルール番号は便宜上のものです）。

      #	オリジナル 発信元	オリジナル 宛先	オリジナル サービス	変換 発信元	変換 宛先	変換 サービス
      1	*Any	IPv4 ホスト オブジェクト	*Any	IPv6 ネットワーク オブジェクト と IPv6アドレス を持ち、次で定義： 96ビット プレフィックス	IPv6 ホスト オブジェクト	= Original
      2	IPv4 ホスト オブジェクト with スタティック IPv4 アドレス	IPv4 ホスト オブジェクト	*Any	IPv6 ネットワーク オブジェクト と IPv6アドレス を持ち、次で定義： 96ビット プレフィックス	IPv6 ホスト オブジェクト	= Original
      3	IPv4 アドレス 範囲 オブジェクト	IPv4 ホスト オブジェクト	*Any	IPv6 ネットワーク オブジェクト と IPv6アドレス を持ち、次で定義： 96ビット プレフィックス	IPv6 ホスト オブジェクト	= Original
      4	IPv4 ネットワーク オブジェクト	IPv4 ホスト オブジェクト	*Any	IPv6 ネットワーク オブジェクト と IPv6アドレス を持ち、次で定義： 96ビット プレフィックス	IPv6 ホスト オブジェクト	= Original

6. アクセスコントロールポリシーをインストールします。
