アドレスが重複する社内通信

2つの内部ネットワークでIPアドレスが重複している（または一部重複している）場合、Security Gatewayが有効になります。

  • 重複する内部ネットワーク間の通信。

  • 重複する社内ネットワークと社外との通信。

  • 重複する内部ネットワークごとに異なるセキュリティポリシーの実施。

ネットワーク構成例

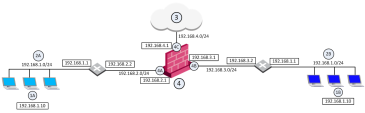

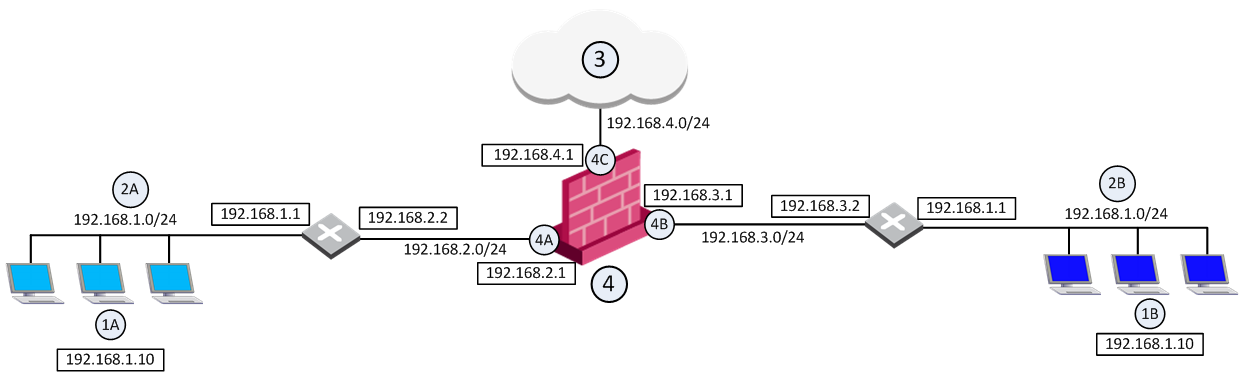

トポロジの例:

例えば、ネットワーク2Aとネットワーク2Bが同じアドレス空間（192.168.1.0/24）を共有しているとする。

したがって、標準的なNATを使って2つのネットワーク間の通信を可能にすることはできない。

その代わりに、インタフェースごとにオーバーラッピングNATを実行する必要がある。

  • ネットワーク2Aのユーザがネットワーク2Bのユーザと通信するには、192.168.30.0/24ネットワークを宛先として使用する必要があります。

  • ネットワーク2Aのユーザと通信したいネットワーク2Bのユーザは、192.168.20.0/24ネットワークを宛先として使用する必要があります。

セキュリティゲートウェイ(4)は、このようにして個々のインタフェースごとにIPアドレスを変換する：

インタフェース

インタフェースでのIPアドレス変換

4A

  • インバウンドのソース IPアドレスは、仮想ネットワーク192.168.20.0/24に変換されます。

  • 送信先のIPアドレスは、192.168.1.0/24ネットワークに変換されます。

4B

  • インバウンドのソースIPアドレスは、ネットワーク192.168.30.0/24に変換されます。

  • 送信先のIPアドレスは、192.168.1.0/24ネットワークに変換されます。

4C

このインタフェースには重複NATは設定されていません。

代わりに、通常の方法でNAT Hideを使用して（インタフェース単位ではありません）、インタフェースのIPアドレス（192.168.4.1）の背後にソースアドレスを隠します。

コミュニケーション例

ネットワーク2AのIPアドレス192.168.1.10のユーザ1Aが、ネットワーク2BのIPアドレス192.168.1.10（同じIPアドレス）のユーザ1Bに接続したい場合、ユーザ1AはIPアドレス192.168.30.10への接続を開始します。

を有効にする方法について説明します

ステップ

ソース IP アドレス

宛先IPアドレス

インタフェース4A - NAT前

192.168.1.10

192.168.30.10

インタフェース4A - NAT後

192.168.20.10

192.168.30.10

Security Gateway は、ネットワーク192.168.20.0/24からネットワーク192.168.30.0/24までのパケットに対してセキュリティポリシーを実施します。

インタフェース4B - NAT前

192.168.20.10

192.168.30.10

インタフェース4B - NAT後

192.168.20.10

192.168.1.10

ネットワーク2AのIPアドレス192.168.1.10のユーザ1Aは、インターネット(3)のIPアドレス192.0.2.10に接続する。

社内ネットワークとインターネット間の通信

ステップ

ソース IP アドレス

宛先IPアドレス

インタフェース4A - NAT前

192.168.1.10

192.0.2.10

インタフェース4A - NAT後

192.168.20.10

192.0.2.10

セキュリティゲートウェイ（4）は、ネットワーク192.168.20.0/24からインターネット（3）へのパケットに対してセキュリティポリシーを実施します。

インタフェース4C - NAT前

192.168.20.10

192.0.2.10

インタフェース4C - NAT Hide後

192.168.4.1

192.0.2.10

ルーティングの考慮事項

ネットワーク2Aからネットワーク2B（上の例）へのルーティングを許可するには、セキュリティゲートウェイに必要なルートを設定する必要があります：

宛先ネットワークアドレス

デフォルトゲートウェイ

192.168.20.0 / 24

192.168.2.2

192.168.30.0 / 24

192.168.3.2

設定方法についてはR81.20 Gaia Administration Guide> 章"ネットワーク管理"＞セクション"IPv4スタティックルート"。

オブジェクトデータベースの設定

オーバーラップNAT機能を有効にするにはDatabase Tool (GuiDBEdit Tool)または、dbedit コマンド（skI3301 参照）。

この例のネットワークでは、インタフェース4Aとインタフェース4Bのインタフェースごとの値は次のとおりである：

パラメータ

値

enable_overlapping_nat

true

overlap_nat_dst_ipaddr

重複しているIPアドレス（NAT前）。

この例では、両方のインタフェースに192.168.1.0を指定しています。

overlap_nat_src_ipaddr

NAT後のIPアドレスです。

この例では：

  • インタフェース4Aの192.168.20.0。

  • インタフェース4Bの192.168.30.0。

オーバーラップネットマスク

重複するIPアドレスのネットマスク。

この例では255.255.255.0。
