SmartView Monitorの仕組み

システムのすべてのセキュリティ ゲートウェイのステータスデータはSecurity Management Serverで収集し、SmartView Monitorで確認します。

データには次のステータス情報があります:

  • Check Pointセキュリティゲートウェイ

  • OPSECゲートウェイ

  • Check Point Software Blades

ゲートウェイステータスは、すべてのコンポーネントのステータス情報が表示されるSmartView Monitorビューです。

ゲートウェイステータスビューには、VPNやClusterXL、サードパーティ製プロダクト(OPSECゲートウェイなど)などのすべてのSoftware Bladeのスナップショットが表示されます。

ゲートウェイステータスの動作はSNMP daemonと似ていて、システムのゲートウェイに関するデータを取得するメカニズムを提供します。

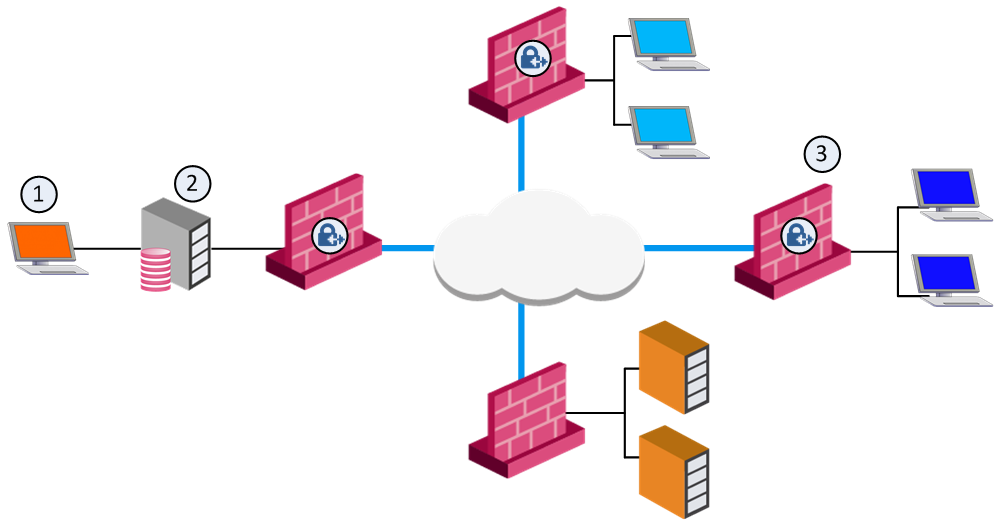

SICはセキュリティゲートウェイ間(3) (ローカルとリモート)、そしてSecurity Management Server(2)間で初期化されます。Security Management Serverではその後、AMON (Application Monitoring)プロトコルでSoftware Bladeからステータスデータを取得します。SmartView Monitor (1)でSecurity Management Serverからデータを取得します。

AMONプロトコルサポート

Security Management ServerはAMONクライアントとして動作します。インストールされたSoftware Bladeに関するデータを取得します。AMONサーバを実行する各セキュリティゲートウェイ、または他のOPSECゲートウェイは、AMONサーバとして動作します。ゲートウェイは、ファイアウォールカーネルやネットワークサーバなど、他のコンポーネントからのステータスアップデートをリクエストします。リクエストは定義された頻度でフェッチされます。

ステータス収集の別のソースには、AMONプロトコルを使用するOPSECパートナーなどの任意のAMONクライアントがあります。

AMONプロトコルはSICベースです。SICが初期化されてからデータを収集します。

ステータスの取得頻度の定義

Security Management Serverでは、定義された間隔でセキュリティゲートウェイからステータスデータを収集します。デフォルトは60秒です。

ステータスの取得頻度を設定するには

  1. SmartConsoleを開きます。

  2. グローバルプロパティ > ログとアラート > 時間設定を開きます。

  3. ステータスの取得頻度で秒を入力します。
