前面板

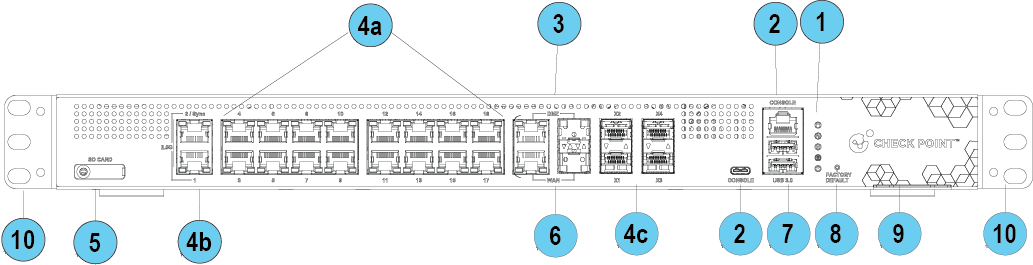

1900/2000硬體設備前面板

注意:只有一組LED。這些LED會根據發生的活動類型顯示不同的顏色。

序號

項目

說明

1

LED

由上而下:

  • 儲存記憶體 - SSD儲存記憶體。藍色/紅色雙色顯示SSD狀態。

    • 無SSD存取 - 藍色關閉,紅色關閉

    • SSD故障 - 藍色關閉,紅色開啟

  • 電源備援 - 顯示兩個內部PSU的狀態。單獨紅色LED。

    • 兩個電源供應器使用中:關閉

    • 其中一個電源供應器故障:亮起

  • 管理:請參閱下方的管理LED燈。

  • 網際網路

    • 沒有網際網路連線 - 關

    • 正在連線至網際網路 - 閃爍藍色

    • 已連線 - 藍色

    • 連線失敗 - 閃爍紅色

  • 電源/狀態

    • 正常運作 - 穩定藍色

    • 開機進行中或是正在安裝韌體 - 閃爍藍色

    • 錯誤/警示 - 紅色

2

主控台

有兩個主控台連接埠可連接序列主控台纜線:USB Type-C和RJ45。

兩個連接埠都連接時,以USB Type-C為優先。

傳輸速率:115200。

3

DMZ連接埠

DMZ是SFP與RJ45(右邊)的組合連接埠。

在插入並且連接之後,一次只能操作一個。

RJ45連接埠支援10 / 100 MbE以及1 GbE。

SFP連接埠僅支援10 GbE。

注意:如需支援的SFP收發器相關資訊,請參閱sk92755

4

LAN連接埠

  • 4a - LAN 連接埠 1-18 - 支援 10/100/1000 MbE。

  • 4b - LAN 1和LAN 2 (在叢集中同步)也支援2.5 GbE。

  • 4c - LAN SFP X1- 4 -支援10GbE

5

SD卡插槽

在此插入micro-SD卡。

6

WAN連接埠

WAN連接埠是SFP與RJ45(右邊)的組合連接埠。

在插入並且連接之後,一次只能操作一個。

RJ45連接埠支援10 / 100 MbE和1 GbE。

SFP連接埠僅支援1 GbE。

注意:如需支援的SFP收發器相關資訊,請參閱sk92755

7

USB3.0

USB連接埠3.0用於軟體下載。

8

出廠預設值

按住按鈕12秒,可將硬體設備還原至出廠預設值。

已經移除先前設定的所有使用者參數。

9

服務標記

顯示規範的模組、序號以及MAC位址。

10

側支架

用於機架安裝。

管理LED

管理LED會顯示重試機制的狀態:

動作

管理LED活動

Zero Touch正在執行中。

閃爍紅色(緩慢)

已成功連線至Zero Touch雲端伺服器並且儲存部署指令碼。

閃爍紅色(快速)

Zero Touch程序已完成。SMP啟用不需要。

關閉

啟用睡眠時間。

閃爍藍色(緩慢)

重新啟用。

閃爍藍色(快速)

SMP已連線。

穩定藍色

SMP模式已關閉。

關閉

閘道無法連線至SMP,將會從重試指令碼退出。

穩定紅色

重試前等待時間:

失敗

等待時間

第1次

2分鐘

第2次

4分鐘

第3次

8分鐘

第4次

16分鐘

隨後

每16分鐘重試一次,直到已成功啟動雲端服務。

網路LED

下表描述網路LED (RJ45 WAN和LAN連接埠與SFP)。

每個連接埠會使用雙色LED(綠色/琥珀色)以反映連結/活動與速度。

此情況也適用於DMZ連接埠。

RJ45與1G SFP

連結/活動LED1(綠色)

速度LED2(琥珀色)

無連結

關閉

關閉

1G連結

開啟

關閉

1G活動

閃爍

開啟

100M連結

開啟

關閉

100M活動

閃爍

關閉

10M連結

開啟

關閉

10M活動

閃爍

關閉

2個RJ45 2.5GbE連接埠

每個連接埠有兩個雙色(綠色和琥珀色)LED

2.5GbE RJ45

連結/活動

LED #1 (雙色)

速度

LED #2 (雙色)



綠色

琥珀色

綠色

琥珀色

無連結

關閉

關閉

關閉

關閉

2.5G連結

開啟

關閉

2.5G活動

閃爍

關閉

1G連結

開啟

開啟

1G活動

閃爍

開啟

100M連結

開啟

閃爍

100M活動

閃爍

閃爍

10M連結

開啟

關閉

10M活動

閃爍

關閉

RJ45與SFP 10GbE連接埠

10GbE RJ45

連結/活動

LED1(雙色)

速度

LED2(雙色)



綠色

琥珀色

綠色

琥珀色

10G連結

開啟

開啟

10G活動

閃爍

開啟
