Painel frontal

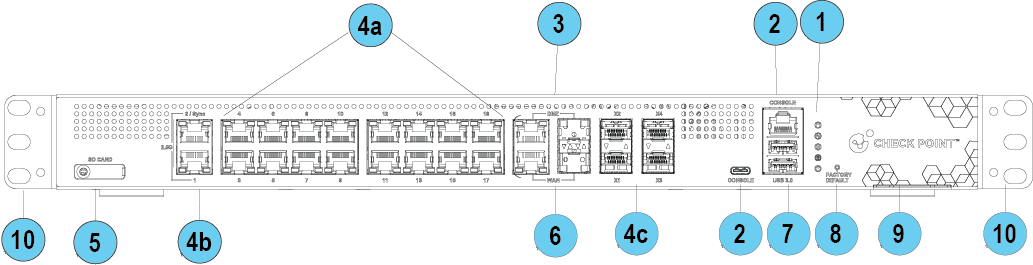

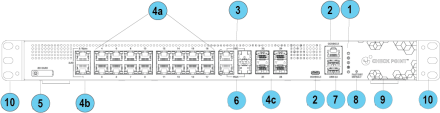

Painel Dianteiro do Dispositivo 1900/2000

Observação: existe apenas um conjunto de LEDs. Esses LEDs mostram cores diferentes dependendo da atividade que está ocorrendo.

Chave

Item

Descrição

1

LEDs

De cima para baixo:

  • Memória de armazenamento - memória de armazenamento SSD. Azul/vermelho bicolor exibe o status do SSD.

    • Sem acesso SSD - Azul desligado, vermelho desligado

    • Falha SSD - Azul desligado, vermelho ligado

  • Redundância de energia - Mostra o status das duas PSUs internas. LED vermelho único.

    • As duas fontes de energia estão ativas - Desligado

    • Falha em uma das fontes de energia - Ligado

  • Gerenciamento - Veja LEDs de Gerenciamento abaixo.

  • Internet

    • Sem conexão com a Internet - Desligado

    • Conectando-se à Internet - Azul piscando

    • Conectado - Azul

    • Falha de conexão - Vermelho piscando

  • Energia/status

    • Operação normal - Azul sem piscar

    • Inicialização em andamento e instalação do firmware - Azul piscando

    • Erro/alerta - Vermelho

2

Console

Existem duas portas de console para o cabo de console serial: USB Tipo C e RJ45.

O USB Tipo C tem prioridade quando ambos estão conectados.

Taxa de Baud: 115200.

3

Portas DMZ

A DMZ é uma porta combinada de SFP e RJ45 (à direita).

Apenas um pode operar por vez, uma vez conectado.

A porta RJ45 suporta 10/100 MbE e 1 GbE.

A porta SFP suporta apenas 10 GbE.

Observação - Para obter informações sobre transceptores SFP suportados, consulte sk92755.

4

Portas LAN

  • 4a - As portas LAN 1-18 suportam 10/100/1000 MbE.

  • 4b - LAN 1 e LAN 2 (sincronia em um cluster) também suportam 2.5 GbE.

  • 4c - LAN SFP X1- 4 - suporta 10GbE

5

Slot do cartão SD

Insira o cartão micro-SD aqui.

6

Portas WAN

A porta WAN é uma porta combinada de SFP e RJ45 (à direita).

Apenas um pode operar por vez, uma vez conectado.

A porta RJ45 suporta 10/100 MbE e 1 GbE.

A porta SFP suporta apenas 1 GbE.

Observação - Para obter informações sobre transceptores SFP suportados, consulte sk92755.

7

USB3.0

Porta USB 3.0 para download do software.

8

Padrão de fábrica

Pressione e segure o botão por 12 segundos para restaurar o dispositivo ao padrão de fábrica.

Todos os parâmetros do usuário configurados antes são removidos.

9

Tag de serviço

Mostra o módulo regulado, o número de série e o endereço MAC.

10

Suportes laterais

Para montagem em rack.

LED de gerenciamento

O LED de gerenciamento mostra o status do mecanismo de novas tentativas:

Ação

Atividade do LED de gerenciamento

O Zero Touch está em execução.

Pisca em vermelho (lentamente)

Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo.

Pisca em vermelho (rapidamente)

O processo do Zero Touch foi concluído. A ativação do SMP não é necessária.

Desligado

Hora de hibernação da ativação.

Pisca em azul (lentamente)

Reativação.

Pisca em azul (rapidamente)

O SMP está desconectado,

Azul sem piscar

O modo SMP está desativado.

Desligado

O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa.

Vermelho sem piscar

Tempos de espera antes de tentar novamente:

Falha

Tempo de espera

2 minutos

4 minutos

8 minutos

16 minutos

Subsequente

Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso

LEDs de rede

A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45 e o SFP).

Cada porta usa um LED bicolor (verde/laranja) para refletir o link/atividade e velocidade.

Isso também se aplica à porta DMZ.

RJ45 e SFP 1G

LED 1 de link/atividade (verde)

LED2 de velocidade (laranja)

Sem link

Desligado

Desligado

Link 1G

Ligado

Desligado

1G Act

Piscar

Ligado

Link 100M

Ligado

Desligado

100M Act

Piscar

Desligado

Link 10M

Ligado

Desligado

10M Act

Piscar

Desligado

2 x portas RJ45 2,5 GbE

Dois LEDs bicolores (verde e âmbar) em cada porta

2.5GbE RJ45

Link/atividade

LED #1 (bicolor)

Velocidade

LED #2 (bicolor)



Verde

Laranja

Verde

Laranja

Sem link

Desligado

Desligado

Desligado

Desligado

Link 2.5G

Ligado

Desligado

Atividade 2.5G

Piscar

Desligado

Link 1G

Ligado

Ligado

1G Act

Piscar

Ligado

Link 100M

Ligado

Piscar

100M Act

Piscar

Piscar

Link 10M

Ligado

Desligado

10M Act

Piscar

Desligado

Porta RJ45 e SFP 10GbE

10GbE RJ45

Link/atividade

LED1 (Bicolor)

Velocidade

LED2 (Bicolor)



Verde

Laranja

Verde

Laranja

Link 10G

Ligado

Ligado

Atividade 10G

Piscar

Ligado
