Panel frontal

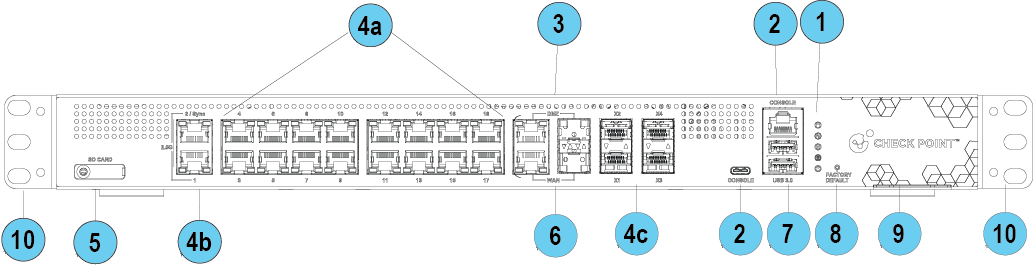

Panel frontal del dispositivo 1900/2000
|
|
Nota - Solo hay un juego de LED. Estos LED muestran diferentes colores según la actividad que se esté produciendo. |
|
Clave |
Elemento |
Descripción |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LED |
De arriba a abajo:
|
||||||||||
|
2 |
Consola |
Hay dos puertos de consola para el cable de consola serie: USB tipo C y RJ45. USB Tipo C tiene prioridad cuando ambos están conectados. Velocidad de transmisión: 115200. |
||||||||||
|
3 |
Puertos DMZ |
El DMZ es un puerto combinado de SFP y RJ45 (a la derecha). Sólo uno puede operar a la vez una vez enchufado y conectado. El puerto RJ45 admite 10/100 MbE y 1 GbE. El puerto SFP solo admite 10 GbE.
|
||||||||||
|
4 |
Puertos LAN |
|
||||||||||
|
5 |
Ranura para tarjeta SD |
Inserte la tarjeta micro-SD aquí. |
||||||||||
|
6 |
Puertos WAN |
El puerto WAN es un puerto combinado de SFP y RJ45 (a la derecha). Sólo uno puede operar a la vez una vez enchufado y conectado. El puerto RJ45 admite 10/100 MbE y 1 GbE. El puerto SFP solo admite 1 GbE.
|
||||||||||
|
7 |
USB 3.0 |
Puerto USB 3.0 para descarga de software. |
||||||||||
|
8 |
Predeterminado de fábrica |
Mantenga presionado el botón durante 12 segundos para restaurar el dispositivo a sus valores predeterminados de fábrica. Se eliminan todos los parámetros de usuario configurados previamente. |
||||||||||
|
9 |
Etiqueta de servicio |
Muestra el módulo regulado, el número de serie y la dirección MAC. |
||||||||||
|
10 |
Soportes laterales |
Para montaje en bastidor. |
LED de gestión
El LED de gestión muestra el estado del mecanismo de reintentos:
|
Acción |
Actividad del LED de gestión |
|---|---|
|
Zero Touch se está ejecutando. |
Parpadea en rojo (lentamente) |
|
Se conectó exitosamente a Zero Touch Cloud Server y guardó el script de implementación. |
Parpadea en rojo (rápidamente) |
|
Se completa el proceso Zero Touch. No es necesaria la activación de SMP. |
Apagado |
|
Activación del tiempo de sueño. |
Parpadea en azul (lentamente) |
|
Reactivación. |
Parpadea en azul (rápidamente) |
|
SMP está conectado. |
Azul sólido |
|
El modo SMP está desactivado. |
Apagado |
|
El gateway no pudo conectarse al SMP y saldrá del script de reintento. |
Rojo sólido |
Tiempos de espera antes de reintentar:
|
Falla |
Tiempo de espera |
|---|---|
|
1er |
2 minutos |
|
2do |
4 minutos |
|
3er |
8 minutos |
|
4to |
16 minutos |
|
Subsecuente |
Vuelve a intentarlo cada 16 minutos hasta que los servicios en la nube se activen correctamente. |
LED de red
La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN y SFP).
Cada puerto utiliza un LED bicolor (verde/ámbar) para reflejar el enlace/actividad y la velocidad.
Esto también se aplica al puerto DMZ.
2 puertos RJ45 de 2,5 GbE
Dos LED bicolores (verde y ámbar) por puerto
|
RJ45 de 2,5 GbE |
Link/Act LED #1 (bicolor) |
Velocidad LED #2 (bicolor) |
||
|---|---|---|---|---|
|
|
Verde |
Ámbar |
Verde |
Ámbar |
|
No hay enlace |
Apagado |
Apagado |
Apagado |
Apagado |
|
Enlace 2,5G |
Encendido |
|
Apagado |
|
|
Act 2.5G |
Parpadear |
|
Apagado |
|
|
enlace 1G |
|
Encendido |
|
Encendido |
|
Acto 1G |
|
Parpadear |
|
Encendido |
|
Enlace de 100M |
|
Encendido |
|
Parpadear |
|
Acto 100M |
|
Parpadear |
|
Parpadear |
|
Enlace de 10M |
|
Encendido |
|
Apagado |
|
Acto 10M |
|
Parpadear |
|
Apagado |
Puerto RJ45 y SFP 10GbE
|
RJ45 10GbE |
Link/Act LED1 (bicolor) |
Velocidad LED2 (bicolor) |
||
|---|---|---|---|---|
|
|
Verde |
Ámbar |
Verde |
Ámbar |
|
Enlace 10G |
Encendido |
|
Encendido |
|
|
Act 10G |
Parpadear |
|
Encendido |
|
