Painel frontal
Esta seção descreve o painel frontal em dispositivos 1600 e 1800 - LEDs, portas e botões.

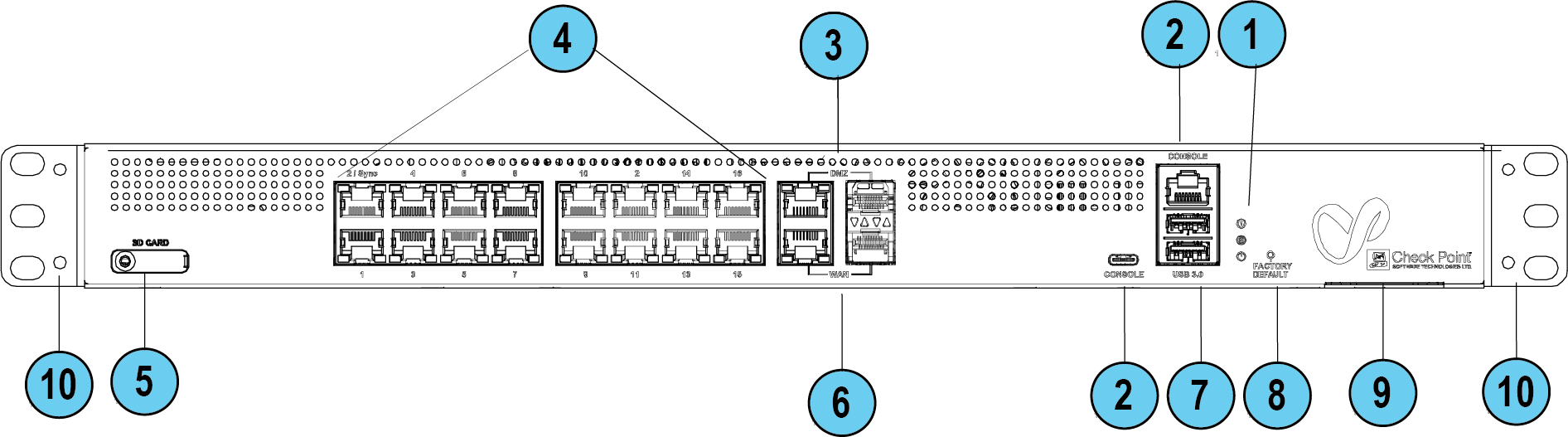

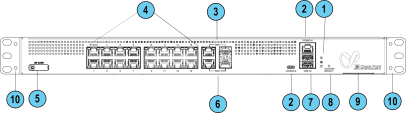

Painel frontal em um dispositivo 1600
Observação: existe apenas um conjunto de LEDs. Esses LEDs mostram cores diferentes dependendo da atividade que está ocorrendo.
|
Chave |
Item |
Descrição |
||||||
|---|---|---|---|---|---|---|---|---|
|
1 |
LEDs |
De cima para baixo:
|
||||||
|
2 |
Console |
Existem duas portas de console para o cabo de console serial: Tipo C e RJ45. O Tipo C tem prioridade quando ambos estão conectados. Taxa de Baud: 115200 |
||||||
|
3 |
Portas DMZ |
A DMZ é uma porta combinada de SFP e RJ45 (à direita). Apenas um pode operar por vez quando conectado. RJ45 - suporta 10/100/1000MbE. SFP - suporta 1000MbE. |
||||||
|
4 |
Portas LAN |
Portas LAN 1-16 - suporta 10/100/1000MbE. LAN 1 e LAN 2 (Sincronia) também suporta 2.5GbE. |
||||||
|
5 |
Slot do cartão SD |
Insira o cartão micro-SD aqui. |
||||||
|
6 |
Portas WAN |
Duas portas WAN, cada uma delas uma porta combo de SFP e RJ45 (à direita). Apenas um pode operar por vez quando conectado. RJ45 - suporta 10/100/1000MbE SFP - suporta 1000MbE |
||||||
|
7 |
USB3.0 |
Duas portas USB 3.0 para download do software. |
||||||
|
8 |
Padrão de fábrica |
Pressione o botão continuamente por 12 segundos para restaurar o dispositivo ao padrão de fábrica. Todos os parâmetros do usuário configurados antes são removidos. |
||||||
|
9 |
Tag de serviço |
Mostra o módulo regulado, o número de série e o endereço MAC. |
||||||
|
30 |
Suportes laterais |
Para montagem em rack. |

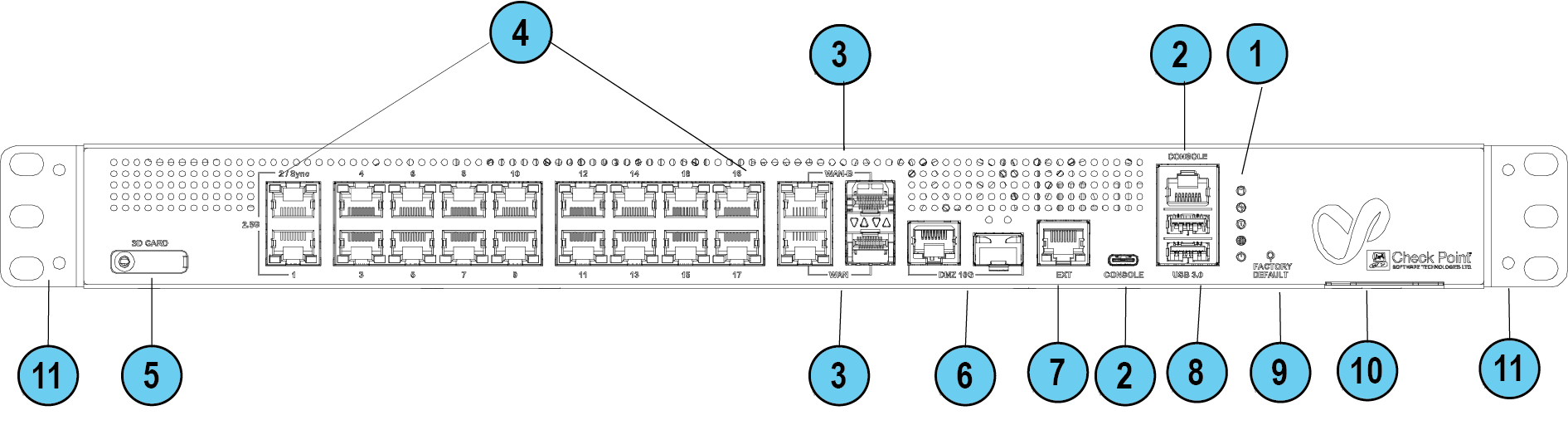

Painel frontal em um dispositivo 1800
Observação: existe apenas um conjunto de LEDs. Esses LEDs mostram cores diferentes dependendo da atividade que está ocorrendo.
|
Chave |
Item |
Descrição |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LEDs |
De cima para baixo:
|
||||||||||
|
2 |
Console |
Existem duas portas de console para o cabo de console serial: Tipo C e RJ45. O Tipo C tem prioridade quando ambos estão conectados. Taxa de Baud: 115200. |
||||||||||
|
3 |
Portas DMZ |
A DMZ é uma porta combinada de SFP e RJ45 (à direita). Apenas um pode operar por vez, uma vez conectado. RJ45 - suporta 10/100/1000/2500/5000MbE e 10GbE. SFP - suporta 10GbE. |
||||||||||
|
4 |
Portas LAN |
Portas LAN 1-18 - suporta 10/100/1000MbE. LAN 1 e LAN 2 (Sincronia) também suporta 2.5GbE. |
||||||||||
|
5 |
Slot do cartão SD |
Insira o cartão micro-SD aqui. |
||||||||||
|
6 |
Portas WAN e WAN-B |
Duas portas WAN, cada uma das quais é uma porta combo de SFP e RJ45 (à direita). Apenas um pode operar por vez, uma vez conectado. RJ45 - suporta 10/100/1000MbE. SFP - suporta 1000MbE. |
||||||||||
|
7 |
Porta EXT |
Porta de gerenciamento - suporta 10/100/1000MbE. |
||||||||||
|
8 |
USB3.0 |
Porta USB 3.0 para download do software. |
||||||||||
|
9 |
Padrão de fábrica |
Pressione o botão continuamente por 12 segundos para restaurar o dispositivo ao padrão de fábrica. Todos os parâmetros do usuário configurados antes são removidos. |
||||||||||
|
30 |
Tag de serviço |
Mostra o módulo regulado, o número de série e o endereço MAC. |
||||||||||
|
11 |
Suportes laterais |
Para montagem em rack. |
LED de gerenciamento
O LED de gerenciamento mostra o status do mecanismo de novas tentativas:
|
Ação |
Atividade do LED de gerenciamento |
|---|---|
|
O Zero Touch está em execução. |
Pisca em vermelho (lentamente) |
|
Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo. |
Pisca em vermelho (rapidamente) |
|
O processo do Zero Touch foi concluído. A ativação do SMP não é necessária. |
LED desligado |
|
Hora de hibernação da ativação. |
Pisca em azul (lentamente) |
|
Reativação. |
Pisca em azul (rapidamente) |
|
O SMP está desconectado, |
Azul sem piscar. |
|
O modo SMP está desativado. |
LED desligado |
|
O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa. |
Vermelho constante. |
Tempos de espera antes de tentar novamente:
|
Falha |
Tempo de espera |
|---|---|
|
1ª |
2 minutos |
|
2ª |
4 minutos |
|
3ª |
8 minutos |
|
4ª |
16 minutos |
|
Subsequente |
Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso |
LEDs de rede
A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45 e o SFP).
Cada porta usa um LED bicolor (verde/laranja) para refletir o link/atividade e velocidade, de 10M a 1GbE.
Isso também se aplica à porta DMZ do dispositivo 1600.
Somente para dispositivos 1800:
2x portas RJ45 2.5GbE
Dois LEDs bicolores (verde e âmbar) em cada porta
Porta RJ45 e SFP 10GbE
