Передняя панель
В этом разделе описывается передняя панель устройств 1600 и 1800: индикаторы, порты и кнопки.

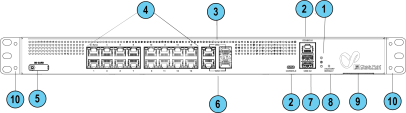

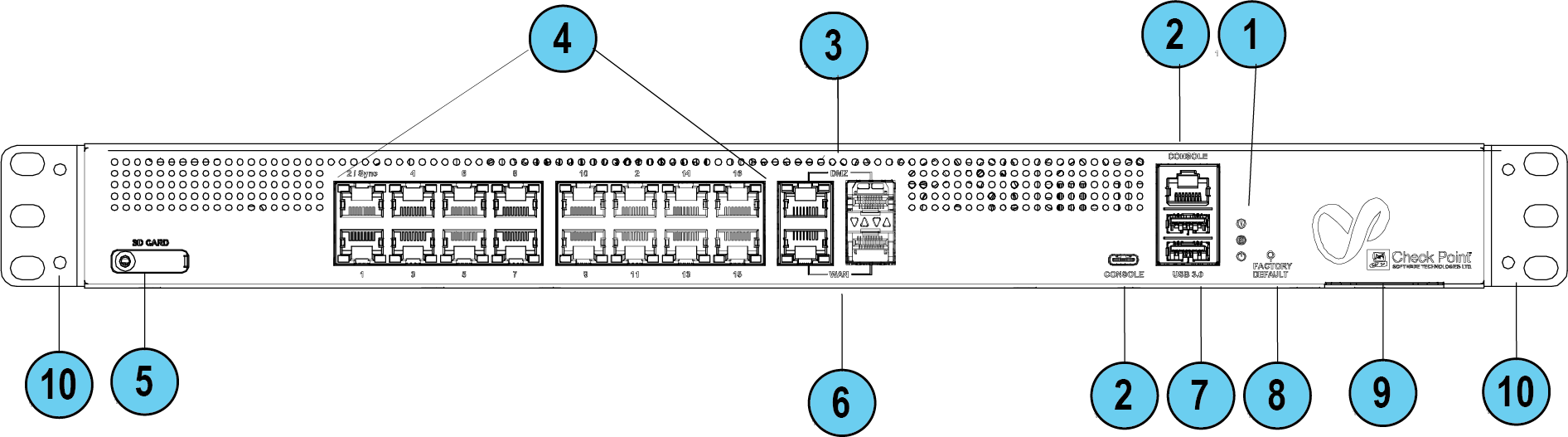

Передняя панель устройства 1600
Примечание - Есть только один набор светодиодов. Эти светодиоды горят разными цветами в зависимости от того, что происходит.
|
Ключ |
Наименование |
Описание |
||||||
|---|---|---|---|---|---|---|---|---|
|
1 |
Светодиоды |
Сверху вниз:
|
||||||
|
2 |
Консоль |
Вставьте последовательный консольный кабель сюда. Скорость передачи: 115200. |
||||||
|
3 |
Порты DMZ |
DMZ - это комбинированный порт, включающий SFP и RJ45 (справа). Только один из них может работать после подключения кабеля и включения. RJ45 поддерживает 10/100/1000MbE. SFP поддерживает 1000MbE. |
||||||
|
4 |
Порты LAN |
Порты LAN 1-16 поддерживают 10/100/1000MbE. LAN 1 и LAN 2 (Sync) также поддерживают 2.5GbE. |
||||||
|
5 |
Гнездо для SD-карты |
Вставьте карту micro-SD сюда. |
||||||
|
6 |
Порты WAN |
Два порта WAN. Каждый из них является комбинированным портом, включающим SFP и RJ45 (справа). Только один из них может работать после подключения кабеля и включения. RJ45 поддерживает 10/100/1000MbE SFP поддерживает 1000MbE |
||||||
|
7 |
USB3.0 |
Два порта USB 3.0 для загрузки программного обеспечения. |
||||||
|
8 |
Заводские настройки |
Нажмите и удерживайте кнопку в течение 12 секунд, чтобы восстановить заводские настройки устройства. Все ранее установленные пользовательские настройки удаляются. |
||||||
|
9 |
Сервисный знак |
Показывает регулируемый модуль, серийный номер и MAC-адрес. |
||||||
|
10 |
Боковые кронштейны |
Для монтажа в стойке. |

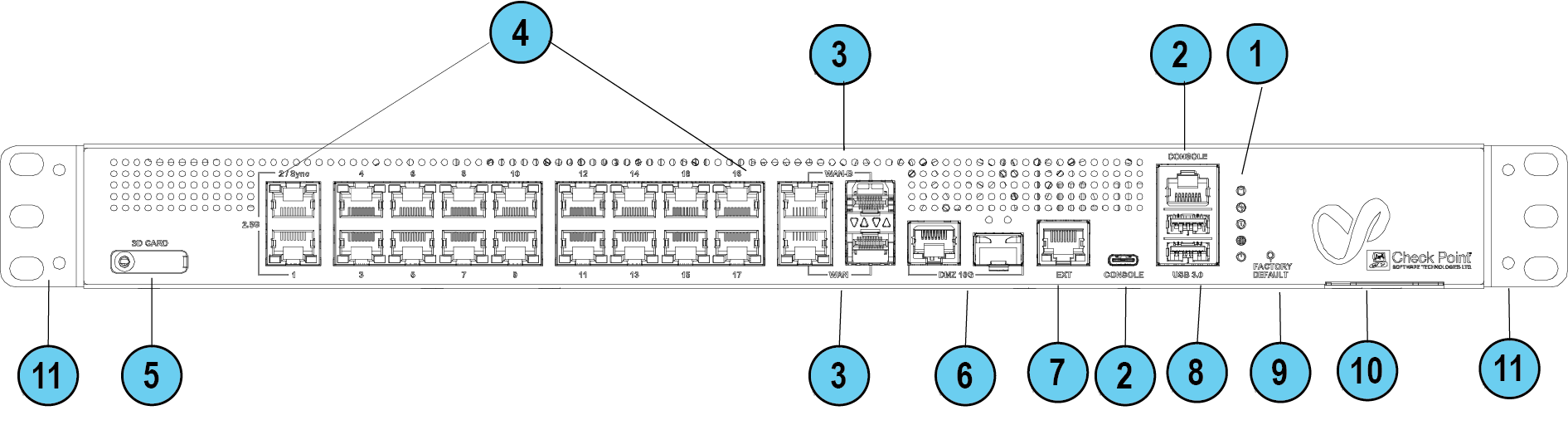

Передняя панель устройства 1800
Примечание - Есть только один набор светодиодов. Эти светодиоды горят разными цветами в зависимости от того, что происходит.
|
Ключ |
Наименование |
Описание |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
Светодиоды |
Сверху вниз:
|
||||||||||
|
2 |
Консоль |
Вставьте последовательный консольный кабель сюда. Скорость передачи: 115200. |
||||||||||
|
3 |
Порты DMZ |
DMZ - это комбинированный порт, включающий SFP и RJ45 (справа). Только один из них может работать после подключения кабеля и включения. RJ45 поддерживает 10/100/1000/2500/5000MbE и 10GbE. SFP поддерживает 10GbE. |
||||||||||
|
4 |
Порты LAN |
Порты LAN 1-18 поддерживают 10/100/1000MbE. LAN 1 и LAN 2 (Sync) также поддерживают 2.5GbE. |
||||||||||
|
5 |
Гнездо для SD-карты |
Вставьте карту micro-SD сюда. |
||||||||||
|
6 |
Порты WAN и WAN-B |
Два порта WAN. Каждый из них является комбинированным портом SFP и RJ45 (справа). Только один из них может работать после подключения кабеля и включения. RJ45 поддерживает 10/100/1000MbE. SFP поддерживает 1000MbE. |
||||||||||
|
7 |
Порт EXT |
Порт управления поддерживает 10/100/1000MbE. |
||||||||||
|
8 |
USB3.0 |
USB-порт 3.0 для загрузки программного обеспечения. |
||||||||||
|
9 |
Заводские настройки |
Нажмите и удерживайте кнопку в течение 12 секунд, чтобы восстановить заводские настройки устройства. Все ранее установленные пользовательские настройки удаляются. |
||||||||||
|
10 |
Сервисный знак |
Показывает регулируемый модуль, серийный номер и MAC-адрес. |
||||||||||
|
11 |
Боковые кронштейны |
Для монтажа в стойке. |
Индикатор состояния блока питания
Этот раздел относится только к устройству 1800.
-
Отображает состояние 2 встроенных блоков питания.
-
Один красный светодиодный индикатор.
|
Режим |
Красный |
|---|---|
|
Нормальная работа |
Выкл. |
|
Резервирование питания активно |
Вкл. |
Индикатор памяти
Этот раздел относится только к устройству 1800.
Двухцветный (синий/красный) индикатор отображает состояние и активность SSD.
|
Режим |
Синий |
Красный |
|---|---|---|
|
Отсутствует доступ к SSD |
Выкл. |
Выкл. |
|
Активность SSD |
Мигает |
Выкл. |
|
Отказ SSD |
Выкл. |
Вкл. |
Индикатор управления
Индикатор управления показывает состояние механизма повторных попыток:
|
Действие |
Активность Индикатора управления |
|---|---|
|
Zero Touch запущен. |
Мигает красным (медленно) |
|
Успешно подключился к Zero Touch Cloud Server и сохранил сценарий развертывания. |
Мигает красным (быстро) |
|
Процесс Zero Touch завершен. Активация SMP не требуется. |
Светодиод выключен |
|
Спящий режим активации. |
Мигает синим (медленно) |
|
Реактивация. |
Мигает синим (быстро) |
|
SMP подключено. |
Постоянно горит синим. |
|
Режим SMP выключен. |
Светодиод выключен |
|
Шлюзу не удалось подключиться к SMP, и он выйдет из сценария повтора. |
Постоянно горит красный. |
Время ожидания перед повторной попыткой:
|
Не удалось выполнить |
Время ожидания |
|---|---|
|
1st |
2 минуты |
|
2nd |
4 минуты |
|
3rd |
8 минут |
|
4th |
16 минут |
|
Следующий |
Повторные попытки каждые 16 минут, пока облачные сервисы не будут успешно активированы |
Индикаторы сети
В таблице ниже описаны индикаторы сети (порты RJ45 WAN и LAN, а также SFP).
На каждом порте используется двухцветный светодиод (зеленый/желтый), отражающий соединение/активность и скорость от 10M до 1GbE.
Это также относится к порту DMZ устройства 1600.
Только для устройств 1800:
2 порта RJ45 2.5GbE
Два двухцветных (зеленый и желтый) индикатора на каждый порт
Порт RJ45 и SFP 10GbE
