Panel frontal

Esta sección describe el panel frontal en los dispositivos 1600 y 1800, las luces LED, los puertos y los botones

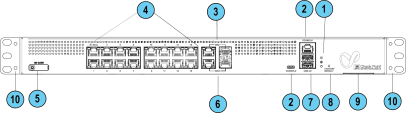

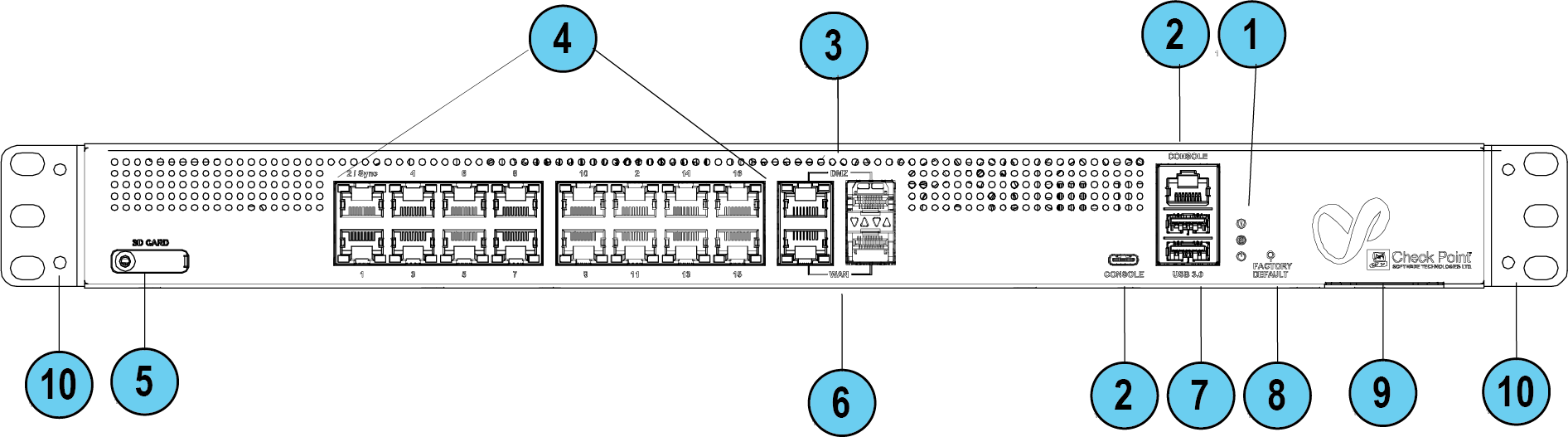

Panel frontal del dispositivo 1600

Nota - Solo hay un juego de LED. Estos LED muestran diferentes colores según la actividad que se esté produciendo.

Clave

Elemento

Descripción

1

LED

De arriba a abajo:

  • Administración

  • Internet

  • Alimentación/Estado

2

Consola

Conecte aquí el cable serie de la consola. Velocidad de transmisión: 115200.

3

Puertos DMZ

El DMZ es un puerto combinado de SFP y RJ45 (a la derecha).

Sólo uno puede operar a la vez una vez enchufado y conectado.

RJ45 - Compatible con 10/100/1000MbE.

SFP - Compatible con 1000MbE.

4

Puertos LAN

Puertos LAN 1-16 - Compatibles con 10/100/1000MbE.

LAN 1 y LAN 2 (sincronización) también compatibles con 2.5 GbE.

5

Ranura para tarjeta SD

Inserte la tarjeta micro-SD aquí.

6

Puertos WAN

Dos puertos WAN, cada uno es una combinación de puertos SFP y RJ45 (a la derecha).

Sólo uno puede operar a la vez una vez enchufado y conectado.

RJ45 - Compatible con 10/100/1000MbE

SFP - Compatible con 1000MbE

7

USB 3.0

Dos puertos USB 3.0 para descarga de software.

8

Predeterminado de fábrica

Presione el botón continuamente durante 12 segundos para restaurar el aparato a sus valores predeterminados de fábrica.

Se eliminan todos los parámetros de usuario configurados previamente.

9

Etiqueta de servicio

Muestra el módulo regulado, el número de serie y la dirección MAC.

10

Soportes laterales

Para montaje en bastidor.

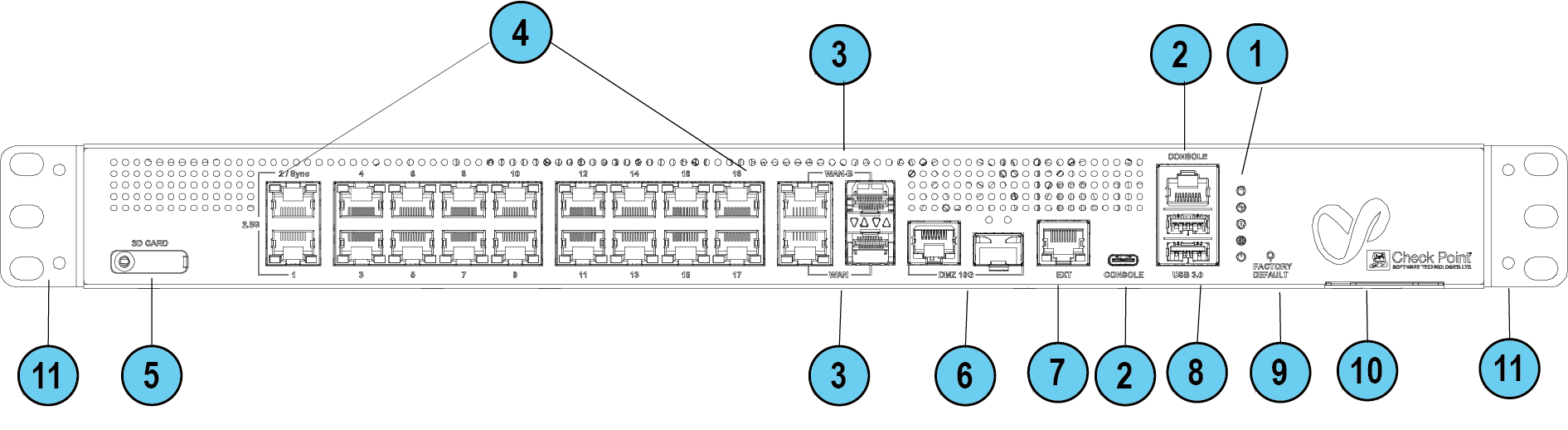

Panel frontal del dispositivo 1800

Nota - Solo hay un juego de LED. Estos LED muestran diferentes colores según la actividad que se esté produciendo.

Clave

Elemento

Descripción

1

LED

De arriba a abajo:

  • Memoria de almacenamiento - Memoria de almacenamiento SSD.

  • Redundancia de alimentación - muestra el estado de las dos fuentes de alimentación internas.

  • Administración

  • Internet

  • Alimentación/Estado

2

Consola

Conecte aquí el cable serie de la consola. Velocidad de transmisión: 115200.

3

Puertos DMZ

El DMZ es un puerto combinado de SFP y RJ45 (a la derecha).

Sólo uno puede operar a la vez una vez enchufado y conectado.

RJ45 - Compatible con 10/100/1000/2500/5000MbE y 10GbE.

SFP - Compatible con 10GbE.

4

Puertos LAN

Puertos LAN 1-18 - Compatibles con 10/100/10000MbE.

LAN 1 y LAN 2 (sincronización) también compatibles con 2.5 GbE.

5

Ranura para tarjeta SD

Inserte la tarjeta micro-SD aquí.

6

Puertos WAN y WAN-B

Dos puertos WAN, y cada uno es un puerto combinado de SFP y RJ45 (a la derecha).

Sólo uno puede operar a la vez una vez enchufado y conectado.

RJ45 - Compatible con 10/100/1000MbE.

SFP - Compatible con 1000MbE.

7

Puerto EXT

Puerto de gestión - Compatible con 10/100/1000MbE.

8

USB 3.0

Puerto USB 3.0 para descarga de software.

9

Predeterminado de fábrica

Presione el botón continuamente durante 12 segundos para restaurar el aparato a sus valores predeterminados de fábrica.

Se eliminan todos los parámetros de usuario configurados previamente.

10

Etiqueta de servicio

Muestra el módulo regulado, el número de serie y la dirección MAC.

11

Soportes laterales

Para montaje en bastidor.

LED de estado de la fuente de alimentación

Esta sección corresponde solo para el dispositivo 1800.

  • Muestra el estado de las 2 fuentes de alimentación internas.

  • LED rojo único.

Modo

Rojo

Funcionamiento normal

Apagado

Redundancia energética activada

Encendido

LED de memoria de almacenamiento

Esta sección corresponde solo para el dispositivo 1800.

El LED bicolor azul/rojo muestra el estado y la actividad del SSD.

Modo

Azul

Rojo

Sin acceso a la SSD

Apagado

Apagado

Actividad de la SSD

Intermitente

Apagado

Falla de la SSD

Apagado

Encendido

LED de gestión

El LED de gestión muestra el estado del mecanismo de reintentos:

Acción

Actividad del LED de gestión

Zero Touch se está ejecutando.

Parpadea en rojo (lentamente)

Se conectó exitosamente a Zero Touch Cloud Server y guardó el script de implementación.

Parpadea en rojo (rápidamente)

Se completa el proceso Zero Touch. No es necesaria la activación de SMP.

LED apagado

Activación del tiempo de sueño.

Parpadea en azul (lentamente)

Reactivación.

Parpadea en azul (rápidamente)

SMP está conectado.

Azul solido.

El modo SMP está desactivado.

LED apagado

El gateway no pudo conectarse al SMP y saldrá del script de reintento.

Rojo constante.

Tiempos de espera antes de reintentar:

Falla

Tiempo de espera

1er

2 minutos

2do

4 minutos

3er

8 minutos

4to

16 minutos

Subsecuente

Reintentos cada 16 minutos hasta que los servicios en la nube se activen correctamente

LED de red

La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN y SFP).

Cada puerto utiliza un LED bicolor para reflejar el enlace/actividad y la velocidad, de 10 M a 1 GbE.

Esto también se aplica al puerto DMZ del dispositivo 1600.

RJ45 y 1G SFP

Link/Act LED1 (verde)

Velocidad LED2 (ámbar)

No hay enlace

Apagado

Apagado

enlace 1G

ENCENDIDO

Apagado

Acto 1G

Parpadear

ENCENDIDO

Enlace de 100M

ENCENDIDO

Apagado

Acto 100M

Parpadear

Apagado

Enlace de 10M

ENCENDIDO

Apagado

Acto 10M

Parpadear

Apagado

Solo para dispositivos 1800:

2 puertos RJ45 de 2,5 GbE

Dos LED bicolores (verde y ámbar) por puerto

RJ45 de 2,5 GbE

Link/Act

LED #1 (bicolor)

Velocidad

LED #2 (bicolor)



Verde

Ámbar

Verde

Ámbar

No hay enlace

Apagado

Apagado

Apagado

Apagado

Enlace 2,5G

Encendido



Apagado



Act 2.5G

Parpadear



Apagado



enlace 1G



Encendido



Encendido

Acto 1G



Parpadear



Encendido

Enlace de 100M



Encendido



Parpadear

Acto 100M



Parpadear



Parpadear

Enlace de 10M



Encendido



Apagado

Acto 10M



Parpadear



Apagado

Puerto RJ45 y SFP 10GbE

RJ45 10GbE

Link/Act

LED1 (bicolor)

Velocidad

LED2 (bicolor)



Verde

Ámbar

Verde

Ámbar

Enlace 10G

Encendido



Encendido



Act 10G

Parpadear



Encendido



enlace 5G

Encendido



Parpadear



5G act

Parpadear



Parpadear
