前面板

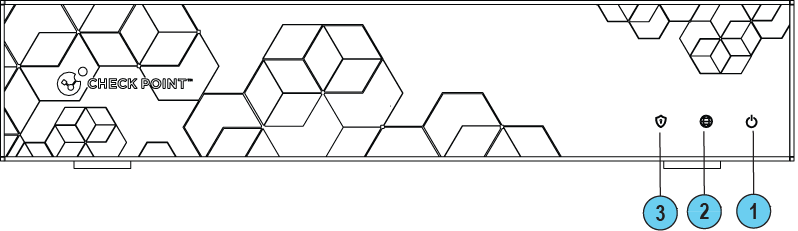

有線

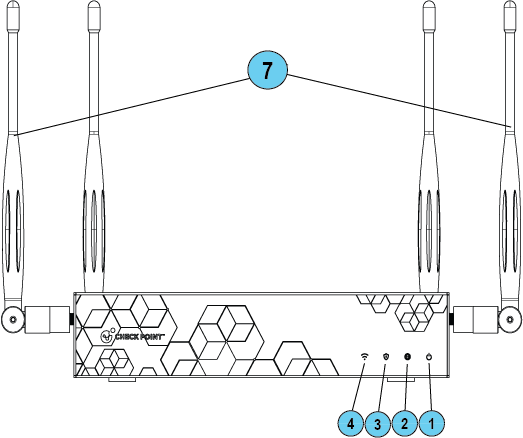

WiFi

WiFi-LTE

WiFi-行動網路

注意：只有一組LED。LED的顏色(藍色/紅色/紫色)取決於發生的活動類型。
表格：LED

序號

項目

LED

說明

1

ˊ電源LED

  • 穩定藍色：一般操作

  • 閃爍藍色：開機進行中或是安裝韌體。

  • 紅色：錯誤/警示

    注意：當硬體設備第一次開啟時，此LED會是紅色。

2

網際網路LED

  • 關：沒有網際網路連線

  • 閃爍藍色：正在連線至網際網路。

  • 藍色：已連線

  • 閃爍紅色：連線失敗

3

管理LED

  • 關：沒有管理

  • 顏色：請見下方

4

WiFi LED

(僅WiFi機型)

  • 關閉：WiFi關閉

  • 藍色：WiFi開啟同時操作正常

  • 紅色：WiFi錯誤/警示

5

LTE LED(僅適用於WiFi LTE機型)

  • 關閉：行動網路關閉

  • 穩定藍色：行動網路數據機可以使用(必須插入與啟動操作SIM)

  • 閃爍藍色：行動網路資料傳輸

  • 紅色：蜂巢式數據機問題(沒有SIM，數據機關閉，沒有訊號等)

6

5G LED

(僅適用於WiFi行動網路機型)

  • 關閉：行動網路關閉

  • 緩慢閃爍藍色：正在連線至行動網路。

  • 穩定藍色： 行動網路連線已在5G網路上執行

  • 快速閃爍藍色：5G網路上的流量

  • 穩定紫色：行動網路連線已在3G/4G/LTE網路上執行

  • 快速閃爍紫色：3G/4G/5G網路上的流量

  • 紅色：蜂巢式數據機問題(沒有SIM、SIM錯誤、SIM卡托盤開啟等)



表格：天線

序號

項目

說明

7

WiFi天線

4根WiFi天線

8

LTE天線

2根LTE天線：

  • 主要

  • 分集

9

5G天線

4根5G天線：

  • 主天線：右後方

  • MIMO：右前方

  • 輔助天線：左後方

  • MIMO2：左前方

最佳作法：為改善行動網路通訊連結的速度與可靠性，請連接全部四根行動網路天線。

注意：

  • 您必須將所有提供的WiFi天線連接至硬體設備。

  • Quantum Spark硬體設備支援使用其他廠商的行動網路天線。如果您使用RP-SMA轉接器連接想要的接頭，可能會造成額外的訊號損耗和衰減。

  • 許多行動網路業者需要最低的總輻射功率(TRP)，因此會需要高效率的天線。請確定產品可輸出足夠功率以符合TRP最低要求，但是不能超過FCC和IC EIRP限制。

管理LED

管理LED會顯示重試機制的狀態：

動作

管理LED活動

Zero Touch正在執行中。

閃爍紅色(緩慢)

已成功連線至Zero Touch雲端伺服器並且儲存部署指令碼。

閃爍紅色(快速)

Zero Touch程序已完成。SMP啟用不需要。

LED關閉

啟用睡眠時間。

閃爍藍色(緩慢)

重新啟用。

閃爍藍色(快速)

SMP已連線。

穩定藍色。

SMP模式已關閉。

LED關閉

閘道無法連線至SMP，將會從重試指令碼退出。

持續紅色。

重試前等待時間：

失敗

等待時間

第1次

2分鐘

第2次

4分鐘

第3次

8分鐘

第4次

16分鐘

隨後

每16分鐘重試一次，直到已成功啟動雲端服務

網路LED

下表描述網路LED (RJ45 WAN和LAN連接埠與SFP)。

每個連接埠會使用雙色LED以反映連結/活動與速度(從10M到1GbE)。

RJ45與1G SFP

LED1(綠色)

LED2(琥珀色)

無連結

關閉

關閉

1G連結

開啟

開啟

1G活動

閃爍

開啟

100M連結

開啟

關閉

100M活動

閃爍

關閉

10M連結

開啟

關閉

10M活動

閃爍

關閉
