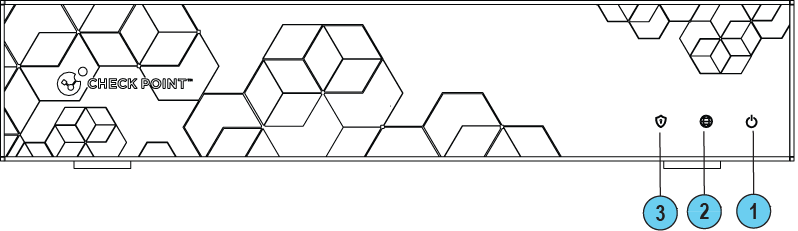

Painel frontal

Observação: existe apenas um conjunto de LEDs. A cor do LED (azul/vermelho/violeta) depende da atividade que ocorre.

Tabela: LEDs

Chave

Item

LED

Descrição

LED de energia

Vermelho - Erro/alerta

Observação: este LED fica vermelho quando o aparelho é ligado pela primeira vez.

LED de Internet

LED de gerenciamento

LED WiFi

(Apenas modelos WiFi)

LED LTE (apenas no modelo WiFi LTE)

Off - Celular desligado
Azul sem piscar - O modem do celular está disponível (o SIM operacional deve ser inserido e ativado)
Azul piscando - Transferência de dados do celular
Vermelho - Problema de modem celular (sem SIM, modem desligado, sem sinal, etc.)

LED 5G

(Apenas modelo WiFi Cellular)

Off - Celular desligado
Azul piscando lentamente - Conectando-se à rede de celular
Azul sem piscar - A conexão com a internet celular está ativa e funcionando na rede 5G
Azul piscando rapidamente - Tráfego na rede 5G
Violeta sem piscar - A conexão com a Internet celular está ativa e funcionando na rede 3G/4G/LTE
Violeta piscando rapidamente - Tráfego na rede 3G/4G/5G
Vermelho - Problema de modem celular (sem SIM, erro no SIM, bandeja do SIM aberta, etc.)

Tabela: Antenas
Chave	Item	Descrição
7	Antenas WiFi	4 antenas WiFi
8	Antenas LTE	2 antenas LTE: Principal Diversidade
9	Antenas 5G	4 antenas 5G: Principal - Direita atrás Principal - Direita na frente Aux - Esquerda atrás MIMO2 - Esquerda na frente

Prática recomendada: para melhorar a velocidade e a confiabilidade do link de comunicação celular, conecte as quatro antenas Celular.

Anotações:

Você deve conectar todas as antenas WiFi fornecidas ao aparelho.
O dispositivo Quantum Spark suporta o uso de antenas Cellular de outros fornecedores. Se você usar um adaptador do RP-SMA para o conector desejado, isso pode causar perda adicional de sinal e atenuação.
Muitas operadoras de telefonia móvel exigem um mínimo de energia irradiada total (TRP), o que requer uma antena eficiente. Certifique-se de que o produto produza energia suficiente para atender ao TRP mínimo, mas não excede os limites FCC e IC EIRP.

LED de gerenciamento

O LED de gerenciamento mostra o status do mecanismo de novas tentativas:

Ação	Atividade do LED de gerenciamento
O Zero Touch está em execução.	Pisca em vermelho (lentamente)
Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo.	Pisca em vermelho (rapidamente)
O processo do Zero Touch foi concluído. A ativação do SMP não é necessária.	LED desligado
Hora de hibernação da ativação.	Pisca em azul (lentamente)
Reativação.	Pisca em azul (rapidamente)
O SMP está desconectado,	Azul sem piscar.
O modo SMP está desativado.	LED desligado
O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa.	Vermelho constante.

Tempos de espera antes de tentar novamente:

Falha	Tempo de espera
1ª	2 minutos
2ª	4 minutos
3ª	8 minutos
4ª	16 minutos
Subsequente	Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso

A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45 e o SFP).

Cada porta usa um LED bicolor para refletir o link/atividade e a velocidade, de 10 M a 1 GbE.
