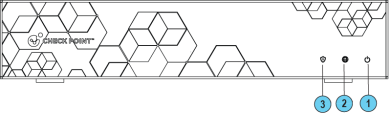

Panel frontal

Nota - Solo hay un juego de LED. El color del LED (azul/rojo/morado) depende de la actividad que ocurra.

Tabla: LED

Clave

Artículo

LED

Descripción

Indicador LED de alimentación

Rojo - Error/alerta

Nota - Este LED está rojo cuando el aparato se enciende por primera vez.

Indicador LED de Internet

LED de gestión

Indicador LED de WiFi

(Solo modelos WiFi)

LED LTE (solo modelo WiFi LTE)

Apagado - Celular apagado
Azul fijo - Módem celular disponible (la tarjeta SIM operativa debe estar insertada y activada)
Azul parpadeante - Transferencia de datos celulares
Rojo - Problema con el módem celular (sin tarjeta SIM, módem apagado, sin señal, etc.)

LED 5G

(Solo modelo WiFi celular)

Apagado - El celular está apagado
Azul intermitente lento - Conectándose a la red celular
Azul fijo - La conexión a Internet celular está activa y funcionando en la red 5G.
Azul intermitente rápido - Tráfico en la red 5G
Púrpura fijo La conexión a Internet celular está activa y funcionando en la red 3G/4G/LTE
Púrpura intermitente rápido - Tráfico en la red 3G/4G/5G
Rojo - Problema con el módem celular (sin SIM, error de SIM, bandeja de SIM abierta, etc.)

Tabla: Antenas
Clave	Elemento	Descripción
7	Antenas Wi-Fi	4 antenas WiFi
8	Antenas LTE	2 antenas LTE: Principal Diversidad
9	Antenas 5G	4 Antenas 5G: Principal - Atrás derecha MIMO - Delantero derecho Aux - Atrás Izquierda MIMO2 - Delantero izquierdo

Mejores prácticas - Para mejorar la velocidad y confiabilidad del enlace de comunicación celular, conecte las cuatro antenas celulares.

Notas:

Debe conectar al aparato todas las antenas WiFi proporcionadas.
El dispositivo Quantum Spark admite el uso de antenas Celular de otros proveedores. Si utiliza un adaptador del RP-SMA al conector deseado, esto puede causar pérdida y atenuación de señal adicionales.
Muchos operadores de telefonía móvil requieren una potencia radiada total (TRP) mínima, lo que requiere una antena eficiente. Asegúrese de que el producto produzca suficiente energía para cumplir con el mínimo de TRP pero no exceda los límites de FCC e IC EIRP.

LED de gestión

El LED de gestión muestra el estado del mecanismo de reintentos:

Acción	Actividad del LED de gestión
Zero Touch se está ejecutando.	Parpadea en rojo (lentamente)
Se conectó exitosamente a Zero Touch Cloud Server y guardó el script de implementación.	Parpadea en rojo (rápidamente)
Se completa el proceso Zero Touch. No es necesaria la activación de SMP.	LED apagado
Activación del tiempo de sueño.	Parpadea en azul (lentamente)
Reactivación.	Parpadea en azul (rápidamente)
SMP está conectado.	Azul solido.
El modo SMP está desactivado.	LED apagado
La puerta de enlace no pudo conectarse al SMP y saldrá del script de reintento.	Rojo constante.

Tiempos de espera antes de reintentar:

Falla	Tiempo de espera
1er	2 minutos
2do	4 minutos
3er	8 minutos
4to	16 minutos
Subsecuente	Reintentos cada 16 minutos hasta que los servicios en la nube se activen correctamente

La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN y SFP).

Cada puerto utiliza un LED bicolor para reflejar el enlace/actividad y la velocidad, de 10 M a 1 GbE.
