設定硬體設備

  1. 將Quantum Spark 1595R設備從裝運箱中取出後，放置在桌面上。

    如需瞭解其他安裝選項，請見下方。

  2. 找到標示為LAN1的網路介面。此介面的IP位址已預先設定為192.168.1.1。

掛接選項

  • 桌面：無需特殊硬體或安裝說明。將4個橡膠腳墊(作為包裝盒配件套件的一部分)安裝在1570R設備底部標記的位置上。

  • DIN滑軌套件(符合XXX 0)作為包裝盒配件套件的一部分，可附加到後方面板(適用於1595R有線)或底部面板(適用於1595R有線和有線-行動網路)。

    DIN滑軌在兩種類型的底部都有支撐，而在1595R有線類型的後側也有支撐。

  • 壁掛式：從底部面板固定。使用包裝盒附帶的貼紙及2個螺絲和地錨螺絲。(作為包裝盒配件套件的一部分)。

  • 壁掛支架(符合IEC60068-2-27，嚴重性等級30g/11ms，IEC61850-3類別2)-1595R(有線和WiFi-行動網路)底部的2個側支架。其作為FRU單獨出售。

    備註：針對船舶上安裝，僅使用壁掛支架。

此表格顯示配有DIN轉接器之1595R設備(有線和無線)的尺寸。使用此表格設計所需的設備空間。



風格

高度

(mm)

寬度

(mm)

深度

(mm)

注意

1595R

有線

41.30

170

150

沒有橡膠腳墊

1595R配有後側DIN轉接器

41.30

170

168



1595R配有底部DIN轉接器

108

170

150



1570WLE配有後側DIN轉接器

WiFi-LTE

177

150

225

包含LTE和WiFi天線。針對該設定，需要在DIN轉接器和1595R設備之間使用中間零件轉接器。

1570WLE配有底部DIN轉接器

195

150

225

包含LTE和WiFi天線。

要使用DIN滑軌套件掛接設備：

將DIN滑軌套件用包裝盒中附帶的4個M3螺絲固定。根據機型不同，DIN滑軌安裝孔可能位於後側面板、底部面板或兩者皆有。

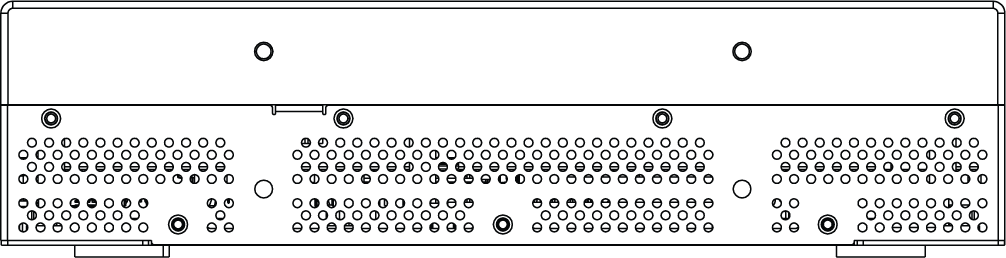

背面板

設備底部

在1595R機型中，使用底部面板上的DIN滑軌安裝孔：

行動網路

有線

將硬體設備掛接到牆壁上的方式如下(標準)：

  1. 將壁掛貼紙貼到牆上後，鑽出兩個螺釘孔。

  2. 將地錨螺絲插入牆壁。

  3. 將配件組(M4*6)中的2個螺絲裝配到牆壁上。

  4. 掛上硬體設備，確認2個螺絲已與硬體設備相互旋緊。

將硬體設備掛接到牆壁上的方式如下(側支架)：

側壁安裝支架不包含在套件中，需作為FRU單獨購買。

行動網路

有線

  1. 將每個支架安裝到1595R設備的兩側。使用2顆螺絲固定每個支架。(圖中的＃2)

  2. 使用支架上的孔洞(頂部圖示中的＃1)在牆壁或表面上標記螺絲的位置。將螺絲穿過每個孔，確保設備牢固地固定。
