前面板
有線
行動網路
|
|
備註：塔式LED燈反映系統狀態。這5個LED燈是雙色的(藍色和紅色)。 |
有線機型
|
序號 |
項目 |
說明 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LED |
由上而下：
|
||||||||
|
2 |
BYPASS(僅有線) |
軟體或硬體故障時，Bypass機制會在DMZ連接埠和LAN-4連接埠之間啟動。啟動Bypass機制時，流量是不安全的。 | ||||||||
|
3 |
USB連接埠3.0 (Type-A) |
USB連接埠3.0用於軟體下載。 |
||||||||
|
4 |
主控台 |
在此接上USB (Type-C)序列主控台纜線。傳輸速率：115200。 |
||||||||
|
5 |
電源線插座 |
在此接上電源轉接器電線。僅使用Check Point電源變壓器。 |
||||||||
|
6 |
12-60V、- 48VDC輸入 |
連接到電源基礎設施的電源線。 |
||||||||
|
7 |
接地螺絲 |
保護接地端子。 |
||||||||
|
8 |
序列埠 |
在此接上序列纜線(標準DB9)。 |
||||||||
|
9 |
LAN連接埠 |
LAN連接埠1-8。連接埠#2已同步。 10/100/1000 MbE。 |
||||||||
|
10 |
WAN和DMZ連接埠 |
10/100/1000 MbE WAN和DMZ連接埠支援銅質RJ45和光纖介面。 針對每個連接埠，僅允許使用一個介面。 若同一連接埠的銅線和光纖都插入，此連接埠將出現不穩定問題。
|

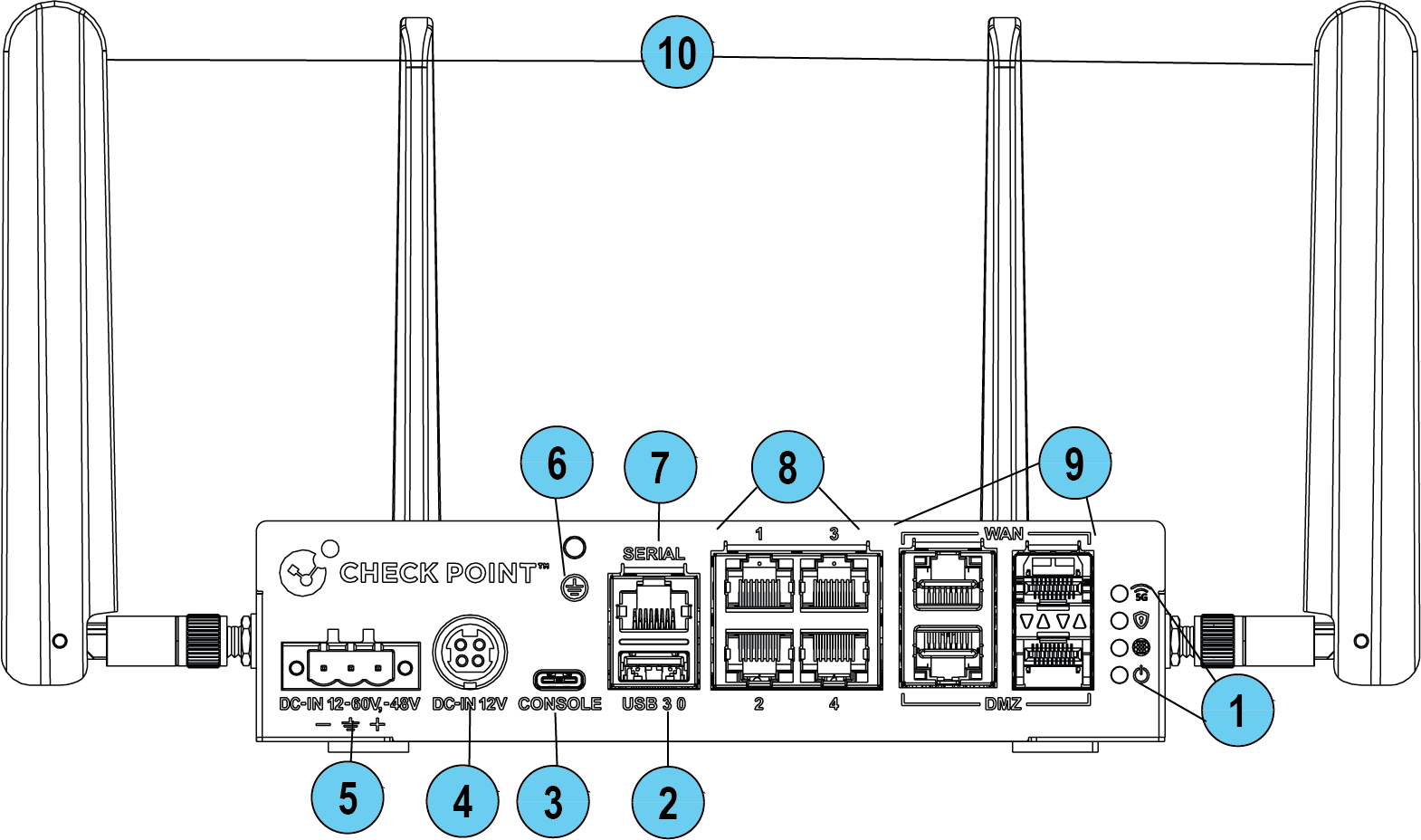

行動網路機型
|
序號 |
項目 |
說明 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LED |
由上而下：
|
||||||||
|
2 |
USB連接埠3.0 (Type-A) |
USB連接埠3.0用於軟體下載。 |
||||||||
|
3 |
主控台 |
在此接上USB (Type-C)序列主控台纜線。傳輸速率：115200。 |
||||||||
|
4 |
電源線插座 |
在此接上電源轉接器電線。僅使用Check Point電源變壓器。 |
||||||||
|
5 |
12-60V、- 48VDC輸入 |
連接到電源基礎設施的電源線。 |
||||||||
|
6 |
接地螺絲 |
保護接地端子。 |
||||||||
|
7 |
序列埠 |
在此接上序列纜線(標準DB9)。 |
||||||||
|
8 |
LAN連接埠 |
LAN連接埠1-8。連接埠#2已同步。 10/100/1000 MbE。 |
||||||||
|
9 |
WAN和DMZ連接埠 |
10/100/1000 MbE WAN和DMZ連接埠支援銅質RJ45和光纖介面。 針對每個連接埠，僅允許使用一個介面。 若同一連接埠的銅線和光纖都插入，此連接埠將出現不穩定問題。
|
||||||||
|
10 |
行動網路天線 |
4根行動網路天線：
|
|
|
注意：
|
管理LED
管理LED會顯示重試機制的狀態：
|
動作 |
管理LED活動 |
|---|---|
|
Zero Touch正在執行中。 |
閃爍紅色(緩慢) |
|
已成功連線至Zero Touch雲端伺服器並且儲存部署指令碼。 |
閃爍紅色(快速) |
|
Zero Touch程序已完成。不需要SMP啟用。 |
LED關閉 |
|
啟用休眠時間。 |
閃爍藍色(緩慢) |
|
重新啟用。 |
閃爍藍色(快速) |
|
SMP已連線。 |
穩定藍色。 |
|
SMP模式已關閉。 |
LED關閉 |
|
閘道無法連線至SMP，將會從重試指令碼退出。 |
持續紅色。 |
重試前等待時間：
|
失敗 |
等待時間 |
|---|---|
|
第1次 |
2分鐘 |
|
第2次 |
4分鐘 |
|
第3次 |
8分鐘 |
|
第4次 |
16分鐘 |
|
隨後 |
每16分鐘重試一次，直到已成功啟動雲端服務 |
網路LED
下表描述網路LED (RJ45 WAN和LAN連接埠與SFP)。
每個連接埠會使用雙色LED以反映連結/活動與速度(從10M到1GbE)。
SFP連接埠僅支援1GbE。
