Panel frontal
Cableado
Cellular
|
|
Nota - Los LED de Torre reflejan el Estado del sistema. Los 5 LEDs son bicolores (azul y rojo). |
Modelo alámbrico
|
Clave |
Elemento |
Descripción |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LED |
De arriba a abajo:
|
||||||||
|
2 |
BYPASS (Solo cableado) |
El mecanismo de Bypass se activa entre el puerto DMZ y el puerto LAN-4 en caso de falla de software o hardware. El tráfico no es seguro cuando el mecanismo de Bypass está activado. | ||||||||
|
3 |
Puerto USB 3.0 (Tipo A) |
Puerto USB 3.0 para descarga de software. |
||||||||
|
4 |
Consola |
Conecte aquí el cable serie de la consola USB (Tipo-C). Velocidad de transmisión: 115200. |
||||||||
|
5 |
Toma del cable de alimentación |
Conecte aquí el cable del adaptador de corriente. Utilice únicamente adaptadores de corriente Check Point. |
||||||||
|
6 |
Entrada de 12-60 V, - 48 V CC |
Se conecta al cable de fuente de alimentación de su infraestructura eléctrica. |
||||||||
|
7 |
Tornillo de tierra |
Terminal de puesta a tierra de protección. |
||||||||
|
8 |
Puerto serial |
Conecte aquí el cable serie (DB9 estándar). |
||||||||
|
9 |
Puertos LAN |
Puertos LAN 1-8. El puerto #2 está sincronizado. 10/100/1000 MbE. |
||||||||
|
10 |
Puertos WAN y DMZ |
10/100/1000 MbE Los puertos WAN y DMZ admiten interfaces de fibra y RJ45 de cobre. Para cada puerto solo se permite el uso de una interfaz. En caso de que tanto el cobre como la fibra del mismo puerto estén conectados, este puerto tendrá problemas de inestabilidad.
|

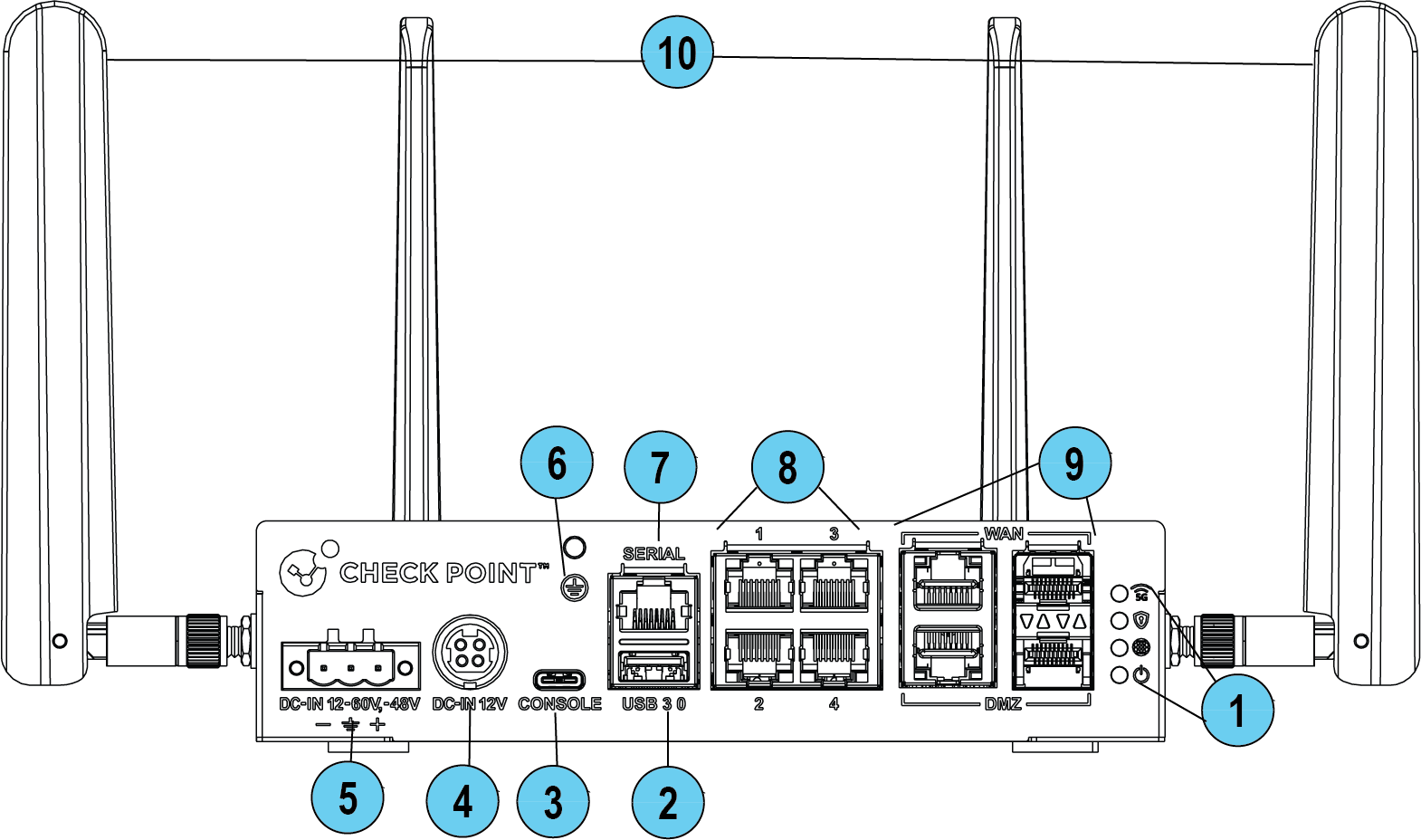

Modelo Celular
|
Clave |
Elemento |
Descripción |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
LED |
De arriba a abajo:
|
||||||||
|
2 |
Puerto USB 3.0 (Tipo A) |
Puerto USB 3.0 para descarga de software. |
||||||||
|
3 |
Consola |
Conecte aquí el cable serie de la consola USB (Tipo-C). Velocidad de transmisión: 115200. |
||||||||
|
4 |
Toma del cable de alimentación |
Conecte aquí el cable del adaptador de corriente. Utilice únicamente adaptadores de corriente Check Point. |
||||||||
|
5 |
Entrada de 12-60 V, - 48 V CC |
Se conecta al cable de fuente de alimentación de su infraestructura eléctrica. |
||||||||
|
6 |
Tornillo de tierra |
Terminal de puesta a tierra de protección. |
||||||||
|
7 |
Puerto serial |
Conecte aquí el cable serie (DB9 estándar). |
||||||||
|
8 |
Puertos LAN |
Puertos LAN 1-8. El puerto #2 está sincronizado. 10/100/1000 MbE. |
||||||||
|
9 |
Puertos WAN y DMZ |
10/100/1000 MbE Los puertos WAN y DMZ admiten interfaces de fibra y RJ45 de cobre. Para cada puerto solo se permite el uso de una interfaz. En caso de que tanto el cobre como la fibra del mismo puerto estén conectados, este puerto tendrá problemas de inestabilidad.
|
||||||||
|
10 |
Antenas Celulares |
4 Antenas Celulares:
|
|
|
Notas:
|
LED de gestión
El LED de gestión muestra el estado del mecanismo de reintentos:
|
Acción |
Actividad del LED de gestión |
|---|---|
|
Zero Touch se está ejecutando. |
Parpadea en rojo (lentamente) |
|
Se conectó exitosamente a Zero Touch Cloud Server y guardó el script de implementación. |
Parpadea en rojo (rápidamente) |
|
Se completa el proceso Zero Touch. No es necesaria la activación de SMP. |
LED apagado |
|
Activación del tiempo de sueño. |
Parpadea en azul (lentamente) |
|
Reactivación. |
Parpadea en azul (rápidamente) |
|
SMP está conectado. |
Azul solido. |
|
El modo SMP está desactivado. |
LED apagado |
|
El gateway no pudo conectarse al SMP y saldrá del script de reintento. |
Rojo constante. |
Tiempos de espera antes de reintentar:
|
Falla |
Tiempo de espera |
|---|---|
|
1er |
2 minutos |
|
2do |
4 minutos |
|
3er |
8 minutos |
|
4to |
16 minutos |
|
Subsecuente |
Reintentos cada 16 minutos hasta que los servicios en la nube se activen correctamente |
LED de red
La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN y SFP).
Cada puerto utiliza un LED bicolor para reflejar el enlace/actividad y la velocidad, de 10 M a 1 GbE.
El puerto SFP solo admite 1 GbE.
