前面板

有线

注：塔式LED表示系统状态。这5个LED都有两种颜色（蓝色和红色）。

序号

项目

描述

LED

从上到下：

	LTE 蜂窝移动网络关闭 - 熄灭蜂窝移动网络调制解调器可以使用（必须插入和激活可正常使用的SIM卡）- 常亮蓝色蜂窝移动网络数据传输 - 闪烁蓝色蜂窝移动网络调制解调器问题（无SIM卡、调制解调器关闭、无信号等）- 红色
	WiFi WiFi关闭 - 熄灭 WiFi打开并正常运行 - 蓝色 Wifi错误/警告 - 红色
	管理无管理 - 熄灭颜色-参见下方
	互联网无网络连接 - 熄灭正在连接互联网 - 闪烁蓝色已连接 - 蓝色连接失败 - 闪烁红色
	电源/状态正常运行 - 常亮蓝色正在启动或安装固件 - 闪烁蓝色错误/警告 - 红色

12-60V、- 48VDC输入

连接至电源基础设施的电源线。

接地螺丝

保护接地端子。

电源线插座

此处插入电源适配器线。仅使用Check Point电源适配器。

USB端口3.0

用于软件下载的USB端口3.0。

串口

此处插入串行电缆（D59标准）。

控制台

此处插入USB Type-C串行控制台电缆。波特率：115200。

LAN端口

LAN端口1-8。端口#2为同步端口。

10/100/1000MbE。

WAN和DMZ端口

10/100/1000MbE

WAN和DMZ端口支持铜线RJ45和光纤接口。

对于每个端口，仅允许使用一个接口。

如果同一端口插入铜线和光纤，该端口就会出现不稳定问题。

注：使用SFP时，环境温度限制为70摄氏度。

WiFi-LTE

注：有线 + WiFi-LTE型号上的LED和端口相同

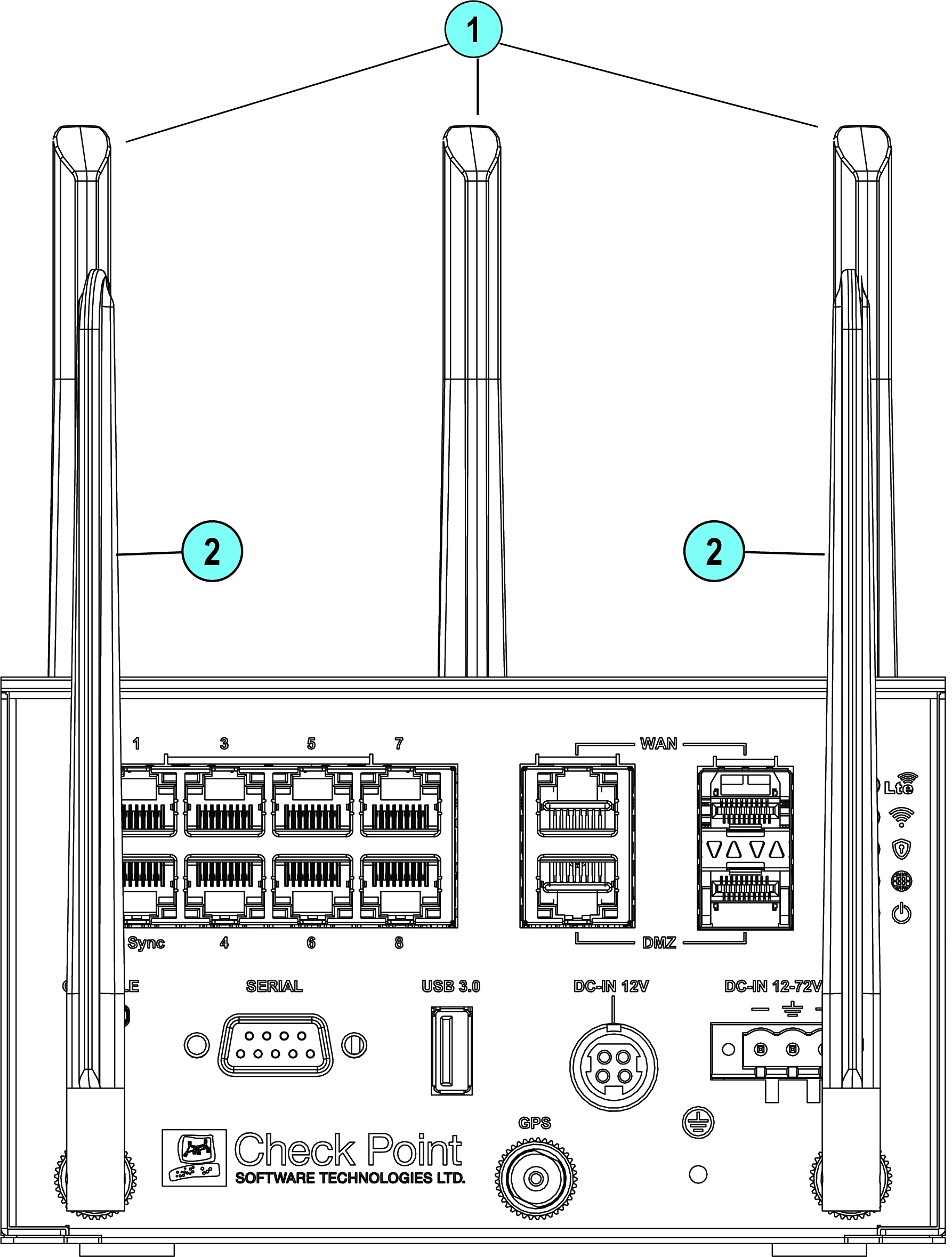

表格：天线
序号	项目	描述
1	WiFi天线	3根WiFi天线
2	LTE天线	2根LTE天线：主 - 右分集 - 左

最佳实践-为改善LTE通信链路的速度和可靠性，请安装第二根LTE天线（分集）。

注：

管理LED

管理LED显示重试机制的状态：

操作	管理LED活动
Zero Touch正在运行。	闪烁红色（慢速）
已成功连接至Zero Touch云服务器，并保存部署脚本。	闪烁红色（快速）
Zero Touch进程已完成。无需激活SMP。	LED关闭
激活睡眠时间。	闪烁蓝色（慢速）
重新激活。	闪烁蓝色（快速）
已连接SMP。	常亮蓝色。
SMP模式关闭。	LED关闭
网关无法连接到SMP，并将退出重试脚本。	常亮红色。

重试前等待时间：

下表介绍了网络LED（RJ45 WAN和LAN端口及SFP）。

各端口使用双色LED显示链路/活动和速度（从10M至1GbE）。

SFP端口仅支持1GbE。
