使用直流电源

使用直流接线端子：

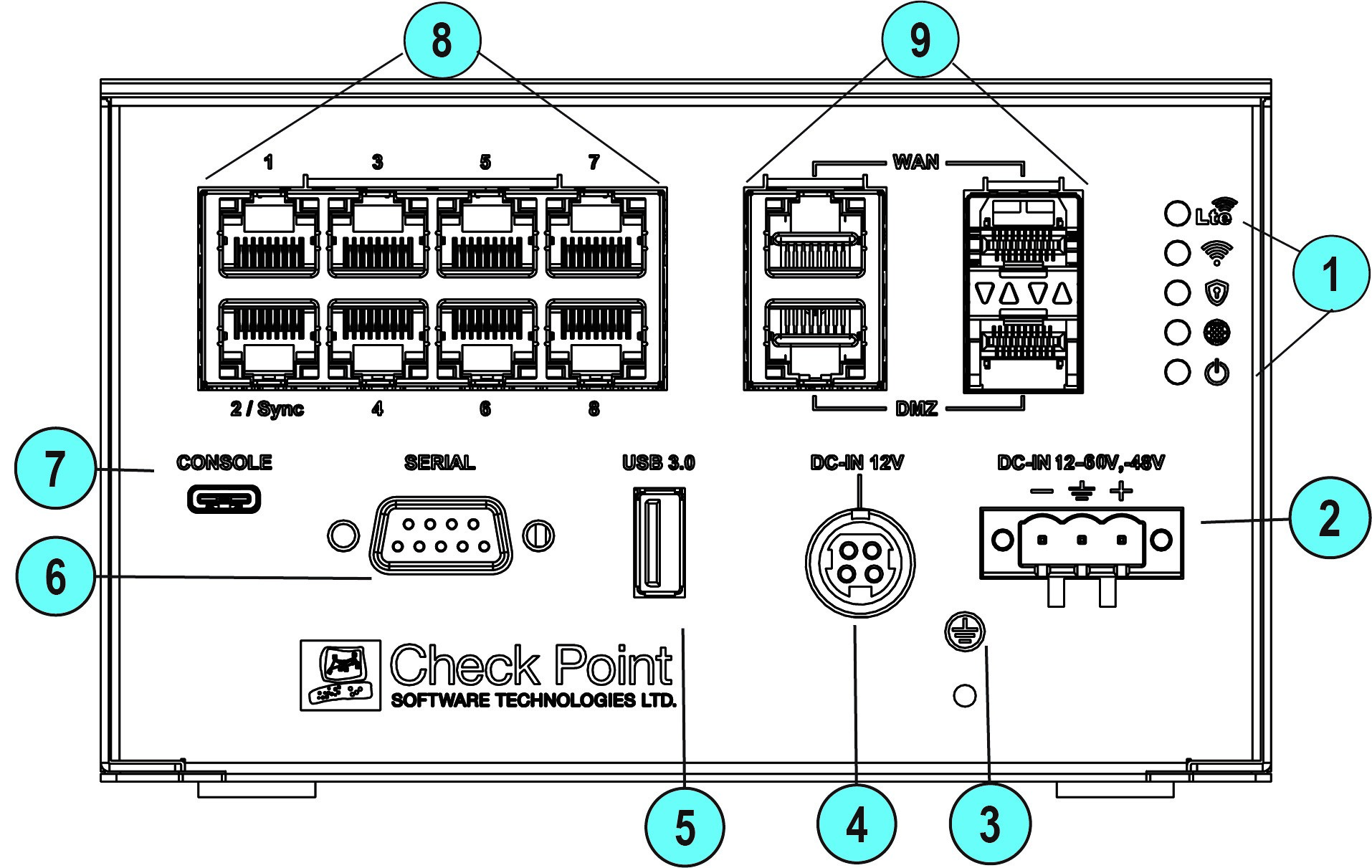

  1. 将正负导线插入接线端子连接器上的V+、V-和接地（中间）接点。

  2. 拧紧线夹螺丝，防止直流线松动。

  3. 拧紧接线端子连接器的2颗侧螺丝。

设备接线前，请确保：

  • 接线端子适合14 AWG (6A)。扭矩值为0.60牛/米（5磅/英寸）。

  • 接地导线的截面积应不小于14AWG。

  • 输入连接电缆的额定温度应大于95°C。

  • 产品支持两个输入电源：

    • 外部电源适配器（交流转直流）由Check Point单独提供（商业级Tma 40°C或工业级Tma 70°C）作为直流电源。

    • 3针接线端子连接器，连接客户的基础设施电源，规格如下：

      • 标称：12至60VDC，-48VDC，直流电

      • 容错性：-15% (12VDC)和+20% (60VDC)

      • 最大范围：12至72VDC，作为直流电源

  • 根据制造商提供的产品规格，本装置设计由UL列明的电源供电，适合在Tma 75°C、海拔5000m和以下电压与电流的环境中使用：

    • V-81WLR系列：12VDC-60VDC，-48VDC，2.3A

    • V-81R系列：12VDC-60VDC，-48VDC，2.1A

    如需更多信息或进一步帮助，请联系Check Point。

-48VDC供电

  1. 若要通过-48VDC电源向1570R设备供电，需要Delta DPS1800-48/30等特殊电源。

  2. 将电源的“+”极连接到1570R的“+”极。

  3. 将电源的“-”极连接到1570R的“-”极。

变电站

为了符合变电站认证（IEEE 1613和IEC 61850-3）的要求，必须连接两个输入电源以实现电源冗余。

将直流电源连接到设备：

  1. 关闭所有连接到本设备的电源和其他设备。

  2. 首先用不小于14awg的G/Y彩色PE导线（直径不小于4.0mm，螺杆式PE端子，弹簧/星形垫圈锁紧）连接保护接地。

  3. 将信号电缆连接至设备。

  4. 将电源线连接至设备。

    对于直流系统，确保极性是12-60VDC或-48VDC连接。

  5. 将信号电缆连接至其他设备。

  6. 将电源线连接至各自的电源。

  7. 打开所有电源。

断开设备的直流电源：

  1. 关闭所有连接到本设备的电源和其他设备。

    在断路器面板上断开或通过关闭电源的方式断开直流电源。然后拔下直流电缆。

  2. 拔下接头上的信号电缆。

  3. 拔下设备上的保护接地线。

容错性

本设备适用于通过直流电源供电。

  • 产品支持10.2VDC~72VDC，但没有电源输入容错性。

    请确保将产品连接到输出电压低于72VDC的电源。建议使用UPS、电池或功率调节器。

  • 如果电源不能提供稳定的电压，我们建议选择较低的电压（如48VDC），以防过压造成损坏。

直流电的现场接线

仅授权经过培训的服务人员安装和拆卸12VDC-60VDC电源或电源适配器AC2DC，以及连接和断开12VDC-60VDC电源。

客户负责确保仅由经过培训的服务人员来安装或拆卸12VDC-60VDC电源线。

安全声明

注意

为了降低触电风险或能量危险：

  • 客户负责提供所需的电源线。

  • 使用额定值为20安培的断路器。

  • 使用下列最低额定温度为90°C的缆线：

    • 1.5 mm2 (14 AWG)单铜线

    • 1.5 mm2 (14 AWG)多芯铜线

  • 剥去线皮，留出约10mm的裸线用于端子连接。

  • 将接线端子螺丝的扭矩值调整到0.60牛/米（5磅/英寸）。

  • 线条长度为4-4 mm。

  • 对于电源连接，请使用下列最低额定温度为90°C的缆线：

  • 如果电源需要环形端子，则须使用压接工具将环形端子安装到电源线上。

    环形端子必须通过UL认证，且须满足上述缆线的要求。

本设备设计允许将直流供电电路的接地导线与设备上的接地导线连接。如果进行连接，必须满足以下所有条件：

  • 本设备应直接与直流供电系统的接地电极导线相连，或连接到接地端子排或母线的搭接片（连接直流供电系统的接地电极导线）。

  • 本设备应与任何其他在相同直流供电电路的接地导线与地线以及与直流系统接地点之间具有连接的设备位于相同的临近区域（如相邻机柜）内。直流系统不应在别处接地。

  • 直流电源应与本设备位于相同的场地中。

  • 不应在直流电源与接地电极导线连接点之间的接地电路导线中切换或断开设备。

危险

来自电力电缆、电话电缆和通信电缆的电流是危险的。

为了避免触电危险：

  • 请勿在雷雨天气下连接或断开任何电缆，或者安装、维护或重新配置本产品。

  • 将所有电源线连接到正确接线的电源。

  • 连接到正确接线的电源和所有将会连接到本产品的设备。

  • 如果可能，请仅用一只手连接或断开信号电缆。

  • 当有火灾、进水或结构损坏的迹象时，切勿打开任何设备的电源。

  • 除非在安装和配置过程中有其他说明，否则在打开设备盖板之前，请断开所连接的直流电源。

  • 安装、移动本产品或附加设备或打开其上的盖板时，请按照说明连接和断开电缆。

注意：

设备连接到直流电源的接线方法符合美国国家电气规范ANSI/NFPA 70和加拿大电气规范CSA C22.1第1部分。

注意：

本设备包含直流供电电路的接地导线与地线之间的连接。请查看安装说明。

本设备包含直流供电电路的接地导线与地线之间的连接。必须满足以下所有安装条件：

  • 本设备应直接与直流供电系统的接地电极导线相连，或连接到接地端子排或母线的搭接片（连接直流供电系统的接地电极导线）。

  • 本设备应与任何其他在相同直流供电电路的接地导线与地线以及与直流系统接地点之间具有连接的设备位于相同的临近区域（如相邻机柜）内。直流系统不应在别处接地。

  • 直流电源应与本设备位于相同的场地中。

  • 不应在直流电源与接地电极导线连接点之间的接地电路导线中切换或断开设备。

连接直流电源的现场接线安装手册

注意：根据NEC和IEC 62368-1/IEC 60950-1（音频/视频、信息和通信技术设备安全标准）的定义，本设备必须由经过培训的技术人员在限制出入的位置安装和拆卸。
