Painel frontal

Com fio

Observação: Os LEDs da torre refletem o status do sistema. Os 5 LEDs são bicolores (azul e vermelho).

Chave

Item

Descrição

LEDs

De cima para baixo:

	LTE Celular desligado - Desligado O modem do celular está disponível (o SIM operacional deve ser inserido e ativado) - Azul sem piscar Transferência de dados do celular - Azul piscando Problema de modem celular (sem SIM, modem desligado, sem sinal, etc.) - Vermelho
	WiFi WiFi desligado - Desligado WiFi ligado e funciona normalmente - Azul Erro/alerta do Wifi - Vermelho
	Gerenciamento Sem gerenciamento - Desligado Cores - Veja abaixo
	Internet Sem conexão com a Internet - Desligado Conectando-se à Internet - Azul piscando Conectado - Azul Falha de conexão - Vermelho piscando
	Energia/status Operação normal - Azul sem piscar Inicialização em andamento e instalação do firmware - Azul piscando Erro/alerta - Vermelho

Entrada de 12-60 V, - 48 VCC

Conecta-se ao cabo da fonte de alimentação de sua infraestrutura de energia.

Parafuso terra

Terminal de aterramento de proteção.

Tomada do cabo de alimentação

Conecte o cabo do adaptador de alimentação aqui. Use apenas adaptadores de energia Check Point.

Porta USB 3.0

Porta USB 3.0 para download do software.

Porta serial

Conecte o cabo serial aqui (padrão D59).

Console

Conecte o cabo do console serial USB Tipo C aqui. Taxa de Baud: 115200.

Portas LAN

Portas LAN 1-8. A porta 2 está sincronizada.

10/100/1000MbE.

Portas WAN e DMZ

10/100/1000MbE

As portas WAN e DMZ oferecem suporte a interfaces de fibra e RJ45 de cobre.

Para cada porta, pode ser usada apenas uma interface.

Caso o cobre e a fibra da mesma porta sejam conectados, esta porta apresentará problemas de instabilidade.

Observação: ao usar SFP, a temperatura ambiente é limitada a 70 ºC.

WiFi-LTE

Observação: os LEDs e portas são idênticos nos modelos Com fio + WiFi-LTE

Tabela: Antenas

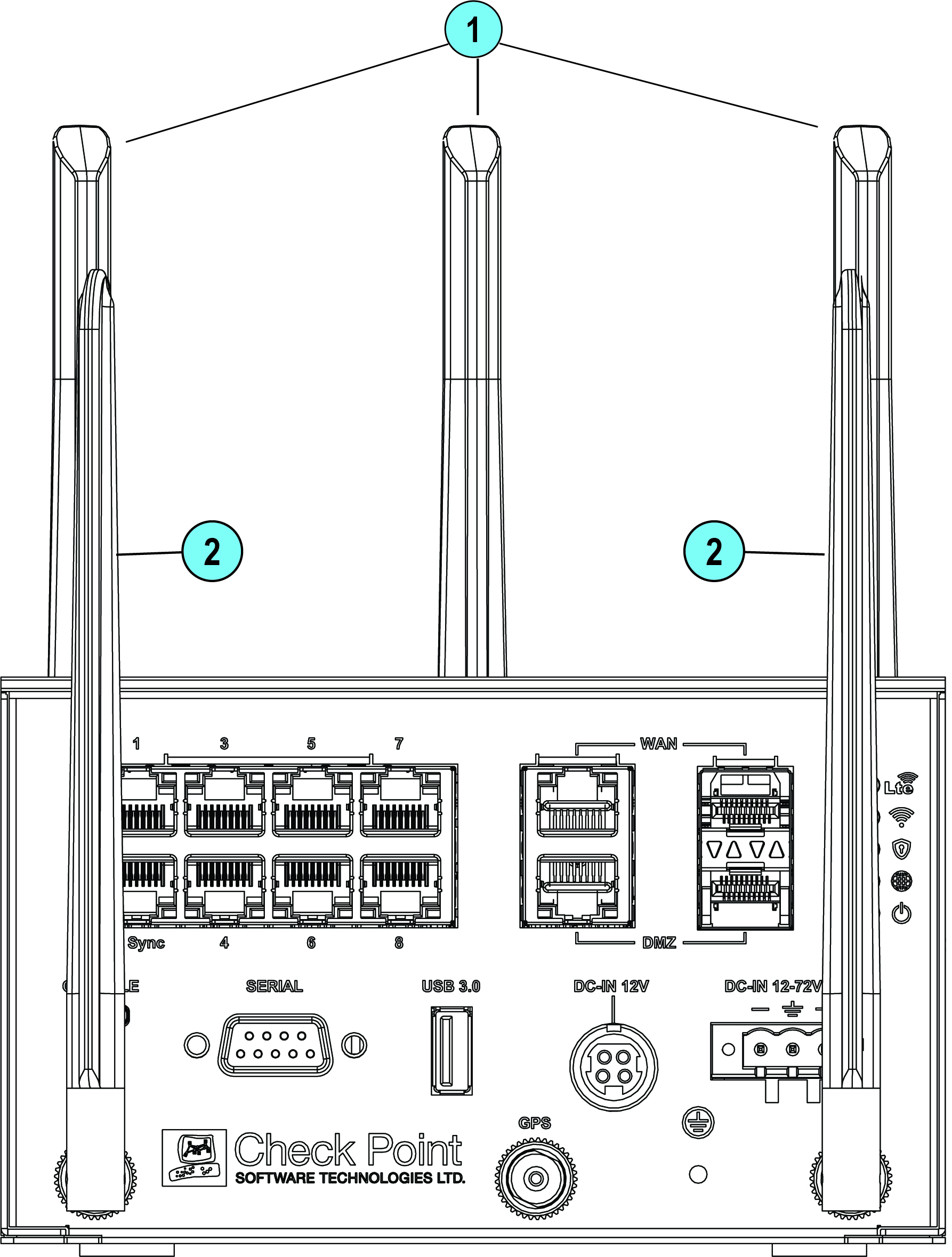

Chave	Item	Descrição
1	Antenas WiFi	3 antenas WiFi
2	Antenas LTE	2 antenas LTE: Principal - Direita Diversidade - Esquerda

Prática recomendada: para melhorar a velocidade e a confiabilidade do link de comunicação LTE, conecte a segunda antena LTE (Diversidade).

Anotações:

Você deve conectar todas as antenas WiFi fornecidas ao aparelho.
O dispositivo SMB suporta o uso de antenas LTE de outros fornecedores. Se você usar um adaptador do RP-SMA para o conector desejado, isso pode causar perda adicional de sinal e atenuação.
Muitas operadoras de telefonia móvel exigem um mínimo de energia irradiada total (TRP), o que requer uma antena eficiente. Certifique-se de que o produto produza energia suficiente para atender ao TRP mínimo, mas não excede os limites FCC e IC EIRP.

LED de gerenciamento

O LED de gerenciamento mostra o status do mecanismo de novas tentativas:

Ação	Atividade do LED de gerenciamento
O Zero Touch está em execução.	Pisca em vermelho (lentamente)
Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo.	Pisca em vermelho (rapidamente)
O processo do Zero Touch foi concluído. A ativação do SMP não é necessária.	LED desligado
Hora de hibernação da ativação.	Pisca em azul (lentamente)
Reativação.	Pisca em azul (rapidamente)
O SMP está desconectado,	Azul sem piscar.
O modo SMP está desativado.	LED desligado
O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa.	Vermelho constante.

Tempos de espera antes de tentar novamente:

Falha	Tempo de espera
1ª	2 minutos
2ª	4 minutos
3ª	8 minutos
4ª	16 minutos
Subsequente	Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso

A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45 e o SFP).

Cada porta usa um LED bicolor para refletir o link/atividade e a velocidade, de 10 M a 1 GbE.

A porta SFP suporta apenas 1GbE.
