Передняя панель

Проводной

Примечание. Светодиодные индикаторы на корпусе отражают состояние системы. 5 индикаторов являются двухцветными (синий и красный).

Ключ

Наименование

Описание

Светодиоды

Сверху вниз:

	LTE Сотовая связь выкл. - выкл. Доступен сотовый модем (действующую SIM-карту необходимо вставить и активировать) - постоянно горит синим. Передача данных по сотовой связи - мигает синим Проблема с сотовым модемом (нет SIM-карты, модем выключен, нет сигнала и т. д.) - красный
	WiFi WiFi выкл. - выключен WiFi включен и работает нормально - синий Ошибка/предупреждение Wifi - красный
	Управление Управление отсутствует - выключен Цвета - смотрите ниже
	Интернет Нет соединения с Интернетом - выключен Выполняется подключение к Интернету - мигает синим Подключен - синим Ошибка соединения - мигает красным
	Питание/состояние Нормальная работа - постоянно горит синим Идет загрузка или установка прошивки - мигает синим Ошибка/предупреждение - красный

Вход 12-60 В, -48 В пост. тока

Подключается кабелем питания к вашей инфраструктуре питания

Винт заземления

Клемма защитного заземления.

Разъем кабеля питания

Вставьте кабель адаптера питания сюда. Используйте только адаптеры питания Check Point.

USB-порт 3.0

USB-порт 3.0 для загрузки программного обеспечения.

Последовательный порт

Для подключения последовательного кабеля (стандарт D59).

Консоль

Для подключения последовательного консольного кабеля USB Type-C. Скорость передачи: 115200.

Порты LAN

Порты LAN 1-8. Порт №2 работает синхронно.

10/100/1000MbE.

Порты WAN и DMZ

10/100/1000MbE

Порты WAN и DMZ поддерживают медный интерфейс RJ45 и оптоволоконный интерфейс.

Для каждого порта разрешается использовать только один интерфейс.

Если к одному и тому же порту будут подключены как медный, так и оптоволоконный кабели, то могут возникнуть проблемы со стабильностью работы порта.

Примечание. При использовании SFP температура окружающей среды не должна превышать 70 градусов Цельсия.

WiFi-LTE

Примечание. На моделях с проводным соединением + WiFi-LTE применяются такие же светодиодные индикаторы и порты.

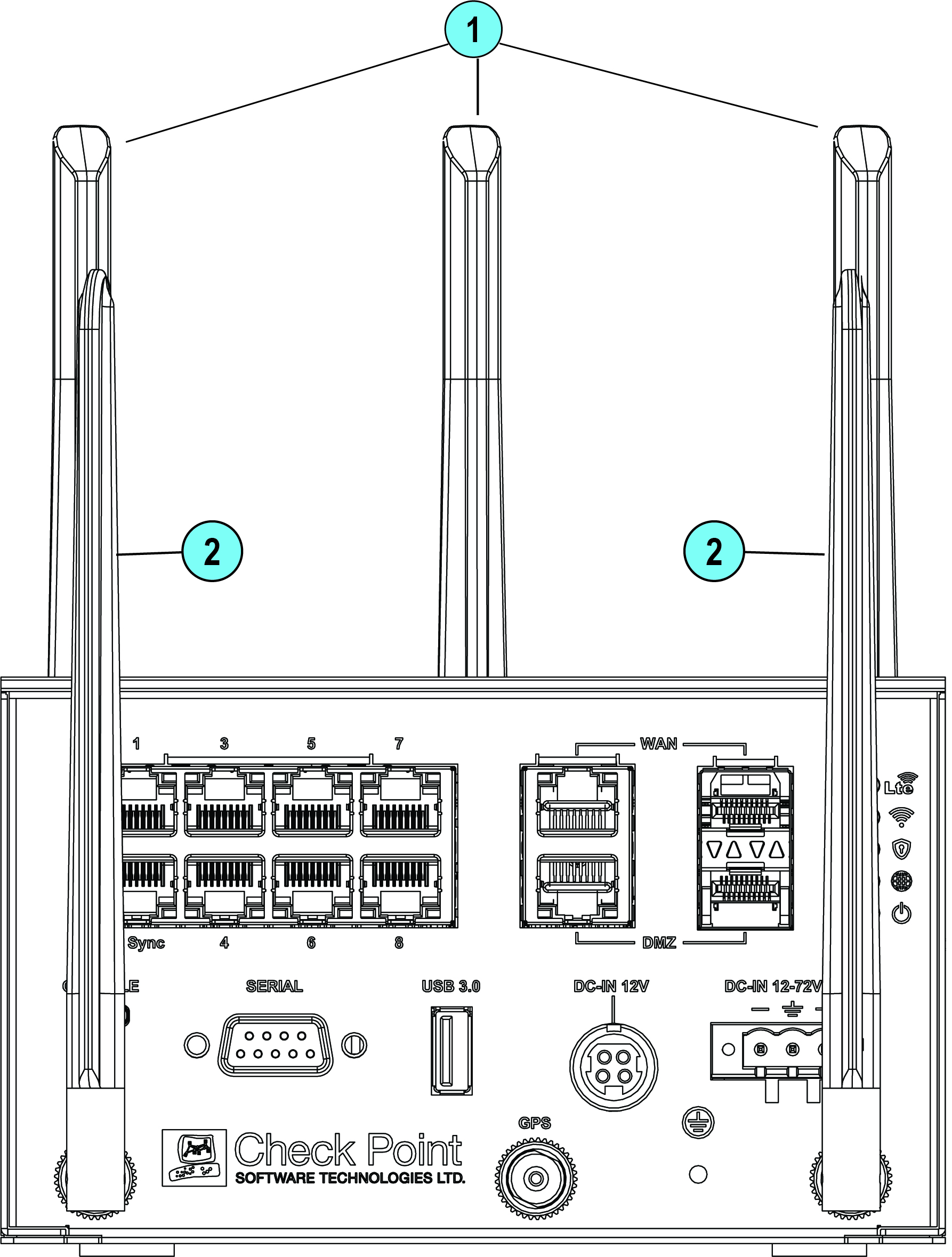

Таблица: Антенны
Ключ	Наименование	Описание
1	Антенны WiFi	3 WiFi Антенны
2	LTE Антенны	2 LTE Антенны: Главная - справа Резервная - слева

Лучшая практика - Чтобы повысить скорость и надежность канала связи LTE, подключите вторую антенну LTE (разнообразие).

Примечания:

Вы должны подключить к устройству все антенны WiFi из комплекта.
Устройство SMB поддерживает использование антенн LTE от других поставщиков. Если вы используете переходник от RP-SMA к нужному разъему, это может вызвать дополнительные потери и затухание сигнала.
Многие операторы мобильной связи требуют минимальной общей излучаемой мощности (TRP), что требует наличия эффективной антенны. Убедитесь, что выходная мощность продукта достаточна для соответствия минимальному TRP, но не превышает пределы FCC и IC EIRP.

Индикатор управления

Индикатор управленияпоказывает состояние механизма повторных попыток:

Действие	Активность Индикатора управления
Zero Touch запущен.	Мигает красным (медленно)
Успешно подключился к Zero Touch Cloud Server и сохранил сценарий развертывания.	Мигает красным (быстро)
Процесс Zero Touch завершен. Активация SMP не требуется.	Светодиод выключен
Спящий режим активации.	Мигает синим (медленно)
Реактивация.	Мигает синим (быстро)
SMP подключено.	Постоянно горит синим.
Режим SMP выключен.	Светодиод выключен
Шлюзу не удалось подключиться к SMP, и он выйдет из сценария повтора.	Постоянно горит красный.

Время ожидания перед повторной попыткой:

Не удалось выполнить	Время ожидания
1st	2 минуты
2nd	4 минуты
3rd	8 минут
4th	16 минут
Следующий	Повторные попытки каждые 16 минут, пока облачные сервисы не будут успешно активированы

В таблице ниже описаны индикаторы сети (порты RJ45 WAN и LAN, а также SFP).

На каждом порте используется двухцветный светодиод, отражающий соединение/активность и скорость от 10M до 1GbE.

Порт SFP поддерживает только 1GbE.
