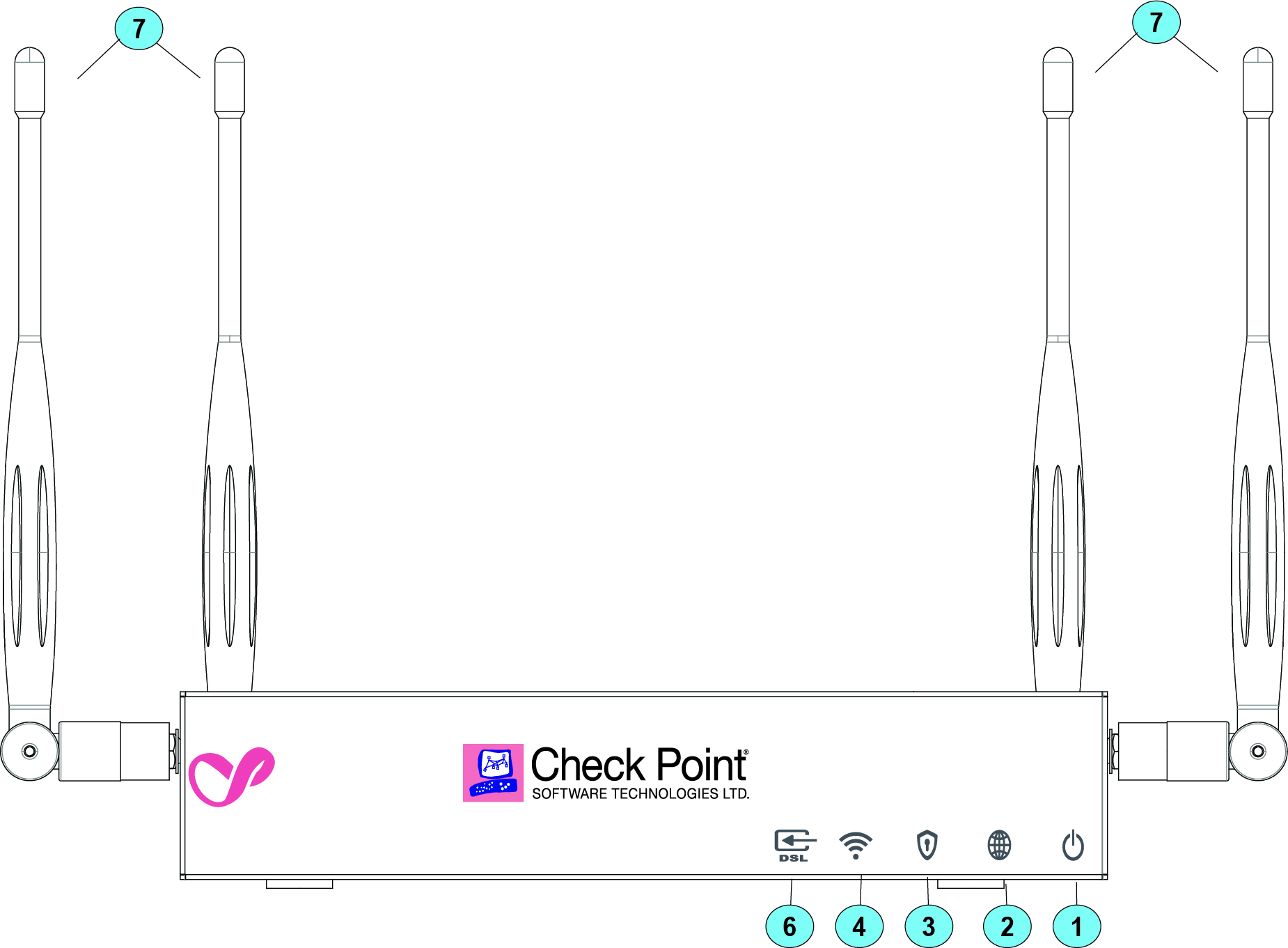

前面板
|
有线/WiFi（未显示天线） |
||
|
|
||
|
WiFi-LTE |
|
WiFi-DSL |
|
|
|
|
注-仅有一组LED。LED颜色（蓝色或红色）取决于发生的活动。
|
序号 |
项目 |
LED |
描述 |
|---|---|---|---|
|
1 |
电源LED |
|
注-设备首次打开后此LED亮起红色。 |
|
2 |
互联网LED |
|
|
|
3 |
管理LED |
|
|
|
4 |
WiFi LED （仅限WiFi型号） |
|
|
|
5 |
LTE LED （仅限WiFi-LTE型号） |
|
|
|
6 |
DSL LED （仅限WiFi-DSL型号） |
|
|
|
序号 |
项目 |
描述 |
|---|---|---|
|
7 |
WiFi天线 |
4根WiFi天线 |
|
8 |
LTE天线 |
2根LTE天线：
|
最佳实践-为改善LTE通信链路的速度和可靠性，请安装第二根LTE天线（分集）。
注：您须将所有随附的WiFi天线安装到设备上。
SMB设备支持使用其他供应商的LTE天线。如果您使用适配器将RP-SMA转接到所需连接器，则可能会造成额外的信号损失和衰减。
许多移动运营商设有最低总辐射功率(TRP)要求，因此需要一根高效率的天线。请确保产品输出的功率足以满足最低TRP要求，但又不超出FCC和IC EIRP限值。
管理LED
管理LED显示重试机制的状态：
操作 | 管理LED活动 |
|---|---|
Zero Touch正在运行。 | 闪烁红色（慢速） |
已成功连接至Zero Touch云服务器，并保存部署脚本。 | 闪烁红色（快速） |
Zero Touch进程已完成。无需激活SMP。 | LED关闭 |
激活睡眠时间。 | 闪烁蓝色（慢速） |
重新激活。 | 闪烁蓝色（快速） |
已连接SMP。 | 常亮蓝色。 |
SMP模式关闭。 | LED关闭 |
网关无法连接到SMP，并将退出重试脚本。 | 常亮红色。 |
重试前等待时间：
失败 | 等待时间 |
|---|---|
第1次 | 2分钟 |
第2次 | 4分钟 |
第3次 | 8分钟 |
第4次 | 16分钟 |
之后 | 每16分钟重试一次直至成功激活云服务 |
网络LED
下表介绍了网络LED（RJ45 WAN和LAN端口及SFP）。
各端口使用双色LED显示链路/活动和速度（从10M至1GbE）。
