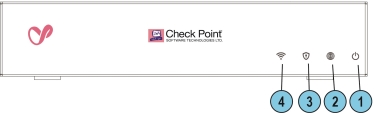

Painel frontal

Com fio/WiFi (antenas não mostradas)

WiFi-LTE		WiFi-DSL

Observação: existe apenas um conjunto de LEDs. A cor do LED (azul ou vermelho) depende da atividade que ocorre.

Tabela: LEDs
Chave	Item	Descrição
1	LED de energia	Azul sem piscar - Operação normal Azul piscando - Inicialização em andamento e instalação do firmware. Vermelho - Erro/alerta Observação: este LED fica vermelho quando o aparelho é ligado pela primeira vez.
2	LED de Internet	Off - Sem conexão com a Internet Azul piscando - Conectando-se à Internet. Azul - Conectado Vermelho pescando - Falha na conexão
3	LED de gerenciamento	Off - Sem gerenciamento Cores - Veja abaixo
4	LED WiFi (Apenas modelos WiFi)	Off - WiFi desligado Azul - WiFi ligado e funciona normalmente Vermelho - erro/alerta no WiFi
5	LED LTE (Apenas modelo WiFi-LTE)	Off - Celular desligado Azul sem piscar - O modem do celular está disponível (o SIM operacional deve ser inserido e ativado) Azul piscando - Transferência de dados do celular Vermelho - Problema de modem celular (sem SIM, modem desligado, sem sinal, etc.)
6	LED DSL (Apenas modelo WiFi-DSL)	Off - DSL desligado Azul piscando - Sincronização DSL em andamento Azul sem piscar - DSL sincronizado Vermelho piscando (LED alterna entre azul e rosa) - Tráfego

Tabela: Antenas
Chave	Item	Descrição
7	Antenas WiFi	4 antenas WiFi
8	Antenas LTE	2 antenas LTE: Principal - Esquerda Diversidade - Direita

Prática recomendada: para melhorar a velocidade e a confiabilidade do link de comunicação LTE, conecte a segunda antena LTE (Diversidade).

Anotações:

Você deve conectar todas as antenas WiFi fornecidas ao aparelho.
O dispositivo SMB suporta o uso de antenas LTE de outros fornecedores. Se você usar um adaptador do RP-SMA para o conector desejado, isso pode causar perda adicional de sinal e atenuação.
Muitas operadoras de telefonia móvel exigem um mínimo de energia irradiada total (TRP), o que requer uma antena eficiente. Certifique-se de que o produto produza energia suficiente para atender ao TRP mínimo, mas não excede os limites FCC e IC EIRP.

LED de gerenciamento

O LED de gerenciamento mostra o status do mecanismo de novas tentativas:

Ação	Atividade do LED de gerenciamento
O Zero Touch está em execução.	Pisca em vermelho (lentamente)
Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo.	Pisca em vermelho (rapidamente)
O processo do Zero Touch foi concluído. A ativação do SMP não é necessária.	LED desligado
Hora de hibernação da ativação.	Pisca em azul (lentamente)
Reativação.	Pisca em azul (rapidamente)
O SMP está desconectado,	Azul sem piscar.
O modo SMP está desativado.	LED desligado
O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa.	Vermelho constante.

Tempos de espera antes de tentar novamente:

Falha	Tempo de espera
1ª	2 minutos
2ª	4 minutos
3ª	8 minutos
4ª	16 minutos
Subsequente	Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso

A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45 e o SFP).

Cada porta usa um LED bicolor para refletir o link/atividade e a velocidade, de 10 M a 1 GbE.
