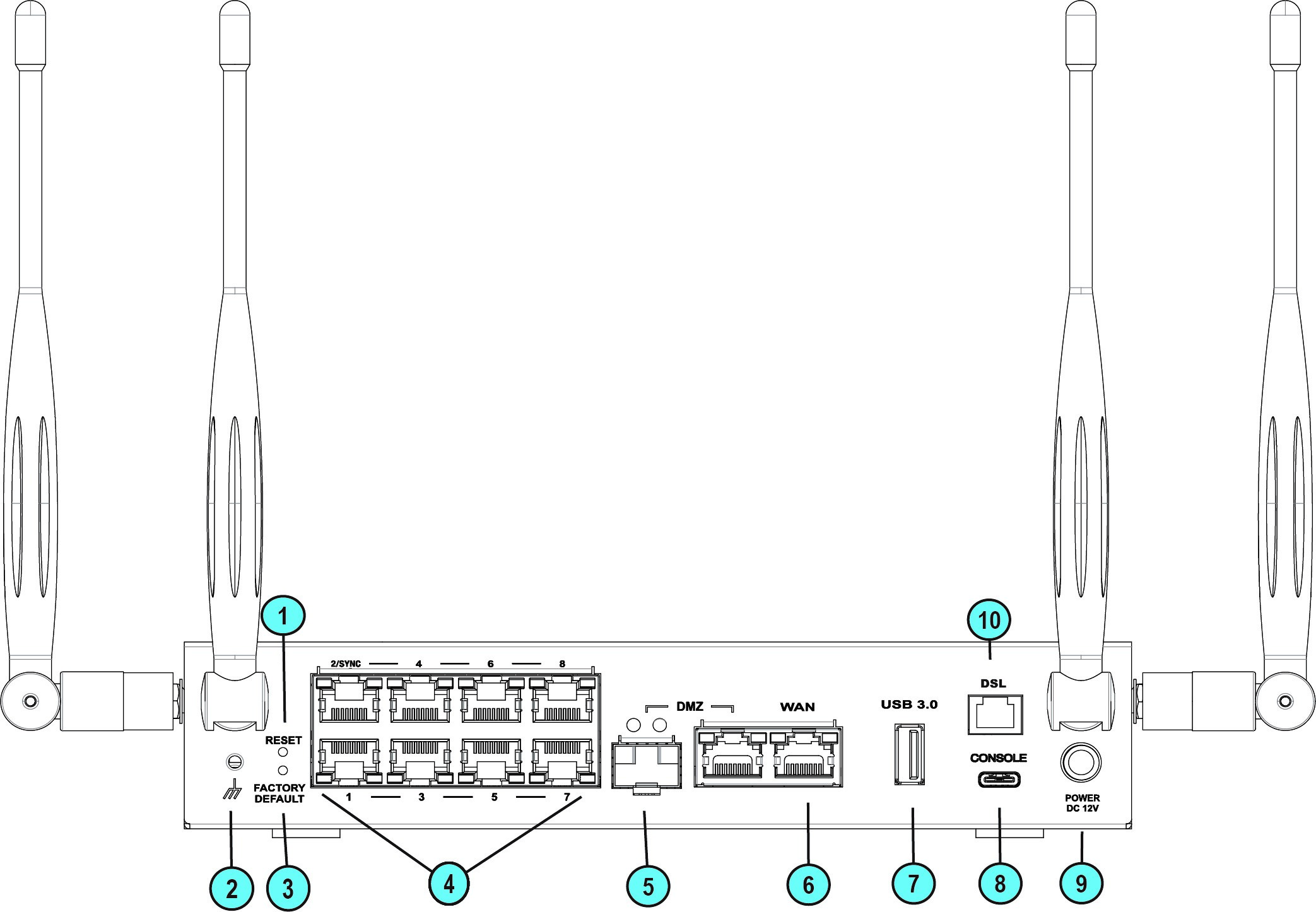

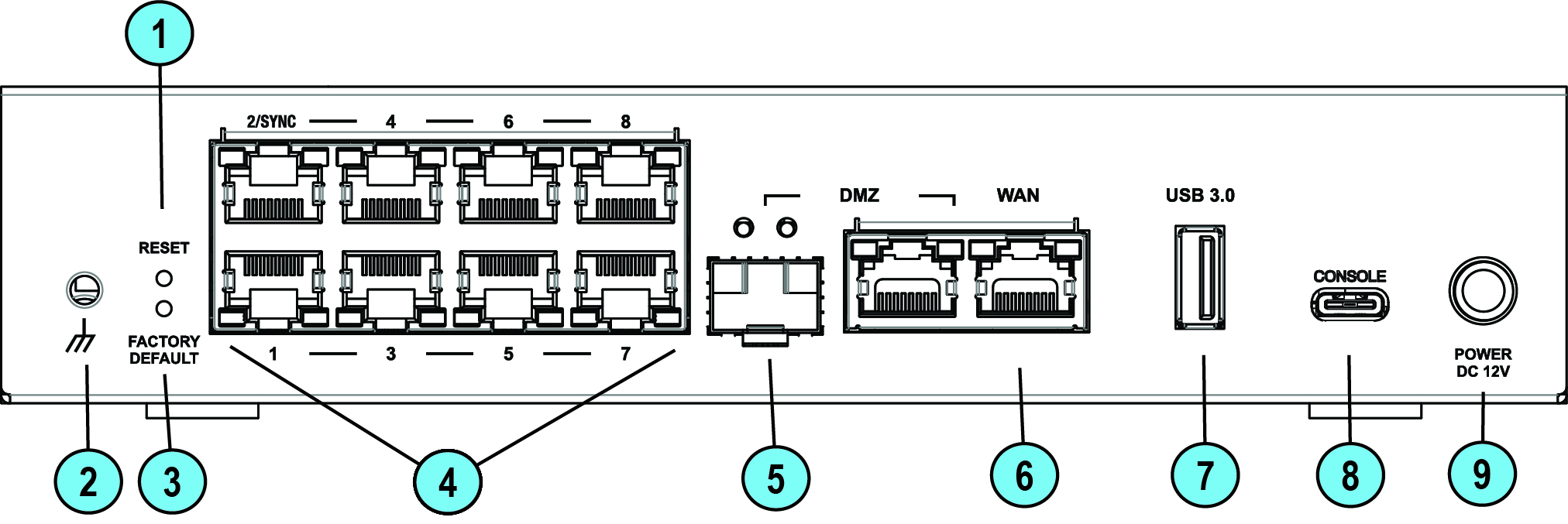

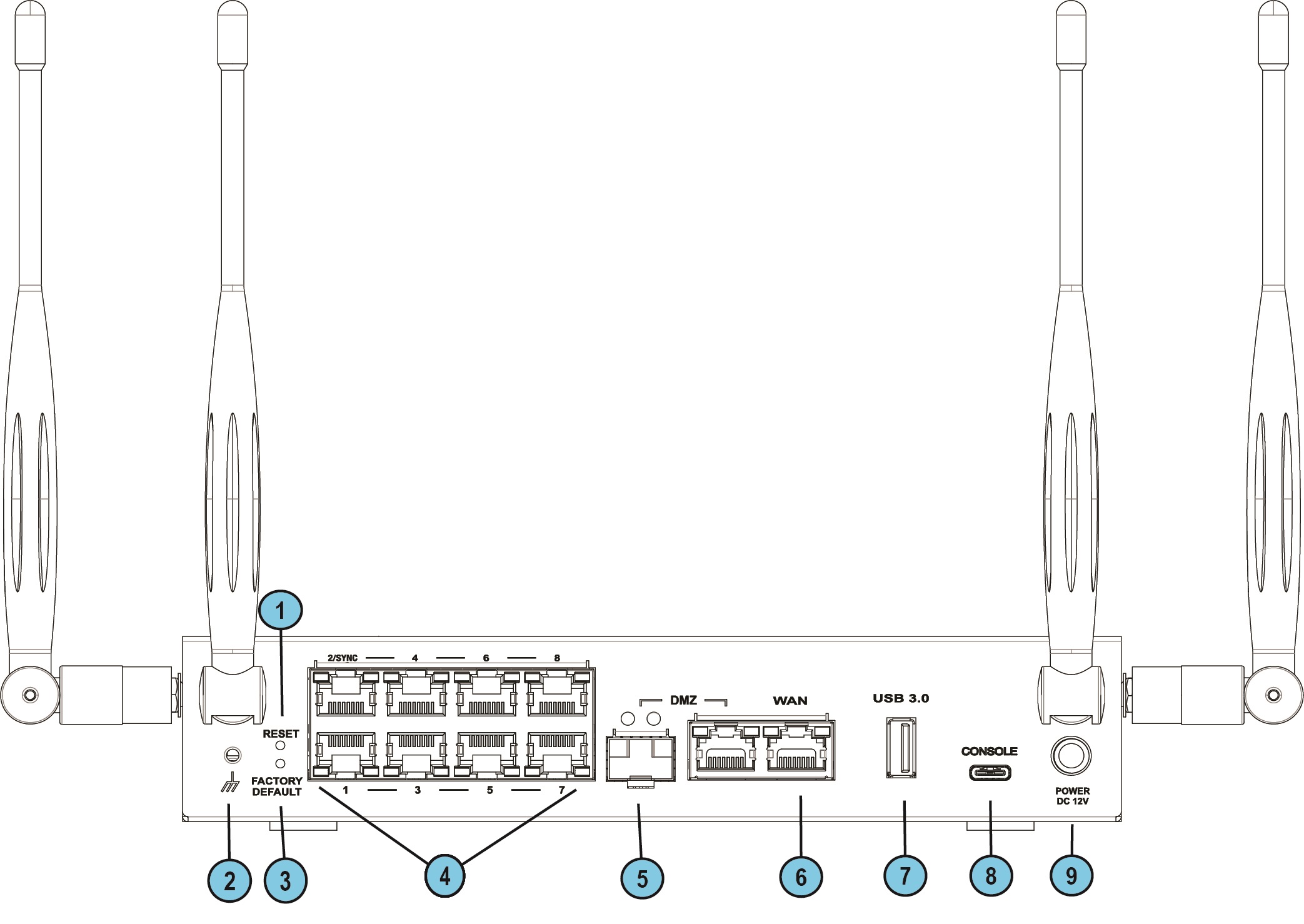

Painel posterior

Chave	Item	Descrição
1	Redefinir	Um pressionamento curto restaura o sistema, mas não remove nenhum parâmetro do usuário.
2	Parafuso terra	Aterramento funcional.
3	Padrão de fábrica	Pressione o botão continuamente por 12 segundos para restaurar o dispositivo ao padrão de fábrica. Todos os parâmetros do usuário configurados antes são removidos.
4	Portas LAN	Portas LAN 1-8. Porta LAN 2/Sync; suporta 10/100/1000MbE.
5	Porta DMZ (combo RJ45 ou porta SFP de fibra DMZ)	Porta combo DMZ (RJ45 ou fibra DMZ) Apenas um pode operar por vez, uma vez engatado e conectado. Uma vez conectado, você deve removê-lo para ativar a outra porta. Os LEDs acima indicam a conexão e a velocidade por conexão. Cada um usa seus próprios LEDs. O SFP suporta 1 GbE, de curto e longo alcance. Consulte os números de peça no catálogo.
6	Porta WAN RJ45	Porta WAN RJ45 (à direita) - suporta 10/100/1000MbE.
7	Porta USB 3.0	Porta USB 3.0 para download do software.
8	Console	Conecte o cabo do console serial aqui. Taxa de Baud: 115200.
9	Tomada do cabo de alimentação	Conecte o cabo do adaptador de alimentação aqui.
30	Porta DSL (Apenas modelos WiFi-DSL)	Porta para acoplar o cabo RJ11.
