Задняя панель

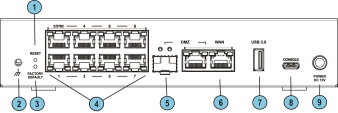

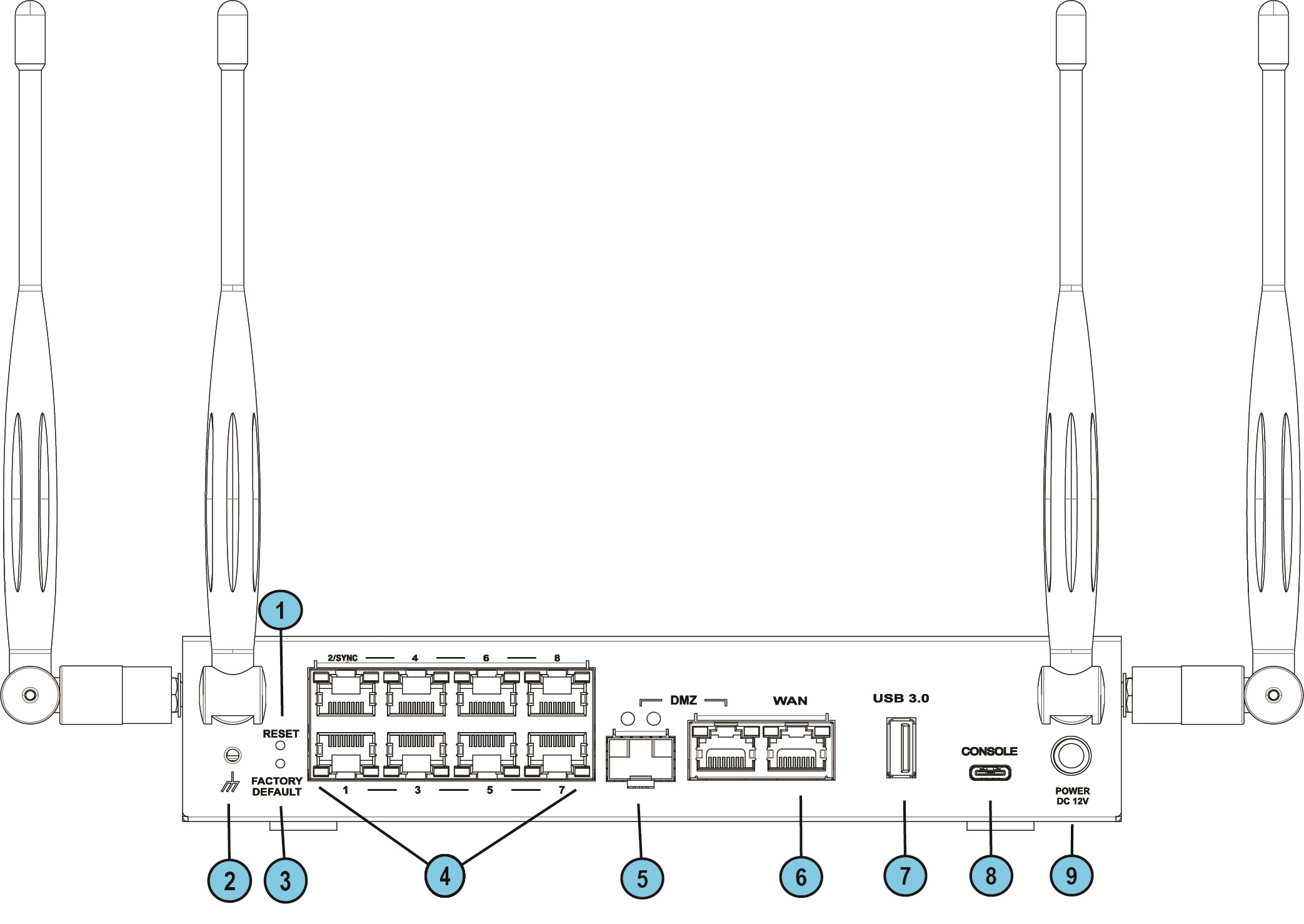

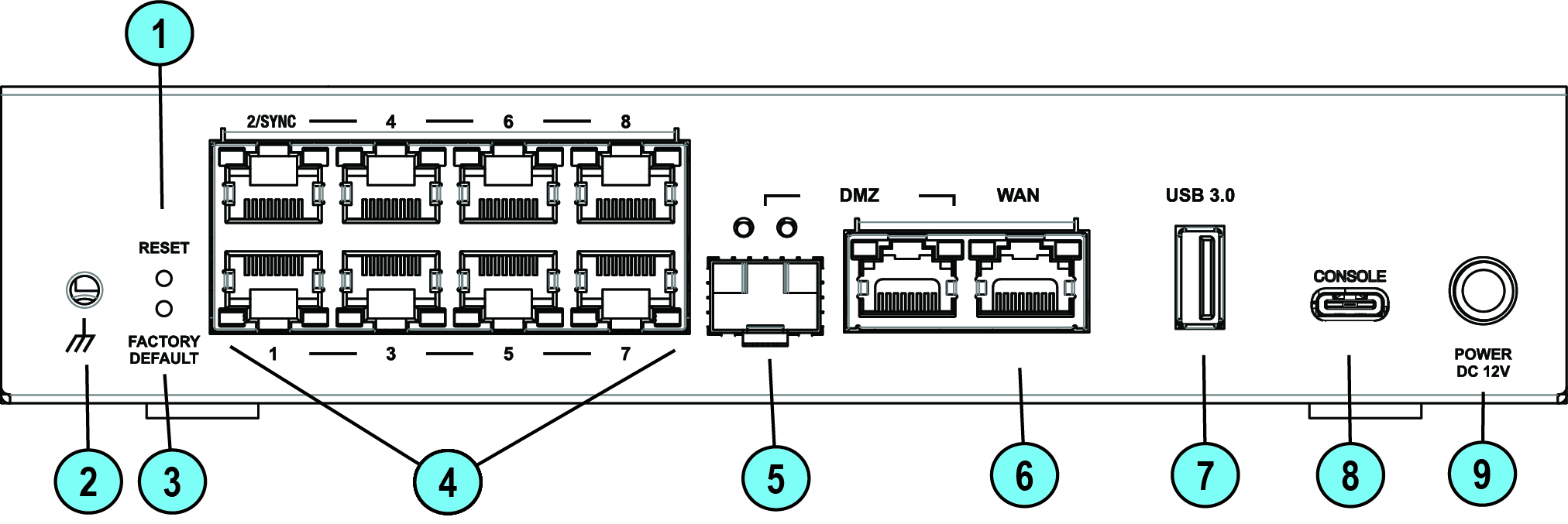

Проводной		WiFi

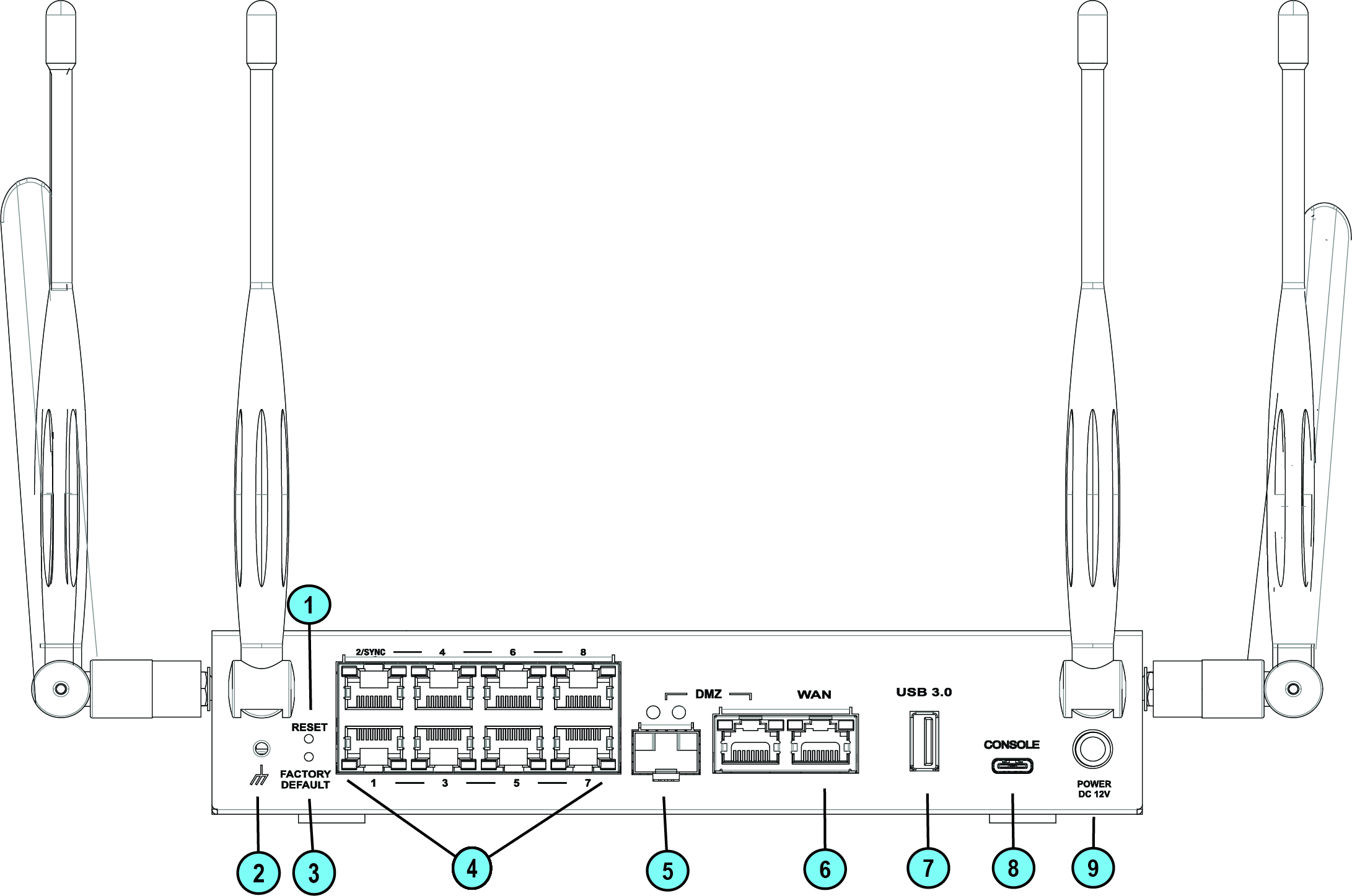

WiFi-LTE		WiFi-DSL

Ключ	Наименование	Описание
1	Сброс	Короткое нажатие перезагружает систему, но не удаляет пользовательские настройки.
2	Винт заземления	Функциональное заземление.
3	Заводские настройки	Нажмите и удерживайте кнопку в течение 12 секунд, чтобы восстановить заводские настройки устройства. Все ранее установленные пользовательские настройки удаляются.
4	Порты LAN	Порты LAN 1-8. Порт LAN 2/Sync. Поддержка 10/100/1000MbE.
5	Порт DMZ (комбинированный RJ45 или DMZ порт SFP)	Комбинированный WAN порт (RJ45 или DMZ) Только один из них может работать одновременно после подключения кабеля и включения. После подключения вы должны отсоединить его, чтобы активировать другой порт. Светодиоды выше показывают соединение и скорость каждого соединения. Каждый использует собственные светодиоды. SFP поддерживает скорость 1GbE, ближние и дальние дистанции См. Каталог для P/Ns.
6	RJ45 порт WAN	WAN порт RJ45 (справа) - поддержка 10/100/1000MbE.
7	USB-порт 3.0	USB-порт 3.0 для загрузки программного обеспечения.
8	Консоль	Вставьте последовательный консольный кабель сюда. Скорость передачи: 115200.
9	Разъем кабеля питания	Вставьте кабель адаптера питания сюда.
10	Порт DSL (Только для моделей с WiFi-DSL)	Порт для подключения кабеля RJ11.
