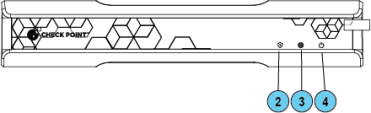

Painel frontal

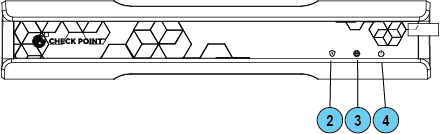

Wired

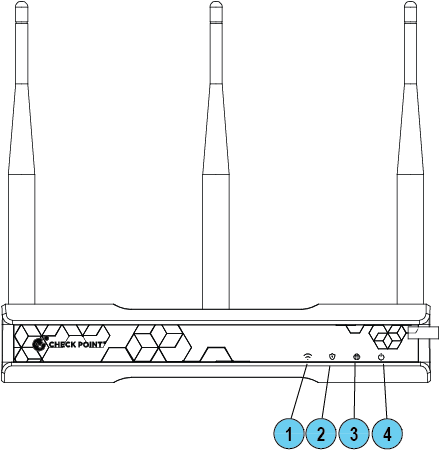

WiFi
|
|
Observação: existe apenas um conjunto de LEDs. Esses LEDs mostram cores diferentes dependendo da atividade que está ocorrendo. |
|
Chave |
Item |
Ícone |
Descrição |
||
|---|---|---|---|---|---|
|
1 |
LED WiFi (Apenas modelos WiFi) |
|
|
||
|
2 |
LED de gerenciamento |
|
|
||
|
3 |
LED de Internet |
|
|
||
|
4 |
LED de energia (status) |
|
|
LED de gerenciamento
O LED de gerenciamento mostra o status do mecanismo de novas tentativas:
|
Ação |
Atividade do LED de gerenciamento |
|---|---|
|
O Zero Touch está em execução. |
Pisca em vermelho (lentamente) |
|
Conectado com sucesso ao Zero Touch Cloud Server, e o script de implantação foi salvo. |
Pisca em vermelho (rapidamente) |
|
O processo do Zero Touch foi concluído. A ativação do SMP não é necessária. |
Desligado |
|
Hora de hibernação da ativação. |
Pisca em azul (lentamente) |
|
Reativação. |
Pisca em azul (rapidamente) |
|
O SMP está desconectado, |
Azul sem piscar |
|
O modo SMP está desativado. |
Desligado |
|
O gateway não conseguiu se conectar ao SMP e sairá do script de nova tentativa. |
Vermelho sem piscar |
Tempos de espera antes de tentar novamente:
|
Falha |
Tempo de espera |
|---|---|
|
1ª |
2 minutos |
|
2ª |
4 minutos |
|
3ª |
8 minutos |
|
4ª |
16 minutos |
|
Subsequente |
Novas tentativas a cada 16 minutos até que os Serviços em Nuvem sejam ativados com sucesso |
LEDs de rede
A tabela abaixo descreve os LEDs de rede (portas WAN e LAN RJ45).
Cada porta usa um LED bicolor para refletir o link/atividade e a velocidade.
