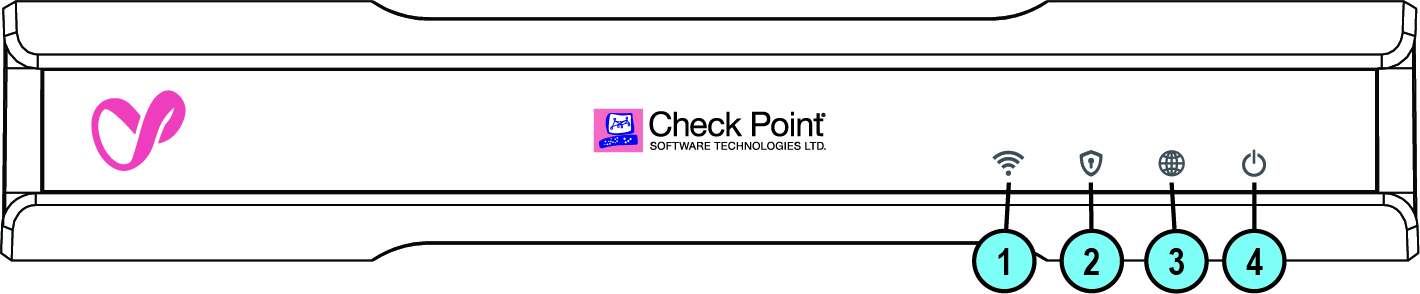

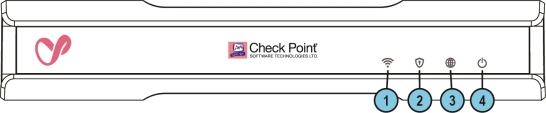

前面板
注意：只有一組LED。這些LED會根據發生的活動類型顯示不同的顏色。
|
序號 |
項目 |
圖示 |
說明 |
|---|---|---|---|
|
1 |
WiFi LED (僅WiFi型號) |
|
|
|
2 |
管理LED |
|
|
|
3 |
網際網路LED |
|
|
|
4 |
ˊ電源LED(狀態) |
|
注意：當硬體設備第一次開啟時，此LED會是紅色。 |
管理LED
管理LED會顯示重試機制的狀態：
|
動作 |
管理LED活動 |
|---|---|
|
Zero Touch正在執行中。 |
閃爍紅色(緩慢) |
|
已成功連線至Zero Touch雲端伺服器並且儲存部署指令碼。 |
閃爍紅色(快速) |
|
Zero Touch程序已完成。SMP啟用不需要。 |
LED關閉 |
|
啟用睡眠時間。 |
閃爍藍色(緩慢) |
|
重新啟用。 |
閃爍藍色(快速) |
|
SMP已連線。 |
穩定藍色。 |
|
SMP模式已關閉。 |
LED關閉 |
|
閘道無法連線至SMP，將會從重試指令碼退出。 |
持續紅色。 |
重試前等待時間：
|
失敗 |
等待時間 |
|---|---|
|
第1次 |
2分鐘 |
|
第2次 |
4分鐘 |
|
第3次 |
8分鐘 |
|
第4次 |
16分鐘 |
|
隨後 |
每16分鐘重試一次，直到已成功啟動雲端服務 |
網路LED
下表描述網路LED (RJ45 WAN和LAN連接埠)。
每個連接埠會使用雙色LED以反映連結/活動與速度(從10M到1GbE)。
