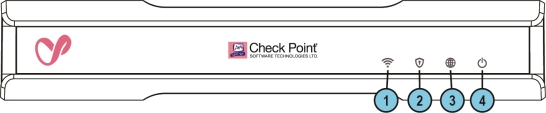

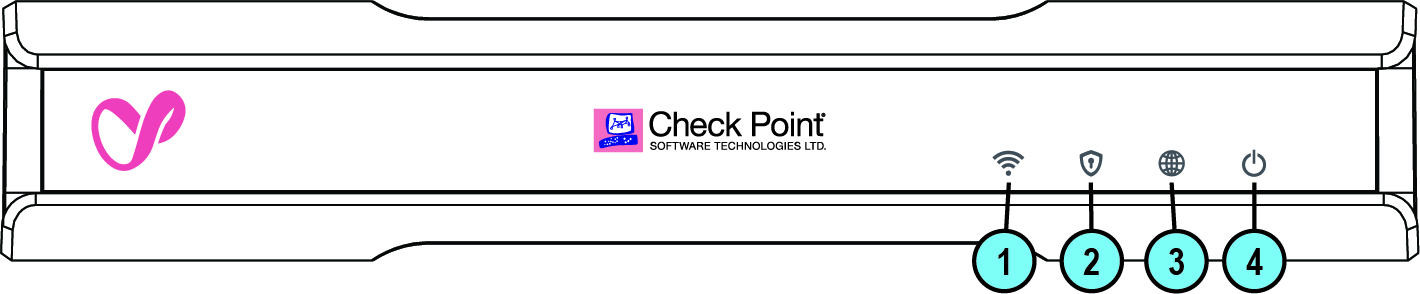

Panel frontal

Nota - Solo hay un juego de LED. Estos LED muestran diferentes colores según la actividad que se esté produciendo.

Tabla: LED
Clave	Elemento	Descripción
1	Indicador LED de WiFi (Solo modelos WiFi)	Apagado - WiFi apagado Azul - WiFi encendido y funciona normalmente Rojo - Error/alerta de WiFi
2	LED de gestión	Apagado - Sin gestión Colores - Ver abajo
3	Indicador LED de Internet	Apagado - Sin conexión a Internet Azul parpadeante - Intentando conectarse a Internet. Azul - Conectado Rojo intermitente - Error de conexión
4	LED de alimentación (estado)	Azul fijo - Funcionamiento normal Azul parpadeante - Arranque en curso e instalación del firmware. Una vez finalizado el proceso, el LED se ilumina en azul fijo. Rojo - Error/Alerta Nota - Este LED está rojo cuando el aparato se enciende por primera vez.

LED de gestión

El LED de gestión muestra el estado del mecanismo de reintentos:

Acción	Actividad del LED de gestión
Zero Touch se está ejecutando.	Parpadea en rojo (lentamente)
Se conectó exitosamente a Zero Touch Cloud Server y guardó el script de implementación.	Parpadea en rojo (rápidamente)
Se completa el proceso Zero Touch. No es necesaria la activación de SMP.	Apagado
Activación del tiempo de sueño.	Parpadea en azul (lentamente)
Reactivación.	Parpadea en azul (rápidamente)
SMP está conectado.	Azul sólido
El modo SMP está desactivado.	Apagado
El gateway no pudo conectarse al SMP y saldrá del script de reintento.	Rojo sólido

Tiempos de espera antes de reintentar:

Falla	Tiempo de espera
1er	2 minutos
2do	4 minutos
3er	8 minutos
4to	16 minutos
Subsecuente	Reintentos cada 16 minutos hasta que los servicios en la nube se activen correctamente

La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN).

Cada puerto utiliza un LED bicolor para reflejar el enlace/actividad y la velocidad.
