Panel frontal

Cableado

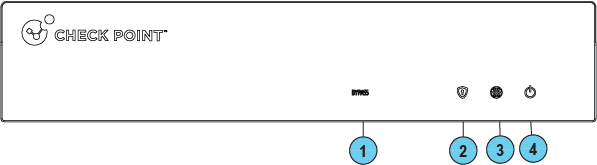

2530 / 2550 Wired Front panel

Nota - Sólo hay un juego de LEDs. Estos LED muestran diferentes colores en función de la actividad que se esté produciendo.
Tabla: LEDs cableados

Clave

Elemento

Icono

Descripción

1

BYPASS

(Sólo modelo con bypass por cable)

  • Mecanismo de anulación activado en caso de fallo de software o hardware

  • El LED es rojo cuando el Bypass está activado.

    Nota - No todos los modelos con cable disponen de la función Bypass/Fonic.

2

LED de gestión

  • Apagado - Sin gestión

  • Colores - Véase más abajo

3

Internet LED

  • Apagado - Sin conexión a Internet

  • Azul parpadeante - Intentando conectarse a Internet.

  • Azul - Conectado

  • Rojo intermitente - Fallo de conexión

4

LED de alimentación (estado)

  • Azul fijo - Funcionamiento normal

  • Azul parpadeante - Arranque en curso e instalación del firmware. Una vez finalizado el proceso, el LED se ilumina en azul fijo.

  • Rojo - Error/Alerta

    Nota - Este LED es rojo cuando el aparato se enciende por primera vez.

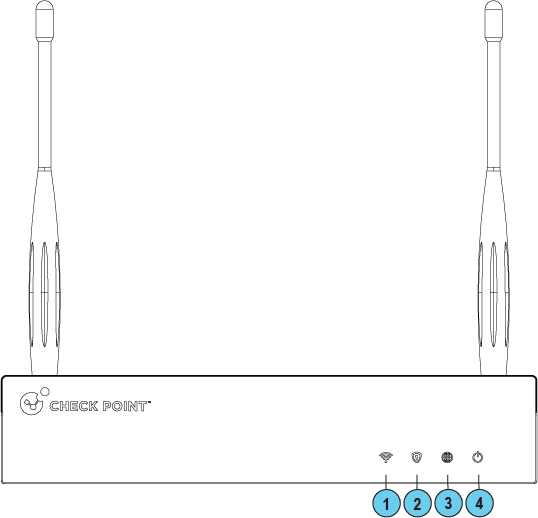

WiFi

Nota - Sólo hay un juego de LEDs. Estos LED muestran diferentes colores en función de la actividad que se esté produciendo.
Tabla: LEDs WiFi

Clave

Elemento

Icono

Descripción

1

LED WiFi

(solo modelos WiFi)

  • Apagado - WiFi apagado

  • Azul - WiFi encendido y funciona con normalidad

  • Rojo - Error/alerta WiFi

2

LED de gestión

  • Apagado - Sin gestión

  • Colores - Véase más abajo

3

Internet LED

  • Apagado - Sin conexión a Internet

  • Azul parpadeante - Intentando conectarse a Internet.

  • Azul - Conectado

  • Rojo intermitente - Fallo de conexión

4

LED de alimentación (estado)

  • Azul fijo - Funcionamiento normal

  • Azul parpadeante - Arranque en curso e instalación del firmware. Una vez finalizado el proceso, el LED se ilumina en azul fijo.

  • Rojo - Error/Alerta

    Nota - Este LED es rojo cuando el aparato se enciende por primera vez.

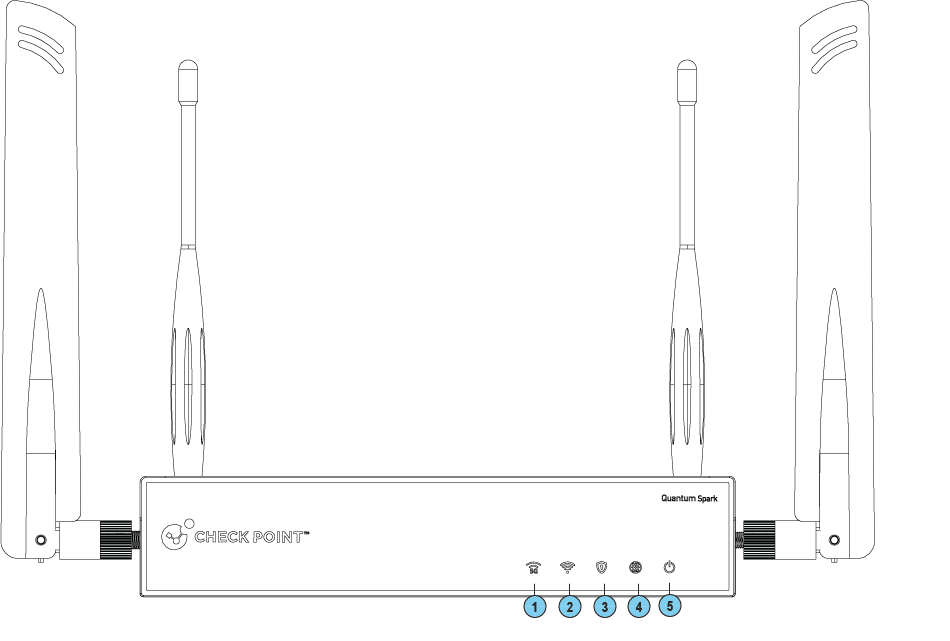

WiFi + Móvil

Tabla: LEDs WiFi + Móvil

Clave

Elemento

Icono

Descripción

1

LED 5G

(Sólo modelo WiFi Móvil)

  • Apagado - El móvil está apagado

  • Parpadeo lento en azul - Conexión a la red móvil

  • Azul sólido: la conexión móvil a Internet funciona en la red 5G.

  • Azul parpadeante - Tráfico en la red 5G

  • Púrpura sólido: la conexión móvil a Internet funciona en la red 3G/4G/LTE.

  • Púrpura intermitente - Tráfico en la red 3G/4G/5G

  • Rojo - Problema con el módem móvil (sin SIM, error de SIM, bandeja SIM abierta, etc.)

2

LED WiFi

(solo modelos WiFi)

  • Apagado - WiFi apagado

  • Azul - WiFi encendido y funciona con normalidad

  • Rojo - Error/alerta WiFi

3

LED de gestión

  • Apagado - Sin gestión

  • Colores - Véase más abajo

4

Internet LED

  • Apagado - Sin conexión a Internet

  • Azul parpadeante - Intentando conectarse a Internet.

  • Azul - Conectado

  • Rojo intermitente - Fallo de conexión

5

LED de alimentación (estado)

  • Azul fijo - Funcionamiento normal

  • Azul parpadeante - Arranque en curso e instalación del firmware. Una vez finalizado el proceso, el LED se ilumina en azul fijo.

  • Rojo - Error/Alerta

    Nota - Este LED es rojo cuando el aparato se enciende por primera vez.

LED de gestión

El LED de gestión muestra el estado del mecanismo de reintentos:

Acción

Actividad del LED de gestión

Zero Touch está en marcha.

Parpadea en rojo (lentamente)

Se ha conectado correctamente al Servidor en la nube Zero Touch y se ha guardado el script de implementación.

Parpadea en rojo (rápidamente)

Se ha completado el proceso Zero Touch. No es necesaria la activación de SMP.

Apagado

Tiempo de espera de activación.

Parpadea en azul (lentamente)

Reactivación.

Parpadea en azul (rápidamente)

SMP está conectado.

Azul sólido

El modo SMP está desactivado.

Apagado

La puerta de enlace no ha podido conectar con Quantum Spark Management (SMP) y saldrá del script de reintento.

Rojo sólido

Tiempos de espera antes del reintento:

Fallo

Tiempo de espera

1º

2 minutos

2ª

4 minutos

3º

8 minutos

4ª

16 minutos

Subsecuentes

Reintentos cada 16 minutos hasta que los servicios en la nube se activen correctamente

LEDs de red

La siguiente tabla describe los LED de red (puertos RJ45 WAN y LAN).

Cada puerto utiliza un LED bicolor para reflejar el enlace/actividad y la velocidad.

RJ45

LED1 (Verde)

LED2 (Ámbar)

Sin enlace

Apagado

Apagado

Enlace 1G

Encendido

Apagado

Actividad 1G

Parpadeo

Encendido

Enlace 100M

Encendido

Apagado

Actividad 100M

Parpadeo

Apagado

Enlace 10M

Encendido

Apagado

Actividad 10M

Parpadeo

Apagado
