Hardware de los dispositivos Smart-1 700-S y Smart-1 700-M

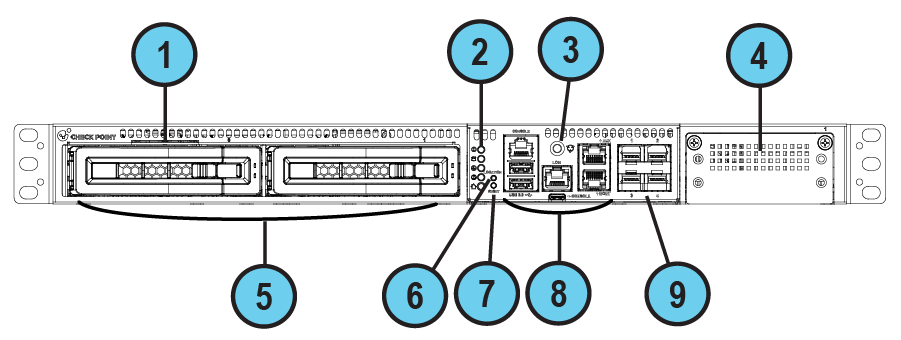

Panel frontal

Elemento

Componente

Descripción

1

Etiqueta de servicio

Una tarjeta deslizante que identifica el dispositivo y muestra su número de serie y su dirección MAC.

También contiene un código QR que se puede escanear para consultar la documentación.

2

Indicadores LED del sistema

Consulte Indicadores LED del sistema del panel frontal.

3

Enchufe de conexión a tierra ESD

Al efectuar un mantenimiento del dispositivo, conecte una muñequera antiestática ESD a este enchufe.

4

Tarjeta de expansión

En el SO Gaia, a los puertos de esta tarjeta de expansión se les asignan los nombres eth1-01, eth1-02, y así sucesivamente hasta el último puerto.

Las velocidades de puerto para las tarjetas de expansión compatibles son: 1/10/25 Gbps.

5

2 dispositivos de almacenamiento

Numerados de izquierda a derecha: 0 a 1

  • LED de actividad (LED superior del dispositivo de almacenamiento):

    • Apagado: sin actividad del dispositivo de almacenamiento

    • Verde intermitente: actividad del dispositivo de almacenamiento

  • LED de estado (LED inferior del dispositivo de almacenamiento):

    • Apagado: la alimentación está desconectada

    • Verde fijo: el dispositivo de almacenamiento está encendido

6

Botón localizador

Enciende y apaga el LED de señalización de la localización en el dispositivo.

7

Restablecer

Insertar un alfiler durante 5 a 8 segundos para realizar una reinicialización de hardware.

8

Puertos del dispositivo

Consulte Puertos del panel frontal - Utilice estos puertos para conectarse al dispositivo.

9

Puertos de fibra 1/10G integrados

En el SO Gaia, a estos puertos se les asignan los nombres de eth1 a eth4.

Consulte Indicadores LED de los puertos integrados en el panel frontal.

Puertos del panel frontal

Smart-1 7000-UL front panel appliance ports

Elemento

Componente

Descripción

1

Puerto de consola RJ45

Puerto RJ45 para una conexión en serie al dispositivo.

2

Puerto LOM 1G

Puerto LOM (administración remota) para conectarse a la tarjeta LOM.

3

Puerto AUX RJ45 de 1 Gbps

Puerto Ethernet.

4

Puertos USB 3.0

 Dos puertos USB 3.0 retrocompatibles con USB 2.0.

5

Puerto de consola USB tipo C

Puerto USB tipo C para una conexión en serie al dispositivo.

6

Puerto RJ45 de gestión de 1 Gbps

Puerto de gestión para gestionar el sistema operativo Gaia en este dispositivo.

Indicadores LED de puertos 1G del panel frontal

Smart-1 7000-UL front panel 1G port LEDS

Elemento

Componente

Descripción

1

Indicador LED de actividad de puertos

En los puertos AUX, LOM y MGMT:

  • Apagado – Sin actividad

  • Encendido (verde): existe enlace LAN

  • Intermitente (verde): Actividad

2

Indicador LED de velocidad del enlace

En los puertos AUX, LOM y MGMT:

  • Apagado: enlace de 10 Mbit

  • Encendido (verde): enlace de 100 Mbit

  • Encendido (ámbar): enlace de 1000 Mbit

Indicadores LED del sistema del panel frontal

Elemento

Icono

Componente

Descripción

1

Alimentación del sistema

  • Apagado: el dispositivo está apagado

  • Encendido (verde): el dispositivo está encendido

2

Actividad del dispositivo de almacenamiento

  • Apagado: sin actividad del dispositivo de almacenamiento

  • Encendido (ámbar): actividad de lectura/escritura

3

Estado de la fuente de alimentación

  • Apagado: sin alimentación/sin estado

  • Ámbar: fallo detectado en la fuente de alimentación

  • Verde: todas las fuentes de alimentación funcionan correctamente

4

Alerta

  • Apagado: no se han detectado fallos

  • Rojo intermitente: se ha detectado un fallo del sistema

5

Baliza de la localización

  • Apagado: baliza de localización apagada

  • Azul intermitente: la baliza de localización está encendida en Gaia Portal, Gaia Clish, o al pulsar el botón localizador del panel frontal.

Puede encender o apagar el indicador LED de la baliza de localización de dos formas:

  • Con el botón localizador del panel frontal

  • Con este comando de Gaia Clish: set lcd location {on | off}

Indicadores LED de los puertos integrados en el panel frontal

Smart-1 7000-UL front panel onboard port LEDs

Cada par de indicadores LED está asociado a un puerto.

  • Los indicadores LED 1 y 2 que apuntan hacia arriba están asociados al puerto situado sobre ellos (puertos etiquetados como 1 y 2 en el chasis).

  • Los indicadores LED 1 y 2 que apuntan hacia abajo están asociados al puerto situado debajo de ellos (puertos etiquetados como 3 y 4 en el chasis).

Elemento

Componente

Descripción

1

Indicador LED de actividad de puertos

  • Apagado – Sin actividad

  • Encendido (verde): hay enlace

  • Intermitente (verde): Actividad

2

Indicador LED de velocidad del enlace

  • Apagado: sin enlace

  • Encendido (verde): se ha seleccionado una velocidad de datos de 1 Gbit/s

  • Encendido (ámbar): se ha seleccionado una velocidad de datos de 10 Gbit/s

Panel posterior

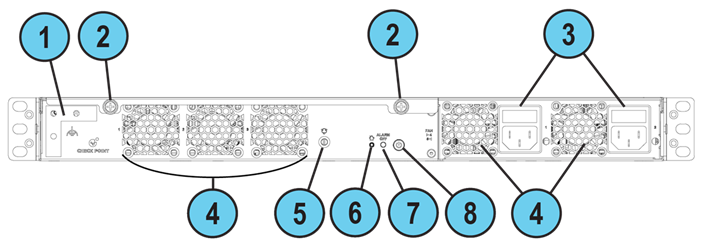

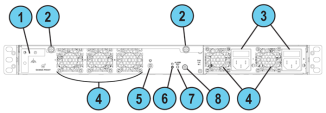

Smart-1 700-S

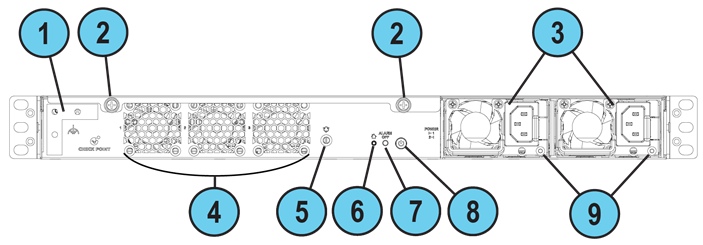

Smart-1 700-M

Elemento

Componente

Descripción

1

Placa metálica de conexión a tierra

Sirve para conectar el terminal de tierra.

2

Tornillos de la cubierta

Afloje los tornillos para retirar la cubierta del dispositivo.

3

Unidades de la fuente de alimentación

El dispositivo Smart-1 700-S tiene dos fuentes de alimentación fijas (PSU). Cada PSU se conecta a una toma de corriente.

El dispositivo Smart-1 700-M tiene dos fuentes de alimentación que se pueden intercambiar en caliente. Cada PSU se conecta a una toma de corriente.

Puede utilizar los sujetacables para evitar la extracción accidental del cable de alimentación.



Las fuentes de alimentación están numeradas de izquierda a derecha en el SO como "Power Supply #1" (izquierda) y "Power Supply #2" (derecha).

Consulte Configuración y supervisión de la fuente de alimentación.

4

Unidades de ventiladores de refrigeración

En Smart-1 700-S, las unidades se numeran de izquierda a derecha: 1, 2, 3, 4. 5

En Smart-1 700-M, las unidades se numeran de izquierda a derecha: 1, 2, 3.

Al comprobar los sensores de hardware en la CLI, se hace referencia a ellos como "SYS_FAN1", "SYS_FAN2" y "SYS_FAN3".

Consulte Convención de nomenclatura de las unidades de ventiladores.

5

Enchufe de conexión a tierra ESD

Al efectuar un mantenimiento del dispositivo, conectar a este enchufe una muñequera antiestática ESD.

6

LED de localización

  • Apagado: baliza de localización apagada

  • Azul intermitente: la baliza de localización está encendida en Gaia Portal, Gaia Clish, o al pulsar el botón localizador del panel frontal.

Nota: Apague el LED de la baliza de localización del mismo modo que lo encendió.

7

Botón Alarm Off (apagado de alarma) para unidades de fuente de alimentación

Sonará una alarma si:

  • El cable de alimentación no está conectado a la toma de corriente.

  • Una de las fuentes de alimentación no está completamente insertada o ha fallado.

Presione este botón para apagarla. Tenga en cuenta que este botón comienza a funcionar inmediatamente después de encender el dispositivo.

8

Botón principal de encendido

Cuando el dispositivo está apagado, se enciende con este botón.

Cuando el dispositivo está encendido, al presionar y soltar el botón se iniciará un proceso de apagado ordenado. Alternativamente, si se mantiene presionado el botón durante 4 segundos, se forzará el apagado del dispositivo.

9

Indicador LED para cada fuente de alimentación de CA de los dispositivos Smart-1 700-M

  • Apagado: no hay ningún cable de alimentación conectado a ninguna de las fuentes de alimentación del dispositivo.

  • Verde: el dispositivo está encendido.

  • Verde intermitente: los cables de alimentación están conectados a todas las fuentes de alimentación, pero el dispositivo está apagado.

  • Ámbar: no hay ningún cable de alimentación conectado a la fuente de alimentación, pero otras fuentes de alimentación del dispositivo están conectadas a un cable de alimentación, o bien o hay algún evento crítico de la fuente de alimentación que provoca un apagado, fallo, protección contra sobrecorriente (OCP) o contra sobretensión (OVP), fallo del ventilador o sobretemperatura.

  • Ámbar intermitente: advertencia sobre un problema de hardware (alta temperatura, alta potencia, alta corriente, ventilador lento) que puede provocar un problema con la fuente de alimentación.

Conexión a tierra del dispositivo

Antes de comenzar, asegúrese de que dispone de estos elementos:

  • Dos tornillos de conexión a tierra (fijados a la placa metálica de conexión a tierra).

  • Un terminal de conexión a tierra de dos orificios con certificación UL, similar al Panduit LCD6-38D-L.

  • Cable de conexión a tierra de cobre de 6 AWG (13,3 mm²) (el color del aislamiento debe ser verde y amarillo para cumplir con el requisito IEC/UL 62368-1, sección CL5.6.2.2, o bien debe ajustarse a la normativa eléctrica local correspondiente).

  • Diseño de conexión a tierra que cumpla los códigos eléctricos nacionales o locales.

  • Una herramienta para engarzar cables adecuada para el tipo de terminal de conexión a tierra.

  • Un destornillador adecuado para los tornillos de conexión a tierra.

Requisitos previos:

  1. Inserte el cable de conexión a tierra en el terminal (conector).

  2. Utilice la herramienta de engaste para engarzar el terminal en el cable de conexión a tierra.

  3. Coloque el destornillador cerca del panel trasero del dispositivo.

  4. Coloque los dos tornillos de conexión a tierra cerca del panel posterior del dispositivo.

Procedimiento:

  1. En el panel trasero del dispositivo, localice la placa metálica de conexión a tierra (en el extremo izquierdo).

  2. Conecte la terminal de conexión a tierra a la placa de conexión a tierra.

    Puede fijarlo vertical u horizontalmente.

  3. Asegúrese de que los dos orificios del terminal de conexión a tierra estén alineados con los orificios correspondientes de la placa de conexión a tierra.

  4. Inserte el primer tornillo de conexión a tierra a través de uno de los orificios del terminal de conexión a tierra de modo que entre en el orificio correspondiente en la placa de conexión a tierra.

  5. Utilice un destornillador para apretar el primer tornillo (par máximo de 6 kgf×cm).

  6. Inserte el segundo tornillo de conexión a tierra a través del segundo orificio en la terminal de conexión a tierra de modo que entre en el orificio correspondiente en la placa de conexión a tierra.

  7. Utilice un destornillador para apretar el segundo tornillo (par máximo de 6 kgf×cm).

Convención de nomenclatura de las unidades de ventiladores

Cuando compruebe los sensores de hardware en Gaia Portal o Gaia Clish, tenga en cuenta que los ventiladores de refrigeración utilizan una convención de nomenclatura diferente.

Utilice esta tabla para identificar cada uno de los 3/5 ventiladores (según el modelo del dispositivo):

Gaia Portal

CLI

Comentario

SYS_FAN1 - Ventilador del sistema n.º 1

SYS_FAN1



SYS_FAN2 - Ventilador del sistema n.º 2

SYS_FAN2



SYS_FAN3 - Ventilador del sistema n.º 3

SYS_FAN3



SYS_FAN4 - Ventilador del sistema n.º 4

SYS_FAN4

Solo en Smart-1 700-S

SYS_FAN5 - Ventilador del sistema n.º 5

SYS_FAN5

Solo en Smart-1 700-S

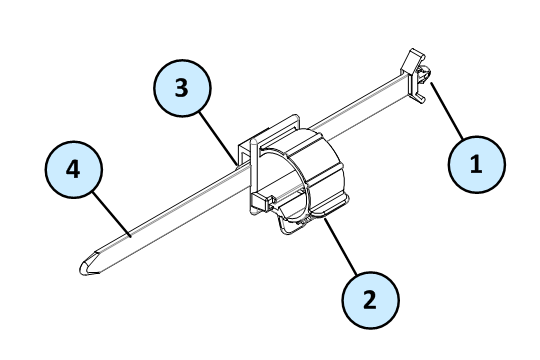

Para instalar el mecanismo de sujeción del cable de alimentación:

Puede utilizar los sujetacables para evitar la extracción accidental del cable de alimentación.

Elemento

Descripción

1

Anclaje de retención

2

Lazo para cable

3

Pestaña de la banda de retención

4

Banda de retención

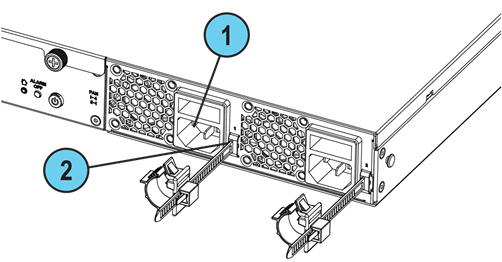

Smart-1 700-S

Smart-1 700-M

Elemento

Descripción

1

Entrada de la fuente de alimentación

2

Ranura de la banda de retención

Para instalar el retén del cable de alimentación:

  1. Si hay un cable de alimentación conectado a la entrada de la fuente de alimentación, desconéctelo.

  2. Localice la ranura de la banda de retención que se encuentra justo debajo de la entrada de la fuente de alimentación.

  3. Asegúrese de que el lazo para cable del mecanismo de sujeción esté frente a la entrada de la fuente de alimentación.

  4. Inserte en la ranura el anclaje de la banda de retención hasta que encaje y se trabe.

  5. Conecte el cable de alimentación a la entrada de la fuente de alimentación.

  6. Tire de la pestaña del mecanismo de sujeción hacia al costado, para desplazar el lazo del cable en la tira de sujeción.

  7. Mueva el lazo del cable hasta que pueda enrollarlo alrededor del cable de alimentación.

  8. Inserte el lado abierto del lazo para cables en la ranura del lazo, hasta que quede sujeto contra el cable de alimentación.

  9. Asegúrese de que el lazo para cable esté sujeto y que el cable de alimentación no se puede desconectar.

Lights Out Management

La tarjeta Lights Out Management (LOM) de Check Point le permite utilizar un canal de administración dedicado para el control remoto de dispositivos de Check Point. La administración automatizada (LOM) también puede funcionar cuando el dispositivo está apagado o no responde. No obstante, el dispositivo debe estar conectado a una fuente de corriente.

Para obtener más información sobre "Lights Out Management" (Administración remota), consulte la Guía de administración de tarjetas basada en HTML5 de Lights Out Management (LOM) en PDF.

BIOS dual redundante

Para garantizar la resiliencia en caso de fallo del BIOS, los dispositivos Smart-1 700-S y Smart-1 700-M están equipados con imágenes de BIOS duales redundantes.

En caso de falla del BIOS en un dispositivo, este arrancará desde una imagen BIOS de recuperación de solo lectura, que posibilita la funcionalidad completa del dispositivo.

Estas notificaciones aparecen en caso de una falla del BIOS:

  • El LED de alerta del dispositivo en el panel frontal parpadea en rojo.

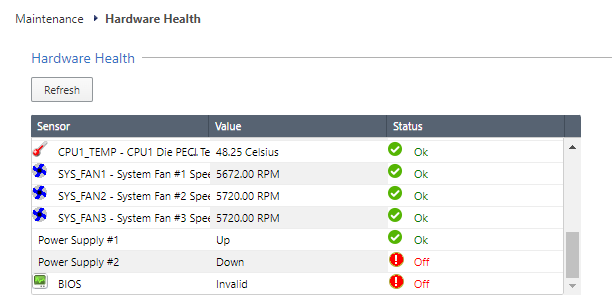

  • La página del Gaia Portal > Maintenance > Hardware Health muestra que el sensor del BIOS es Invalid y que su estado es Off.

    Ejemplo:

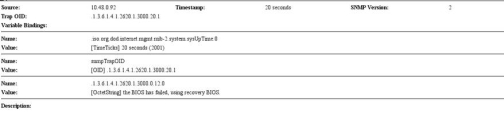

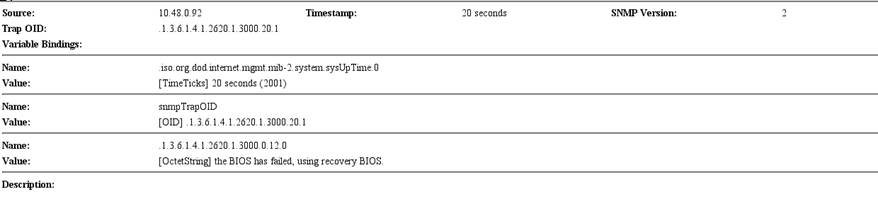

  • Se envía un mensaje de trampa SNMP (si se ha configurado la trampa de biosFailure en Gaia Portal o en Gaia Clish).

    Ejemplo:

Para recuperarse de un fallo del BIOS, consulte sk108517 o póngase en contacto con Check Point Support. El dispositivo es plenamente funcional hasta que se complete la recuperación de la BIOS. Tenga en cuenta que el arranque en modo recuperación del BIOS puede tardar unos minutos.

Configuración y supervisión de la fuente de alimentación

Estas son las configuraciones de PSU admitidas en función de los modelos de dispositivo y los tipos de PSU:

Tipo de PSU

Smart-1 700-S

Smart-1 700-M

CA PSU

2 fuentes de alimentación internas

2 fuentes de alimentación intercambiables en caliente

Importante: Todas las fuentes de alimentación de un dispositivo deben ser del mismo tipo: o todas de CA.

Cuando una fuente de alimentación funciona correctamente:

  • El indicador LED de la fuente de alimentación muestra una luz verde.

  • El LED de alerta no parpadea debido a un problema de la fuente de alimentación (podría seguir parpadeando debido a otros errores).

  • No hay alarma SNMP.

Cuando una fuente de alimentación no funciona correctamente:

  • El indicador LED de la fuente de alimentación muestra una luz ámbar.

  • El LED de alerta parpadea debido a un problema de la fuente de alimentación.

  • Se envía una alarma SNMP.

Para monitorear las PSU en la CLI:

  1. Conéctese a la línea de comandos del dispositivo.

  2. Inicie sesión en Gaia Clish.

  3. Ejecute lo siguiente:

    show sysenv ps

    Ejemplo de salida mostrada por la CLI de un dispositivo Smart-1 700-M:

    Hardware Information

Name              Value   Unit      Type    Status   Maximum   Minimum
Power Supply #1   Up      Up/Down   Power   0        Up        Down
Power Supply #2   Up      Up/Down   Power   0        Up        Down

    Donde:

    Columna

    Descripción

    Name

    Power Supply #1 - La fuente de alimentación (PSU) en la ranura de PSU superior.

    Power Supply #2 - La fuente de alimentación (PSU) en la ranura de PSU inferior.

    Value

    Up - La ranura de la PSU contiene una PSU y está activada.

    Down - la ranura de la PSU contiene una PSU pero no está conectada a una PSU.

    Unknown - No hay nada en la ranura de la fuente de alimentación.

    Unit

    Up/Down - Las fuentes de alimentación están en estado operativo (Up) o inactivo (Down).

    Type

    Power - El tipo de sensor es "fuente de alimentación".

    Status

    0 - No se encontraron problemas.

    1 - Error.

    Maximum

    Minimum

    Los umbrales máximo y mínimo.

    Las PSU solo se miden como Up o Down.

Cables de alimentación de CA

Los cables de alimentación de CA suministrados son específicos de la región geográfica.

Estos son algunos de los cables de alimentación disponibles.

Región

Enchufe

Conector

Cable

Diagrama

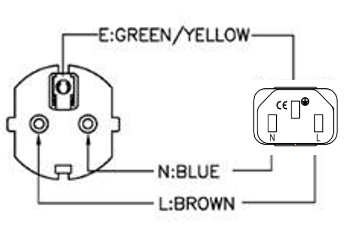

UE

QP-004,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

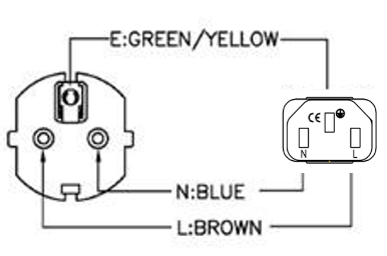

Australia

QP-003,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

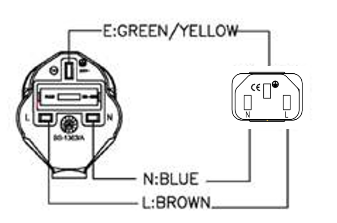

REINO UNIDO

QP-026,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

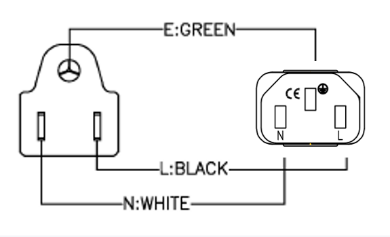

EE. UU.

QP-02,

10A

125V~

QP-007,

10A

125V~

SJT 18AWG

3C

105oC

EE. UU.

QP-02,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3C

105oC

EE. UU.

QP-055,

15A

125V~

QP-007,

15A

125V~

SJT 14AWG

3C

105oC

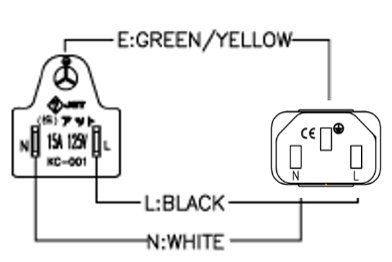

Japón

QP-005,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

India

QP-013,

16A

250V~

QP-007,

10A

250V~

3INR

3G

0,75mm2

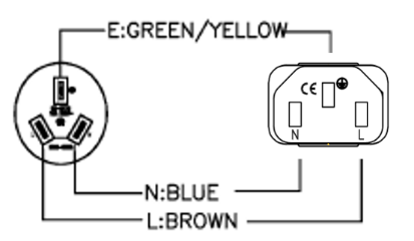

China

QP-012,

10A

250V~

QP-007,

10A

250V~

VCTF

3G

2mm2

Israel

QP-029R,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

Sudáfrica

YP-80,

16A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

Argentina

QP-048,

10A

250V~

QP-007,

10A

250V~

HO5VV-F

3G

0,75mm2

Reemplazo y actualización de componentes

El dispositivo tiene piezas que puede reemplazar fácilmente para reducir al mínimo el tiempo de inactividad.

También hay componentes que se pueden instalar para actualizar el dispositivo.

Piezas y componentes que se pueden utilizar con el dispositivo:

  • Guías telescópicas (solo Smart-1 700-M)

  • Tarjetas de expansión

  • Transceptores

  • Fuentes de alimentación de CA (solo Smart-1 700-M)

  • Dispositivos de almacenamiento

  • Memoria del sistema

  • Lights Out Management

Para obtener más información sobre cómo instalar estas piezas y componentes, consulte la Página de Inicio del dispositivo sk182601.

Advertencia: a menos que Check Point Software Technologies Ltd. se lo indique, los acuerdos de garantía y soporte le prohíben reemplazar cualquier pieza.
