LightSpeed设备硬件

前面板

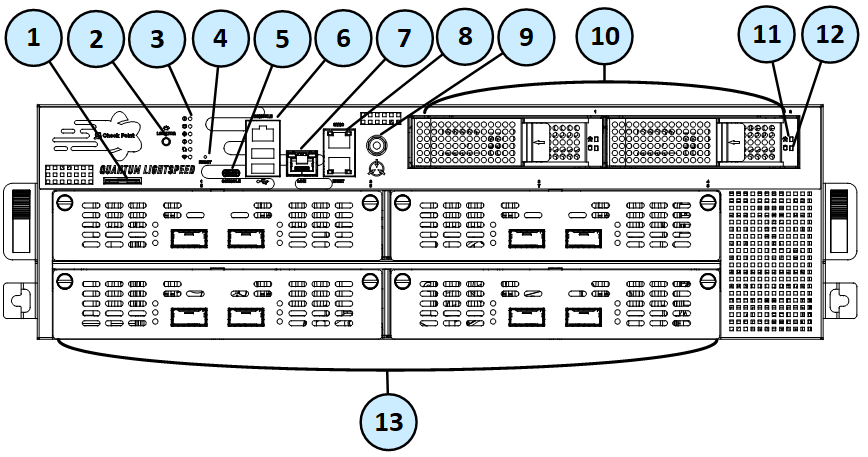

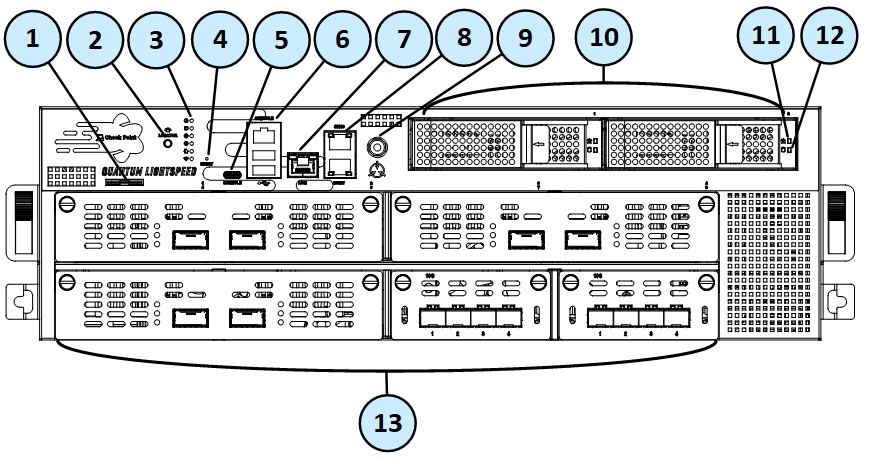

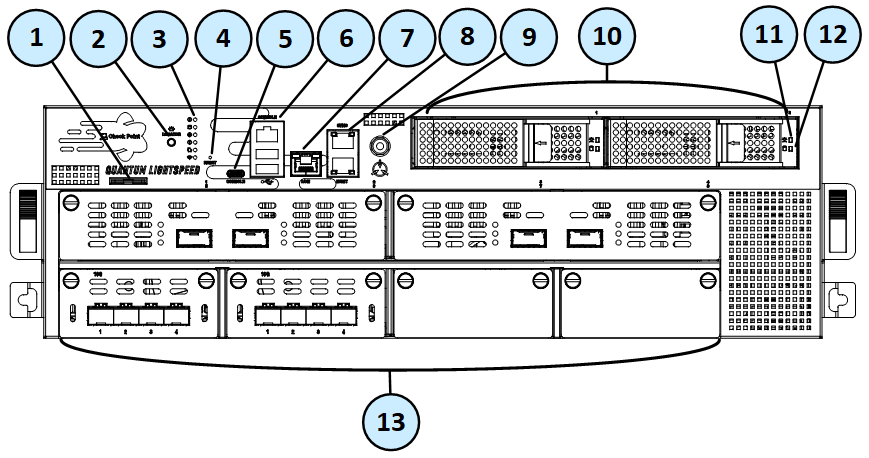

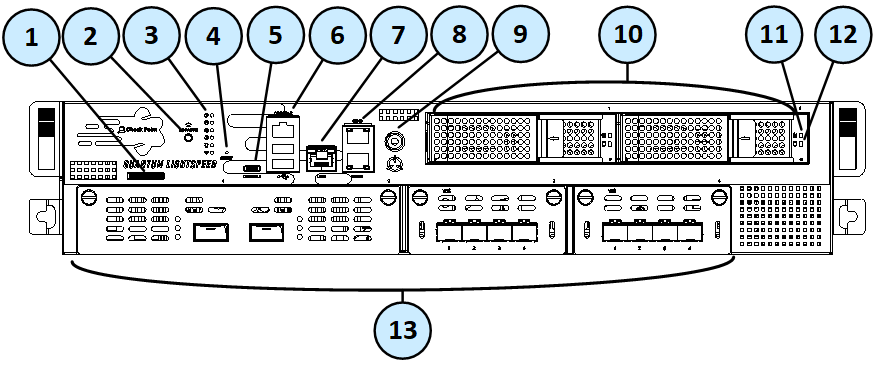

图注QLS250、QLS450、QLS650和QLS800

项目	组件	说明
1	服务标签	标识设备并显示其序列号和MAC地址的滑出卡。
2	定位器按钮	打开和关闭设备中的位置信标LED。
3	系统LED	请参见前面板系统LED。
4	重置	插入一个pin5至8秒，以执行硬件重置。
5	USB Type-C端口	用于设备的串行连接。
6	1个RJ45控制台端口 and 2个USB 3.0端口	用于串行连接至设备的RJ45端口。 USB 3.0端口可以向后兼容USB 2.0。
7	LOM端口	连接至LOM（远端控制管理）卡的LOM端口。
8	管理和同步端口	顶部的同步端口与集群成员或高可用性对等机同步。底部的管理端口用于与远程管理计算机的以太网连接。
9	ESD接地点	维修设备时，请将ESD带连接至此接地点。
10	2个存储装置	当通过`raid_diagnostic`命令监控存储装置时，`DiskID 0`为左存储装置，`DiskID 1`为右存储装置（在设备机架上编号标记1和2）。
11	存储装置电源LED	关闭-存储装置电源关闭打开（绿灯）-存储装置电源打开
12	存储装置活动LED	关闭-无存储装置活动打开（橙黄色灯）-有存储装置活动
13	扩张线卡	请参见OS 端口分配。更多信息请参见：。100G QSFP28二端口卡管理指南。

MLS200

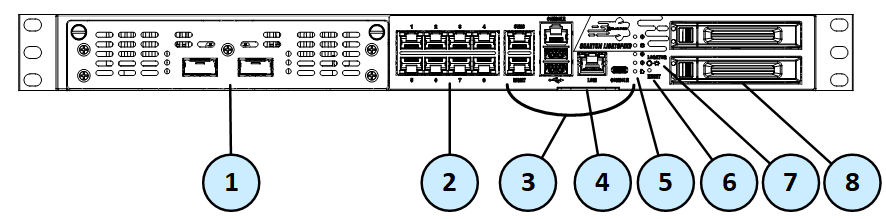

图注MLS200

项目	组件	说明
1	扩张线卡	请参见OS 端口分配。更多信息请参见：。100G QSFP28二端口卡管理指南
2	板载LAN端口	八个10/100/1000Base-T RJ-45端口。这些扩展槽在操作系统中被分配了eth1-eth8。
3	设备端口	请参见前面板端口-使用这些端口可连接至设备。
4	识别服务标签	标识设备并显示其序列号、MAC地址和型号的滑出卡。
5	系统LED	请参见前面板系统LED。
6	重置	插入一个pin5至8秒，以执行硬件重置。
7	定位器	按该按钮可打开和关闭设备中的位置信标LED。
8	存储装置	当通过`raid_diagnostic`命令监控存储装置时，`DiskID 0`为顶部存储装置，`DiskID 1`为底部存储装置（在设备机架上编号标记1和2）。

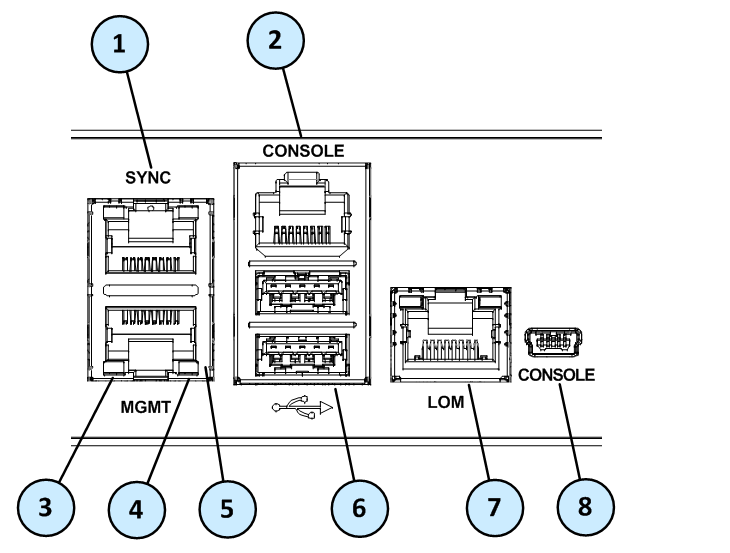

前面板端口

项目	组件	说明
1	同步端口	与群集成员数量同步。
2	RJ45控制台端口	用于设备的串行连接。请参见连接至设备CLI
3	端口活动LED	关闭-无活动慢速闪烁（绿色）-活动
4	链接速度LED	关闭-无链接速度或10M链接速度打开（绿灯）-100M链接速度打开（橙黄色灯）-1000M链接速度
5	管理端口	用于与远程管理计算机的以太网连接。
6	USB端口	2个USB 3.0端口。
7	LOM端口	连接至LOM卡的LOM（远端控制管理）端口。
8	控制台端口	用于串行连接至设备的USB Type-C端口。请参见连接至设备CLI。

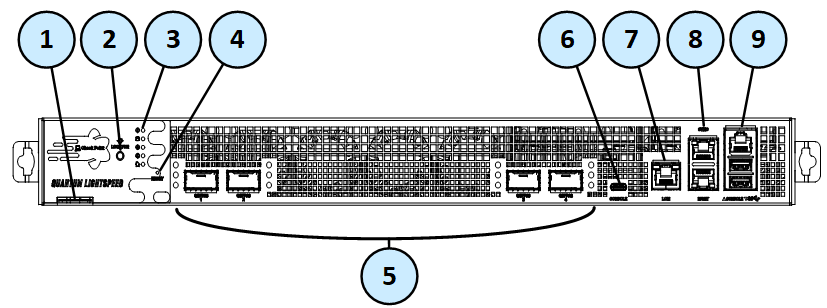

MLS400

图注MLS400

项目	组件	说明
1	服务标签	标识设备并显示其序列号和MAC地址的滑出卡。
2	定位器按钮	打开和关闭设备中的位置信标LED。
3	系统LED	请参见前面板系统LED。
4	重置	插入一个pin5至8秒，以执行硬件重置。
5	嵌入式100G端口	请参见OS 端口分配更多信息请参见：。100G QSFP28二端口卡管理指南
6	USB Type-C端口	用于设备的串行连接。
7	LOM端口	连接至LOM卡的LOM（远端控制管理）端口。
8	管理和同步端口	顶部的同步端口与集群成员或高可用性对等机同步。底部的管理端口用于与远程管理计算机的以太网连接。
9	RJ45控制台端口和 2个USB 3.0端口	用于串行连接至设备的RJ45端口。 USB 3.0端口可以向后兼容USB 2.0。

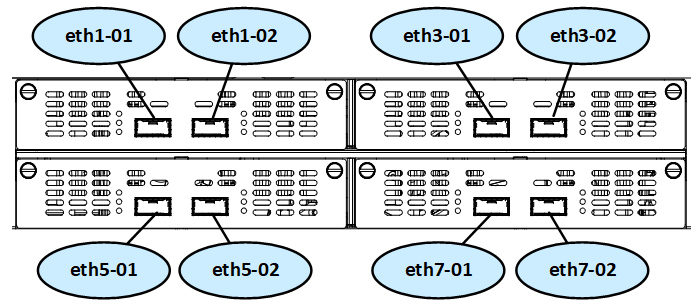

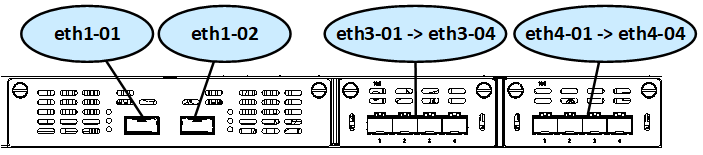

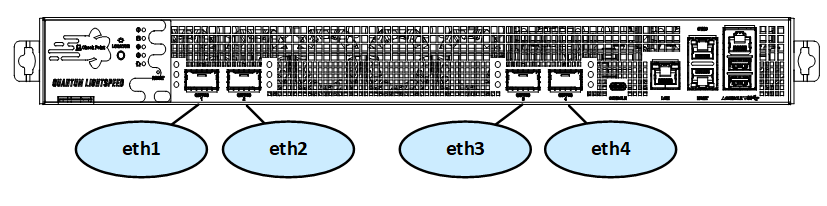

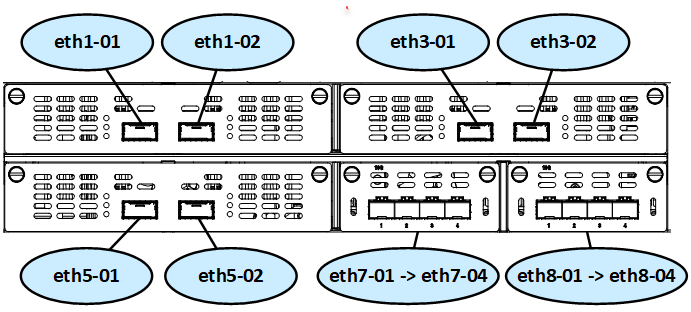

OS 端口分配

操作系统中扩张线卡、板载LAN端口和嵌入式100G端口的插槽分配从左至右为。

重要-在Maestro配置中，仅支持100G端口将安全设备连接到Maestro Orchestrator。

前面板系统LED

图注
项目	组件	说明
1	系统电源	关闭-系统电源关闭打开（绿色）-系统电源打开
2	存储装置活动	关闭-无存储装置活动打开（橙黄色灯）-读/写活动
3	电源状态	关闭-无电源/无状态橙黄色灯-检测到电源故障绿灯-所有电源正常工作
4	警报	关闭-未检测到故障红灯闪烁-检测到系统故障
5	位置信标	关闭-位置信标关闭蓝灯闪烁-位置信标已通过Gaia门户或Gaia Clish打开蓝灯长亮-位置信标已通过Locator按钮打开注-以打开位置信标LED相同的方式将其关闭
6	WiFi	不支持

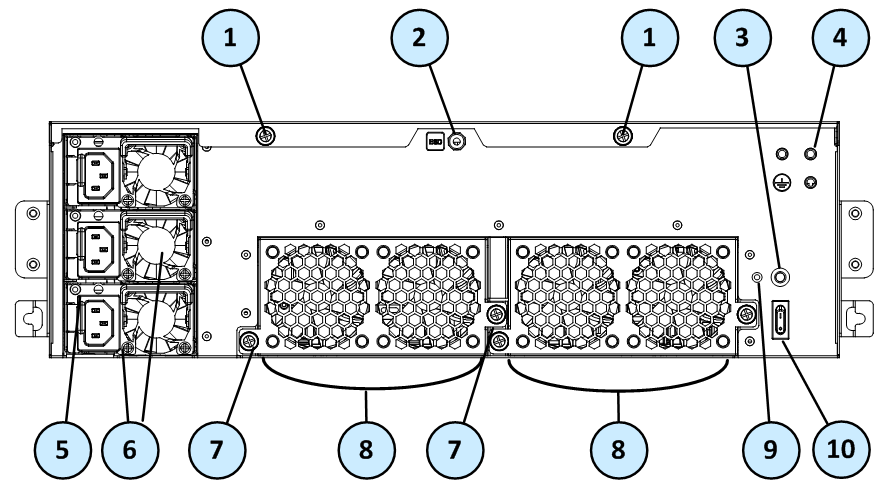

后面板

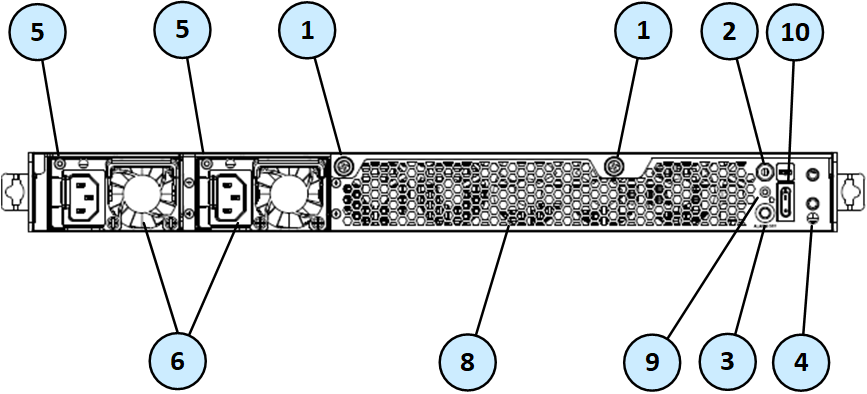

图注QLS250、QLS450、QLS650、QLS800、MLS200和MLS400

项目	组件	说明
1	盖用螺钉	松开螺钉，可取下设备盖。
2	ESD接地点	维修设备时，请将ESD带连接至此接地点。
3	用于电源装置的警报关闭按钮	如果电源电缆未连接至插座，则警报会持续响起。按下此按钮可关闭警报。请注意，此按钮在您给设备通电后便立即可用。
4	接地片	用于接地。
5	用于各电源装置的LED指示灯	关闭-无电源线连接至系统中的任意PSU。绿灯-系统开启。绿灯闪烁-电源线已连接至所有PSU，但系统关闭。橙黄色灯-无电源线连接至该PSU，但系统中的其他PSU已连接至电源线。橙黄色灯闪烁-可能导致PSU故障的硬件问题（高温、大功率、大电流、风扇运转过慢）警告绿灯快速闪烁-PSU正在进行固件更新。
6	电源装置	可以热插拔的双冗余电源。各电源装置连接至电源插座。您可以使用电缆约束装置，以避免意外移动电源电缆。在QLS250设备中-在OS中将PSU从上至下编号标记为电源#1和电源#2。在QLS450、QLS650和QLS800设备中-在OS中将PSU从上至下编号标记为电源#1（顶部）、电源#2（中部）和电源#3（底部）。在MLS200和MLS400设备中-在OS中将PSU从左至右编号标记为电源#1和电源#2。请参见PSU配置和监控。
7	用于冷却风扇装置的拇指螺钉	松开螺钉，可从设备上取下冷却风扇装置。
8	冷却风扇装置	在QLS250设备中-将装置从右至左编号标记为：`1`、`2`、`3`、`4`。在QLS450、QLS650和QLS800设备中-总计8个风扇装置，编号标记时两个风扇为一组（一个内部和一个外部）。当检查CLI中的硬件传感器时，将这些风扇称作1-4内部和1-4外部。请参见冷却风扇装置命名规范。在MLS200设备中-将装置从右至左编号标记为：`1`、`2`、`3`、`4`。在MLS400设备中-将装置从右至左编号标记为：`1`、`2`、`3`、`4`、`5`。
9	位置LED	关闭-位置信标关闭。蓝灯闪烁-位置信标已通过Gaia门户或Gaia Clish打开。蓝灯长亮-位置信标已通过Locator按钮打开。注-以打开位置LED相同的方式将其关闭。
10	主电源开关	当设备关闭时，这会打开设备。当设备打开时，按下并松开开关启动有序关机过程。或者，按住开关四秒钟强制关闭机器。

冷却风扇装置命名规范

在QLS450、QLS650和QLS800设备中，当检查Gaia门户或Gaia Clish中的硬件传感器时，请注意，冷却风扇使用不同的命名规范。

使用下表识别8个风扇中的每一个。

Gaia 门户	CLI
系统风扇#1	系统风扇1内部
系统风扇#2	系统风扇2内部
系统风扇#3	系统风扇3内部
系统风扇#4	系统风扇4内部
系统风扇#5	系统风扇1外部
系统风扇#6	系统风扇2外部
系统风扇#7	系统风扇3外部
系统风扇#8	系统风扇4外部

使用QLS250、QLS450、QLS650、QLS800和MLS400设备上的电源电缆约束装置

您可以使用电源电缆约束装置，防止意外移动电源电缆。

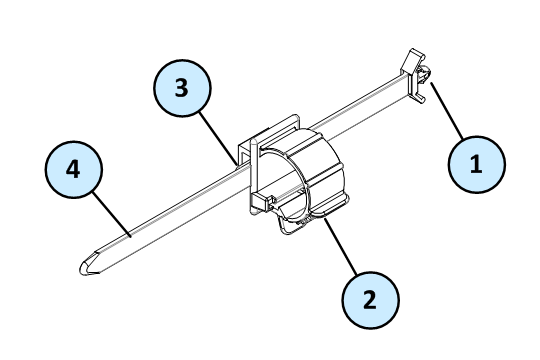

图注
项目	描述
1	约束锚
2	电缆扣
3	约束带小片
4	约束带

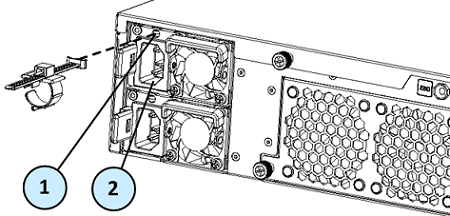

图注
项目	描述
1	约束带插槽
2	电源接入口

如需安装电源电缆约束装置：

如果电源电缆已连接至电源接入口，请将其断开连接。
找到电源接入口顶部上的约束带插槽。
请确保约束装置上的电缆扣朝向电源接入口。
将约束带锚插入插槽直至其卡住并锁紧。
将电源电缆连接至电源接入口。
将约束装置小片拉至一侧，以在约束带上移动电缆扣。
移动电缆扣，直至将其置于电源电缆旁边，如下图所示。
将电缆扣的开口侧插入电缆扣插槽，直至其紧贴电源电缆。
请确保电缆扣已紧固，且电源电缆无法移动。

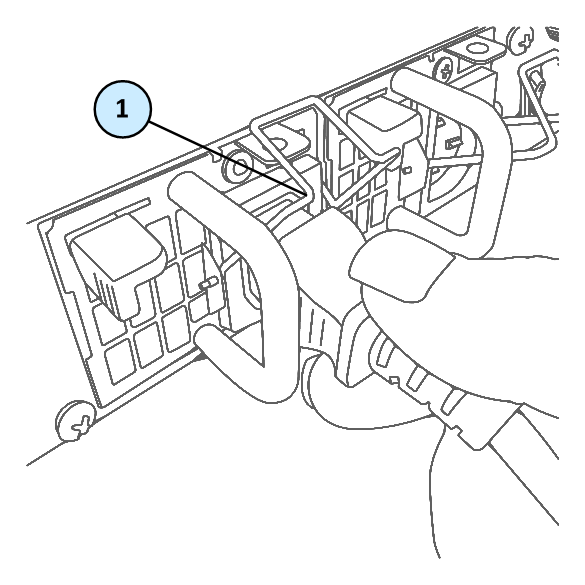

在MLS200设备上使用约束夹

MLS200设备具有连接至电源装置(PSU)的电源电缆约束夹。使用约束夹，可防止意外移动电源电缆。

为紧固电源电缆上的约束夹：

确保约束夹处于打开位置（向上）。
将电源电缆连接至PSU上的电源接入口。
向下推约束夹，可关闭约束夹并紧固电源电缆。

项目	描述
1	约束夹处于打开位置（向上）
2	约束夹处于关闭位置

远端控制管理

Check Point远端控制管理(LOM)卡允许您使用专用管理通道远程控制Check Point设备。远端控制管理还可以在设备关闭或无回应时工作。但是，设备必须连接至电源。

如需有关远端控制管理的更多信息，请参见 基于HTML5的远端控制管理(LOM)卡管理指南 。

双冗余BIOS

为了确保在发生BIOS故障时具有弹性，设备配备了双冗余BIOS映像。

如果设备发生BIOS故障，设备会从一个只读的恢复BIOS映像启动，以启用设备的全部功能。

发生BIOS故障时会显示以下通知：

设备前面板上的警报LED以红色闪烁。

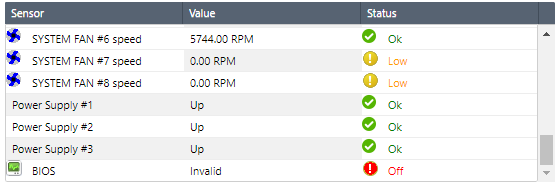

Gaia门户Maintenance>Hardware Health页面显示，BIOS传感器为Invalid且处于Off状态。

示例（来自QLS800设备）：

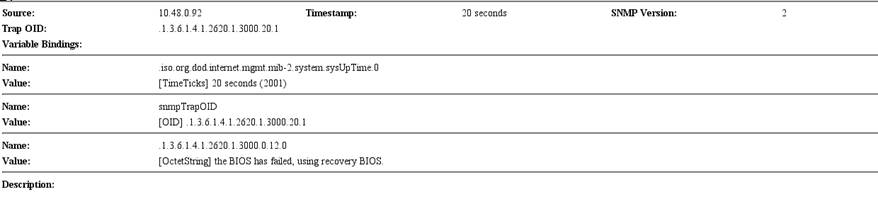

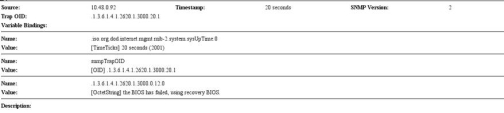

已发送SNMP陷阱消息（如果在Gaia门户或Gaia Clish配置了biosFailure陷阱）。

例如：

如需从BIOS故障中恢复，请参见sk108517，或联系 Check Point支持 。BIOS恢复完成前，设备所有功能可以正常运行。请注意，在BIOS恢复模式下启动可能需要几分钟。

PSU配置和监控

以下为设备型号和PSU类型所支持的PSU配置：

PSU类型	QLS250	QLS450、QLS650和QLS800	MLS200和MLS400
AC或DC	2个PSU	3个PSU	2个PSU

重要信息-设备上的所有PSU必须为同一类型，同为交流PSU或直流PSU。

当PSU正常工作时：PSU LED为绿色，警报LED不会因PSU问题而闪烁（可能会因为其他错误而闪烁），并且无SNMP警报。

当PSU未正常工作时：PSU LED为橙黄色，警报LED因PSU问题而闪烁，并且会发送SNMP警报。

如需通过Gaia Clish监控PSU：

连接至设备上的命令行。
登录至Gaia Clish。

运行：

show sysenv ps

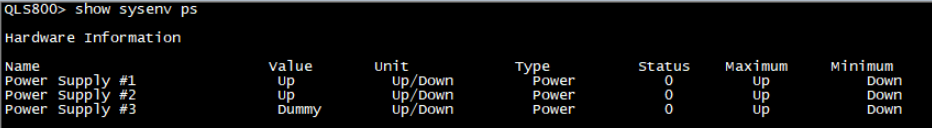

QLS800设备上的示例输出：

Where:

列	说明
`Name`	Power Supply #1 -位于顶部PSU插槽的PSU。 Power Supply #2 -位于中部PSU插槽的PSU。 Power Supply #3 -位于底部PSU插槽的PSU。
`Value`	Up - PSU插槽包含一个PSU，并且其连接至电源。 Down - PSU插槽包含一个PSU，并且其未连接至电源。 Empty - PSU插槽为空。 Dummy - PSU插槽包含一个虚拟填充物。
`Unit`	Up/Down -用于PSU的度量单位类型为Up或Down。
`Type`	Power-传感器类型。
`Status`	0-未发现问题。 1-错误。
`Maximum`	最大阈值。PSU仅以Up和Down进行度量。
`Minimum`	最小阈值。PSU仅以Up和Down进行度量。

更换和升级组件

设备的零件可轻松进行更换，可减少停机时间。还包括您可以安装以升级设备的组件。

以下为可以与设备共同使用的零件和组件：

伸缩轨
线路卡（MLS200和MLS400除外）
收发器
交流和直流电源装置
存储装置（MLS400除外）
系统内存
冷却风扇装置（MLS200和MLS400除外）
远端控制管理

如需有关如何安装这些零件和组件的更多信息，请参见sk176466。

未经Check Point技术支持人员的指示，您不得更换任何零件，这有违保修和支持协议。
