Configuración de dispositivos

Conexión a la interfaz de línea de comandos (CLI) del dispositivo

Puede configurar opciones avanzadas en Gaia desde Gaia Portal o usando la CLI.

Para conectarse a la interfaz de línea de comandos del dispositivo, elija una de las opciones siguientes:

• Una conexión SSH a la interfaz de administración (siempre y cuando el SSHD esté configurado).

• Un cable de consola en serie y software de emulación de terminales, como PuTTY (de Windows) o Minicom (de Unix/Linux).

  Los dispositivos admiten las siguientes opciones de conectividad de consolas en serie:

  • USB tipo C - use el cable de consola USB tipo C incluido.

  • RJ45 - utilice el cable de consola serie DB9 DTE a RJ45 incluido.

  Los parámetros de conexión del dispositivo son: 9600bps, 8 bits, sin paridad, 1 bit de parada (8N1), control de flujo: ninguno.

  Si utiliza por igual los puertos de consola USB tipo C y RJ45, el puerto USB tipo C tiene prioridad. Para usar el puerto RJ45, primero desconecte el cable de la consola USB tipo C.

  Una vez completado el uso del puerto RJ45, reconecte el cable de consola mini USB.

  Nota - para usar el puerto de consola USB tipo C debe instalar un controlador en la máquina cliente de la consola (computadora de escritorio/portátil). Para obtener instrucciones de instalación y el enlace de descarga, consulte la página de inicio del dispositivo.

Inicio de funcionamiento del dispositivo

Conecte el dispositivo a una fuente de alimentación y enciéndalo. Cuando el dispositivo esté listo, ejecute el Asistente de configuración inicial para configurarlo.

Para iniciar el funcionamiento del dispositivo:

Conecte los cables de alimentación a las unidades de alimentación en el panel trasero.

El dispositivo se enciende.

Nota: Cuando un cable de fuente de alimentación no está conectado a la toma de corriente, la alarma suena continuamente. Si escucha la alarma, vuelva a conectar el cable a la toma de corriente. Para desactivar la alarma, pulse el botón rojo Alarm off (Alarma apagada) en la parte posterior del dispositivo.

Imágenes de Software disponible

Los dispositivos LightSpeed vienen con imágenes de software. Ver el dispositivo página de inicio.

Volver a una imagen de software anterior lleva unos minutos. Para seguir el progreso y ver cuándo el dispositivo está listo, use una consola serie para conectarse al dispositivo.

Sincronización del RAID

Los dispositivos admiten dos dispositivos de almacenamiento. Se utiliza la duplicación RAID1 en ambos dispositivos de almacenamiento. De esta manera, el dispositivo puede seguir funcionando aunque haya un problema en el dispositivo de almacenamiento.

La reconstrucción del reflejo es automática. Ambos dispositivos de almacenamiento deben ser del mismo tipo.

Primer arranque

En el primer arranque, espere hasta seis horas para que los dispositivos de almacenamiento se sincronicen totalmente. Si reinicia el dispositivo antes de que se sincronicen los dispositivos de almacenamiento, la sincronización comienza de nuevo desde el principio en el próximo inicio.

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde la interfaz de línea de comandos CLI:

1. Conéctese a la línea de comandos del dispositivo.

2. Inicie sesión en el clish de Gaia.

3. Ejecute este comando para monitorizar el estado del RAID de los dispositivos de almacenamiento:

   raid_diagnostic

   Este comando muestra datos acerca del RAID y de los dispositivos de almacenamiento, con el porcentaje de sincronización completada.

   En QLS250, QLS450, QLS650 y QLS800, DiskID 0 es el dispositivo de almacenamiento izquierdo. DiskID 1 es el dispositivo de almacenamiento derecho.

   En MLS200 - DiskID 0 es el dispositivo de almacenamiento superior. DiskID 1 es el dispositivo de almacenamiento inferior (numerados 1 y 2 en el chasis del dispositivo).

   En MLS400 - los dispositivos de almacenamiento son internos y no se pueden agregar ni quitar.

   Tras el primer arranque y después de la sustitución de un segundo dispositivo de almacenamiento, el state (estado) del RAID muestra -en la línea de VolumeID- la palabra DEGRADED, lo que indica que las unidades no están sincronizadas. El state del DiskID:0 muestra ONLINE y el state (estado) del DiskID:1 muestra INITIALIZING.

   Una vez sincronizado el RAID, su state (estado, en la línea de VolumeID) muestra OPTIMAL, lo que indica que las unidades están sincronizadas. Los state (estado) de los discos DiskID:0 y DiskID:1 muestran el valor ONLINE.

   Ejemplo:



   En este ejemplo se muestra que los dispositivos de almacenamiento están totalmente sincronizados (los tamaños de disco y el proveedor pueden variar).

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde el portal de Gaia:

1. Inicie sesión en el portal de Gaia.

2. En el árbol de navegación izquierdo, haga clic en Maintenance > RAID Monitoring.

Para monitorizar el estado del RAID de los dispositivos de almacenamiento desde SmartConsole:

1. Desde Pasarelas y Servidores, seleccione el objeto que representa el dispositivo.

2. En la pestaña Summary, haga clic en Device Information.

   Ejemplo:

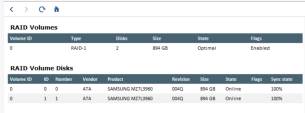

3. Haga clic en RAID Volumes.

   En la ventana se muestra información de volumen y del disco.

   Ejemplo:



Para monitorizar el estado del RAID de los dispositivos de almacenamiento utilizando SNMP:

Configurar capturas de SNMP para enviar información acerca del RAID.
Utilizar el OID: 1.3.6.1.4.1.2620.1.6.7.7

Para más información acerca de cómo configurar los parámetros de SNMP en el dispositivo, consulte la Guía de administración Gaia para ver datos sobre la versión aplicable.

Para un intercambio en caliente de un dispositivo de almacenamiento:

Importante: Asegúrese de que haya en el sistema al menos un dispositivo de almacenamiento totalmente sincronizado.

1. Con el sistema en marcha, quitar el dispositivo de almacenamiento defectuoso.

2. Espere 15 segundos.

   El dispositivo reconoce que usted ha retirado un dispositivo de almacenamiento.

3. Introducir un nuevo dispositivo de almacenamiento. De ser necesario, se puede reiniciar el dispositivo con un dispositivo de almacenamiento e instalar el nuevo posteriormente.

   El sistema añade automáticamente el nuevo dispositivo de almacenamiento a la configuración del RAID.

Configuración inicial

Configure el dispositivo con el First Time Configuration Wizard (Asistente de Configuración Inicial). Ver la Guía de instalación y actualización de R81.10 .

Vaya a la sección Instalación de pasarelas de seguridad y consulte Configuración de Gaia por primera vez para obtener instrucciones sobre cómo usar el Asistente de configuración por primera vez.

Creación del objeto de red

Configure un objeto de pasarela de seguridad en el servidor de administración:

1. Conéctese al servidor de administración mediante SmartConsole.

2. Configure un nuevo objeto de pasarela de seguridad para el dispositivo.

3. Introduzca la dirección IP del dispositivo.

4. Cree una comunicación interna segura (SIC) entre la pasarela de seguridad y el servidor de administración. Introduzca la clave de activación que utilizó en el First Time Configuration Wizard (Asistente de Configuración Inicial).

5. Configure la topología.

6. Configure e instale la política de seguridad.
